第六节 家庭用电
习题精选 A组
1. 某家庭电路的两根导线中有一根与大地间电压为零，叫 线，另一根叫 线。它们之间的电压是 伏，可以用 辨别它们。测试时，用手接触笔尾的 ，用 接触电线，若氖管发光，表明接触的是 线，氖管不发光，表明接触的是 线。

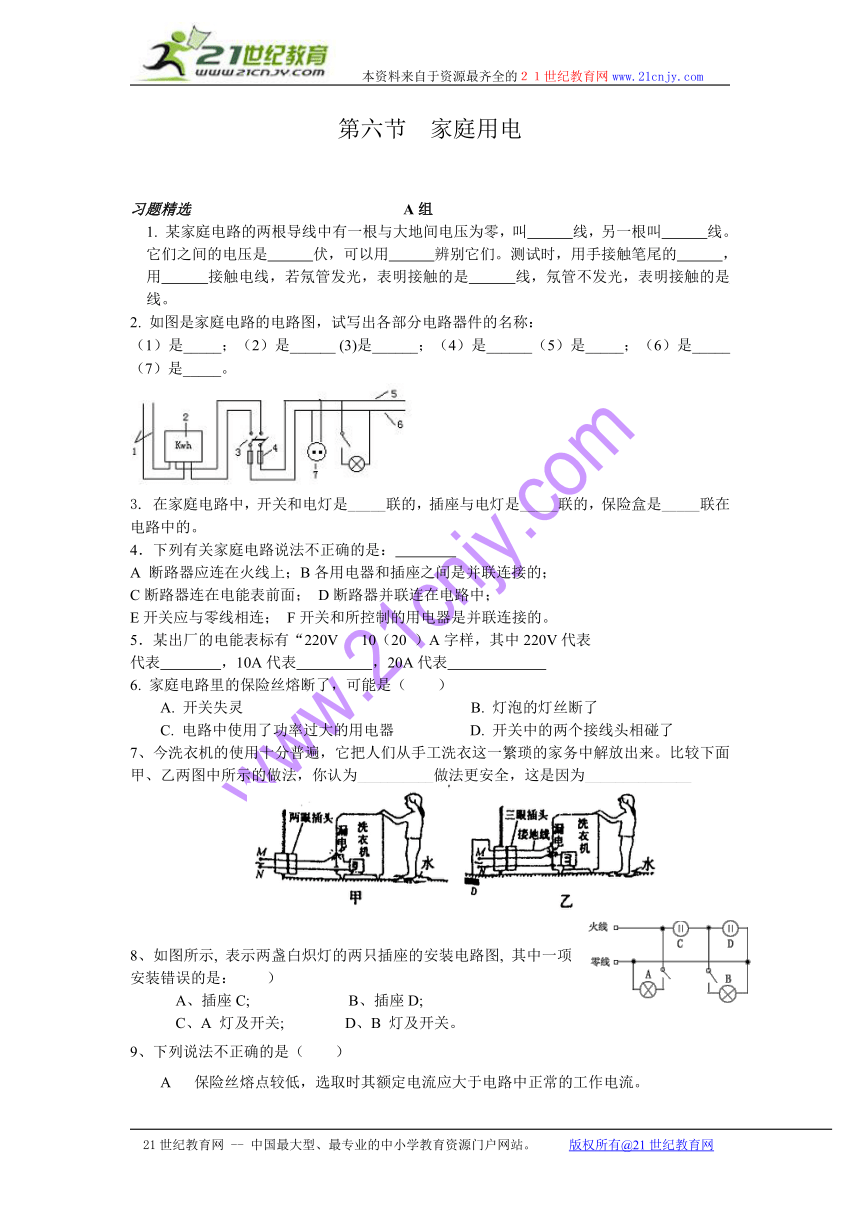

2. 如图是家庭电路的电路图，试写出各部分电路器件的名称：
（1）是_____；（2）是______ (3)是______；（4）是______（5）是_____；（6）是_____（7）是_____。
3. 在家庭电路中，开关和电灯是_____联的，插座与电灯是_____联的，保险盒是_____联在电路中的。
4．下列有关家庭电路说法不正确的是：
A 断路器应连在火线上；B各用电器和插座之间是并联连接的；
C断路器连在电能表前面； D断路器并联连在电路中；
E开关应与零线相连； F开关和所控制的用电器是并联连接的。
5．某出厂的电能表标有“220V 10（20 ）A字样，其中220V代表
代表 ，10A代表 ，20A代表
6. 家庭电路里的保险丝熔断了，可能是（ ）
A. 开关失灵 B. 灯泡的灯丝断了
C. 电路中使用了功率过大的用电器 D. 开关中的两个接线头相碰了
7、今洗衣机的使用十分普遍，它把人们从手工洗衣这一繁琐的家务中解放出来。比较下面甲、乙两图中所示的做法，你认为__________做法更安全，这是因为______________
8、如图所示, 表示两盏白炽灯的两只插座的安装电路图, 其中一项安装错误的是：　　）
　　A、插座C; 　　　　　　B、插座D;　　　　　　
　　C、A 灯及开关;　　　　D、B 灯及开关。
9、下列说法不正确的是（ ）
A 保险丝熔点较低，选取时其额定电流应大于电路中正常的工作电流。
B 断路器里的双层金属片被过大的电流加热时，会弯曲自动断开电路。
C 电能表有四个接线柱，它是用来测电能的仪表。
D 三脚插头最上面的脚从用电器的金属外壳引出。
B组
10．指出下图照明电路图的错误之处。
11、某同学安装照明电路时，如果插座正常供电，当他将如图所示电路的插头插入插座，出现下列现象，请分析出现故障的原因
故障一：闭合开关，灯不亮，熔丝未断。
故障二：闭合开关，熔丝立即断
故障三：无论开关闭合或断开，灯都能发光。
12、某家庭用的壁灯上有两盏白炽灯，用一只开关控制其通断。在图中画出电路图。






13、某同学把一只台灯的插头插入插座后，发现台灯开关断开时，用测电笔接触螺丝口灯座的螺旋套，氖泡会发光，这是不安全的，你能帮他分析是什么原因吗？应采取什么措施排除这个故障。
第六节 1、零、火、220、测电笔、金属体、笔尖金属体、火、零。
2、进户线、电能表、闸刀开关、熔断器、火、零、二孔插座
3、串、并、串
4、C
5、乙图、漏电能从接地线流入大地，避免人触电。
6、A 7、A
8、提示：L1少开关、少熔断器、L2的开关，闸刀开关，插座的接法有错。
9、断路、灯泡短路、开关短路
10、略
11、螺旋套接了火线；应把两脚插头换一个插法。
L 1
L 2
220V
KWh
火
零
