电生磁

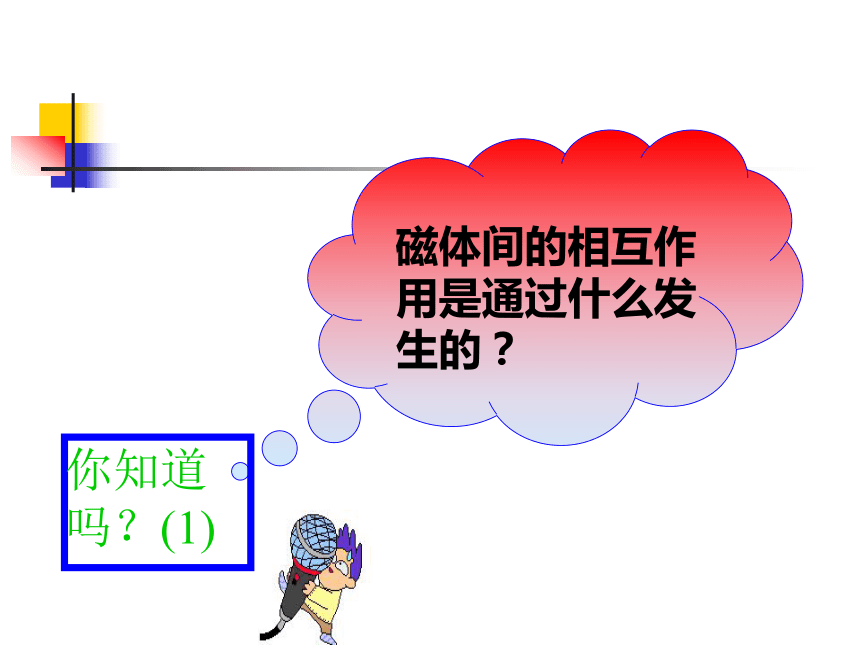

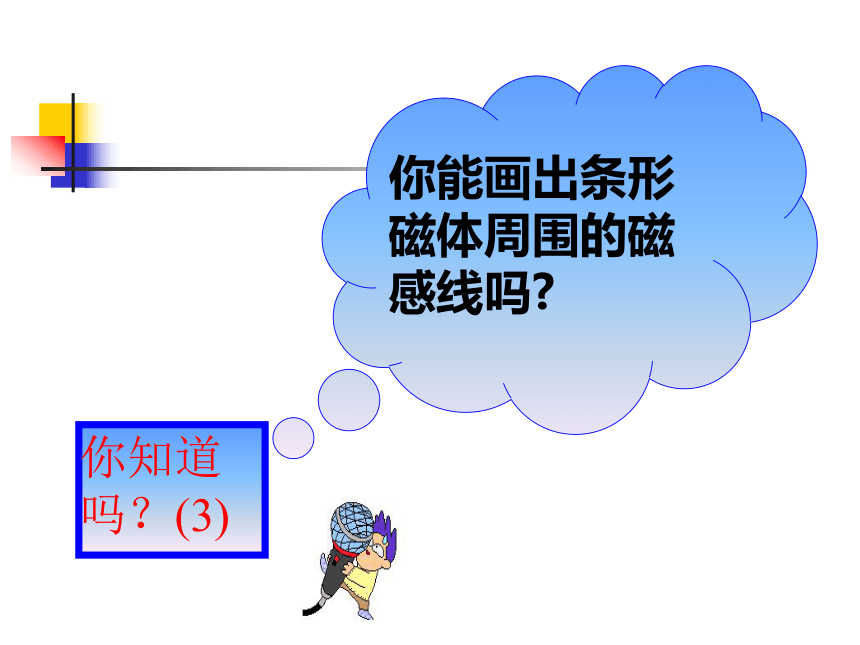

课件25张PPT。同学们好!同学们加油!2008年1月31日美国海军水面战中心进行电磁炮发射的场景，炮弹时速达9,000公里，弹头猛烈冲击空气形成的波状纹依稀可见。该照片由高速摄像机拍摄。美国海军图片磁体间的相互作用是通过什么发生的？用什么方法可以形象地显示磁体周围磁场的分布?(或磁感线的分布?)你能画出条形磁体周围的磁感线吗?

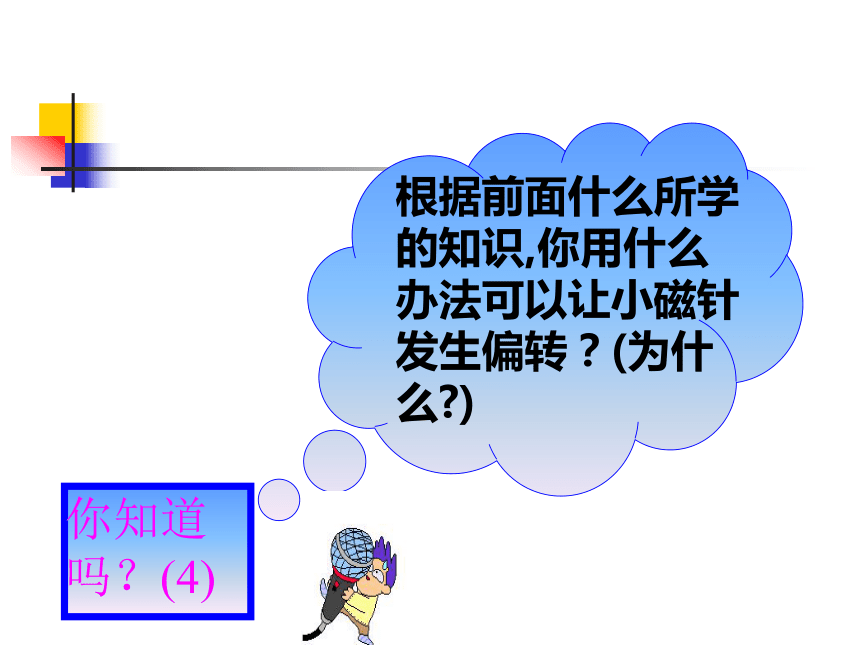

根据前面什么所学的知识,你用什么办法可以让小磁针发生偏转？(为什么?)

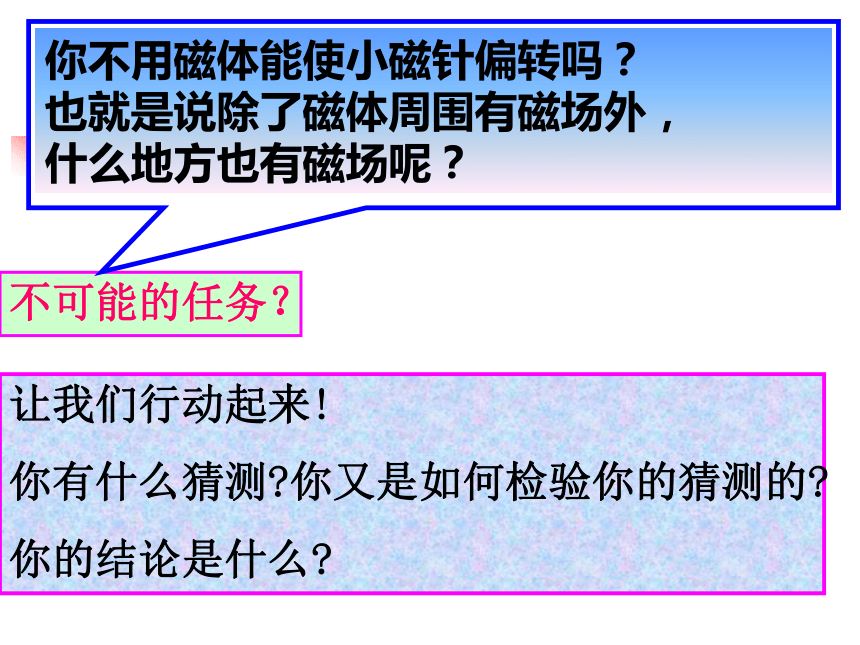

不可能的任务？你不用磁体能使小磁针偏转吗？
也就是说除了磁体周围有磁场外，
什么地方也有磁场呢？让我们行动起来!
你有什么猜测?你又是如何检验你的猜测的?
你的结论是什么?原来我也很了不起从刚才的实验我们发现，电也可以产生磁。可是电生磁这一现象的发现却是不容易的。在历史上相当长的一段时间内，人们认为电和磁是互不相关的。直到1820年，丹麦的物理学家奥斯特终于证实电流的周围存在着磁场，在世界上第一个发现了电生磁。这一重大发现轰动了科学界，使电磁学进入一个新的发展时期。!直线电流周围的磁场方向可能与什么因素有关?
如何验证?
探索:通电直导线周围的磁场是如何分布的呢?　　直线电流周围的磁感线是一些以导线上各点为圆心的同心圆，这些同心圆都在与导线垂直的平面内。安培定则(一)右手直握直导线。
电流方向拇指指，
四指环指磁感线。想一想：直线电流周围存在磁场，那么，如果导线不是直的而是弯曲的，通电后会不会产生磁场呢？讨论：如何检验呢？（比比谁的办法好！） 通电螺线管周围的磁场方向可能与什么因素有关?
思考: 如何验证?
通电螺线管周围的磁感线是如何分布的？
通电螺线管的磁感线安培定则(二)通电螺线管相当于一个条形磁体，其极性和电流方向的关系符合：
安培定则——右手螺旋定则．用右手握螺线管，让四指弯向螺线管电流的方向，则大拇指所指的那端就是螺线管的北极。今天你又了解了哪些知识？整理1820年，丹麦物理学家　　　　　　在静止的小磁针上放置一根与磁针平行的导线，给导线通电时，小磁针立即　　　　　，切断电流时，小磁针又　　　　　　　，其实验说明：　　　　　　　　　　　　。练习1:奥斯特转动复原通电导线周围存在磁场在静止的小磁针上放置一根与磁针平行的导线，给导线分别通方向相反的电流，小磁针偏转方向 ．(“改变”、“不改变”）
说明： 。观察到的现象磁场方向与电流方向有关．练习2:在所示图中，标出通电螺线管的N极和S极。NSNS练习3: 如图所示的通电螺线管，周围放着能自由转动的a、b、c、d，当它们静止时极性正确的是（N为黑色） 。a练习4: 电磁炮是把炮弹放在螺线管中，给螺线管通电，螺线管产生的磁场对炮弹产生巨大的推动力，将炮弹射出。这就是所谓的电磁炮。类似的还有电磁导弹等。（http://tech.163.com）作业本A:P39作业：
