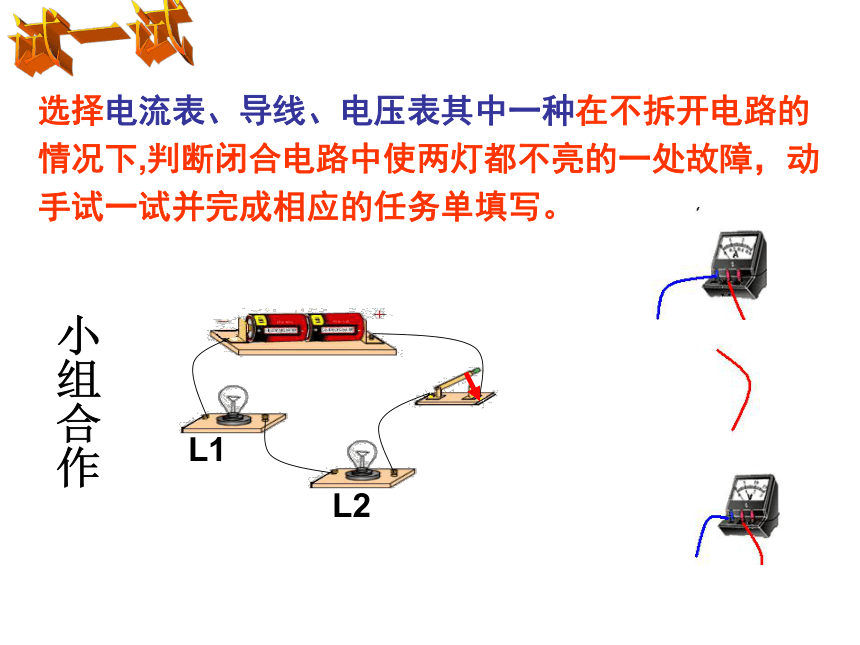

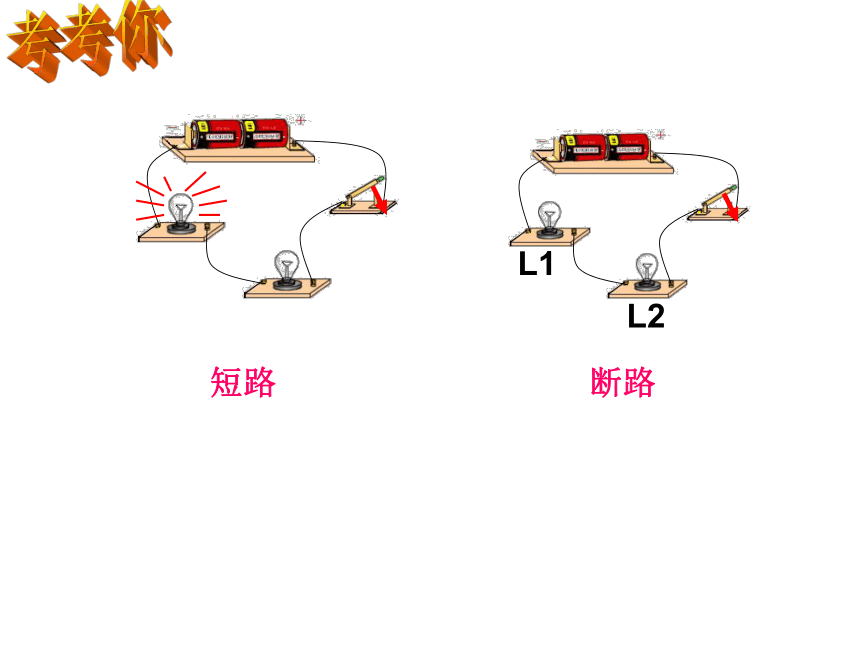

课件18张PPT。常见电路故障判断 考考你短路断路试一试小组合作选择电流表、导线、电压表其中一种在不拆开电路的
情况下,判断闭合电路中使两灯都不亮的一处故障,动

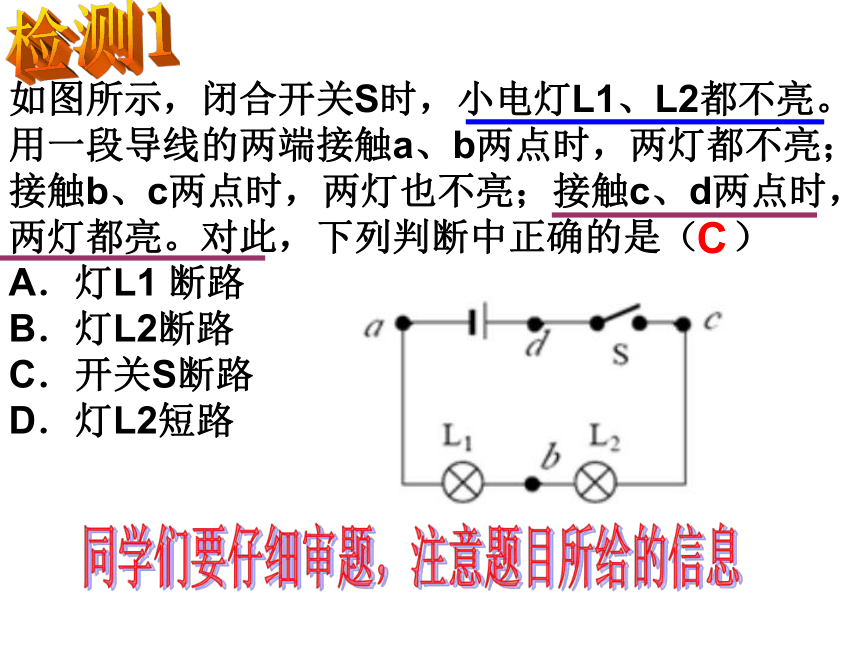

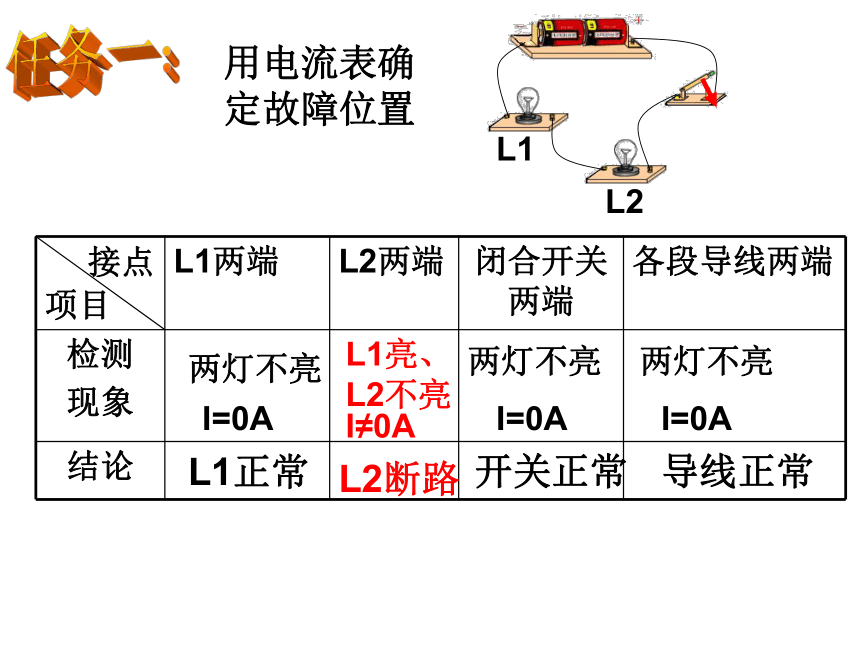

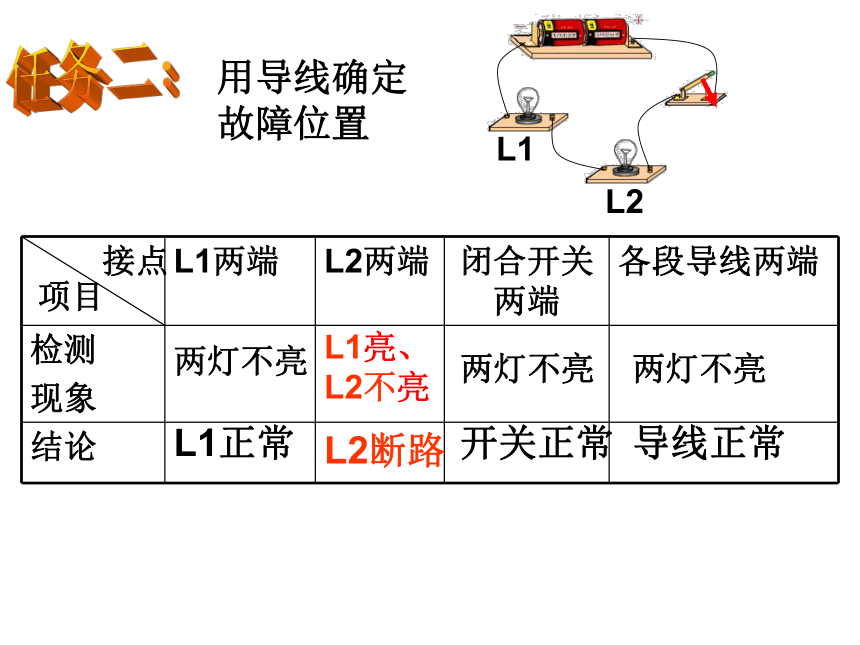

手试一试并完成相应的任务单填写。两灯不亮两灯不亮L1亮、L2不亮L2断路接点项目两灯不亮I=0AI=0AI=0AI≠0A用电流表确定故障位置任务一:L1正常开关正常导线正常两灯不亮两灯不亮L1亮、L2不亮L2断路接点项目两灯不亮用导线确定故障位置任务二:L1正常开关正常导线正常如图所示,闭合开关S时,小电灯L1、L2都不亮。用一段导线的两端接触a、b两点时,两灯都不亮;接触b、c两点时,两灯也不亮;接触c、d两点时,两灯都亮。对此,下列判断中正确的是( )
A.灯L1 断路
B.灯L2断路
C.开关S断路

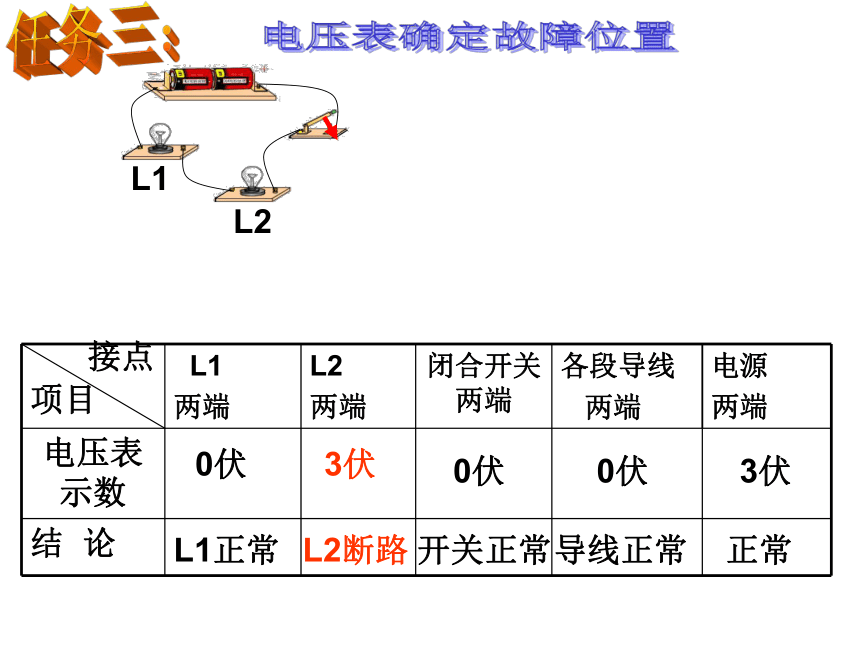

D.灯L2短路检测1同学们要仔细审题,注意题目所给的信息C电压表确定故障位置任务三:接点项目0伏3伏0伏0伏3伏L2断路L1正常导线正常正常开关正常 如图电路中,电源电压为3伏。当开关K闭合时,两灯泡都不发光,且电压表V的示数为3伏。产生这一现象的原因可能是 ( )(A)灯L1短路。 (B)灯L2短路。 (C)灯L1断路。 (D)灯L2断路。C检测2断路断路位置分析短路电路中,电压表并联在各元件两端的示数变化有什么规律。接点项目0伏0伏0伏3伏3伏L4短路导线正常正常开关正常L3正常 如图电路中,电源电压为6伏。当开关K闭合时,只有一只灯泡发光,且电压表V的示数为6伏。产生这一现象的原因可能是 ( )(A)灯L1短路。 (B)灯L2短路。 (C)灯L1断路。 (D)灯L2断路。B检测3小结:短路断路导线或电流表电压表电压表有现象无现象断路正常约等于电源电压值断路正常0伏0伏用电器短路用电器正常约等于电源电压值串 联 电 路(两个用电器)注:只适用电路一处故障,对电路多处故障将在以后进一步学习!导线、闭合开关正常综合分析小明在测定额定电压为3.8V小灯泡额定电功率实验时,连接了上述电路,当闭合开关并移动滑动变阻器,发现小灯泡总是不亮。请你帮助小明分析电路故障的原因可能有哪些?断路 短路小灯泡短路电流表有示数、电压表无示数小灯泡断路除小灯泡以外其它元件断路电流表无示数、电压表有示数电流表无示数、电压表无示数(1)如果小明发现电流表的示数为0A,电压表的示数为6V,则电路故障可能原因是 ?(2)如果小明发现电流表示数为0A,电压表的示数为0V,则电路故障原因可能是 ?(3)如果小明发现电流表有示数,电压表的示数为0V,则电路故障可能原因是 ?具体应用小明在测定额定电压为3.8V小灯泡额定电功率实验时,连接了上述电路,当闭合开关并移动滑动变阻器,发现小灯泡总是不亮。(4)小明排除了由元件产生的故障并重新连接了电路,当闭合开关,灯马上亮了,但移动滑动变阻器发现小灯泡亮度始终不变。请你帮助小明分析电路发生什么原因?具体应用(5)正确连接电路后,小明又发现电压表0-15V的量程坏了,欲测定3.8V小灯泡额定电功率,则应该将此电压表如何连接才能达到目的?6V3.8V2.2V具体应用 如图电路中,电源电压不变。闭合开关K后,灯L1、L2都发光。一段时间后,其中一灯突然熄灭,此时电流表示数为0安,电压表的示数不变,则产生这一现象的原因可能是( )(A)灯L1短路。
D你能行(B)灯L2短路。
(C)灯L1断路。
(D)灯L2断路。学以致用愿同学们努力学习,永攀高峰!激活生命之灯畅通人生之路取得更大成功消除各种障碍
