第2节 电生磁复习课

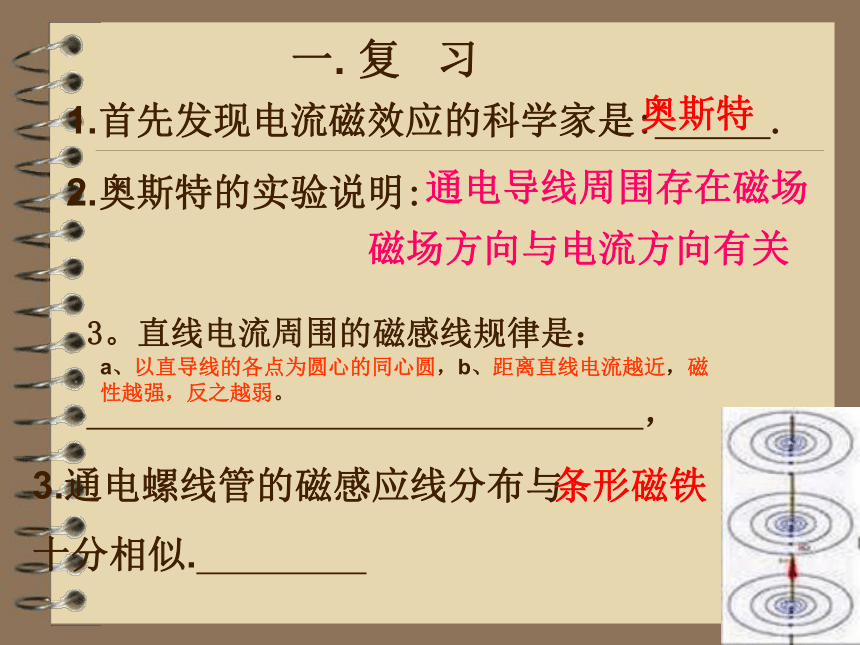

课件24张PPT。 一. 复 习1.首先发现电流磁效应的科学家是: . 奥斯特2.奥斯特的实验说明: 3.通电螺线管的磁感应线分布与
十分相似. 条形磁铁3。直线电流周围的磁感线规律是：

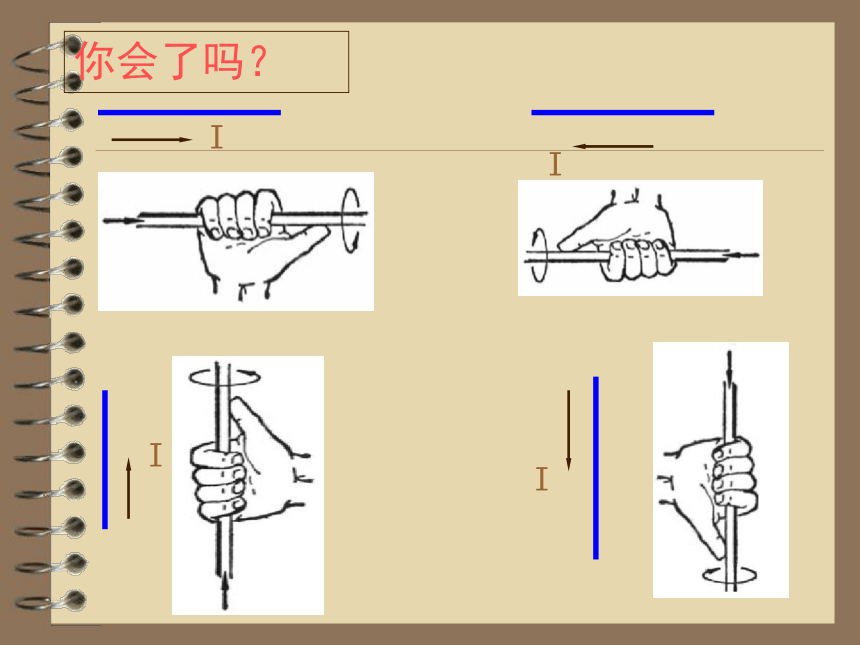

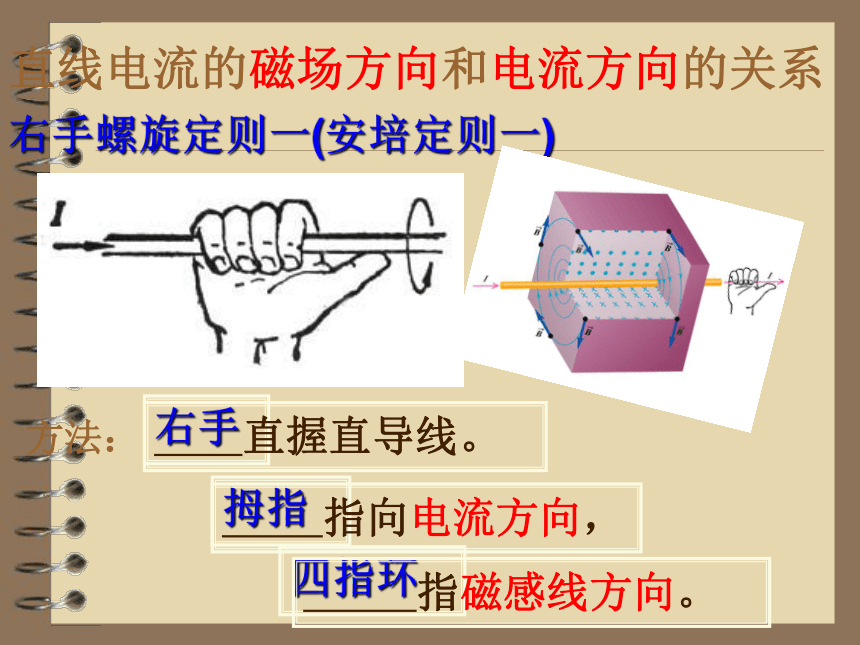

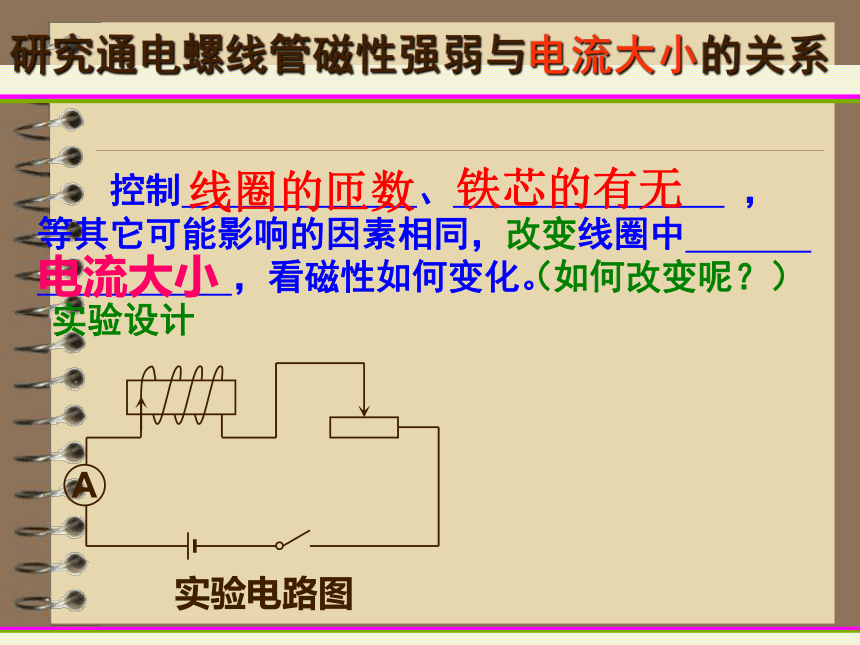

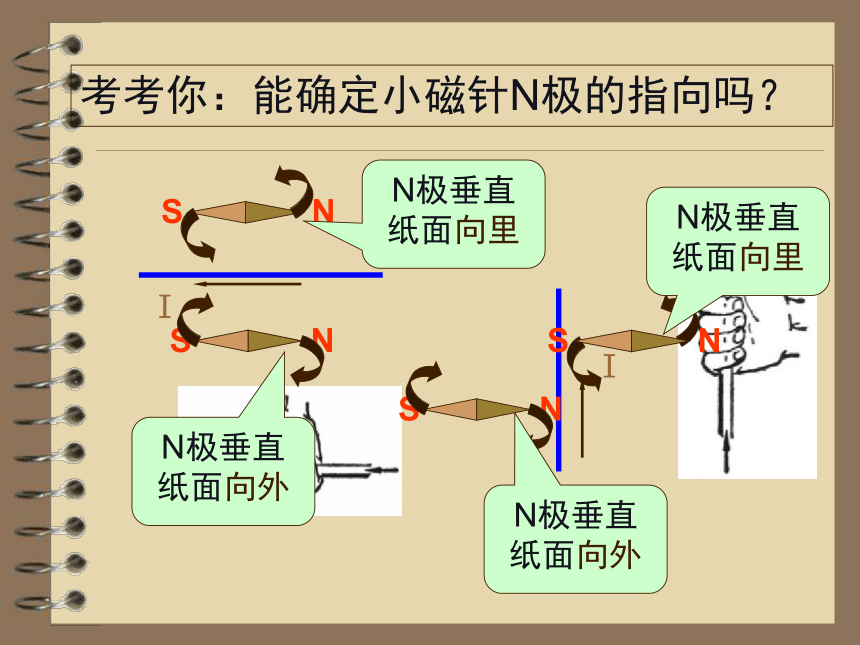

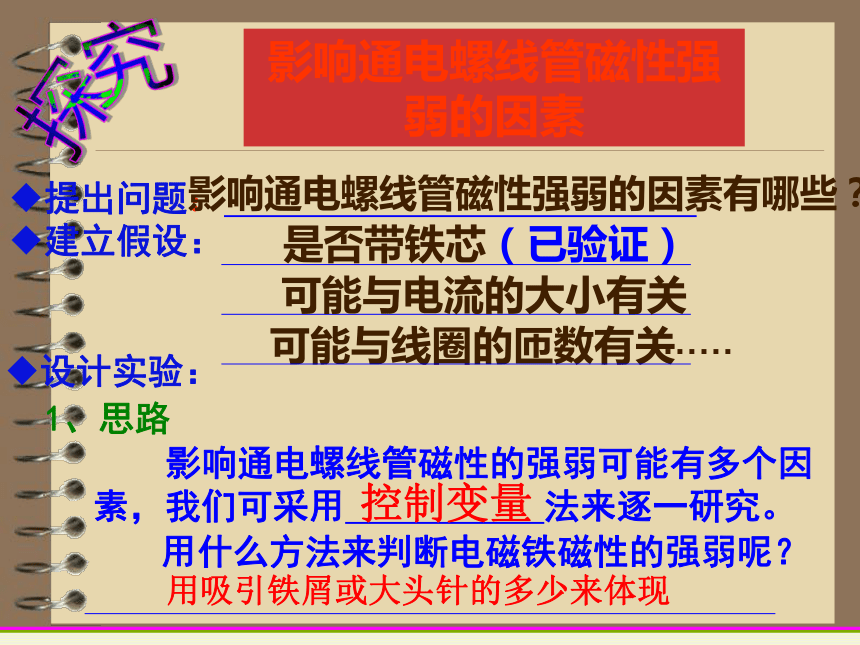

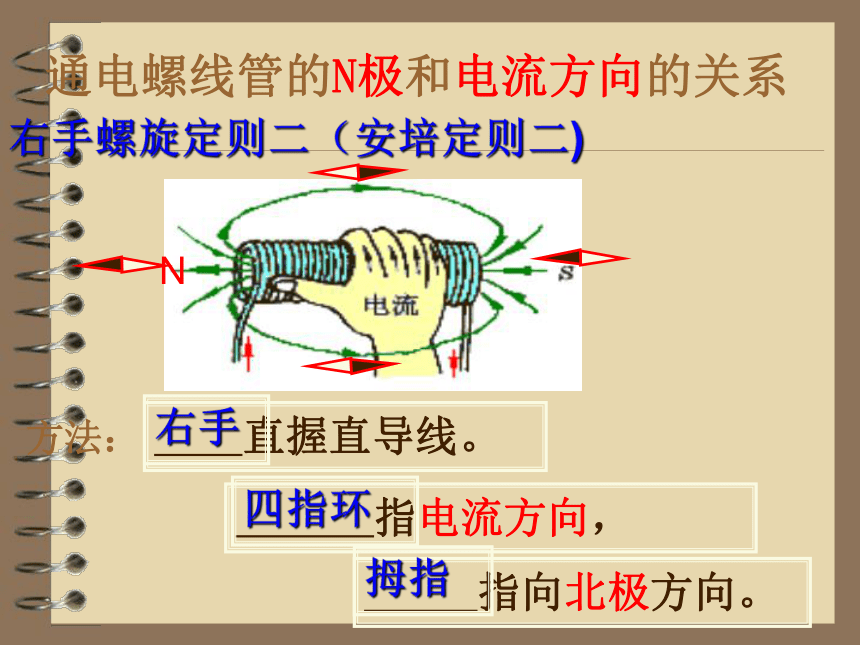

　　　　 ，通电导线周围存在磁场磁场方向与电流方向有关a、以直导线的各点为圆心的同心圆，b、距离直线电流越近，磁性越强，反之越弱。右手拇指四指环 直握直导线。直线电流的磁场方向和电流方向的关系右手螺旋定则一(安培定则一)方法： 指向电流方向， 指磁感线方向。你会了吗？考考你：能确定小磁针N极的指向吗？N极垂直纸面向里N极垂直纸面向外N极垂直纸面向里N极垂直纸面向外 直握直导线。 指向北极方向。 指电流方向，右手拇指四指环通电螺线管的N极和电流方向的关系右手螺旋定则二（安培定则二)方法：N练一练 判断磁场方向ＮＮＮ练一练 判断电流方向N极与螺线管的电流方向及导线的绕法有关。可能与线圈的匝数有关影响通电螺线管磁性强弱的因素探究提出问题： 是否带铁芯（已验证）可能与电流的大小有关设计实验：…… 影响通电螺线管磁性的强弱可能有多个因素，我们可采用 法来逐一研究。控制变量1、思路用吸引铁屑或大头针的多少来体现影响通电螺线管磁性强弱的因素有哪些？研究通电螺线管磁性强弱与电流大小的关系 控制 、 ， 等其它可能影响的因素相同，改变线圈中 ，看磁性如何变化。线圈的匝数电流大小（如何改变呢？）铁芯的有无实验设计越强大增多研究通电螺线管磁性强弱与电流大小的关系多多越多越强研究通电螺线管磁性强弱与线圈匝数的关系影响通电螺线管磁性强弱的因素：电磁线圈匝数越多，磁性越强；通过线圈电流越大，磁性越强；插入铁芯，磁性增强通电螺线管磁性强弱与 　 　 、 —和　　 　　等因素有关.电流大小线圈匝数铁芯有无电磁铁的优点电磁铁磁性有无，可用________来控制
电磁铁磁性强弱，可用_____________ 来控制
电磁铁的极性变换，可用_____________ 来实现。通断电改变电流大小改变电流方向练习l.奥斯特实验表明：________的周围和磁铁一样存在着磁场，磁场的方向与_______有关。 通电导体电流方向2.关于直线电流周围磁感线的正确描述是 ( )
A．一些以导线上各点为圆心的同心圆，而且它们与导线在同一平面上
B．一些从导线上电流的流人端出发，回到导线上电流的流出端的曲线
C．一些以导线上各点为圆心的同心圆，而且离导线越近。磁感线的分布越疏
D．一些以导线上各点为圆心的同心圆，它们都在跟导线垂直的平面上D3．如图4—14所示，通电螺线管右边的小磁针受力而处于静止状态，由此可以判断（ ）
A．a端是磁针的N极，d端为螺线管的S极
B．b端是磁针的N极，c端为螺线管的N极
C．a端是磁针的N极，d端为螺线管的N极
D．b端是磁针的N极，c端为螺线管的S极D4．如图4-15所示，一根轻质弹簧下端挂一小铁片。当开关s断开时，铁片刚好与水银槽中的水银面接触。当开关s闭合时，铁片会( )
A．不动
B．陷入水银面以下
C．向上运动停在空中
D．上下不停地振动D5．在下图中标出通电螺线管的N极、S极，并标上磁感线的方向。
6．按图中所给的条件，判断通电螺线管两端的极性，或电流方向，或电源的正负极，并在图上标出。7.如图当开关S闭合后，
要使电磁铁磁性增强，
可采用的方法是（ ）
A滑片P向左移动 B 滑片P向右移动
C减少线圈的匝数 D增加通电的时间
8 .使通电螺线管磁性增强的操作是（ ）
A 把线圈的匝数增加一倍
B 改变电流方向
C 把电流强度大小减少一半
D 把螺线管中的铁芯抽出来ＡＡ 思考：若悬挂的铁块改为磁铁，情况又将怎样呢？N9.将电磁铁、滑动变阻器、电源与开关接成成闭合回路，若将变阻器的滑片向右移动，那么螺线管上端悬挂铁块的弹簧将：
A.不变 B.缩短
C.伸长 D.不能判断10、如图所示，要使电磁铁磁性最强，正确的接法是 （ ）D再见
