第6节 家庭用电

登陆21世纪教育 助您教考全无忧

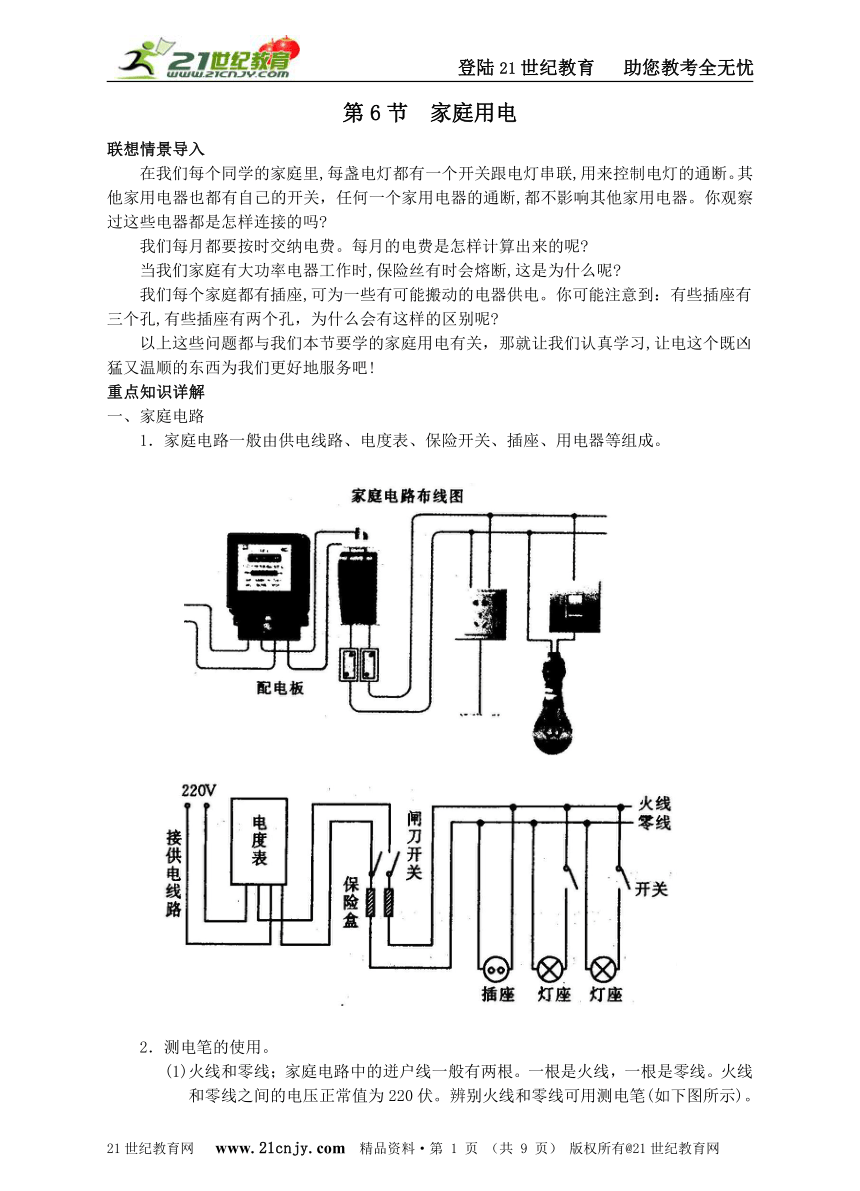

第6节 家庭用电
联想情景导入
在我们每个同学的家庭里,每盏电灯都有一个开关跟电灯串联,用来控制电灯的通断。其
他家用电器也都有自己的开关，任何一个家用电器的通断,都不影响其他家用电器。你观察过这些电器都是怎样连接的吗
我们每月都要按时交纳电费。每月的电费是怎样计算出来的呢
当我们家庭有大功率电器工作时,保险丝有时会熔断,这是为什么呢
我们每个家庭都有插座,可为一些有可能搬动的电器供电。你可能注意到：有些插座有
三个孔,有些插座有两个孔，为什么会有这样的区别呢
以上这些问题都与我们本节要学的家庭用电有关，那就让我们认真学习,让电这个既凶
猛又温顺的东西为我们更好地服务吧!
重点知识详解
一、家庭电路
1．家庭电路一般由供电线路、电度表、保险开关、插座、用电器等组成。

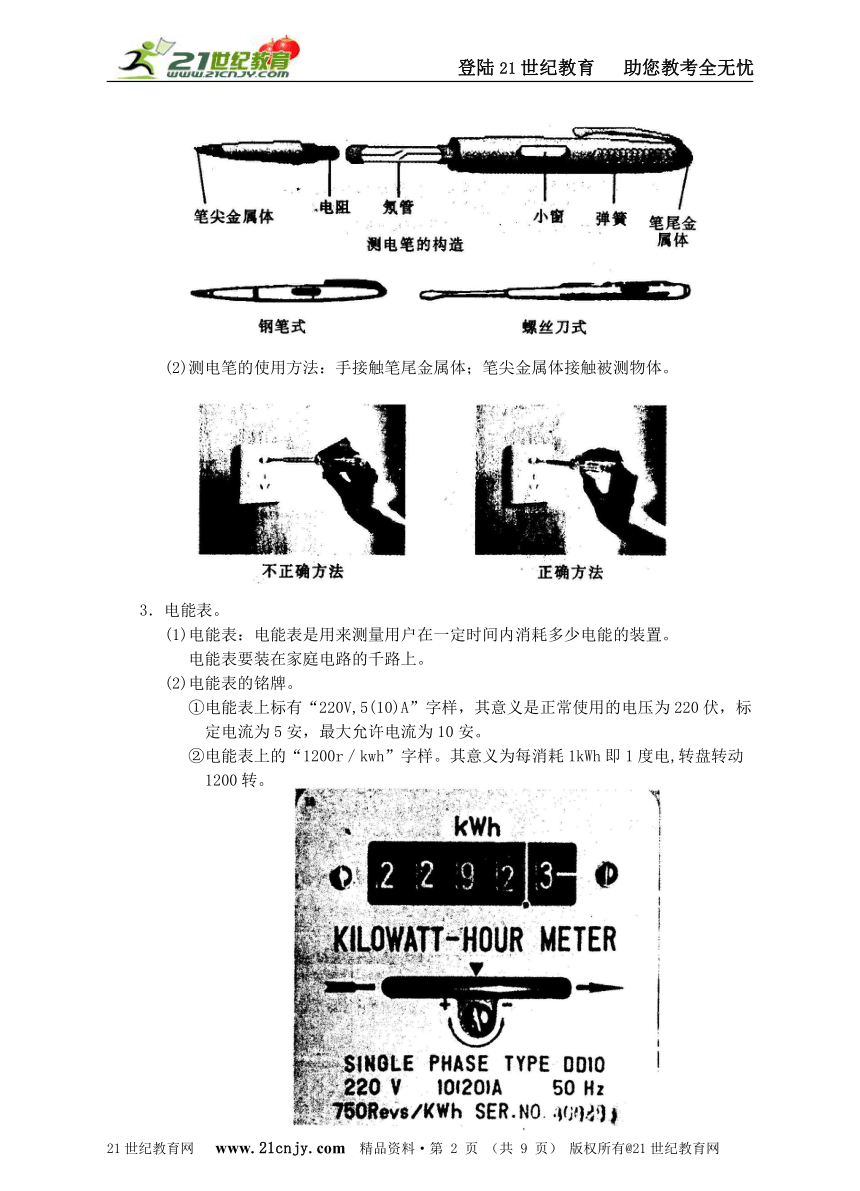

2．测电笔的使用。
(1)火线和零线；家庭电路中的迸户线一般有两根。一根是火线，一根是零线。火线
和零线之间的电压正常值为220伏。辨别火线和零线可用测电笔(如下图所示)。
(2)测电笔的使用方法：手接触笔尾金属体；笔尖金属体接触被测物体。
3．电能表。
(1)电能表：电能表是用来测量用户在一定时间内消耗多少电能的装置。
电能表要装在家庭电路的千路上。
(2)电能表的铭牌。
①电能表上标有“220V,5(10)A”字样，其意义是正常使用的电压为220伏，标
定电流为5安，最大允许电流为10安。
②电能表上的“1200r／kwh”字样。其意义为每消耗1kWh即1度电,转盘转动
1200转。

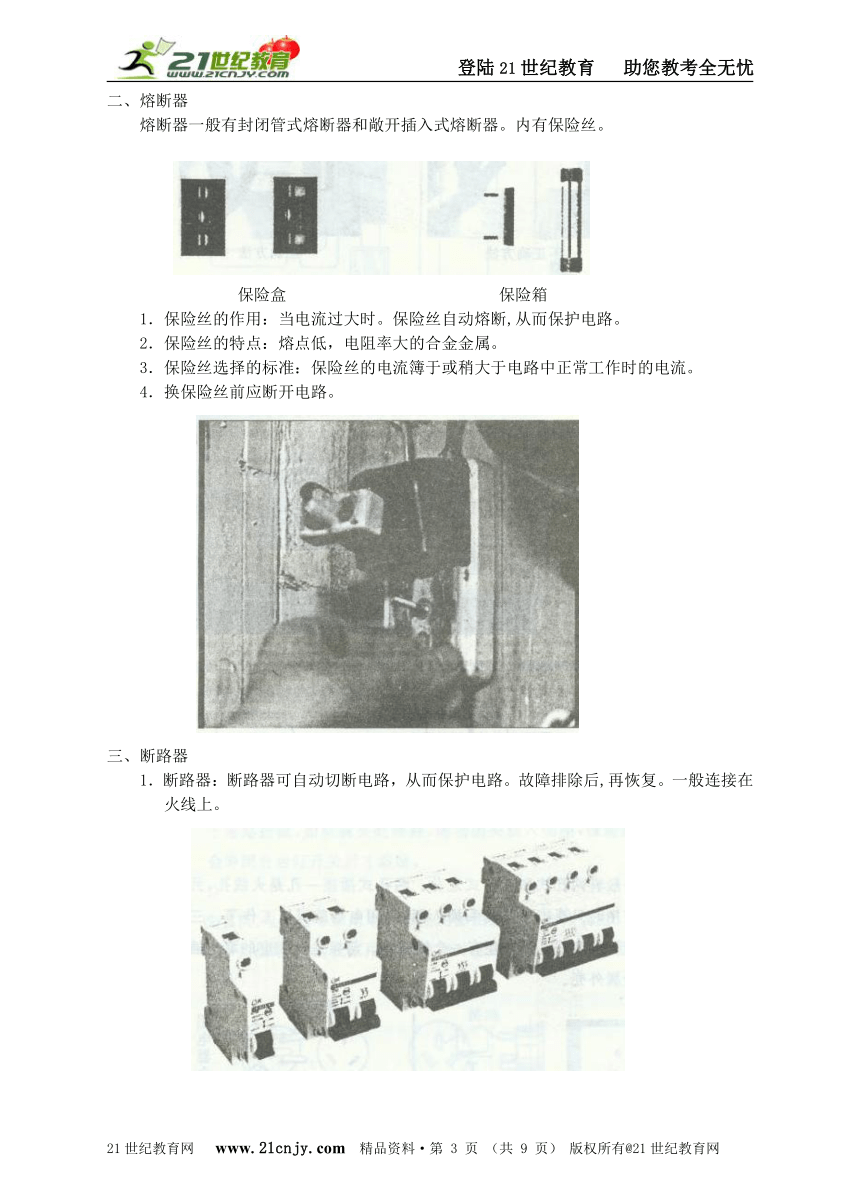

二、熔断器
熔断器一般有封闭管式熔断器和敞开插入式熔断器。内有保险丝。
保险盒 保险箱
1．保险丝的作用：当电流过大时。保险丝自动熔断,从而保护电路。
2．保险丝的特点：熔点低，电阻率大的合金金属。
3．保险丝选择的标准：保险丝的电流簿于或稍大于电路中正常工作时的电流。
4．换保险丝前应断开电路。
( http: / / www.21cnjy.com )
三、断路器
1．断路器：断路器可自动切断电路，从而保护电路。故障排除后,再恢复。一般连接在火线上。
( http: / / www.21cnjy.com )

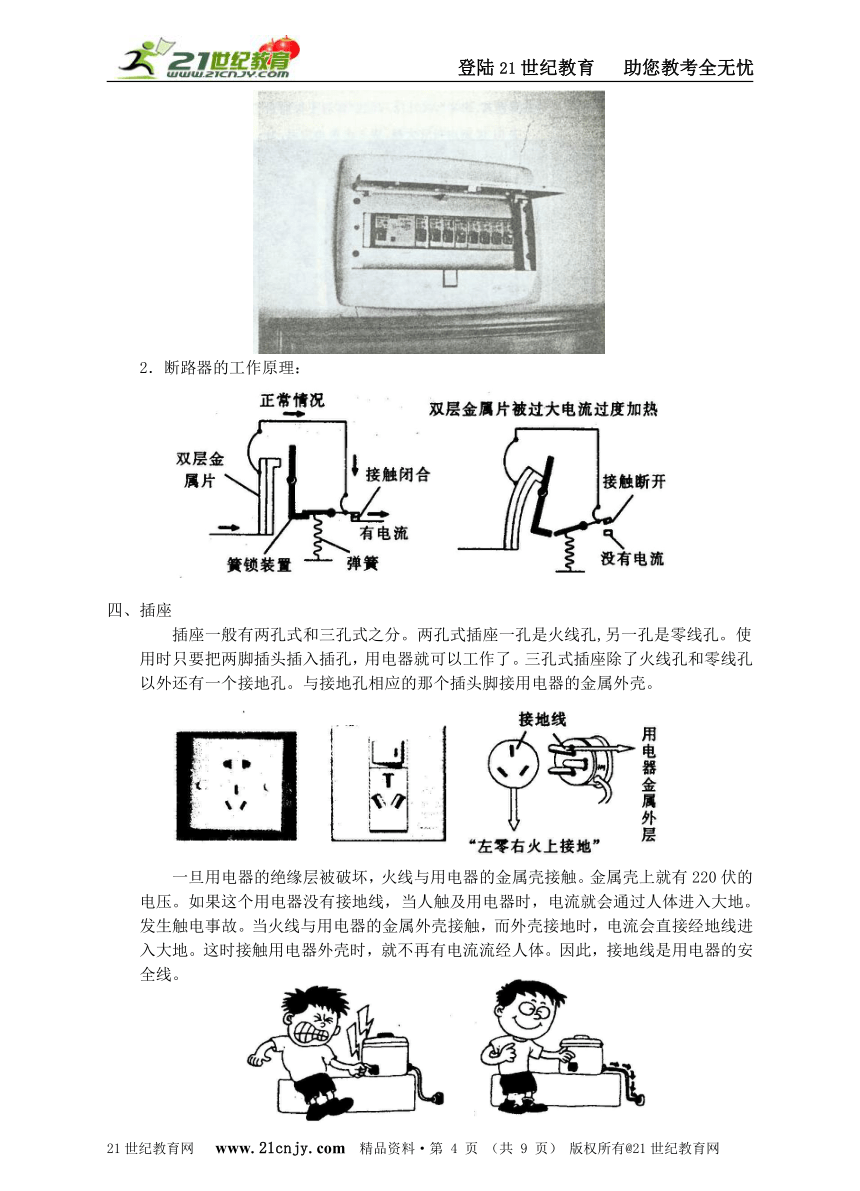

2．断路器的工作原理：
四、插座
插座一般有两孔式和三孔式之分。两孔式插座一孔是火线孔,另一孔是零线孔。使
用时只要把两脚插头插入插孔，用电器就可以工作了。三孔式插座除了火线孔和零线孔
以外还有一个接地孔。与接地孔相应的那个插头脚接用电器的金属外壳。
一旦用电器的绝缘层被破坏，火线与用电器的金属壳接触。金属壳上就有220伏的
电压。如果这个用电器没有接地线，当人触及用电器时，电流就会通过人体进入大地。
发生触电事故。当火线与用电器的金属外壳接触，而外壳接地时，电流会直接经地线进
入大地。这时接触用电器外壳时，就不再有电流流经人体。因此，接地线是用电器的安
全线。
精典例题解析
[例1] 一盏台灯的开关是断开的。但某同学把台灯的插头插人插座后，闭合开关，发现家
中的保险丝立即熔断，这是因为 ( )
A．台灯的功率太大 B．开关中出现短路
C．台灯插头处短路 D．台灯的灯座处接线短路
[解析] 闭合开关，保险丝立即熔断，说明电路中电流过大。电流过大的原因一般有两个：
一是电路中出现短路．二是电路中用电器功率太大。由于台灯功率比较小，不可能
因为多一个台灯而使保险丝熔断。所以一定是由于短路造成，如果插头处短路，则
当插头插入插座，保险丝就会熔断，不会等闭合台灯开关后才熔断。
[答案] D
[例2] 洗衣机、电冰箱等家用电器都使用如图所示的三孔插座。三孔插座的中间插孔按地，以防止家用电器使用时金属外壳带电。使用三孔插座的好处是 ( )
A．更安全 B．更方便 C．更省电 D．更美观
[解析] 插座有两孔插座和三孔插座。使用三孔插座时。在把用电器的用电部分连入电路的
同时，也把用电器的外壳与大地连通。这样本来不该带电的家用电器的外壳即使带
了电。也会从接地导线流走，人接触外壳也就没有危险了。
[答案] A
[例3] 在楼梯中间安装电灯，需要在楼梯的上、下两头都能控制它：当上楼梯时，能用下
面的开关K1开灯。人上了楼梯以后，能用上面的开关K2关灯；当下楼梯时，能
用2。开灯，用K1关灯。如图所示的四个图是用两个单刀双掷开关控制一盏灯的
电路，则符合上述照明电路要求的是 ( )
[解析] 开关应一头与灯泡相连，一头与火线相连。A图中，开关的另一头均与零线相连，
不符合安全用电原则。B图中灯不会亮，C图中当K1接2、K2接3时造成电路短路。
D图中开关的另一头接在火线上，正确。
[答案] D
[例4] 目前新建楼房的供电系统中已经不再使用保险丝，而是使用一种自动控制的安全电
路。当用电负荷过大或发生短路时，电路会自动切断；如果站在地面上的人碰到火线而使火线与大地经人体构成通路，电路也会自动切断，以保人身安全。
小玲家新居中装的就是这样的电路。搬家后，她看到墙上的电源插孔是三线的，为了安装电视机。她买了一个接线板，插在墙上的三线插孔中。然后把电视机的插头插在接线板上的插孔内。但是。接通电视机的电源时，室内所有插座全部断电，表明电路已经自动切断了。到配电箱一看果然是“掉闸”(总开关自动切断)了。是电视机出了故障。还是用电量太大了 用手把总开关闭合，换其他几只确保正常的用电器插到这个接线板上，甚至耗电只有15瓦的小台灯，仍然是这样。但是，当把接线板插到墙上其他插孔上时，却一切正常。问题可能出在哪里呢 为什么会出现这样钓现象 怎样解决
[解析] 问题是施工时墙上插座内的零线和地线接错了位景。使用时用电器把火线和地线连
通，自动控制系统误认为是人体把火线和地线连通，自动切断了电路。把这个插座
从墙上拆下，把零线和地线的位置对调后再装回去即可。
[答案] 见解析
考点应试必备
1．家庭电路中保险丝熔断的主要原因是 ( )
A．火线和零线直接连通造成短路或者用电器的总功率过大
B．保险丝选用不当．选用了过粗的保险丝
C．用电器工作时间过长
D．换保险丝时用铁丝代替保险丝
2．小丽同学发现家中原来室内电灯正常发光，当刚刚把台灯的插头插入插座时，室内电灯
全部熄灭，其他用电器也停止工作，并且保险丝熔断。那么不可能的原因是 ( )
A．通过台灯中的电流瞬间过大 B．插座处原来有短路
C．台灯内线路有短路 D．台灯的灯泡有短路
3．某同学家中的4盏灯全部熄灭了，检查保险丝发现并未烧断，用测电笔测室内各处电路
时，氖管都发光，该同学对故障做了下列四种判断。其中正确的是 ( )
A．灯泡全部烧坏 B．室内线路某处短路
C．进户线零线断路 D．进户线火线断路
4．小明家的所有家用电器都不工作了，他用测电笔检查时，发现所有的家用电器都不带电。
保险丝也没有斯，发生此现象不可能是 ( )
A．气停电了 B．进户火线斯了
C．保险丝接线处接触不良 D．火线与零线相碰了
5．如图所示电路中。开关闭合后电灯不亮，用测电笔检查
故障，发现测电笔分别接触a、b、c、d四点时,测电笔
氖管均发光,则故障原因是 ( )
A．进户火线断了
B．进户零线断了
C．开关接触不良
D. 灯丝断了
6．下图所示是家庭电路的一部分，则 ( )
A．元件“l”是电能表，“2”保险丝, “3”是闸刀开关
B．元件“l” “2” “3”正确的连接顺序为“2” “l” “3”
C．图中接错的元件是“5”
D．图中电路元件连接完全正确
7．可移动插座上有几个插孔，如图所示,这些插孔是 ( )
A．并联 B．串联
C．三孔插座串联，两孔插座并联 D．三孔插座并联，两孔插座串联
8．如图所示的三脚插座,与孔l相连的是( )
A．零线 B．火线
C．地线 D．以上三种线都可以
9．小明同学寒假在家看电视时，为了取暖，便将一个电暖器拿出来。
当他将插头插人插座中时，听到“叭”的一声，同时从插座中冒出一股黑烟。电视
机和电灯也都熄灭了，这个现象会导致的结果是 ( )
A．电视机烧坏了 B．电暖器烧坏了
C．空气开关断开了 D．灯丝烧断了
10．在家庭电路中常常发生：在台灯开关断开的情况下，把台灯插头插入插座时。室内其他
电灯全部熄灭。保险丝熔断；有时在台灯插头插入插座后。闭合台灯开关，室内其他电
灯熄灭，保险丝熔断。引起这两种故障的最大可能 ( )
A．前者是插座短路，后者是灯泡短路
B．前者是插头短路，后者是灯泡短路
C．两者都是插座短路
D．两者都是插头短路
11．小新家新添了空调，但他家保险丝经常熔断。你认为原因可能是 ( )
A．保险丝太粗，不合规格
B．所有用电器同时工作
C．一定是由于短路现象造成的
D．一定是电路中的总电流超过了保险丝的熔断电流，可能是短路，也可能是用电器过载
12．小新家里各用电器工作时的电流值如下：一台电脑：0．4A，所有电灯：总0．8A，
空调：1A，冰箱：0．5A．电视机：0．2A．请你帮他选择保险丝 ( )
A．额定电流是4A的保险丝 B．额定电流是2.5A的保险丝
C．额定电流是3A的保险丝 D．额定电流越大越好的保险丝
13．当有过大的电流通过时，保险丝产生较多的________ ,使它的温度达到__________ ,保险丝_________ ,自动切断电路，起到保险作用。
14．家庭电路中的两根电线，一根叫________线,另一根叫_______线。火线和零线之间有
__________的电压，零线和地之间电压为___________。
15．用测电笔辨别火线和零线时，下图中正确的握笔方法是 ____________。
甲 乙
16．请你用笔画线代替导线将下图中的三孔插座正确连入电路。
17．如图是电能表。
(1)请写出表盘上有关数字的含义。
①0286 ：______________________________；
②220V:___________________________________；
③5A:_____________________________________；
④10A:____________________________________；
⑤2500r／kW·h:____________________________。
(2)若该电能表在10分钟内转盘转过了500转，则电路所消耗的电能为________ kW·h。
18. 如下图，请根据用电安全的原则，将电灯、控制电灯的开关、熔断器及插座正确接人
家庭电路。
参考答案：
第6节 家庭用电
1.A 2.B 3.C 4.D 5.B 6.C 7.A 8.C 9.C 10.B 11.D 12.C
13．热量熔点 熔断
14．火零220V OV
l5．甲
16.
( http: / / www.21cnjy.com )
17．(1)①用户累计用电量为286.lkW·h②电能表的额定电压为220V③电能表的额定电流为5A④短时间内电能表允许通过的最大电流为10A⑤电路中每消耗lkW·h的电能。电能表的转盘要转过2500转(2)0.2
18.
( http: / / www.21cnjy.com )
