4.5磁生电

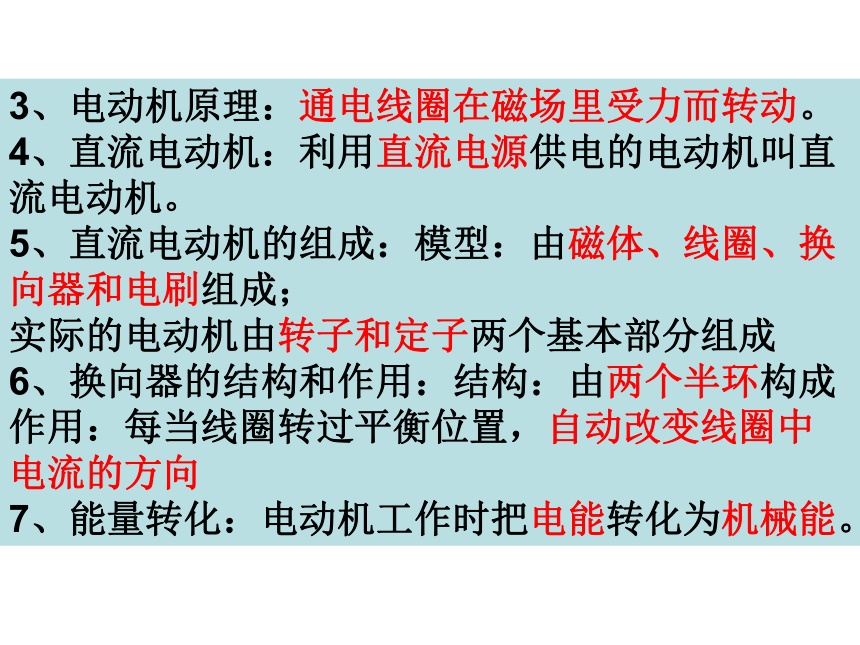

课件39张PPT。3、电动机原理：通电线圈在磁场里受力而转动。
4、直流电动机：利用直流电源供电的电动机叫直流电动机。
5、直流电动机的组成：模型：由磁体、线圈、换向器和电刷组成；
实际的电动机由转子和定子两个基本部分组成
6、换向器的结构和作用：结构：由两个半环构成
作用：每当线圈转过平衡位置，自动改变线圈中电流的方向

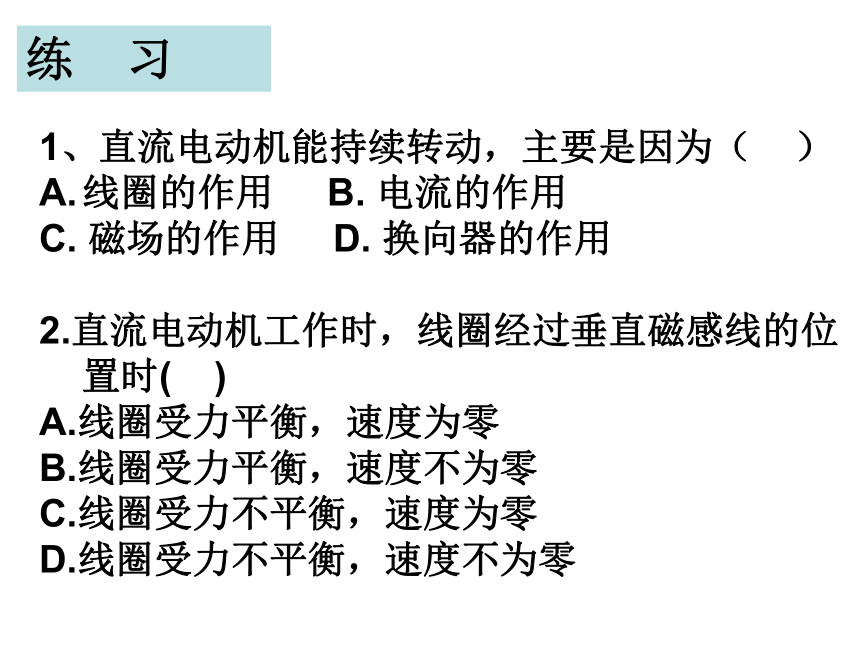

7、能量转化：电动机工作时把电能转化为机械能。 练 习1、直流电动机能持续转动，主要是因为（ ）
线圈的作用 ????B. 电流的作用
C. 磁场的作用 ????D. 换向器的作用
2.直流电动机工作时，线圈经过垂直磁感线的位置时( )
A.线圈受力平衡，速度为零
B.线圈受力平衡，速度不为零
C.线圈受力不平衡，速度为零

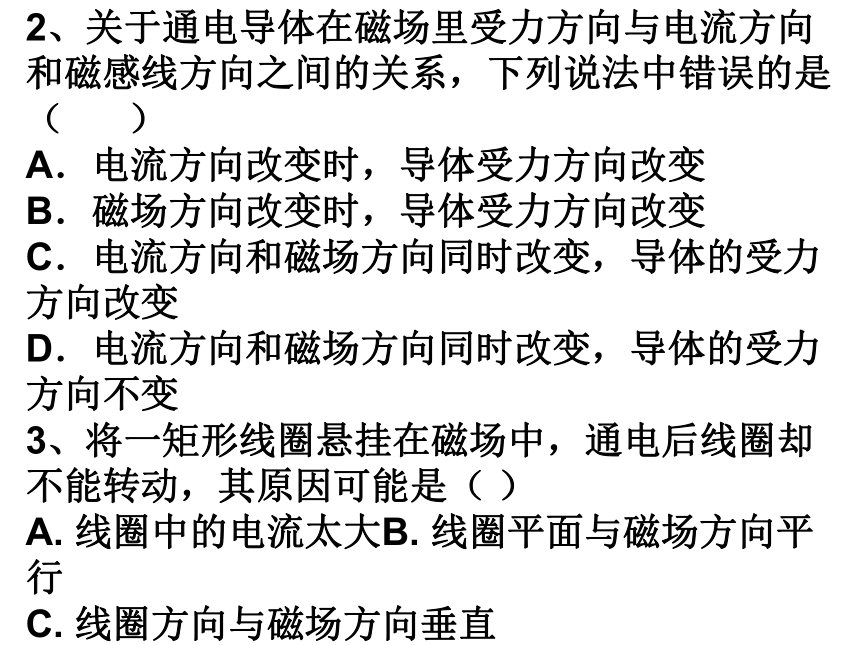

D.线圈受力不平衡，速度不为零2、关于通电导体在磁场里受力方向与电流方向和磁感线方向之间的关系，下列说法中错误的是（ ）
A．电流方向改变时，导体受力方向改变
B．磁场方向改变时，导体受力方向改变
C．电流方向和磁场方向同时改变，导体的受力方向改变
D．电流方向和磁场方向同时改变，导体的受力方向不变
3、将一矩形线圈悬挂在磁场中，通电后线圈却不能转动，其原因可能是（ ）
A. 线圈中的电流太大B. 线圈平面与磁场方向平行
C. 线圈方向与磁场方向垂直

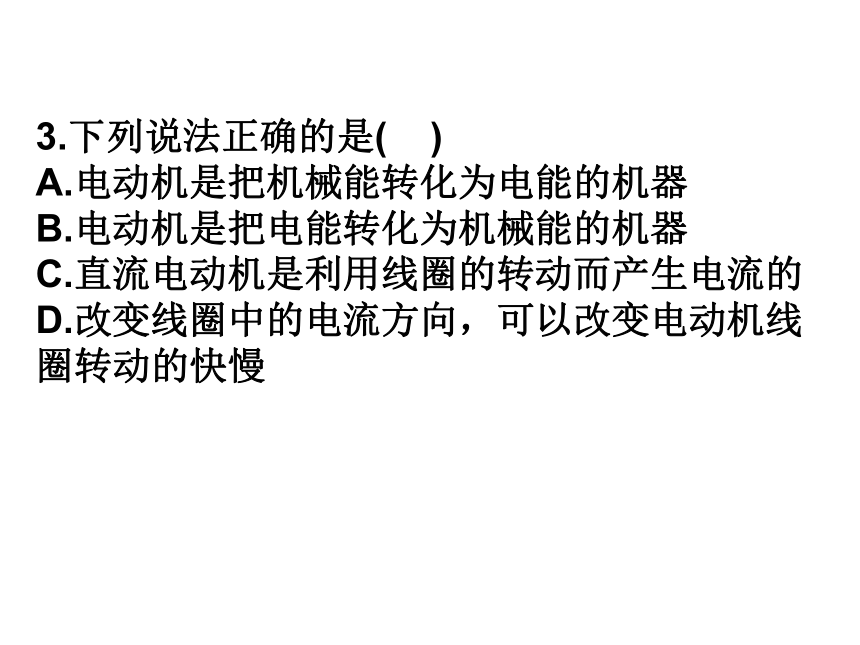

D. 线圈平面与磁感线夹角小3.下列说法正确的是( )
A.电动机是把机械能转化为电能的机器
B.电动机是把电能转化为机械能的机器
C.直流电动机是利用线圈的转动而产生电流的

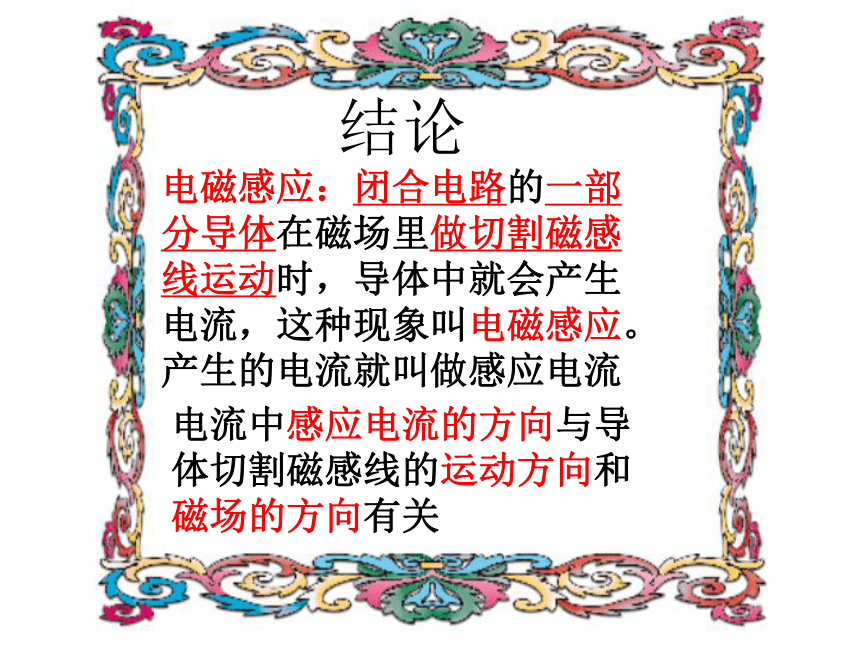

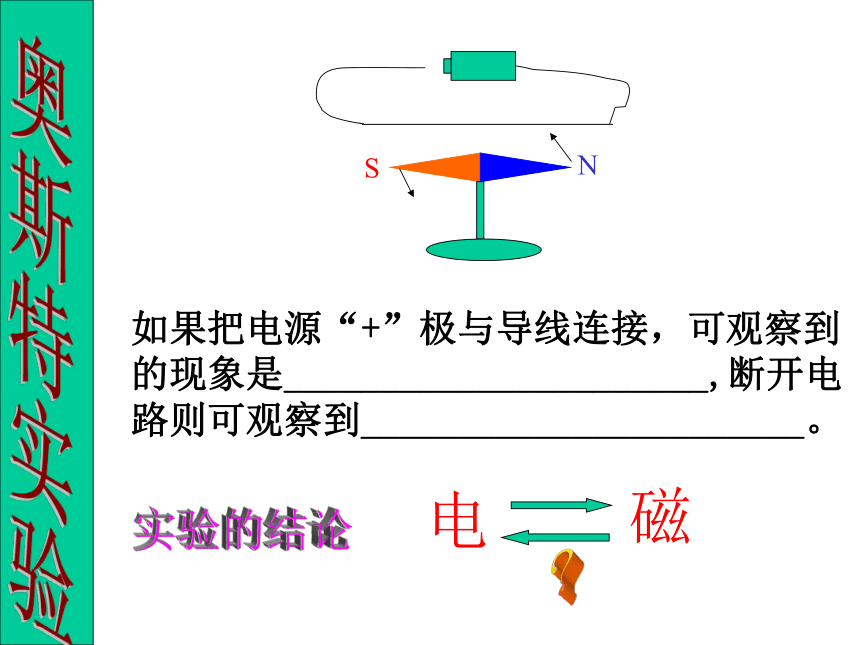

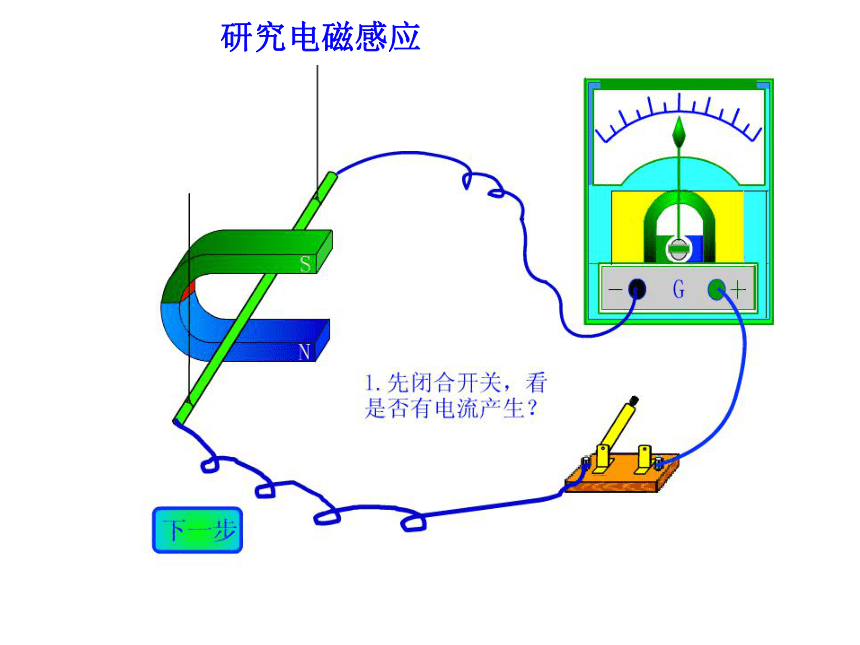

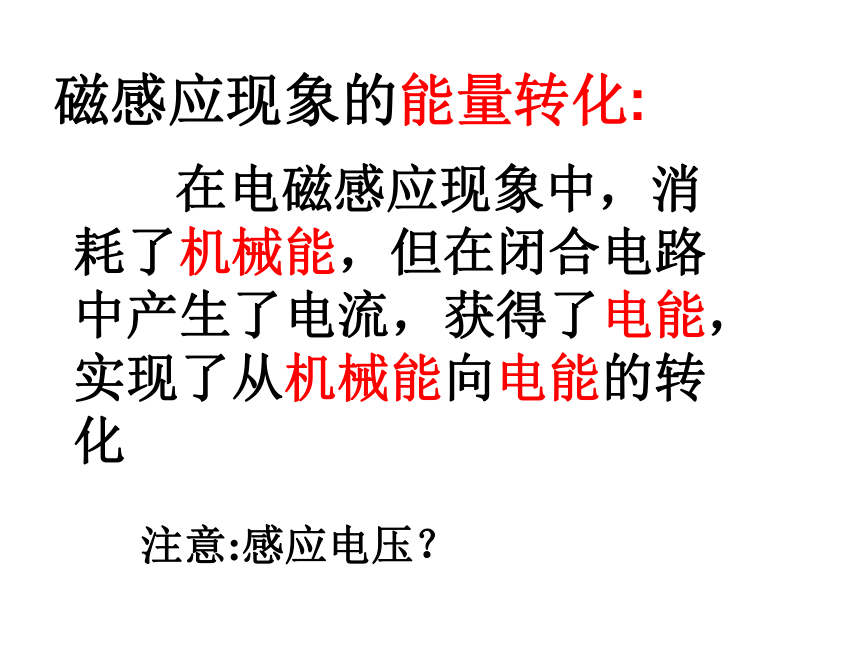

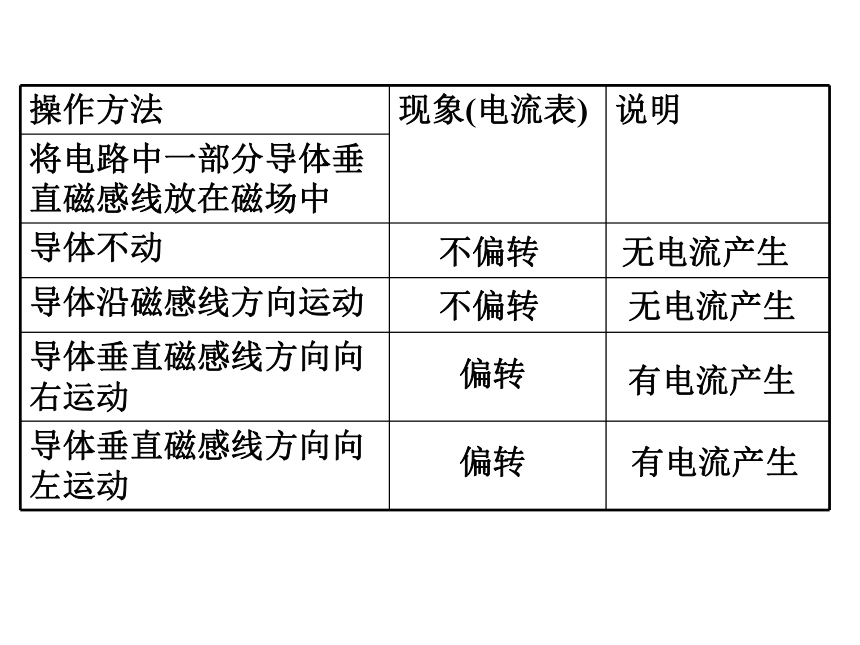

D.改变线圈中的电流方向，可以改变电动机线圈转动的快慢4.5 磁生电实验的结论如果把电源“+”极与导线连接，可观察到的现象是______________________,断开电路则可观察到_______________________。?英国科学家法拉第经过10年的研究，在1831年发现了磁生电的条件和规律，实现了他利用磁场获得电流的愿望。法拉第发现了磁生电，导致了电能的大规模生产和利用，开辟了电气化的新纪元研究电磁感应不偏转不偏转偏转偏转无电流产生无电流产生有电流产生有电流产生结论电磁感应：闭合电路的一部分导体在磁场里做切割磁感线运动时，导体中就会产生电流，这种现象叫电磁感应。产生的电流就叫做感应电流电流中感应电流的方向与导体切割磁感线的运动方向和磁场的方向有关磁感应现象的能量转化: 在电磁感应现象中，消耗了机械能，但在闭合电路中产生了电流，获得了电能，实现了从机械能向电能的转化注意:感应电压？N垂直屏幕

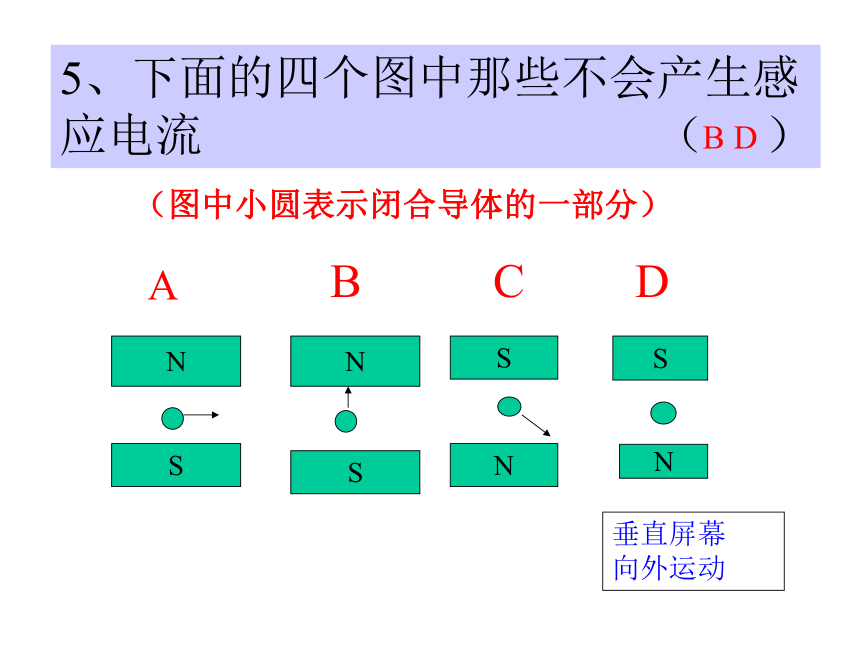

向外运动5、下面的四个图中那些不会产生感
应电流 （ ）（图中小圆表示闭合导体的一部分）ABCDB D探究活动感应电流的大小与那些因素有关？猜测：1.导线切割的速度
2.导线切割的速度的方向
3.永磁体的强度
4.切割导线的条数5.切割导线的有效长度
1.导线切割的速度
2.永磁体的强度3.切割导线的条数4.切割导线的有效长度感应电流的大小与以下各因素有关:发电机发电机是根据
电磁感应
原理工作的
是机械能
转化为电能
的机器1、发电机的构造和作用ab和cd不断做切割磁感线运动，由于磁感线方向是不变的，而ab和cd的运动方向总是相反，并且不断改变，于是线圈和外部电路就有了方向不断改变的感应电流①②③④abdcAB 发电机是把机械能
转化为电能的机器 发电机原理：电磁感应现象实际使用的交流发电机（旋转磁场式）
1、组成：
定子——线圈；转子——电磁铁原因：线圈匝数多，导线很粗，高速旋转困难；使用电磁铁可得到强磁场2、动力机：水轮机、汽轮机（核电站）、内燃机、蒸汽轮机（火力发电站）等周期性改变电流方向的电流叫做交流电
方向不变的电流叫直流电线圈转动一圈，电流方向改变2次 （1）周期：完成一次周期性变化需要的时间（秒）
（2）频率：1秒内完成周期性变化的次数（赫兹）问：生活用电的周期、频率、每秒方向改变次数我国交流电周期是0.02秒，频率为50赫兹，每秒电流方向改变100次电动机与发电机比较 1.发电机的结构原则上和电动机是完全相同的. 2.电动机是消耗电能而输出机械能(把电能转化成机械能);发电机是消耗机械能而输出电能.发电机与电动机的比较????1、发电机的构造原则上和电动机是完全相同的2、电动机是消耗电能而输出机械能;
发电机是消耗机械能而输出电能3、电动机：利用通电线圈在磁场里转动的原理
发电机:利用电磁感应原理
可分为交流发电机和直流发电机两类。 NSNSSNNS垂直屏幕
向外运动6、下面的四个图中那些不会产生感应电流（ ）（图中小圆表示闭合导体的一部分）ABCDC、D4.请判断:(1)、导体在磁场中运动一定会产生感应电流（ ）
(2)、导体在磁场中做切割运动一定会产生感应电压（ ）
(3)、闭合导体在磁场中做切割运动一定会产生感应电流（ ）
(4)、闭合导体的一部分在磁场中做切割运动一定会产生感应电流（ ）
2.感应电流的方向与_____________
和________________有关。导体运动方向磁感线方向3.在电磁感应现象中，导体切割磁感线运动时，产生了______________。由此可见，在电磁感应现象中，______能转化为______能。 感应电流电机械能1.???
. 1、产生感应电流的条件是（ ）
A.导体在磁场中运动
B.导体在磁场中做切割磁感线运动
C.闭合电路的一部分导体做切割磁感线运动
D.闭合导体在磁场中做切割磁感线运动
C1.周期性改变____的电流叫交流电，_____不变的电流叫直流电，发电机提供的是_____电，电池提供的是__ 电
2.我国的交流发电机的转子每秒转____周，即交流电的变化频率是____赫，因此交流电的方向每秒要改变___次。
练习方向方向交流直流50501003.发电机的主要构造分成____和____两部分，大型发电机的线圈作_____，电磁铁作_____。实用发电机的转子由水轮机、_____等带动旋转。定子转子定子转子汽轮机4.交流发电机制造的原理是（ ）
A电流的磁效应 B电流的磁现象
C电磁感应现象 D电磁铁原理
5.我国使用的交流电的频率为50赫兹，在10秒内电流方向改变了（ ）
A、500次 B、50次
C、100次 D、1000次CD6.交流发电机线圈内和外电路中的电流分别是（ ）
A、交流电和直流电 B交流电和交流电
C直流电和交流电 D直流电和直流电7.此装置是什么机器？工作原理是什么？工作时能量的转化情况怎样？B发电机电磁感应原理机械能转化为电能550MW大型发电机组转子吊装火电厂中的汽轮机组宁波市镇海火电厂秦山核电站湛江火电厂
