第二节电生磁第一课时

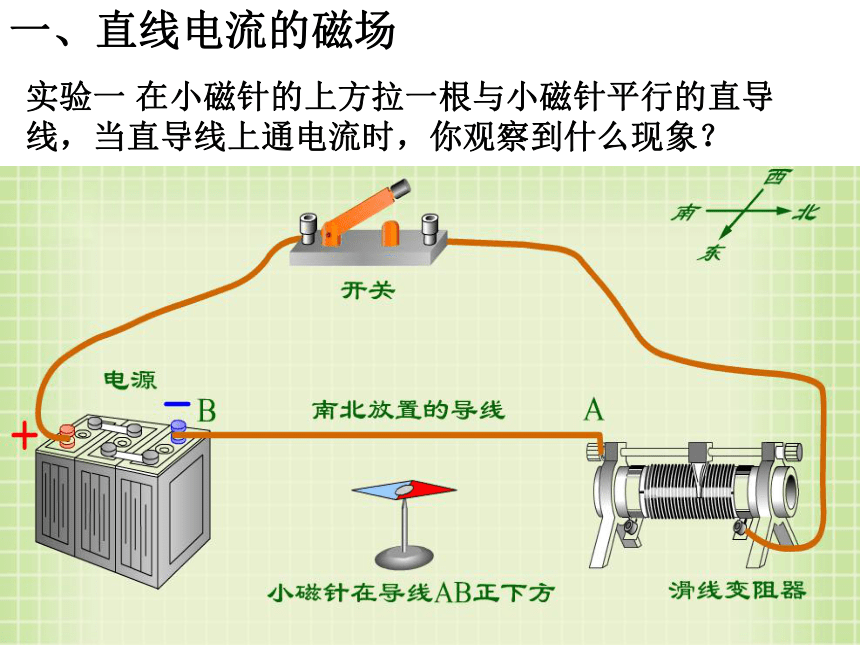

课件18张PPT。第2节 电生磁一、直线电流的磁场实验一 在小磁针的上方拉一根与小磁针平行的直导线，当直导线上通电流时，你观察到什么现象？丹麦物理学家

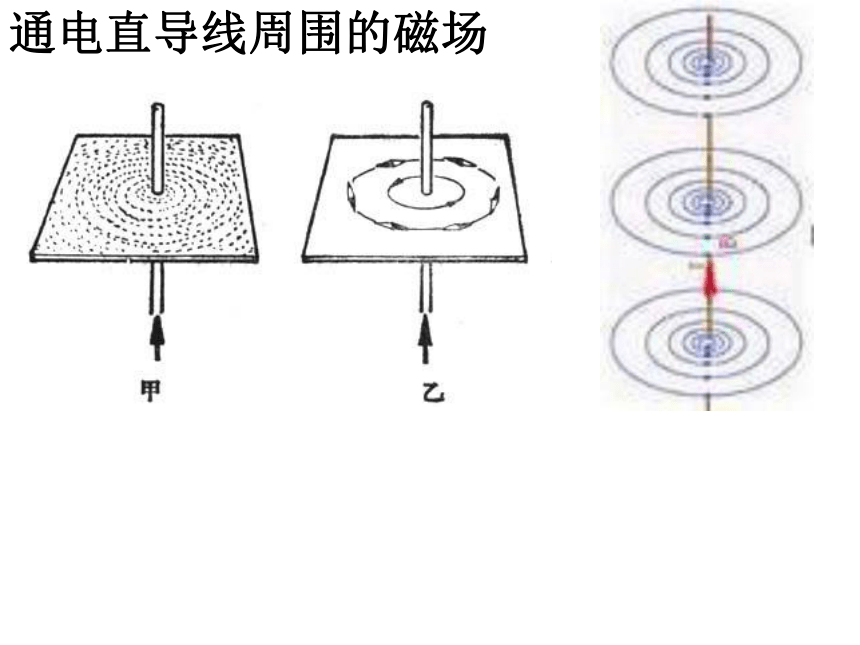

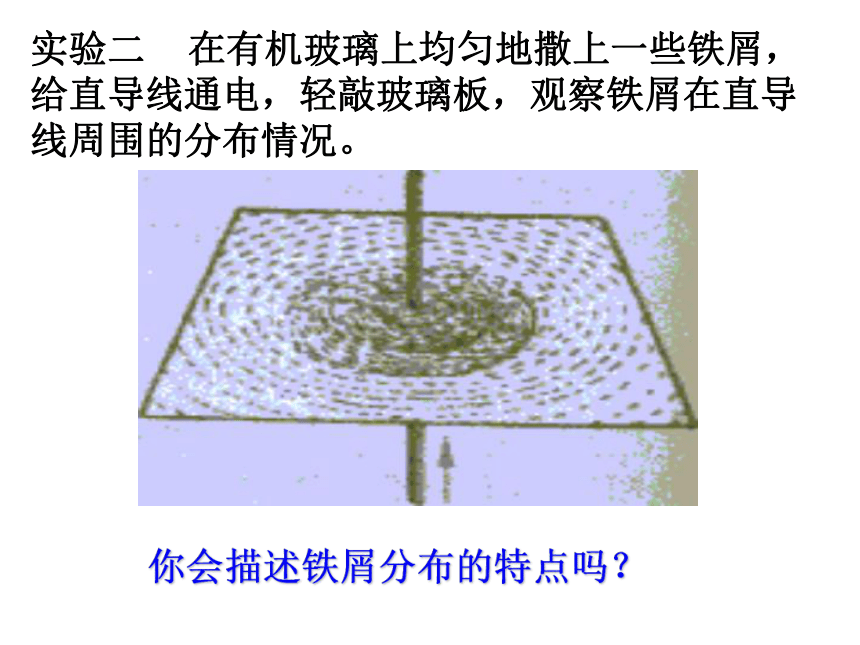

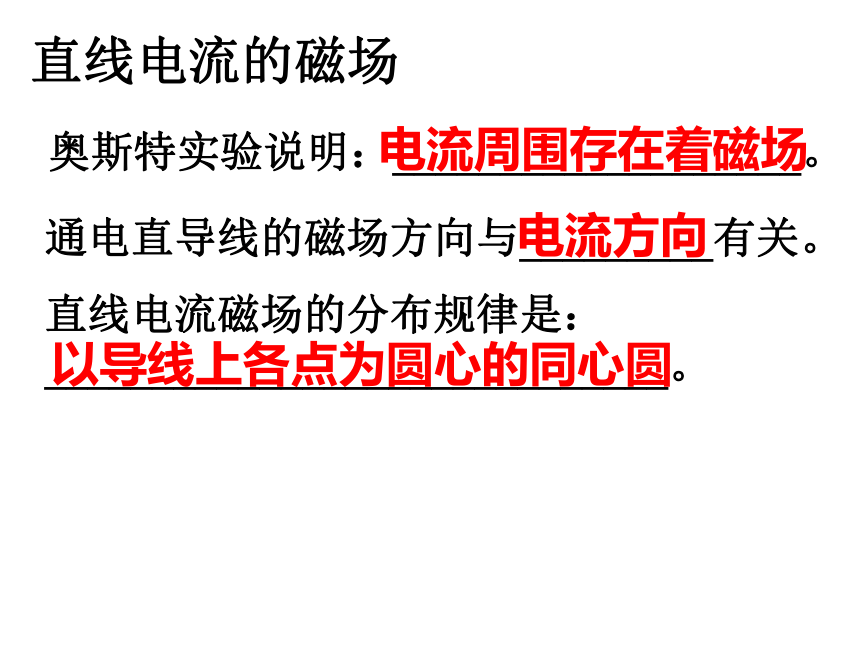

奥斯特实验二 在有机玻璃上均匀地撒上一些铁屑，给直导线通电，轻敲玻璃板，观察铁屑在直导线周围的分布情况。你会描述铁屑分布的特点吗？通电直导线周围的磁场奥斯特实验说明：___________________。电流周围存在着磁场通电直导线的磁场方向与_________有关。电流方向直线电流磁场的分布规律是：

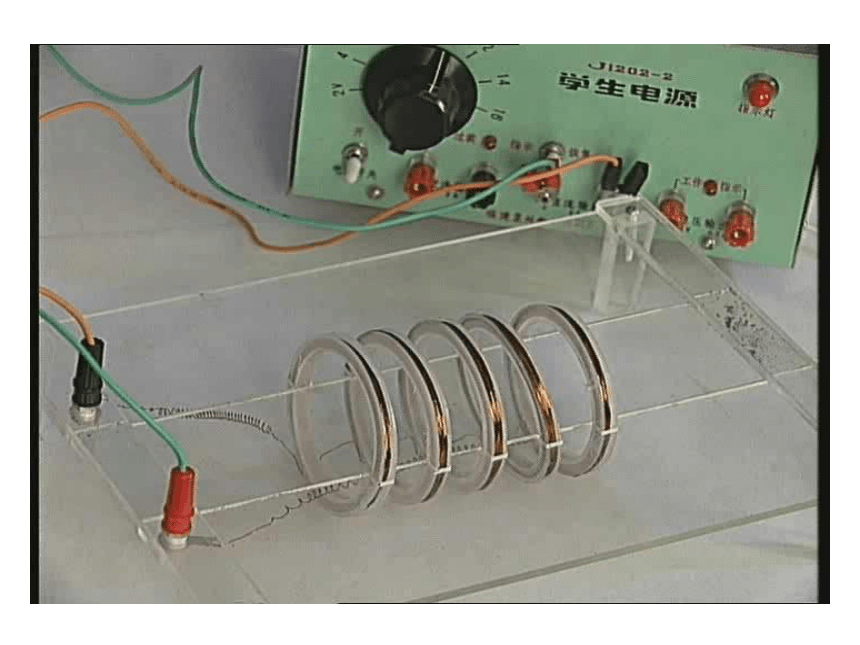

_____________________________。以导线上各点为圆心的同心圆直线电流的磁场二、通电螺线管周围的磁场 握住螺线管。 指向N极端（北极方向）。 顺着电流转，右手拇指四指通电螺线管的磁场方向和电流方向的关系右手螺旋定则二（安培定则二)方法：N了解电线的缠绕方法练一练 判断磁场方向ＮＮＮＮＮＮSSSSSS(1)(2)(3)(4)(5)(6)练一练 判断电流方向(1)(2)(3)(4)(5)(6)(二)通电螺线管的磁场通电螺线管能否产生磁场________。能条形磁体如何判断通电螺线管的磁场方向:
_______________。右手螺旋定则通电螺线管的磁场与___________相似。通电螺线管的磁场方向与_________有关。电流方向1、1820年，丹麦物理学家　 　在静止的小磁针上放置一根与磁针平行的导线，给导线通电时，小磁针立即　　　，切断电流时，小磁针又　 ，其实验说明：　　　　　　　。奥斯特转动复原通电导线周围存在磁场做一做2、在所示图中，标出通电螺线管的N极和S极。NSNS3、在右图中标出通电螺线管的N、S极，并标出电源的正负极。 NSN电源4、要使电磁铁的磁极如右图所示，请你将导线的两个端点a、b接到电源的两极上。 5、如图所示的通电螺线管，周围放着能自由转动的a、b、c、d，当它们静止时极性正确的是（N为黑色） 。a6、标出如图所示各图中通电螺线管的正确绕线法，并标出N、S极。
