山地的形成（一）
第四章 地表形态的塑造

西藏 ? 喜马拉雅山大褶皱
摄影：王建军
阿尔卑斯山脉

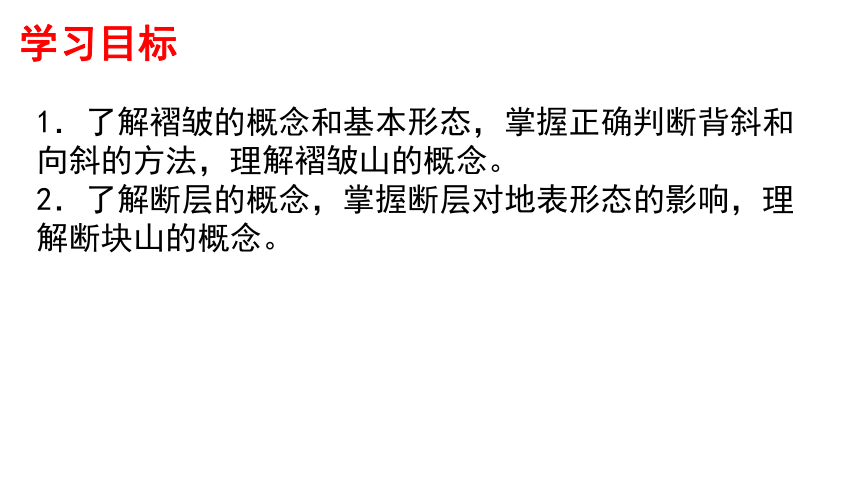

学习目标
1．了解褶皱的概念和基本形态，掌握正确判断背斜和向斜的方法，理解褶皱山的概念。
2．了解断层的概念，掌握断层对地表形态的影响，理解断块山的概念。

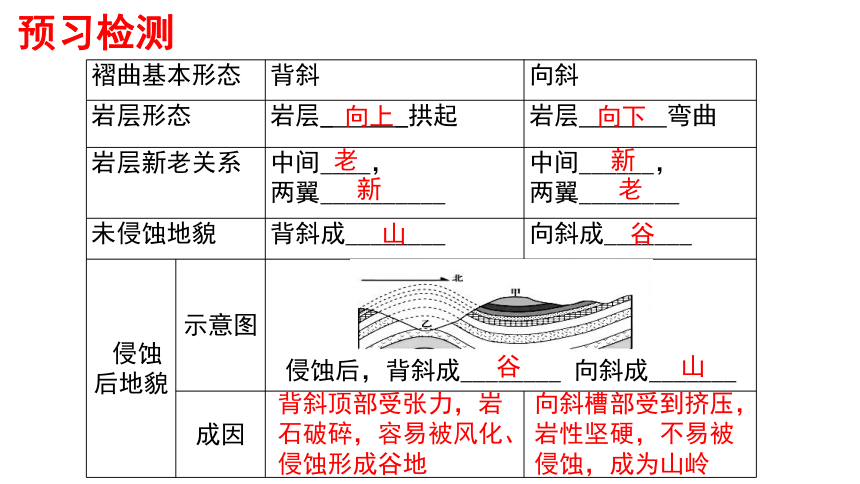

预习检测
褶曲基本形态 背斜 向斜
岩层形态 岩层_ _拱起 岩层 弯曲
岩层新老关系 中间____，
两翼__________ 中间______，
两翼________
未侵蚀地貌 背斜成________ 向斜成_______
侵蚀后地貌 示意图


侵蚀后，背斜成________ 向斜成_______
成因
向上
向下
老
新
新
老
山
谷
谷
山
背斜顶部受张力，岩石破碎，容易被风化、侵蚀形成谷地
向斜槽部受到挤压，岩性坚硬，不易被侵蚀，成为山岭


岩层受挤压力作用发生的一系列波状弯曲变形，称为褶皱

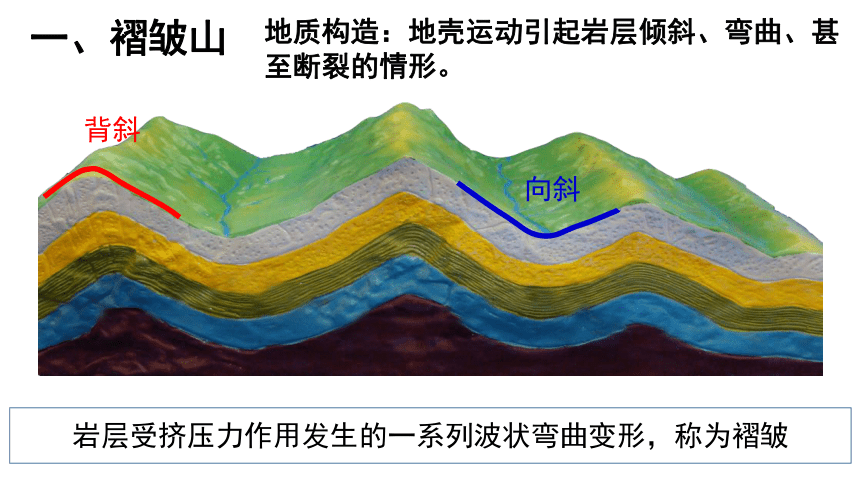

一、褶皱山


背斜
向斜
地质构造：地壳运动引起岩层倾斜、弯曲、甚至断裂的情形。

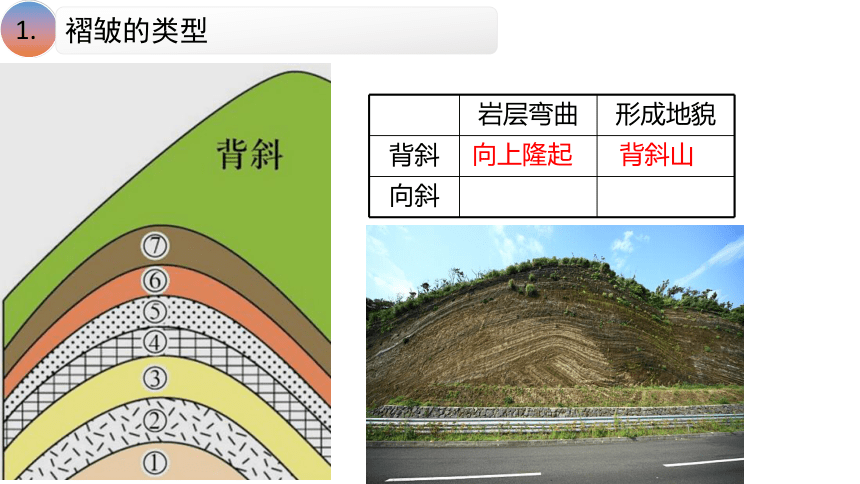

1.
褶皱的类型
岩层弯曲 形成地貌
背斜
向斜
向上隆起
背斜山
岩层弯曲 形成地貌
背斜
向斜
向上隆起
背斜山
向下凹陷
向斜谷
1.
褶皱的类型

探究一：
是否能根据地貌是山岭或谷地来判断其地质构造是背斜还是向斜？(2分)为什么？（4分）判断背斜和向斜的依据是什么？（6分）



向斜山



背斜谷



背斜山


向斜谷
在内力作用下，
背斜成山，
向斜成谷；
在内外力作用下，
背斜可以成谷，
向斜可以成山。











背斜顶部受张力
岩石破碎，易受侵蚀
向斜槽部受压力
岩石坚硬，不易侵蚀












背斜成谷
向斜成山
地形倒置


中间新、
两翼老
为向斜
中间老、
两翼新
为背斜
方法二：根据岩石的新老关系
老
新
老
老
新
新
方法一：根据还原后的岩石结构
复原后：乙处向上拱起，是背斜，
甲处向下弯曲，是向斜。
2.
背斜、向斜的判断
下图为某地区地质剖面图，①岩层为含煤层。据此分析判断下列问题： （1）该地区为了开采煤炭资源，其开采地应选择在 （甲或乙），并简述选址的理由。（4分） （2）在甲、乙两地打井，能开采到丰富的地下水的是 ，请简述理由。（4分） （3）在甲、乙两地能钻探到丰富的油气资源的是 ，请简述理由。（4分）
（4）假设在这里修建一条东西向的隧道，应该选择甲地还是乙地？为什么？（4分）
探究二：背斜、向斜构造的地理意义
甲
因为背斜顶部易被侵蚀，该地背斜岩层中的煤矿资源被侵蚀搬运掉了。
甲
甲的岩层是中间低两边高，有利于地下水向甲地汇集。
乙
岩层上拱，容易形成储油构造，且其中的隔水层能防止石油、天然气挥发，有利于其富集。
应该选择乙地。 因为上拱的岩层具有良好的支撑作用，结构稳定，且地下水沿岩层向两侧渗流，有利于保持隧道的干燥。








完好的岩层
二、断块山
断层：岩石受力破裂，并沿断裂面有明显相对位移的断裂构造叫断层。














出现断裂














岩层错位
形成断层





























地垒


发育成为山岭或高地
如：华山、泰山、庐山


地堑


形成谷地或低地
渭河平原、汾河谷地
总结：褶皱山和断块山的对比



岩层不连续
断块山
断层
岩层连续
高大的褶皱山脉
褶皱
图解
岩层连续性区别
地表形态
地质
构造










岩层变化
波状弯曲
断裂并沿断裂面有明显的位移
小试牛刀
1、判断背斜和向斜最可靠的依据为 (　　) A.地势的高低变化 B.地形的起伏状况 C.岩层的坚硬程度 D.岩层的新老关系
右图是“我国南方某一地区地质剖面图”。读图回答2～3题。
2、乙处的构造地貌是 (　　)
A.背斜山 B.向斜山 C.向斜谷地 D.背斜谷地
3、有关乙处的地质构造的叙述，正确的是（ ）
A．最理想的储油构造 B．最理想的储水构造
C．适宜开挖地下隧道 D．受挤压，多裂隙，岩层破碎
4、该地区地质演变过程可能是 (　 　)
A．水平挤压——岩层下降——外力侵蚀
B．岩层下降——外力侵蚀——水平运动
C．水平挤压——岩层上升——外力侵蚀
D．岩层下降——水平运动——外力侵蚀
D
B
B
C
