课件31张PPT。 第六节 家庭电路
教学目标
1、了解家庭电路的组成。
2、知道测电笔的结构和使用方法。
3、知道电能表的标定值意义。
4、知道保险丝的作用，会选用保险丝。
5、知道断路器的作用和工作原理。
6、知道三孔插座、三角插座的连接和作用。第六节 家庭电路一、家庭电路的组成和连接方法熔断器( )进户线电能表闸刀开关熔断器保险盒开关插座电灯用电器断路器?? 家庭电路的组成：家庭电路的电源是什么？我国家庭电路的电压是多少？家庭电路的两根电线各叫什么？家庭电路由外面的低压供电线路供电，
家庭电路的电压是220伏，家庭电路进户线的两根电线，一根叫零线，另一根叫火线。
如何辨别火线与零线?如何辨别火线与零线 ——测电笔 测电笔构造：笔尖金属体、电阻、氖管、弹簧、笔尾金属体大测电笔使用方法:手接触笔尾金属体;笔尖金属体接触被测物体,

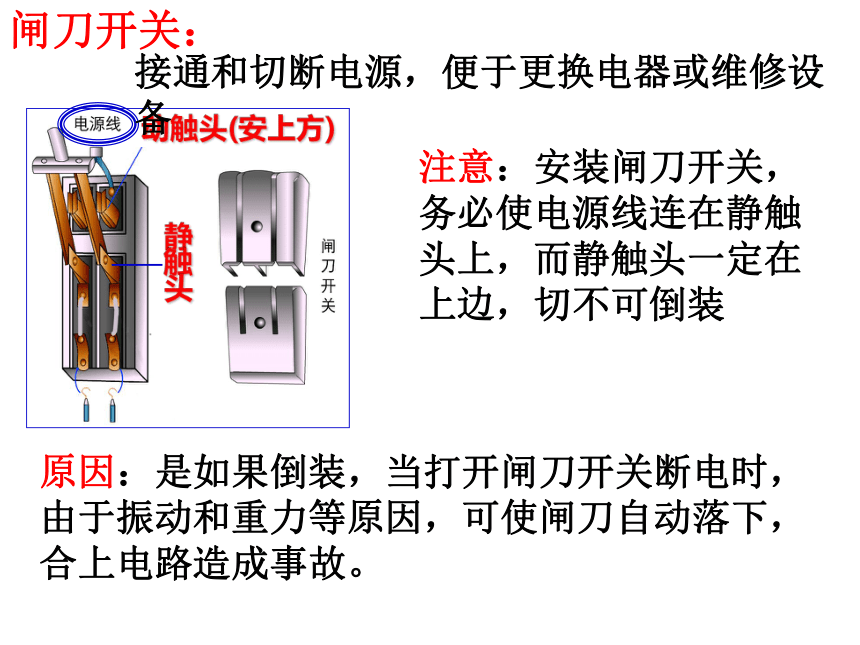

手绝对不能与笔尖金属体包括笔尖金属杆接触氖管不发光——零线; 氖管发光——火线.如图是用测电笔来判别火线和零线的方法，正确的是 。A BA如图是用测电笔来判别火线和零线的方法，正确的是 。B电能表的导线连接方式:千瓦时（度）kW·h电能表计数器上两次读数之差,就是这段时间内用电的度数.注:最后一位表示小数2.电能表 ——测量消耗的电能的多少,装在干路1、3进,2、4出1、2火线,3、4零线动触头(安上方)静触头闸刀开关：接通和切断电源，便于更换电器或维修设备原因：是如果倒装，当打开闸刀开关断电时，由于振动和重力等原因，可使闸刀自动落下，合上电路造成事故。注意：安装闸刀开关，务必使电源线连在静触头上，而静触头一定在上边，切不可倒装动触头(安上方)静触头一般两个;若只安装一个则必须与火线串联;
当电流过大时,保险丝会自动熔断,切断干路电流熔断器安在闸刀开关后面插入式和封闭管式家庭电路中的电流过大原因：(l) 短路是引起电流过大的一个原因家庭电路中在哪些情况会发生短路。 在家庭电路逐渐增加并联的灯泡数，干路中的电流随用电器总功率的增大而增大 。若无限增加用电器，电路中电流过大，使保险丝又断了。选做保险丝的材料必须具备两个条件：
A．电阻率大，这样电流通过保险丝时发热多。温度能迅速上升。
B．熔点低。演示用点燃的火柴可烧断保险丝，而不能烧断铜丝、铁丝。
保险丝的材料要求： 电阻率大，熔点低；如果选用保险丝的额定电流过小，则在正常工作情况下，保险丝也会熔断，造成不必要的停电。
那么应怎样选择保险丝？
选用保险丝应使它的额定电流等于或稍大于电路中的正常工作电流；
在家庭电路中千万不能随意用铁丝、铜丝代替保险丝。3、断路器的使用：1、现在家庭中常使用一种断路器来代替电路中的________和_________。2、断路器一般连接在_______上。 当电流达到额定电流的一定倍数（如1.2~3.5倍时）可以在几分钟或几秒钟内自动切断电路。从而起到________或________的保护作用。闸刀开关熔断器火线电路过载短路（五）断路器各种断路器 插座
为了使用更多的电器，还经常使用多种插座。
1、 按是否固定可分为————和———。
按插孔多小可分为————和———。
2、两孔式插座：
3、三孔式插座：三孔插座有——（左边），
——（右边），还有一个——（中间）。两孔式三孔式固定式移动式一孔是火线，另一孔是零线。火线零线接地线三孔式插座：有火线孔（左边），零线孔（右边），还有一个接地孔（中间）。左零右火上接地白炽电灯：
①??电灯的工作原理：电流的热效应；
②? 灯丝材料特点：高熔点；
③? 小功率灯泡：抽成真空
大功率灯泡：抽成真空，再充进N2、Ar，目的：防止升华，延长寿命。
④灯泡种类：插口式和螺旋式。螺旋式螺旋套应接在电路的零线上，中心金属片应接火线上。1、保险丝是_____联在电路中的，它的作用____。
2、选用保险丝时，应该使它的额定电流_____或_____电路中最大的正常工作电流。
3、照明电路里的保险丝应该选用 （ ）
A．铜丝 B．铁丝
C．铅锑合金丝 D．任何金属丝都行C串等于稍大于5、在某电路中，需要临时接入一只大功率用电器的插座，为安全起见，同时也将保险丝接入电路，如图所示，正确的接法应该是（ ）A6、请将图(a)中的灯泡、开关、插座，填入图 (b)照明电路的空缺处，并给插座配装一只合理的熔断器，也在图中表示出来。7、螺丝口的灯头的螺丝套只能接在　　　　 线上,电路中开关只能接在　　　　 线上. 8、保险盒里的保险丝应是3安培,这根保险丝在使用过程中损坏,现在手中只有若干1安培的保险丝,如果想接通电源,又不违反安全原则,则使用的正确方法是　 .零火将三根保险丝并联使用10、如图所示电路中，当开关接通时，电灯不发光，若用测电笔在A，B，C，D各点测试，发现在A，B，C三点氖泡都发光，在D点氖泡不发光，可以判断线路故障是 [ ]
A．在AB段导线断路。
B．在BC段导线断路。
C．在BC段短路。
D．在CD段断路。
D试分析产生下列照明电路故障的原因。
1 电灯突然全部不亮；
2当闭合开关时，电灯一闪就熄灭了。
3原来电路正常，当闭合台灯开关时，电灯全部熄灭。
4把台灯插头 插入插座时，电灯全部熄灭。保险丝熔断灯丝烧断台灯灯座短路台灯插头处短路12．有一接在照明电路中的灯泡不亮了，检查发现灯丝完好，在灯泡未从灯头上拧下时用测电笔分别去接触灯头的两个接线柱，氖管都发光，则此灯不亮的原因可能是（ ）
A、零线断了 B、火线断了
C、开关坏了 D、无法判断A13．某室内照明电路的各灯都正常发光，现将一盏台灯的插头插进了插座里，闭合这盏台灯的开关，室内各盏灯全部熄灭，保险丝也烧断了。这可能是( )
A、台灯的功率太大了
B、台灯灯座内有短路
C、台灯的插头处有短路
D、台灯的灯丝断了B
