第7节 电的安全使用（课件 40张PPT）

电给人类生活带来了极大的方便

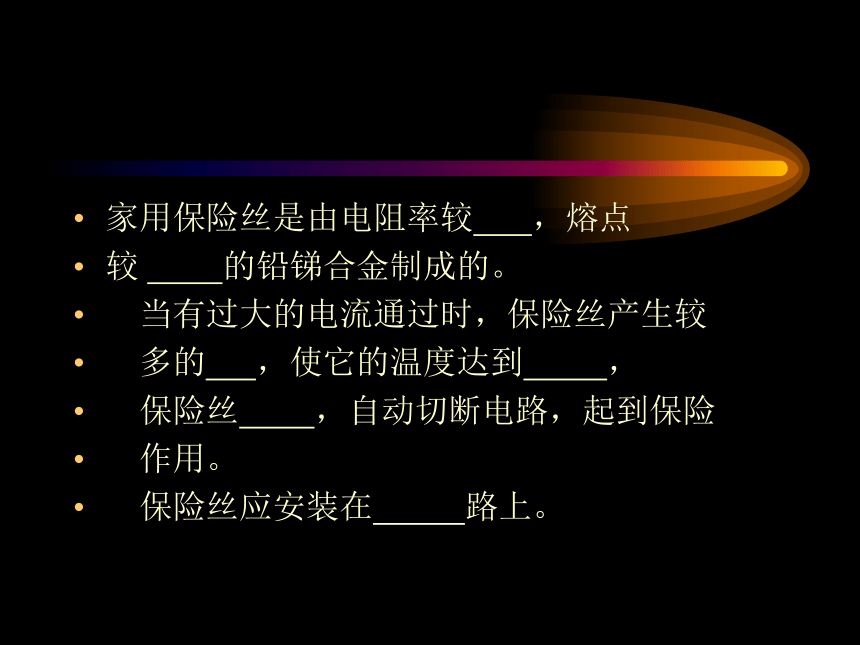

家用保险丝是由电阻率较 ，熔点
较 的铅锑合金制成的。
当有过大的电流通过时，保险丝产生较
多的 ，使它的温度达到 ，
保险丝 ，自动切断电路，起到保险
作用。
保险丝应安装在 路上。

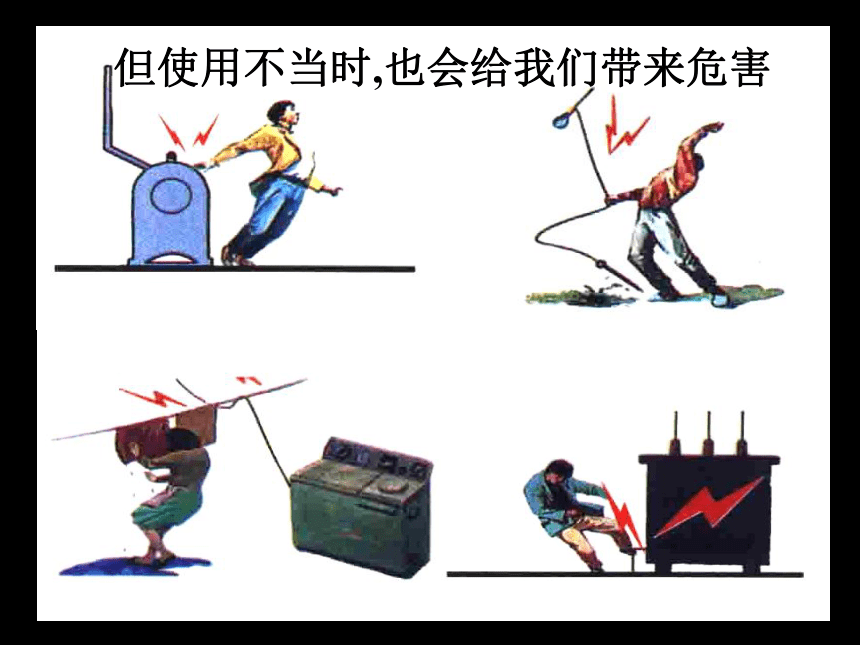

但使用不当时,也会给我们带来危害
第七节 电的安全使用

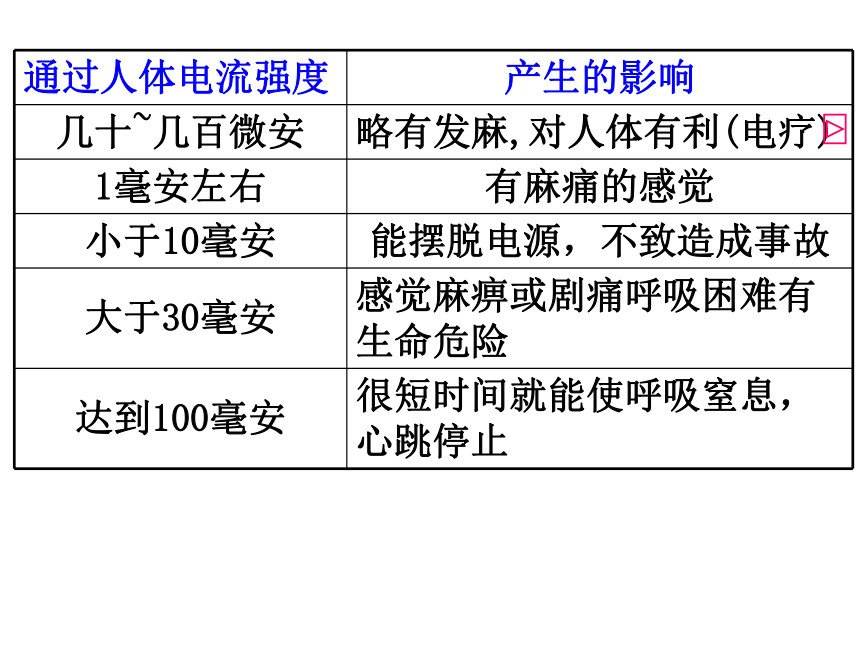

通过人体电流强度 产生的影响
几十~几百微安 略有发麻,对人体有利(电疗)
1毫安左右 有麻痛的感觉
小于10毫安 能摆脱电源，不致造成事故

大于30毫安 感觉麻痹或剧痛呼吸困难有 生命危险

达到100毫安 很短时间就能使呼吸窒息， 心跳停止
触电和触电事故并不等同，触电的危害程度主要取决于通过人体的电流大小。
大于30毫安
通过人体电流强度 产生的影响
几十~几百微安 略有发麻,对人体有利(电疗)
1毫安左右 有麻痛的感觉
小于10毫安 能摆脱电源，不致造成事故

感觉麻痹或剧痛呼吸困难有 生命危险

达到100毫安 很短时间就能使呼吸窒息， 心跳停止

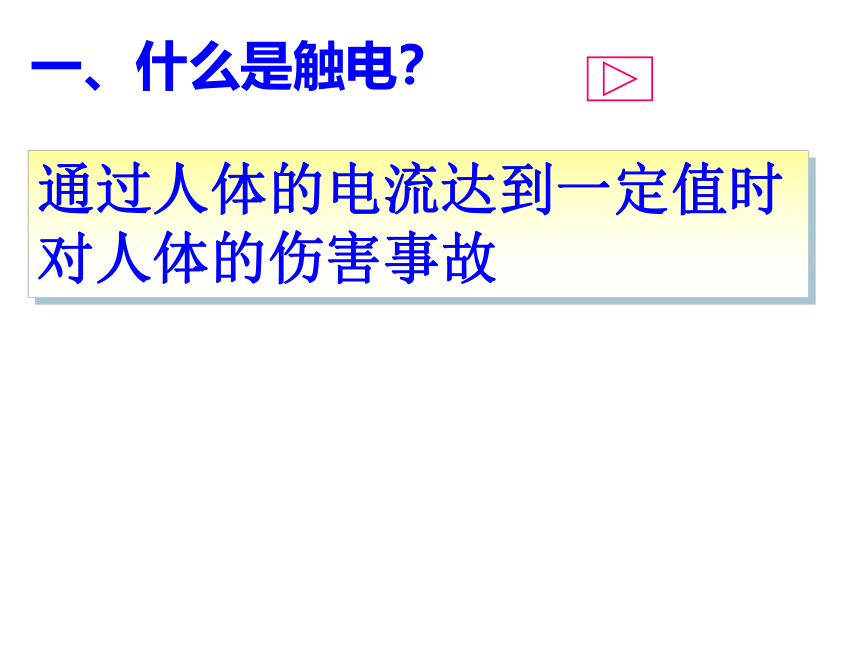

一、什么是触电？
通过人体的电流达到一定值时对人体的伤害事故

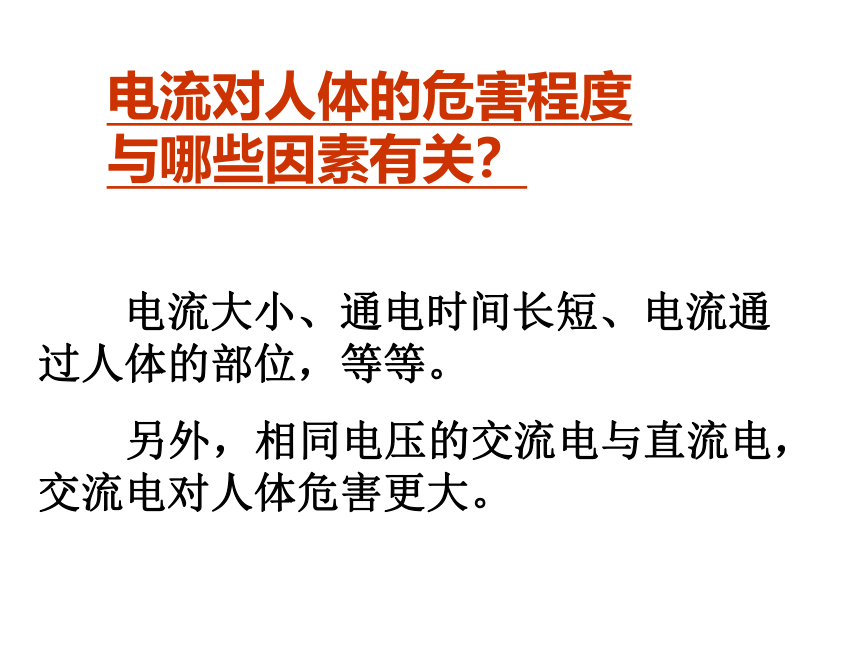

电流大小、通电时间长短、电流通过人体的部位，等等。
另外，相同电压的交流电与直流电，交流电对人体危害更大。
电流对人体的危害程度与哪些因素有关？
人体的电阻是不同的

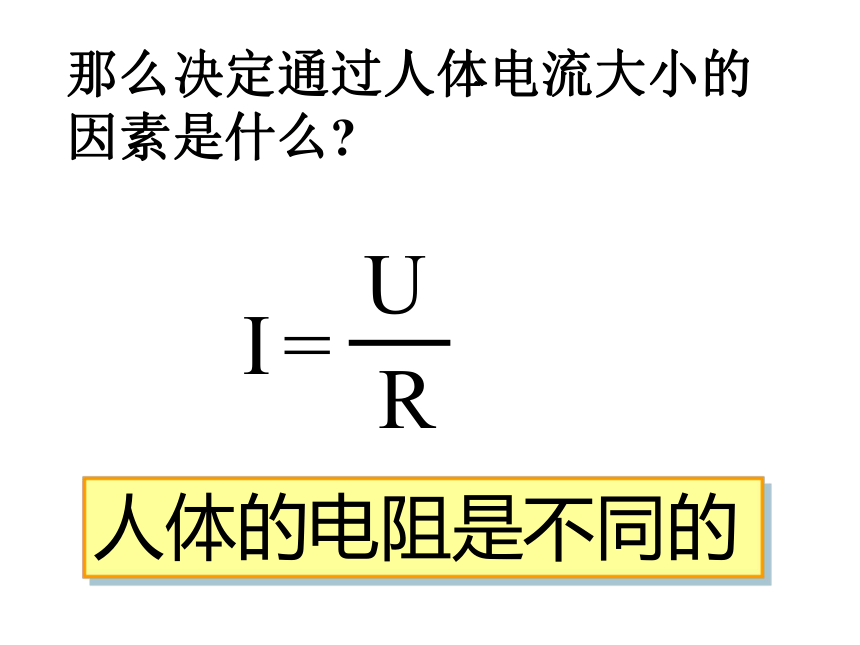

那么决定通过人体电流大小的因素是什么?

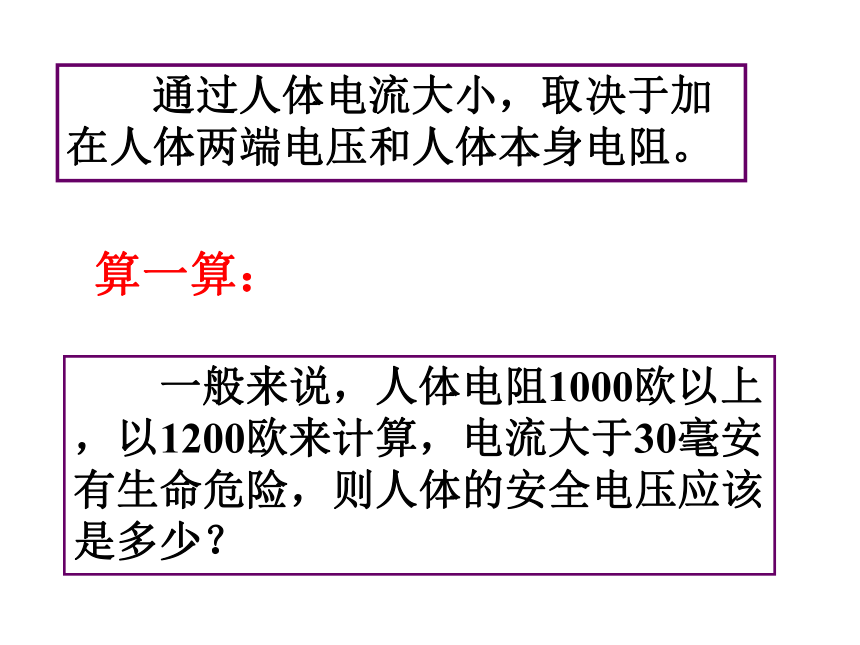

通过人体电流大小，取决于加在人体两端电压和人体本身电阻。
算一算：
一般来说，人体电阻1000欧以上
，以1200欧来计算，电流大于30毫安
有生命危险，则人体的安全电压应该
是多少？
二、有电压加在人体两端就一定会触电死亡吗？安全电压值是多少？在此情况下绝对安全吗？
一般情况下，36伏以下的电压
才是安全的。
家庭电路的电压是不是安全的呢？
在潮湿、矿井下、有腐蚀性气体的地方
安全电压应在24V 甚至12V以下。
三、家庭电路中的触电事故是怎样发生的？
单线触电
双线触电
单线触电：
双线触电：
站在地上的人触到火线，则电流由火线进入人体到地，经地线形成回路，造成触电事故。
站在绝缘体上的人若同时触到两根电线时，电流将由火线进入人体到另一根线（零线）而形成回路，造成触电事故。
一般家庭电路中的触电事故都是
直接或间接与火线接触而造成的。
四、触电的急救措施
该怎么办呢？
火灾时要首先切断电源，再泼水。
拉电闸、人工呼吸、救护车
低压触电的形式及处理方法：
高压危险
你知道这是什么标志吗？
五、高压触电的两种形式
高压电弧触电
高压带电体不但不能接触，而且不能靠近．高压触电有两种：

（1）电弧触电：人与高压带电体距离到一定值时，高压带电体与人体之间会发生放电现象，导致触电．

(2）跨步电压触电：高压电线落在地面上时，在距高压线不同距离的点之间存在电压．人的两脚间存在足够大的电压时，就会发生跨步电压触电
高压触电的形式及处理方法：
六、家庭电路安全用电的常识
日常用电时，应特别警惕的是本来不该带电的物体带了电，本来是绝缘的物体的却不绝缘了。所以应该注意：
(1)防止灯座、插头、电线等绝缘部分损坏；
(2)保持绝缘部分干燥；
(3)避免电线跟其它金属物接触；
(4)定期检查及时维修线路及用电设备。
七、家庭电路及其它电路安全用电常识
时应切断电源
擦灯泡和灯具
不要在上面晾衣服
架空线是裸线不
壳要接地线
家用电器外
架空线远一些
电视天线应离
1
2
3
4
八、安全用电原则：
不接触低压带电体
不靠近高压带电体
（低压勿摸，高压勿近）
触电
课堂训练
提问：人体接触220V裸线触电，而鸟儿2脚站在高压裸电线上却相安无事，这是为什么？
A、鸟儿电阻小
B、鸟儿干燥不导电
C、鸟儿两只脚在同一根线上
D、鸟儿体积小
分析：人和鸟都是导体，人站在地上和220V火线接触造成触电事故，高压电线上的电压是指两根高压线之间或高压线与地面之间的电压，鸟儿两只脚站在同一根高压线上且靠很近，电压很小，故不触电
√
1、安全用电的原则是 ， 。一般情况下， 的电压是安全电压。
不接触低压带电体，
不靠近高压带电体。
低于36伏
2、下列关于人体触电的说法正确的是（ ）
A．只要有电流通过人体就会发生触电事故
B．只有高压电才会发生触电事故，低压电路不会触电
C．发现有人触电，应迅速把他拉开，使他脱离电源
D．高压电不但接触会触电，就是靠近它也会发生触电事故
D
3、为了用电安全，下列注意点中不正确的是( )
A.不准用剪刀或绝缘柄破损的钳子剪带电的导线
B.不准在电线上晾衣服
C.发现有人触电时，应立即用手将他拉离电源
D.发现输电线的断头落在地上，不要走近，更不准去拾

C
如果因为电线短路而失火，能否立即用水去灭火？为什么？
不能，因不纯净的水可导电，会加重灾情．必须迅速切断电源，用砂土、灭火器扑灭火焰．
1、当发现有人触电时，应该立即（ ）
A 空手将触电人拉开
B 将电源线拉开，立即将病人送医院
C 赶快找电工师傅来处理
D 拉下闸刀或用干木棒将电源线挑开，
立即人工呼吸
D
课堂练习：
2、某同学站在干燥的凳子上检修电灯，以下
操作，不正确又是十分危险的是（ ）
A 一手接触火线进行检修
B 一手接触零线进行检修
C 一手接触火线，另一手扶在水泥墙上
进行检修
D 一手接触零线，另一手扶在水泥墙上
进行检修
C
3、两节干电池给一只“R=10欧”灯泡正常发光
，通过的电流为____毫安。一般说，通过人
体的电流超过____毫安就有生命危险。
问：两节干电池能“触死”人吗？为什么？
300
30
4、小李家中的电灯不亮，电冰箱等用电器也
不工作，但检查保险丝没有熔断，用测电
笔测试所有的导线接头及用电器时，测电
笔氖管均发光，则他家的电路故障可能是
（ ）
A 入户电源线的火线某处断路
B 入户电源线的零线某处断路
C 入户电源线的某处火线和零线短路
D 供电局停电
B
5、右图所示，哪一个
元件接错了？（ ）
A 灯A及S1
B 灯B及S2
C 插座C
D 插座D
C
6、现代家庭电器化程度越来越高用电安全是一个十分突出的问题，下表提供了一组人体电阻数据。
(1)一个潮湿的人，赤脚站在
地上，由于不小心，手接触
火线，发生触电事故，则通
过人体的电流是什么？
测 量 项 目 完全干燥时 出汗或潮湿时
手与手之间电阻 200千欧 5千欧
手与脚之间电阻 300千欧 8.8千欧
手与塑料鞋底
之间电阻
8000千欧
10千欧
7、测电笔内部有一个大电阻，这样当测电笔的
笔尖接触家庭电路的火线时，使得加在人体
上的电压在安全范围内，当测电笔氖管发光
放电时的电流为0.32毫安，问：此大电阻的
阻值至少应大于多少欧？
（不计氖管发光时的电阻）
5.75×105欧（575千欧）
