第1章 电与磁专题训练（22张ppt）

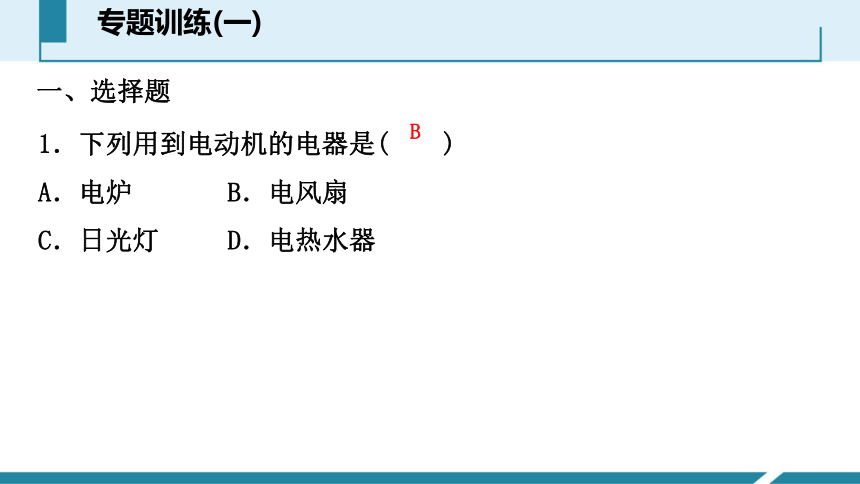

课件22张PPT。1．下列用到电动机的电器是(　　)
A．电炉 B．电风扇

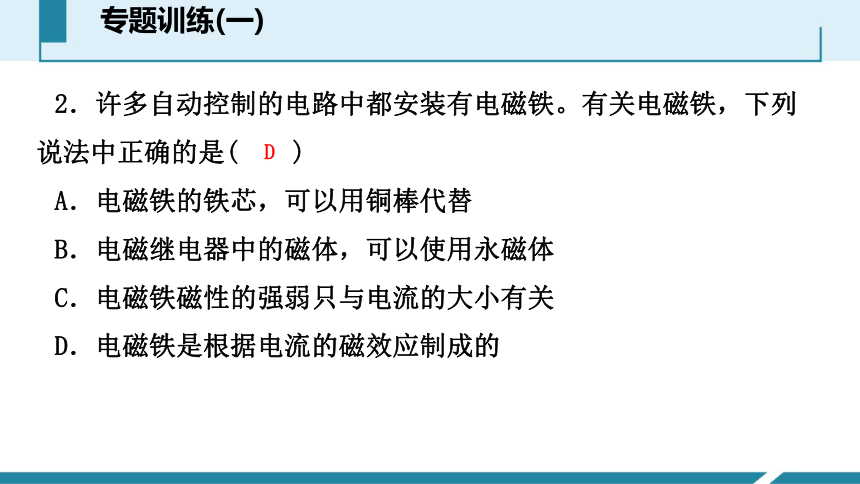

C．日光灯 D．电热水器专题训练(一)一、选择题B2．许多自动控制的电路中都安装有电磁铁。有关电磁铁，下列说法中正确的是(　　)
A．电磁铁的铁芯，可以用铜棒代替
B．电磁继电器中的磁体，可以使用永磁体
C．电磁铁磁性的强弱只与电流的大小有关

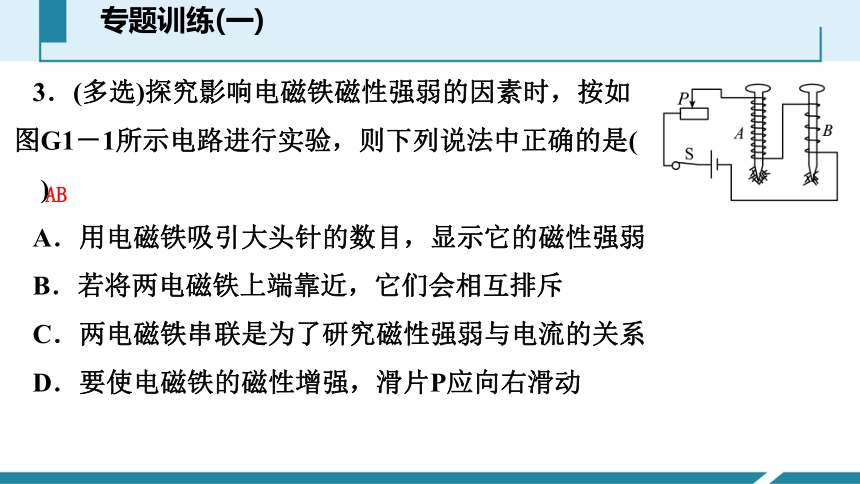

D．电磁铁是根据电流的磁效应制成的专题训练(一)D3．(多选)探究影响电磁铁磁性强弱的因素时，按如图G1－1所示电路进行实验，则下列说法中正确的是(　　)
A．用电磁铁吸引大头针的数目，显示它的磁性强弱
B．若将两电磁铁上端靠近，它们会相互排斥
C．两电磁铁串联是为了研究磁性强弱与电流的关系

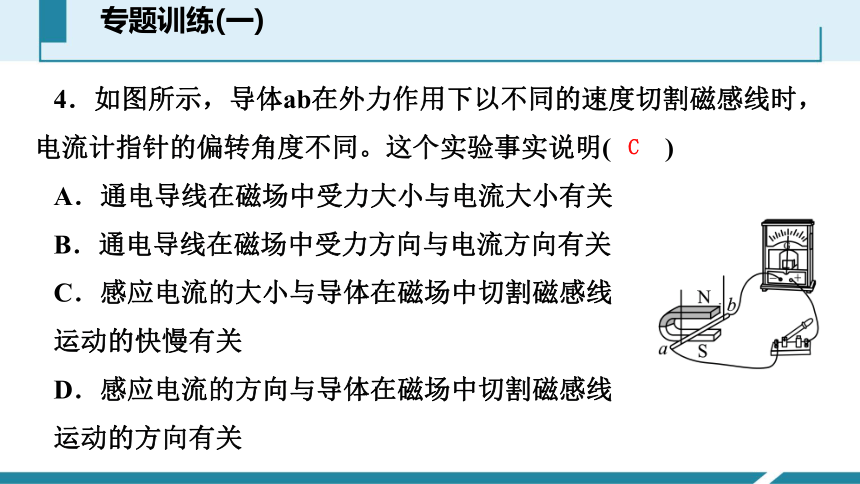

D．要使电磁铁的磁性增强，滑片P应向右滑动专题训练(一)AB4．如图所示，导体ab在外力作用下以不同的速度切割磁感线时，电流计指针的偏转角度不同。这个实验事实说明(　　)
A．通电导线在磁场中受力大小与电流大小有关
B．通电导线在磁场中受力方向与电流方向有关
C．感应电流的大小与导体在磁场中切割磁感线
运动的快慢有关
D．感应电流的方向与导体在磁场中切割磁感线

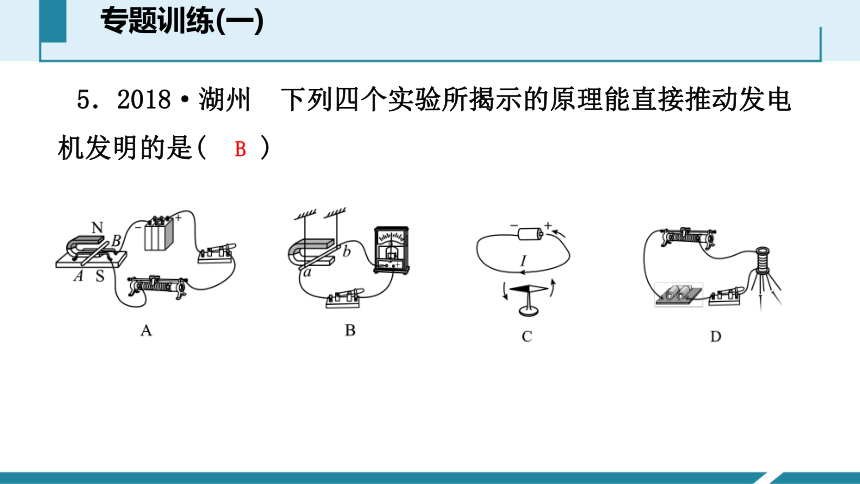

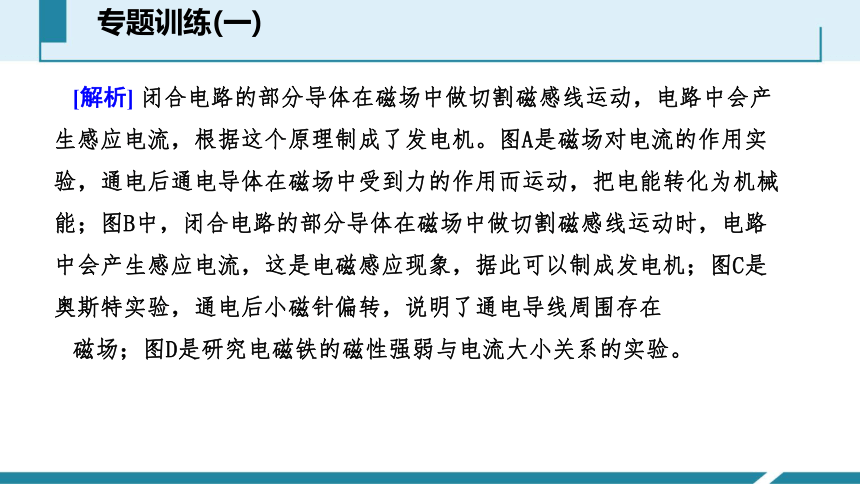

运动的方向有关专题训练(一)C专题训练(一)5．2018·湖州 下列四个实验所揭示的原理能直接推动发电机发明的是(　　)B专题训练(一)[解析] 闭合电路的部分导体在磁场中做切割磁感线运动，电路中会产生感应电流，根据这个原理制成了发电机。图A是磁场对电流的作用实验，通电后通电导体在磁场中受到力的作用而运动，把电能转化为机械能；图B中，闭合电路的部分导体在磁场中做切割磁感线运动时，电路中会产生感应电流，这是电磁感应现象，据此可以制成发电机；图C是奥斯特实验，通电后小磁针偏转，说明了通电导线周围存在

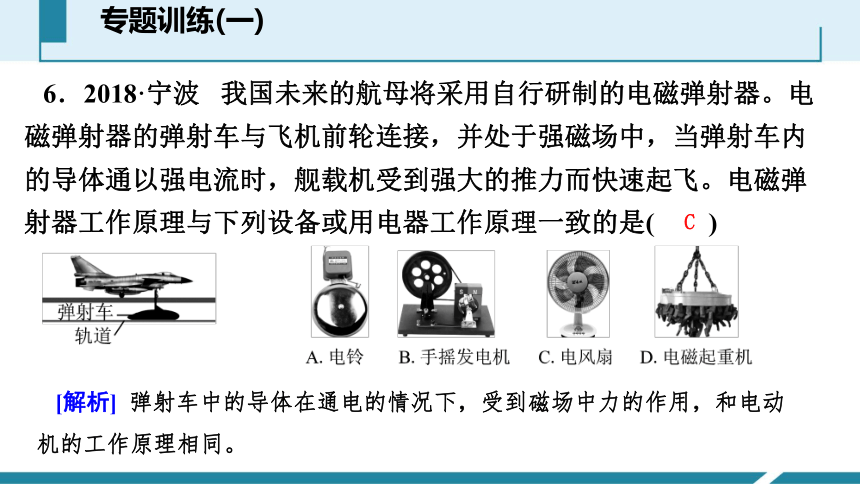

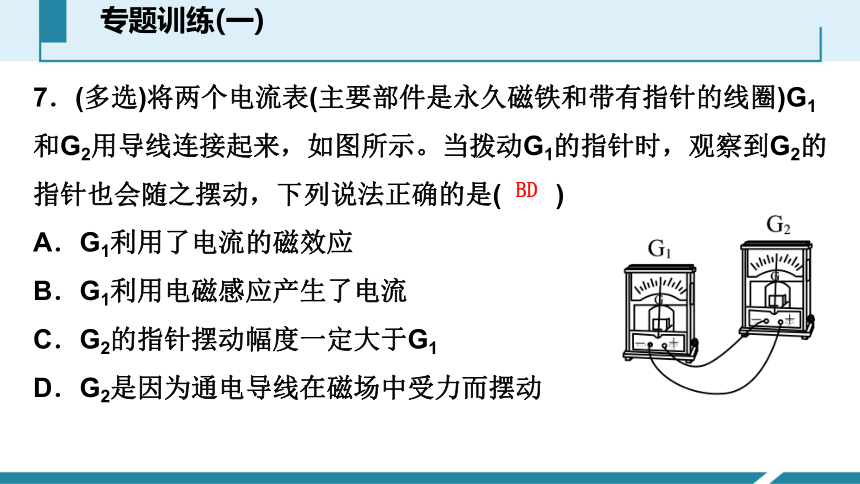

磁场；图D是研究电磁铁的磁性强弱与电流大小关系的实验。专题训练(一)6．2018·宁波 我国未来的航母将采用自行研制的电磁弹射器。电磁弹射器的弹射车与飞机前轮连接，并处于强磁场中，当弹射车内的导体通以强电流时，舰载机受到强大的推力而快速起飞。电磁弹射器工作原理与下列设备或用电器工作原理一致的是(　　)C[解析] 弹射车中的导体在通电的情况下，受到磁场中力的作用，和电动机的工作原理相同。专题训练(一)7．(多选)将两个电流表(主要部件是永久磁铁和带有指针的线圈)G1和G2用导线连接起来，如图所示。当拨动G1的指针时，观察到G2的指针也会随之摆动，下列说法正确的是(　　)
A．G1利用了电流的磁效应
B．G1利用电磁感应产生了电流
C．G2的指针摆动幅度一定大于G1
D．G2是因为通电导线在磁场中受力而摆动BD专题训练(一)[解析]据题意可知：电流表主要部件是永久磁铁和带有指针的线圈，G1和G2用导线连接起来。当拨动G1的指针时，相当于G1中的线圈做切割磁感线运动，电路中会产生感应电流；由于两个电表构成了闭合电路，故电流会通过G2表中的线圈，而该线圈处于磁场中，由于通电导线在磁场中受力的作用，所以G2的指针也会偏转；由于导线有电阻，感应电流通过导线时因发热会损失掉一部分电能，故G2的指针摆动幅度一定小于G1。专题训练(一)8．图是一款能发电的魔方充电器，转动魔方时，它根据____________(填“电流的磁效应”“电磁感应”或“通电导体在磁场中受力”)的原理发电，这个过程是________能转化为电能，产生的电能储存于魔方内。魔方还能通过USB接口给移动设备充电，给移动设备充电时魔方相当于电路中的________(填“电源”或“用电器”)。机械电磁感应电源专题训练(一)9．如图所示的演示实验，所研究的原理与发电机的原理相同的是图________，与电动机的原理相同的是图________，模拟奥斯特实验的装置是图________。丙乙甲专题训练(一)10．如图所示的闭合电路中，物体ab静止，当蹄形磁铁竖直向上运动时，灵敏电流表的指针________(填“会”或“不会”)偏转。让铜棒ab向右缓慢运动时，灵敏电流表的指针偏转的角度较小；快速运动时，指针偏转的角度较大，这说明感应电流的大小与________________有关。__________(填“动圈式话筒”或“动圈式扬声器”)是应用电磁感应原理制成的。动圈式话筒不会导体切割磁感线的速度专题训练(一)11．如图所示，A、B弹簧下方分别吊着软铁棒和条形磁铁，闭合开关，将滑动变阻器的滑片逐渐向右移动时，A弹簧的长度将________，B弹簧的长度将________。(均填“伸长”“缩短”或“不变”)伸长缩短专题训练(一)12.黄勇豪家的小型养鸡场用电热孵化机孵化小鸡，很担心半夜停电。为此他设计了一个停电提醒器(如图所示)，需要时把它的插头插入电源插座并闭合开关S即可。如果停电，因为电磁铁________(填“得到”或“失去”)磁性，衔铁就会被________(填“吸合”或“释放”)，电铃就发声提醒。释放失去专题训练(一)三、作图题
13．开关闭合后磁感线的形状如图所示，请标出磁铁A的磁极和磁感线的方向。如图所示专题训练(一)14．如图所示是利用太阳能给LED路灯供电的自动控制电路的原理示意图。其中，R是光敏电阻，光敏电阻的阻值R随光照强度的增强而减小。白天，太阳能电池板与蓄电池构成回路将太阳能转化为化学能储存在大容量蓄电池内。傍晚，当光照强度小于一定值时，蓄电池与LED构成回路，路灯开始工作。请用笔画线将电路原理图连接完整，使工作电路能正常工作(与触点的接线只能接在静触点上，图中已给出静触点D、E、F、G的四根引线，注意连线不能交叉)。专题训练(一)如图所示专题训练(一)四、实验探究题
15．小双想探究感应电流的大小与什么因素有关，他设计了如图所示的装置进行实验。铁块上绕有导线，线框与灵敏电流表相连(线框高度大于铁块高度，实验过程中线框不旋转)。专题训练(一)(1)当开关闭合时，电磁铁的A端是________极。
(2)让线框分别从h1和h2(h2大于h1)高度竖直下落并穿入磁极A、B之间，电流表指针对应的偏转角度分别为θ1和θ2(θ2大于θ1)，这样做的目的是探究感应电流的大小与线框切割磁感线的__________是否有关。S速度专题训练(一)(3)把变阻器的滑片移至左端，线框从h1的高度下落，电流表指针的偏转角为θ3，观察到θ3大于θ1，表明感应电流的大小还与磁场__________有关。
(4)将电源的正、负极对调，让线框从h1的高度下落，电流表的指针反转，此现象说明：感应电流的方向与磁感线的____________有关。强弱方向专题训练(一)[解析] (1)由图可知，电流从左边电磁铁的左端流入，根据右手螺旋定则可以知道，电磁铁的A端为S极。(2)感应电流的大小与导体切割磁感线的速度有关；线框分别从h1和h2(h2大于h1)高度竖直下落并穿入磁极A、B之间，h2的高度高，线框切割磁感线时的速度大，产生的感应电流越大，所以该实验是为了探究感应电流的大小与线框切割磁感线的速度有关。(3)影响电磁铁磁性强弱的因素有电流大小和线圈匝数的多少，在其他因素一定时，电流越大，磁场越强；把变阻器的滑片移至左端，滑动变阻器接入电路的电阻最小，电路电流最大，则电磁铁的磁性最强；在导体切割磁感线速度不变的情况下，观察到θ3大于θ1，说明产生的感应电流增大；故感应电流的大小与磁场强弱有关。(4)将电源的正、负极对调，磁感线的方向发生了变化，让线框从h1的高度下落，电流表的指针反转，这说明感应电流的方向发生了变化，故感应电流的方向与磁感线的方向有关。
