浙教版八年级下册科学同步练习卷： 1.1 指南针为什么能指方向

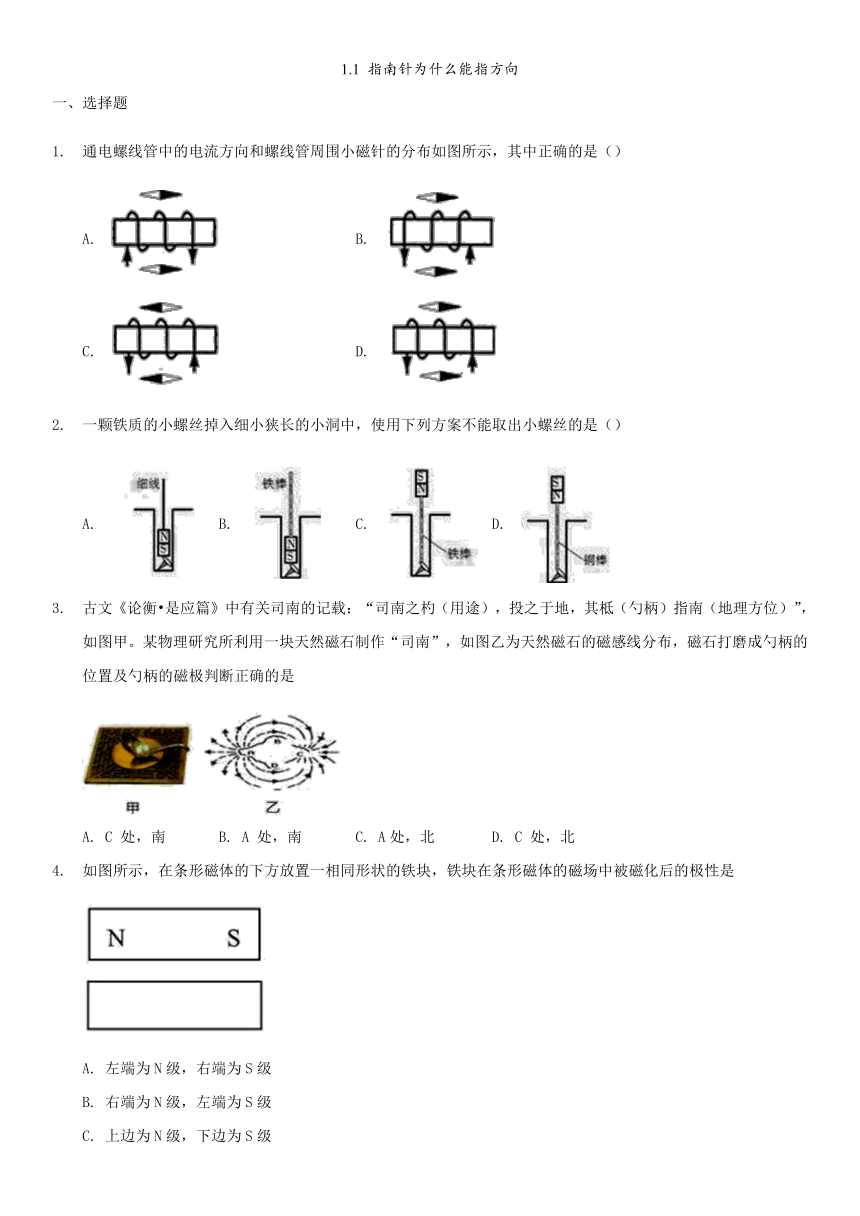

1.1 指南针为什么能指方向
一、选择题
通电螺线管中的电流方向和螺线管周围小磁针的分布如图所示，其中正确的是（）
A. B.
C. D.
一颗铁质的小螺丝掉入细小狭长的小洞中，使用下列方案不能取出小螺丝的是（）
A. B. C. D.
古文《论衡?是应篇》中有关司南的记载：“司南之杓（用途），投之于地，其柢（勺柄）指南（地理方位）”，如图甲。某物理研究所利用一块天然磁石制作“司南”，如图乙为天然磁石的磁感线分布，磁石打磨成勺柄的位置及勺柄的磁极判断正确的是

A. C 处，南 B. A 处，南 C. A处，北 D. C 处，北
如图所示，在条形磁体的下方放置一相同形状的铁块，铁块在条形磁体的磁场中被磁化后的极性是

A. 左端为N级，右端为S级
B. 右端为N级，左端为S级
C. 上边为N级，下边为S级
D. 下边为N级，上边为S级


假如你是一名航天员，驾驶飞船登上月球，想探测月球表面附近是否有磁场，下列工具中最理想的是（）
A. 灵敏电流表 B. 灵敏电压表 C. 灵敏指南针 D. 闭合导线
﹒如图所示为一森林俯视图，某探险小组进入森林后在Q处迷失方向，为走出森林，他们借助指南针来辨别方向，指南针的指向如图所示，那么他们正确的前进方向应沿着指南针所在位置的（）

A. E方向 B. F方向 C. G方向 D. H方向
在一个黑色塑料盒内放一根条形磁体，盒盖上标有8个数字，在盒外放有四个小磁针，受到盒内条形磁体的影响，小磁针静止后指向如图所示(小磁针涂黑部分为N极)，则盒内条形磁体放置的位置是

A. N极靠近5，S极靠近1
B. N极靠近1，S极靠近5
C. N极靠近3，S极靠近7
D. N极靠近4，S极靠近8


一同学设计了一种判断电源“+”，“﹣”极的方法：在水平桌面上放一枚小磁针，在小磁的西面放一个螺线管，如图所示，接通开关后，小磁铁的N极向东偏转，则下列判断中正确的是

A. 电源a端是正极，在电源外部自由电荷由b流向a
B. 电源a端是正极，在电源外部自由电荷由a流向b
C. 电源b端是正极，在电源外部自由电荷由a流向b
D. 电源b端是正极，在电源外部自由电荷由b流向a
地球是一个巨大的球体，下列图中有关地磁体的示意图正确的是（）
A. B.
C. D.
如图,在乙向右移动过程中两者始终互相吸引,则下列说法中正确的是（）

A. 只有甲有磁性
B. 两者都有磁性
C. 只有乙有磁性
D. 两者都没有磁性


下列四幅图中，磁感线的方向正确的是（）
A. ? B.
C. ? D. ?
一个能绕中心转动的小磁针原先静止在图示位置上。后来在它所在的区域外加了较强的新磁场，磁感线如图所示，则小磁针在加入磁场后（）

A. 仍静止在原先位置上
B. 连续转动，不能停止
C. 只有N极受力，N极最终停在水平向右方向
D. 两极都受力，S极最终停在水平向左方向
二、解答题
磁体旁小磁针静止时所指的方向如图所示，画出小磁针所在处的磁感线及方向，并标出磁体的N、S极．（小磁针黑端为N极）

某市科技馆有机器人和参观者下象棋的展台。机器人取放棋子时用一根“手指”接触棋子表面就可以实现（如图所示），其奥秘是“手指”内部有电磁铁。
（1）机器人取放棋子是利用了电磁铁的______________（填“磁性有无”或“磁极方向”）可以控制的特点。
（2）制作象棋子的材料应该是下列常见金属材料中的_____________。
?A.铁?????????? B.铜????????? C.铝

答案
1.【答案】D
2.【答案】D
3.【答案】A
4.【答案】B
5.【答案】C
6.【答案】B
7.【答案】A
8.【答案】C
9.【答案】C
10.【答案】C
11.【答案】A
12.【答案】D
13.【答案】
14.【答案】（1）磁性有无
（2）A
