第6节 家庭电路 提高练习

中小学教育资源及组卷应用平台


1.6家庭电路提高练习
一、选择题（共15小题；每小题2分；共30分）
1.照明电路熔断器的保险丝应该选用（?? ）
A.铜丝 B.铁丝 C.铅锑合金丝 D.任何金属丝都行
2.下列现象不会引起家庭电路火灾的是（?? ）
A.电路中接入用电器过多? B.用电器短路 C.开关内两根线相碰? D.线路老化
3.对家庭电路的安装过程，下列要求正确的是（?? ）
A.按照进户线→电能表→总开关→熔断器→用电器顺序安装
B.控制各灯具的开关都应装在零线上
C.所有家用电器和插座都要串联，并且用电器与控制它的开关也要串联
D.三孔插座有时不需要接地
4.某家庭电路的部分电路如图所示，其中甲、乙两处分别装用电器和开关。对此电路，下列说法正确
的是（?? ）
火线上的保险丝应该改装到零线上 B.甲处应装用电器，乙处应装开关
C.当电路中同时接入多个用电器时，通过保险丝的电流增大D.当保险丝熔断后，可以用铜丝代替

第4题图 第5题图
5.如图所示电路，开关闭合后，两灯都不亮，用一根导线连接a、b两点后，两灯仍不亮，再用这根
导线连接b、c两点后，两灯还是不亮：仍然用这根导线连接b、d两点后，灯L1亮而灯L2不亮，假设故障是下列中的一个，那么故障可能是??? (????? )
A.灯L1断路 B.灯L1短路 C.灯L2断路 D.开关的接线柱处断开
6.某同学在学习了有关家庭电路的知识后安装了四盏电灯,你认为其中正确的是（???? ）
A.??B.?? C.?D.?
7.某家庭电路的组成如图所示，下列说法不正确的是(?? )

?控制灯泡的开关必须接在火线上?????????????????????????
B.?图中的四个插座都是并联的
?有金属外壳的家用电器必须使用三孔插座，以确保安全??????????
D.?彩灯接入电路后都不亮，可能是其中的一个小彩灯短路

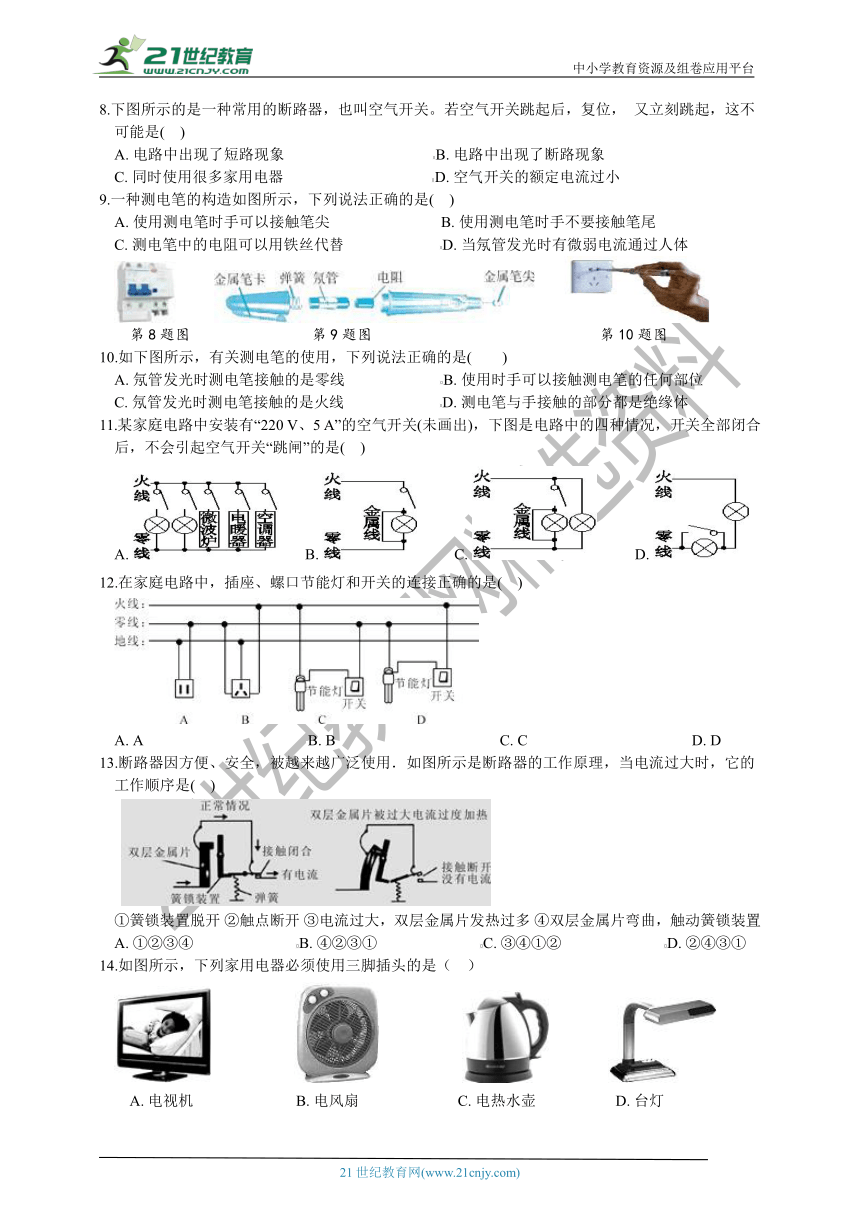

8.下图所示的是一种常用的断路器，也叫空气开关。若空气开关跳起后，复位， 又立刻跳起，这不
可能是(?? )
A.?电路中出现了短路现象???????????????????????????????????????B.?电路中出现了断路现象
C.?同时使用很多家用电器???????????????????????????????????????D.?空气开关的额定电流过小
9.一种测电笔的构造如图所示，下列说法正确的是(?? )
A.?使用测电笔时手可以接触笔尖?????????????????????????????B.?使用测电笔时手不要接触笔尾
C.?测电笔中的电阻可以用铁丝代替?????????????????????????D.?当氖管发光时有微弱电流通过人体

第8题图 第9题图 第10题图
10.如下图所示，有关测电笔的使用，下列说法正确的是(?????? )
A.?氖管发光时测电笔接触的是零线?????????????????????????B.?使用时手可以接触测电笔的任何部位
C.?氖管发光时测电笔接触的是火线?????????????????????????D.?测电笔与手接触的部分都是绝缘体
11.某家庭电路中安装有“220 V、5 A”的空气开关(未画出)，下图是电路中的四种情况，开关全部闭合
后，不会引起空气开关“跳闸”的是(?? )
A.?? B.? C.???????????D.?
12.在家庭电路中，插座、螺口节能灯和开关的连接正确的是(?? )

A.?A???????????????????????????????????????????B.?B???????????????????????????????????????????C.?C???????????????????????????????????????????D.?D
13.断路器因方便、安全，被越来越广泛使用．如图所示是断路器的工作原理，当电流过大时，它的
工作顺序是(?? )

①簧锁装置脱开?②触点断开?③电流过大，双层金属片发热过多?④双层金属片弯曲，触动簧锁装置
A.?①②③④???????????????????????????B.?④②③①???????????????????????????C.?③④①②???????????????????????????D.?②④③①
14.如图所示，下列家用电器必须使用三脚插头的是（?? ）

A.?电视机???????????????????????????B.?电风扇 ??C.?电热水壶?????????????????????D.?台灯

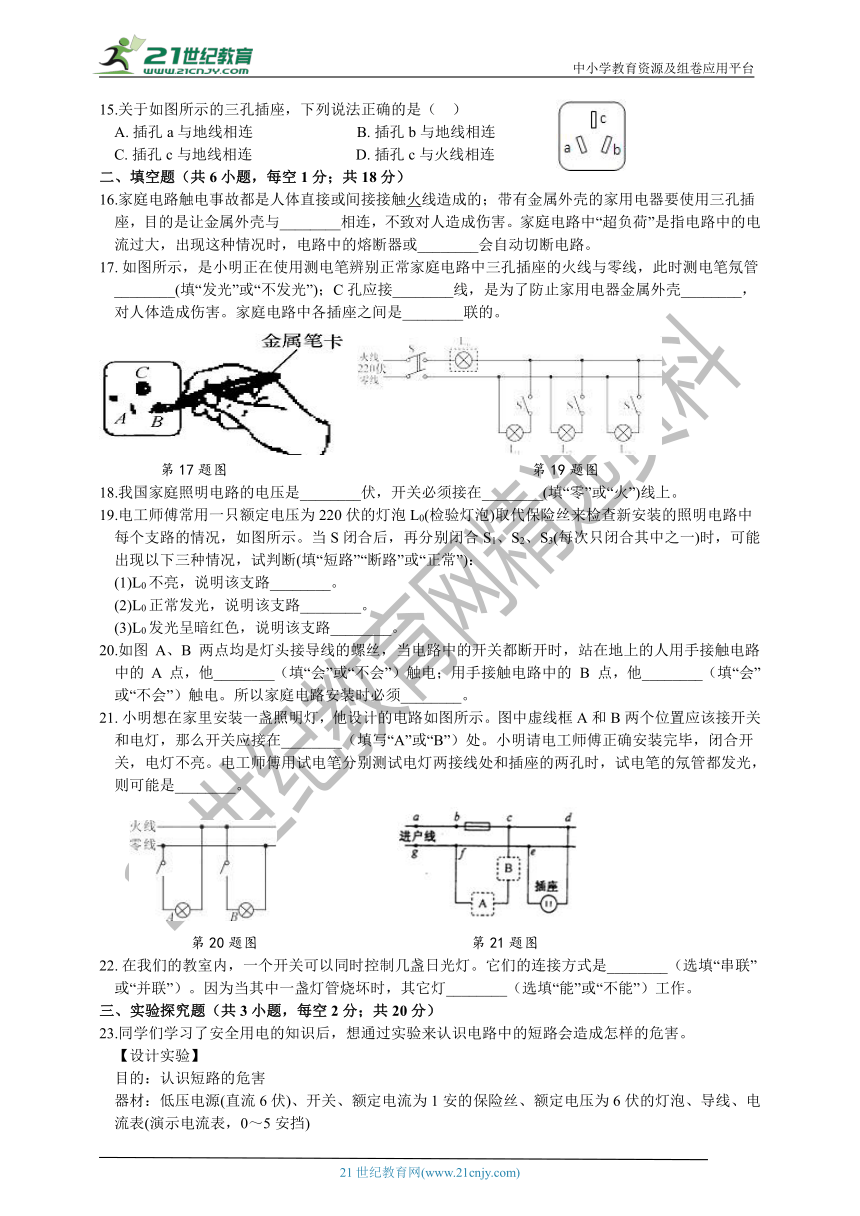

15.关于如图所示的三孔插座，下列说法正确的是（?? ）
A.?插孔a与地线相连?????????? ?B.?插孔b与地线相连???????????
C.?插孔c与地线相连??????????? D.?插孔c与火线相连
二、填空题（共6小题，每空1分；共18分）
16.家庭电路触电事故都是人体直接或间接接触火线造成的；带有金属外壳的家用电器要使用三孔插
座，目的是让金属外壳与________相连，不致对人造成伤害。家庭电路中“超负荷”是指电路中的电
流过大，出现这种情况时，电路中的熔断器或________会自动切断电路。
如图所示，是小明正在使用测电笔辨别正常家庭电路中三孔插座的火线与零线，此时测电笔氖管
________(填“发光”或“不发光”)；C孔应接________线，是为了防止家用电器金属外壳________，对人体造成伤害。家庭电路中各插座之间是________联的。

第17题图 第19题图
18.我国家庭照明电路的电压是________伏，开关必须接在________(填“零”或“火”)线上。
19.电工师傅常用一只额定电压为220伏的灯泡L0(检验灯泡)取代保险丝来检查新安装的照明电路中
每个支路的情况，如图所示。当S闭合后，再分别闭合S1、S2、S3(每次只闭合其中之一)时，可能
出现以下三种情况，试判断(填“短路”“断路”或“正常”)：
(1)L0不亮，说明该支路________。
(2)L0正常发光，说明该支路________。
(3)L0发光呈暗红色，说明该支路________。
20.如图 A、B 两点均是灯头接导线的螺丝，当电路中的开关都断开时，站在地上的人用手接触电路
中的 A 点，他________（填“会”或“不会”）触电；用手接触电路中的 B 点，他________（填“会”
或“不会”）触电。所以家庭电路安装时必须________。
小明想在家里安装一盏照明灯，他设计的电路如图所示。图中虚线框A和B两个位置应该接开关
和电灯，那么开关应接在________（填写“A”或“B”）处。小明请电工师傅正确安装完毕，闭合开关，电灯不亮。电工师傅用试电笔分别测试电灯两接线处和插座的两孔时，试电笔的氖管都发光，则可能是________。

第20题图 第21题图
在我们的教室内，一个开关可以同时控制几盏日光灯。它们的连接方式是________（选填“串联”
或“并联”）。因为当其中一盏灯管烧坏时，其它灯________（选填“能”或“不能”）工作。
三、实验探究题（共3小题，每空2分；共20分）
23.同学们学习了安全用电的知识后，想通过实验来认识电路中的短路会造成怎样的危害。
【设计实验】
目的：认识短路的危害
器材：低压电源(直流6伏)、开关、额定电流为1安的保险丝、额定电压为6伏的灯泡、导线、电
流表(演示电流表，0～5安挡)
(1)【进行实验】
a.如图，CD间接上一段保险丝，AB间接入电流表，其他部分按图所示连接好电路。
b.当开关闭合时，灯泡________?(填“发光”或“不发光”)，电流表
________?(填“有”或“无”)示数。
c.断开开关，在BD间接一根粗铜丝，当闭合开关的瞬间，你将
会观察到________?
A. 电流表读数稳定不变，灯泡不亮
B. 电流表的指针无示数，保险丝不会熔断
C. 电流表读数稳定不变，灯泡正常发光
D. 电流表的指针迅速摆动较大的幅度，保险丝也随即熔断
(2)【分析论证】B、D间接入铜丝时，灯泡被短路。根据欧姆定律知道，闭合开关的瞬间，线路中
的电流________，通过保险丝和导线的电流________?(填“超过”“等于”或“小于”)额定电流，保险丝
因发热而熔断，而接入的铜丝却不易熔断，从而使用电器损坏或烧毁导线，严重的会引起________。
在“保险丝熔断与哪些因素有关”的探究活动中，同学们猜想：保险丝的熔断可能与保险丝的材料、
熔点、粗细、长度、电路中的电流大小、通电时间等因素有关．接着，他们分小组合作进行实验探究．实验器材有：电池、导线、开关、电流表、滑动变阻器、保险丝等。
(1)某小组选择“保险丝熔断与保险丝粗细的关系”进行实验探究．图为同学们设计的实验电路图．表一为同种材料、不同规格的保险丝，他们应该从表中选择________?的保险丝，分别接入电路中AB，CD两处进行实验比较。
规格\代号 a b c d e f
长度l/cm 3 4 3 4 3 4
截面直径d/mm 0.20 0.20 0.29 0.29 0.40 0.40
(2)实验中发现：由于保险丝较细，不易观察到保险丝何时熔断，同时，大家也想知道粗细不同的保险丝的熔断电流大约是多少．于是，对电路进行了改造，完善了设计实验方案．请你在虚线框中画出改进后的实验电路图并简要写出实验方法。
?
(3)表二为同种材料的保险丝的部分参数．

请你分析上述表格中数据特点，归纳出其中的规律（写出两条）．
;
.


四、解答题（共3小题；25小题10分；26小题10分；27小题12分；共32分）
25.如图所示，把带有开关的电灯和三孔插座正确连入电路。

如图甲所示是测电笔的结构，当用它插入插座的左孔时氖管不亮， 插入右孔时氖管发光，则说明
火线在插座的________孔。测电笔内部有一个大电阻，它的作用使人使用的时候处于安全状态。若测电笔氖管发光放电时的电流为 0.36 毫安，人体的安全电压为 36 伏， 则当测电笔的笔尖接触家庭电路的火线时要使人能处于安全状态， 此大电阻的阻值至少应为多少欧？（不计氖管发光时的电阻）

27.阅读短文，回答问题：
漏电保护器
根据安全用电要求，住户家里除了要安装防止电流过大的自动空气开关外，还必须安装如图
示的漏电保护器．其示意图如图甲所示，其内部结构相当于一个自动开关，正常情况下，住户家中没有电流流向地面，即图中I3为零，进户线中流入的电流I1和流出的电流I2相等，漏电保护器内部自动开关处于闭合状态．如果电路中某处发生漏电（漏电是指电流从墙体、人体、接地线或其他路径流向地面），即图中的I3不为零，就会造成I1和I2不相等，当I1和I2的差异达到一定值，保护器内部自动开关就会立即断开．排除漏电故障后，重新合闸即可恢复供电．为确保使用安全，漏电保护器上设置了试验按钮，需要每月试按一次，如果试验按钮按下漏电保护器无动作，说明漏电保护器需要更换．

(1)关于漏电保护器，下列说法正确的是 ??????
A.?当电路发生短路时，漏电保护器会自动切断电路??????????
B.?人站在绝缘物上双手分别触摸火线与零线，漏电保护器不会切断电路
C.?正常情况下家庭电路中火线中的电流大于零线中的电流??????????
D.?漏电保护器跳闸后按下试验按钮即可恢复供电
(2)如果发生漏电，漏电电流为I3 ， 则I1、I2、I3大小关系的表达式为________
(3)站在地面上的人体不小心接触了火线，如图乙所示，该人体的电阻为2000Ω，人与地面、电线
等的接触电阻为3500Ω，电路中安装了规格为如图丙所示的漏电保护器，该漏电保护器________
（能/不能）及时断开电路．
(4)由于安装人员的疏忽，在安装三孔插座时，误将连接零线和地线的孔接反，此时如果将洗衣机的三脚插头插入该插座，漏电保护器________（会/不会）断开，理由是________．
(5)漏电保护器的试验电路，由一只试验开关S与电阻R组成，闭合试验开关S就能模拟漏电情形，
试验电路的连接符合要求的是________．



















1.6家庭电路提高练习
参考答案
一、选择题
1. C 2.C 3.A 4.C 5.D 6.B 7. D 8. B 9.D 10.C 11.D 12.B 13.C 14. C 15. C
二、填空题
16. 大地；断路器
17. 不发光；地；漏电；并
18. 220；火
19.((1)断路(2)短路(3)正常
20.会；不会；开关接在火线上
21.B；gf段发生断路
22.并联；能
三、实验探究题
23.((1)发光；有；D(2)很大；超过；火灾
24. ((1)a、c(2)
(3)保险丝的熔断电流是额定电流的2倍；保险丝的截面直径越大，其额定电流越大
四、解答题
25.

26.右；人体接触安全电压最大为 36V，家庭电路的电压为 220V，
串联电路中总电压等于各分电压之和，所以大电阻两端的电压：UR=U-U人=220V-36V=184V，
在串联电路中各处的电流相等，根据欧姆定律可得，大电阻的最小值：R=
27.((1)B(2)I1=I2+I3(3)能
(4)会；零线接地，流出电流I2为零，I1和I2的差异很大，漏电保护器立即断开(5)C
