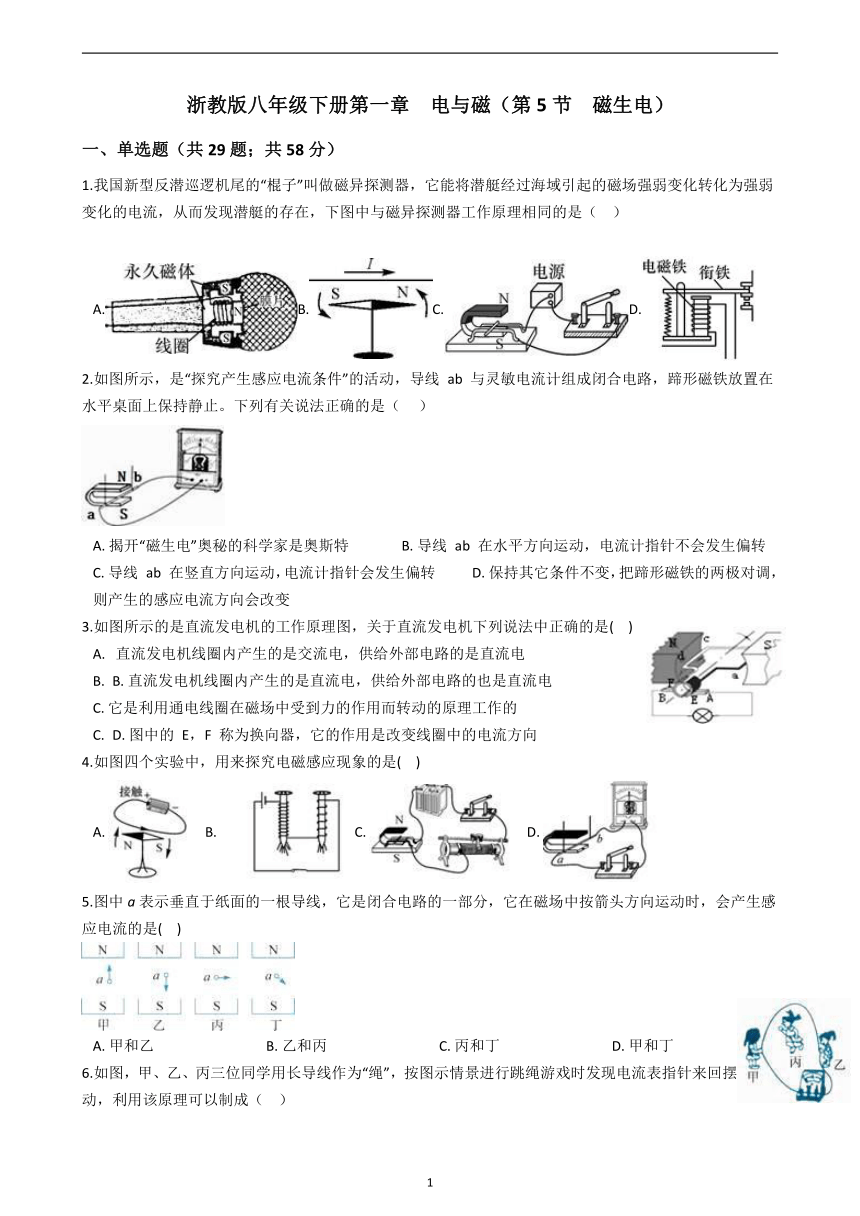

浙教版八年级下册第一章 电与磁(第5节 磁生电)
一、单选题(共29题;共58分)
1.我国新型反潜巡逻机尾的“棍子”叫做磁异探测器,它能将潜艇经过海域引起的磁场强弱变化转化为强弱变化的电流,从而发现潜艇的存在,下图中与磁异探测器工作原理相同的是(?? )

A.B.C.D.
2.如图所示,是“探究产生感应电流条件”的活动,导线 ab 与灵敏电流计组成闭合电路,蹄形磁铁放置在水平桌面上保持静止。下列有关说法正确的是( ???)

A.?揭开“磁生电”奥秘的科学家是奥斯特???????????????B.?导线 ab 在水平方向运动,电流计指针不会发生偏转
C.?导线 ab 在竖直方向运动,电流计指针会发生偏转??????????D.?保持其它条件不变,把蹄形磁铁的两极对调,则产生的感应电流方向会改变
3.如图所示的是直流发电机的工作原理图,关于直流发电机下列说法中正确的是(?? )
?直流发电机线圈内产生的是交流电,供给外部电路的是直流电??????????
B.?直流发电机线圈内产生的是直流电,供给外部电路的也是直流电
C.?它是利用通电线圈在磁场中受到力的作用而转动的原理工作的??????????
D.?图中的 E,F 称为换向器,它的作用是改变线圈中的电流方向
4.如图四个实验中,用来探究电磁感应现象的是(?? )
A.?????B.???? C.????D.?
5.图中a表示垂直于纸面的一根导线,它是闭合电路的一部分,它在磁场中按箭头方向运动时,会产生感应电流的是(?? )

A.?甲和乙????????????????????????????????B.?乙和丙????????????????????????????????C.?丙和丁????????????????????????????????D.?甲和丁
6.如图,甲、乙、丙三位同学用长导线作为“绳”,按图示情景进行跳绳游戏时发现电流表指针来回摆动,利用该原理可以制成(?? )

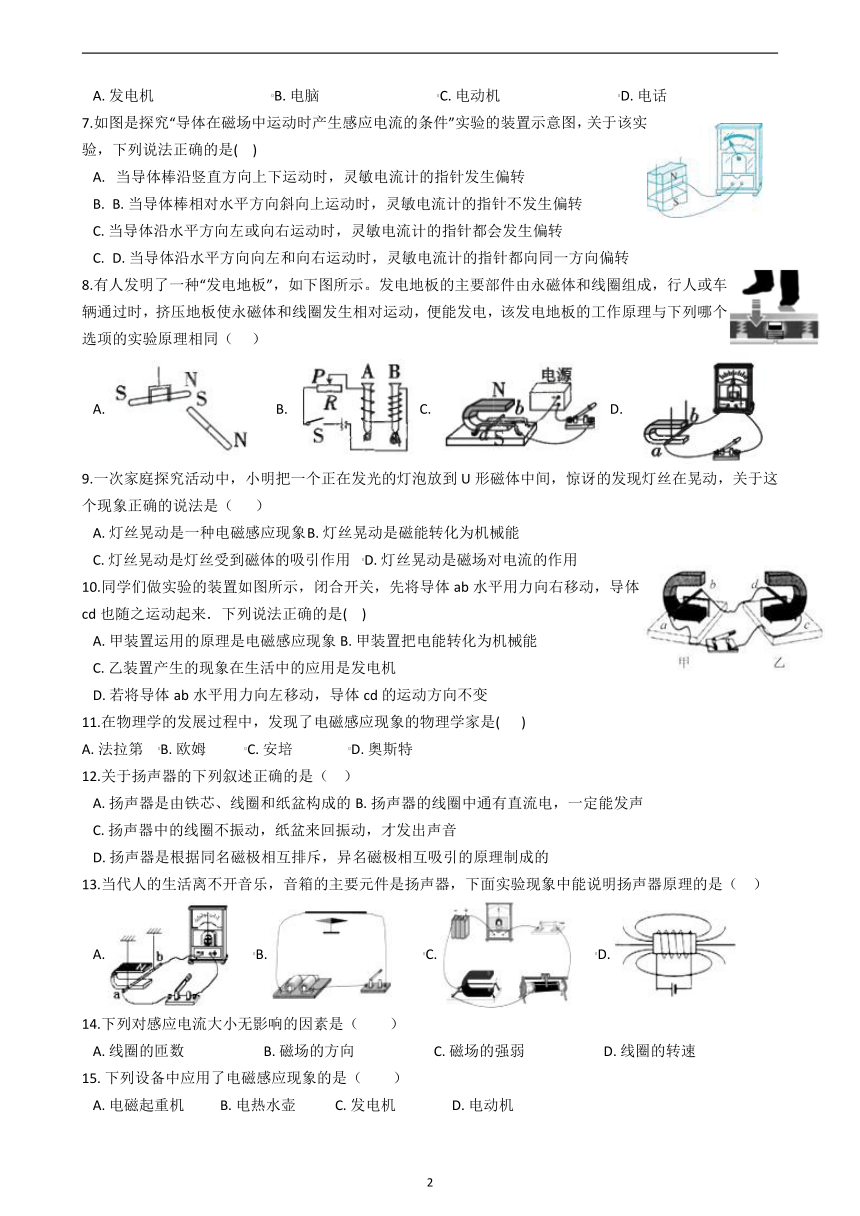

A.?发电机??????????????????????????????????B.?电脑??????????????????????????????????C.?电动机??????????????????????????????????D.?电话
7.如图是探究“导体在磁场中运动时产生感应电流的条件”实验的装置示意图,关于该实验,下列说法正确的是(?? )
?当导体棒沿竖直方向上下运动时,灵敏电流计的指针发生偏转??????????
B.?当导体棒相对水平方向斜向上运动时,灵敏电流计的指针不发生偏转
C.?当导体沿水平方向左或向右运动时,灵敏电流计的指针都会发生偏转??????????
D.?当导体沿水平方向向左和向右运动时,灵敏电流计的指针都向同一方向偏转
8.有人发明了一种“发电地板”,如下图所示。发电地板的主要部件由永磁体和线圈组成,行人或车辆通过时,挤压地板使永磁体和线圈发生相对运动,便能发电,该发电地板的工作原理与下列哪个选项的实验原理相同(??? )
A.??????B.?C.??D.?
9.一次家庭探究活动中,小明把一个正在发光的灯泡放到U形磁体中间,惊讶的发现灯丝在晃动,关于这个现象正确的说法是(? ???)
A.?灯丝晃动是一种电磁感应现象B.?灯丝晃动是磁能转化为机械能
C.?灯丝晃动是灯丝受到磁体的吸引作用???D.?灯丝晃动是磁场对电流的作用
10.同学们做实验的装置如图所示,闭合开关,先将导体ab水平用力向右移动,导体cd也随之运动起来.下列说法正确的是(?? )
A.?甲装置运用的原理是电磁感应现象B.?甲装置把电能转化为机械能
C.?乙装置产生的现象在生活中的应用是发电机
D.?若将导体ab水平用力向左移动,导体cd的运动方向不变
11.在物理学的发展过程中,发现了电磁感应现象的物理学家是( ????)
A.?法拉第????B.?欧姆???????????C.?安培????????????????D.?奥斯特
12.关于扬声器的下列叙述正确的是(?? )
A.?扬声器是由铁芯、线圈和纸盆构成的B.?扬声器的线圈中通有直流电,一定能发声
C.?扬声器中的线圈不振动,纸盆来回振动,才发出声音
D.?扬声器是根据同名磁极相互排斥,异名磁极相互吸引的原理制成的
13.当代人的生活离不开音乐,音箱的主要元件是扬声器,下面实验现象中能说明扬声器原理的是(?? )
A.????????B.??????????C.????????D.?
14.下列对感应电流大小无影响的因素是(  )
A.?线圈的匝数???????????????????????B.?磁场的方向???????????????????????C.?磁场的强弱???????????????????????D.?线圈的转速
15.?下列设备中应用了电磁感应现象的是(  )
A.?电磁起重机??????????B.?电热水壶???????????C.?发电机????????????????D.?电动机

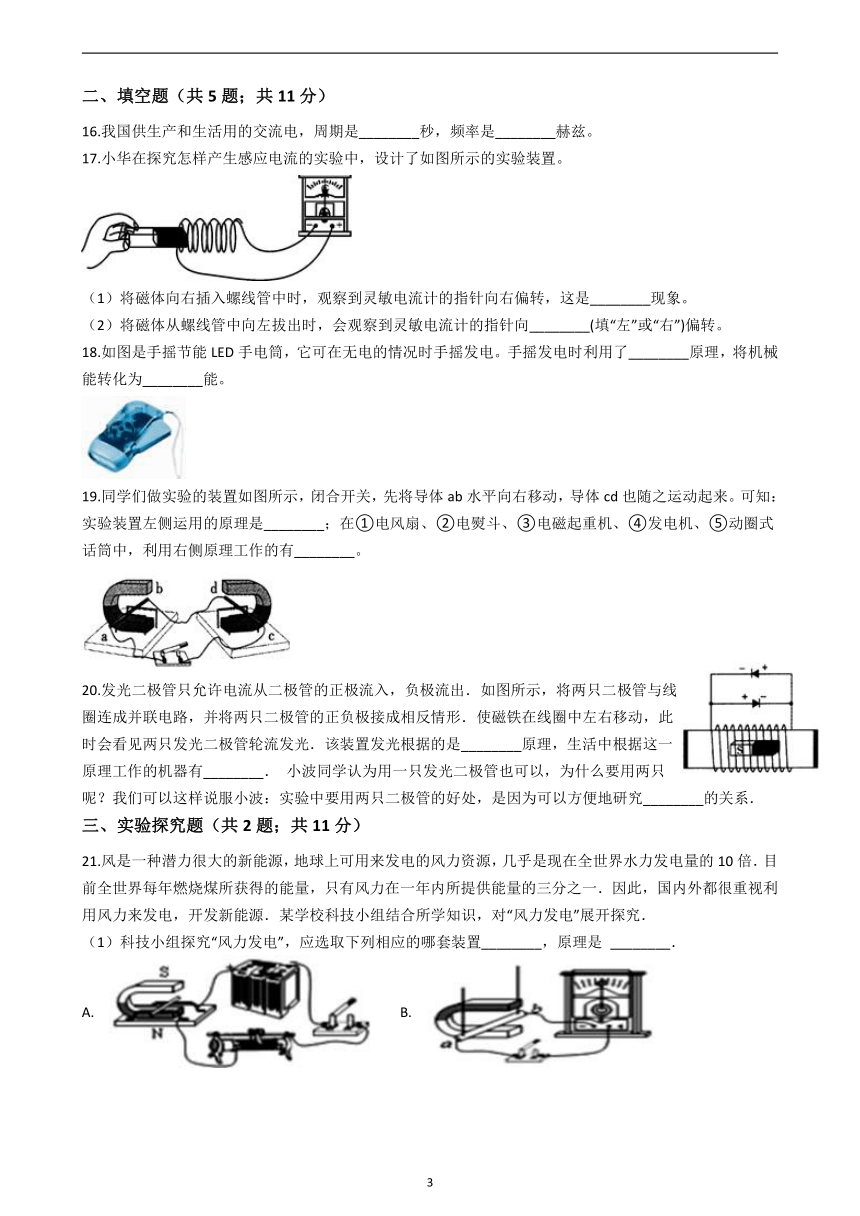

二、填空题(共5题;共11分)
16.我国供生产和生活用的交流电,周期是________秒,频率是________赫兹。
17.小华在探究怎样产生感应电流的实验中,设计了如图所示的实验装置。

(1)将磁体向右插入螺线管中时,观察到灵敏电流计的指针向右偏转,这是________现象。
(2)将磁体从螺线管中向左拔出时,会观察到灵敏电流计的指针向________(填“左”或“右”)偏转。
18.如图是手摇节能LED手电筒,它可在无电的情况时手摇发电。手摇发电时利用了________原理,将机械能转化为________能。

19.同学们做实验的装置如图所示,闭合开关,先将导体ab水平向右移动,导体cd也随之运动起来。可知:实验装置左侧运用的原理是________;在①电风扇、②电熨斗、③电磁起重机、④发电机、⑤动圈式话筒中,利用右侧原理工作的有________。

20.发光二极管只允许电流从二极管的正极流入,负极流出.如图所示,将两只二极管与线圈连成并联电路,并将两只二极管的正负极接成相反情形.使磁铁在线圈中左右移动,此时会看见两只发光二极管轮流发光.该装置发光根据的是________原理,生活中根据这一原理工作的机器有________. 小波同学认为用一只发光二极管也可以,为什么要用两只呢?我们可以这样说服小波:实验中要用两只二极管的好处,是因为可以方便地研究________的关系.
三、实验探究题(共2题;共11分)
21.风是一种潜力很大的新能源,地球上可用来发电的风力资源,几乎是现在全世界水力发电量的10倍.目前全世界每年燃烧煤所获得的能量,只有风力在一年内所提供能量的三分之一.因此,国内外都很重视利用风力来发电,开发新能源.某学校科技小组结合所学知识,对“风力发电”展开探究.
(1)科技小组探究“风力发电”,应选取下列相应的哪套装置________,原理是 ________.
A. ????????B.
C. ???????D.
(2)下列实验中可以让磁场产生电流,必须的操作是_____(多选)???????????
A.?实验时,开关要闭合,接通电路;??????????????????B.?电路的一部分导体,在磁场中运动;
C.?整个电路都在磁场中做切割磁感线运动;???????D.?电路的一部分导体,在磁场中做切割磁感线运动;
E.?导体切割磁感线的速度必须要快;
(3)在探究感应电流方向与磁场方向的关系,应控制________不变.???
(4)在探究“感应电流大小与什么因素有关”时,科技小组的同学猜想:感应电流的大小可能与磁场的强弱和导体切割磁感线的速度有关。他们探究感应电流大小与磁场的强弱的关系,逐渐增大________,但得到的感应电流变化不定,没有规律,原因是________。???
(5)风力发电的工作过程是将风能转化为叶片的动能,再通过发电机转化为________能.?
22.科学研究需要“大胆猜测、小心求证”。下面是对“感应电流的大小跟哪些因素有关”所作的猜测与求证。
猜测1:可能与导线切割磁感线的速度有关;
猜测2:可能与导线切割磁感线的方向有关;
猜测3:可能与切割磁感线的导线条数有关

(1)为了验证以上猜测,某同学先后按图甲、图乙方法进行实验。你认为他的实验是为了验证上述哪个猜测?________。???
(2)要利用图甲的装置来验证猜测1,在进行对照实验时,其操作上的区别是 ________。
四、解答题(共2题;共10分)
23.如图所示,某小组探究导体在磁场中产生感应电流的条件,实验时保持磁体位置不变。

(1)如图甲所示,电流计指针不偏转,这是因为导体 ab________。
(2)如图乙所示,电流计指针也不偏转,这是因为________。
(3)如图丙所示,电流计指针仍不偏转,这是因为导体 ab 虽有运动,但没有________。
(4)分析比较图中四个实验现象,可以初步得出产生感应电流的条件:________的部分导体,在磁场中做________运动。
24.如丙图所示,a是垂直纸面放置的闭合电路的部分导体,请画出能产生感应电流的一种导体运动方向(用箭头表示).



参考答案
一、单选题
1. A 2. D 3. A 4.D 5.C 6. A 7.C 8.D 9.D 10.A 11.A 12. D 13. C 14. B 15.C
二、填空题
16.0.02;50
17. (1)电磁感应(2)左
18.电磁感应;电
19.电磁感应现象;①
20.电磁感应;发电机;感应电流的方向与导体切割磁感线运动的方向
三、实验探究题
21.(1)B;电磁感应原理(2)A,D(3)切割磁感线方向(4)磁场强度;没有控制导体运动速度和方向不变(5)电
22.(1)猜测3(2)在几次操作中磁铁向下的速度要不同
四、解答题
23.(1)静止未做切割磁感线运动(2)电路未闭合(3)竖直运动未做切割磁感线运动(4)闭合电路;切割磁感线
24.如图所示:

(
