第6节 家庭电路同步练习

(
…………○…………外…………○…………装…………○…………订…………○…………线…………○…………
) (
※※请※※不※※要※※在※※装※※订※※线※※内※※答※※题※※
) (
…………○…………内…………○…………装…………○…………订…………○…………线…………○…………
)
浙教版八年级下册第一章 电与磁（第6节 家庭电路）
一、选择题（共15题；共30分）

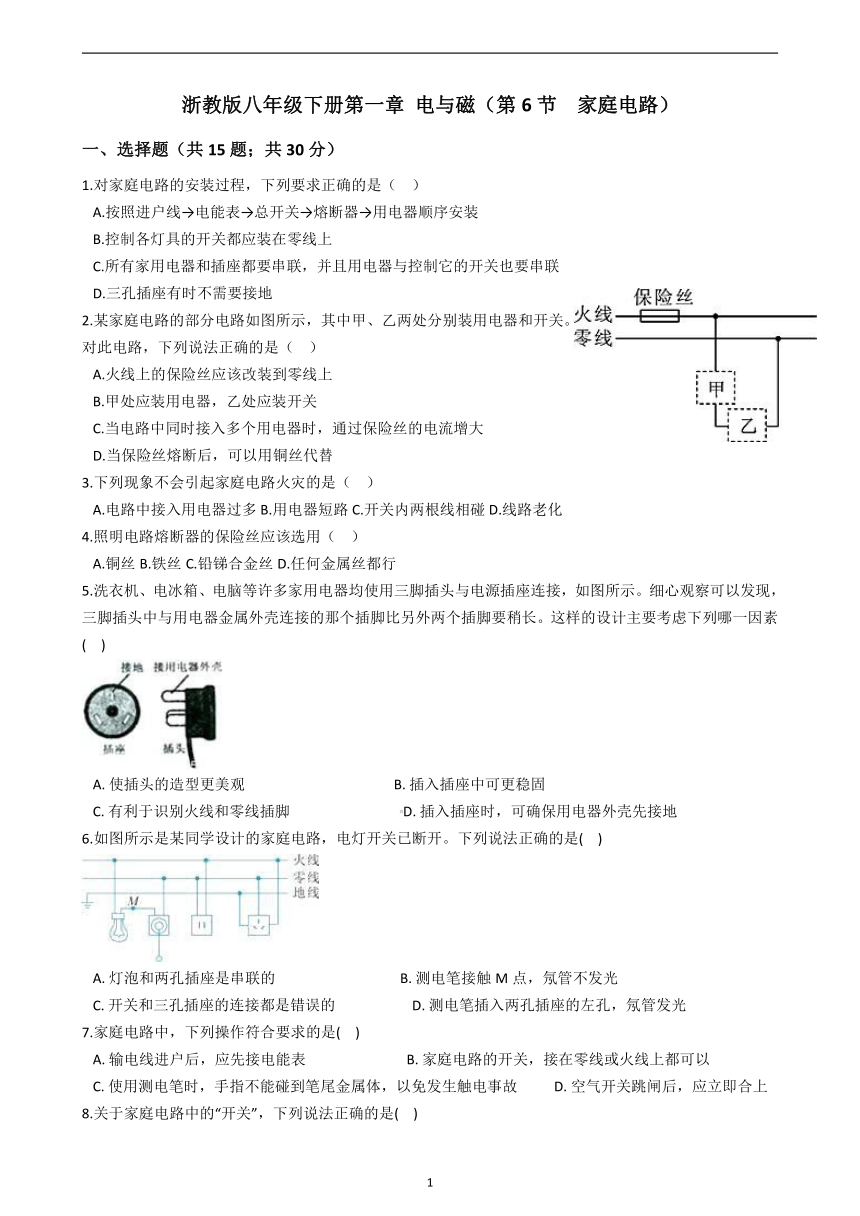

1.对家庭电路的安装过程，下列要求正确的是（?? ）
A.按照进户线→电能表→总开关→熔断器→用电器顺序安装
B.控制各灯具的开关都应装在零线上
C.所有家用电器和插座都要串联，并且用电器与控制它的开关也要串联
D.三孔插座有时不需要接地
2.某家庭电路的部分电路如图所示，其中甲、乙两处分别装用电器和开关。对此电路，下列说法正确的是（?? ）
A.火线上的保险丝应该改装到零线上
B.甲处应装用电器，乙处应装开关
C.当电路中同时接入多个用电器时，通过保险丝的电流增大
D.当保险丝熔断后，可以用铜丝代替
3.下列现象不会引起家庭电路火灾的是（?? ）
A.电路中接入用电器过多?B.用电器短路C.开关内两根线相碰?D.线路老化
4.照明电路熔断器的保险丝应该选用（?? ）
A.铜丝B.铁丝C.铅锑合金丝D.任何金属丝都行
5.洗衣机、电冰箱、电脑等许多家用电器均使用三脚插头与电源插座连接，如图所示。细心观察可以发现，三脚插头中与用电器金属外壳连接的那个插脚比另外两个插脚要稍长。这样的设计主要考虑下列哪一因素(?? )

A.?使插头的造型更美观???????????????????????????????????????????B.?插入插座中可更稳固
C.?有利于识别火线和零线插脚????????????????????????????????D.?插入插座时，可确保用电器外壳先接地
6.如图所示是某同学设计的家庭电路，电灯开关已断开。下列说法正确的是(?? )

A.?灯泡和两孔插座是串联的????????????????????????????????????B.?测电笔接触M点，氖管不发光
C.?开关和三孔插座的连接都是错误的??????????????????????D.?测电笔插入两孔插座的左孔，氖管发光
7.家庭电路中，下列操作符合要求的是(?? )
A.?输电线进户后，应先接电能表?????????????????????????????B.?家庭电路的开关，接在零线或火线上都可以
C.?使用测电笔时，手指不能碰到笔尾金属体，以免发生触电事故??????????D.?空气开关跳闸后，应立即合上

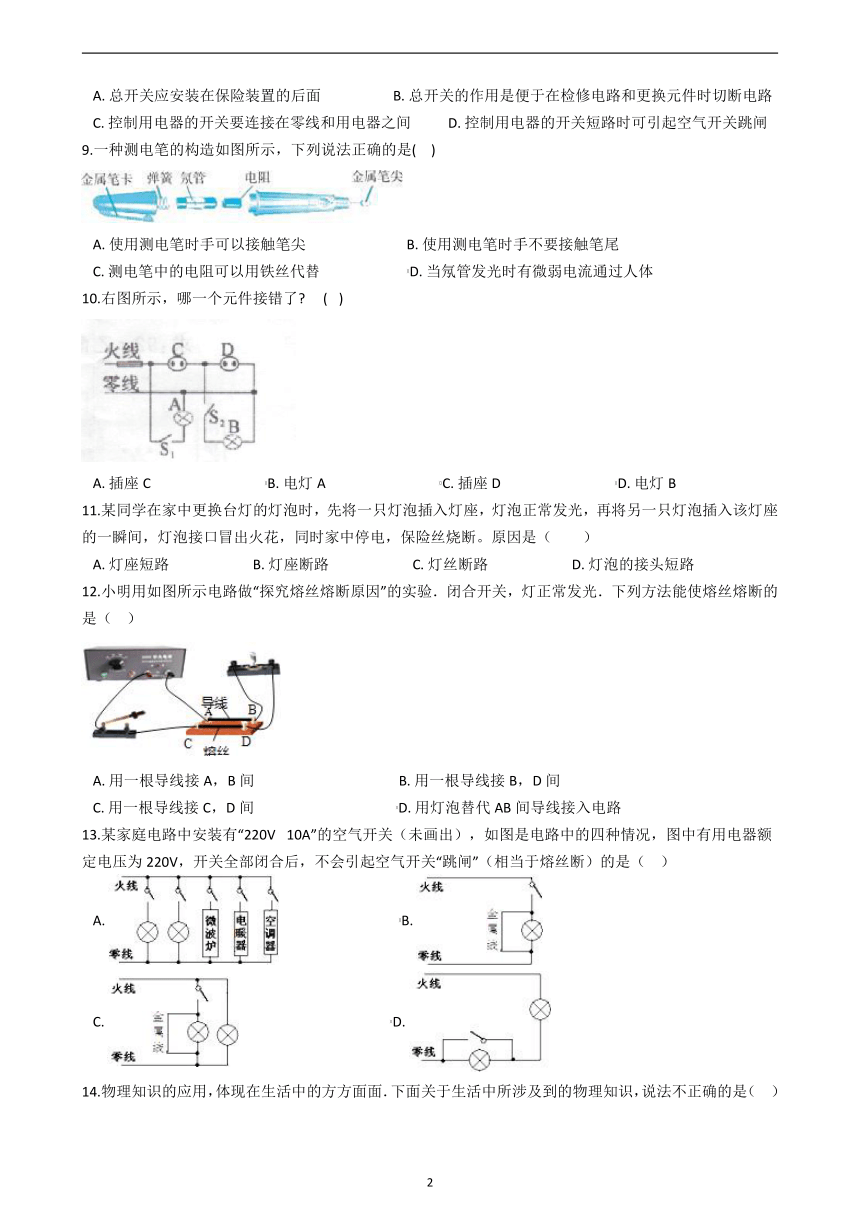

8.关于家庭电路中的“开关”，下列说法正确的是(?? )
A.?总开关应安装在保险装置的后面?????????????????????B.?总开关的作用是便于在检修电路和更换元件时切断电路
C.?控制用电器的开关要连接在零线和用电器之间??????????D.?控制用电器的开关短路时可引起空气开关跳闸
9.一种测电笔的构造如图所示，下列说法正确的是(?? )

A.?使用测电笔时手可以接触笔尖?????????????????????????????B.?使用测电笔时手不要接触笔尾
C.?测电笔中的电阻可以用铁丝代替?????????????????????????D.?当氖管发光时有微弱电流通过人体
10.右图所示，哪一个元件接错了???? (? )

A.?插座C?????????????????????????????????B.?电灯A?????????????????????????????????C.?插座D?????????????????????????????????D.?电灯B
11.某同学在家中更换台灯的灯泡时，先将一只灯泡插入灯座，灯泡正常发光，再将另一只灯泡插入该灯座的一瞬间，灯泡接口冒出火花，同时家中停电，保险丝烧断。原因是（　　）
A.?灯座短路????????????????????????B.?灯座断路????????????????????????C.?灯丝断路????????????????????????D.?灯泡的接头短路
12.小明用如图所示电路做“探究熔丝熔断原因”的实验．闭合开关，灯正常发光．下列方法能使熔丝熔断的是（?? ）

A.?用一根导线接A，B间??????????????????????????????????????????B.?用一根导线接B，D间
C.?用一根导线接C，D间?????????????????????????????????????????D.?用灯泡替代AB间导线接入电路
13.某家庭电路中安装有“220V? 10A”的空气开关（未画出），如图是电路中的四种情况，图中有用电器额定电压为220V，开关全部闭合后，不会引起空气开关“跳闸”（相当于熔丝断）的是（?? ）
A.????????????????????????????????????B.???
C.?????????????????????????????????????????????D.?
14.物理知识的应用，体现在生活中的方方面面．下面关于生活中所涉及到的物理知识，说法不正确的是（?? ）
A.?电熨斗是利用电流的热效应来工作的
B.?家庭电路中，开关短路会使熔丝熔断
C.?电视机待机（只有指示灯亮）时也会耗电
D.?放爆竹，爆竹腾空飞起，化学能转化为内能再转化为机械能

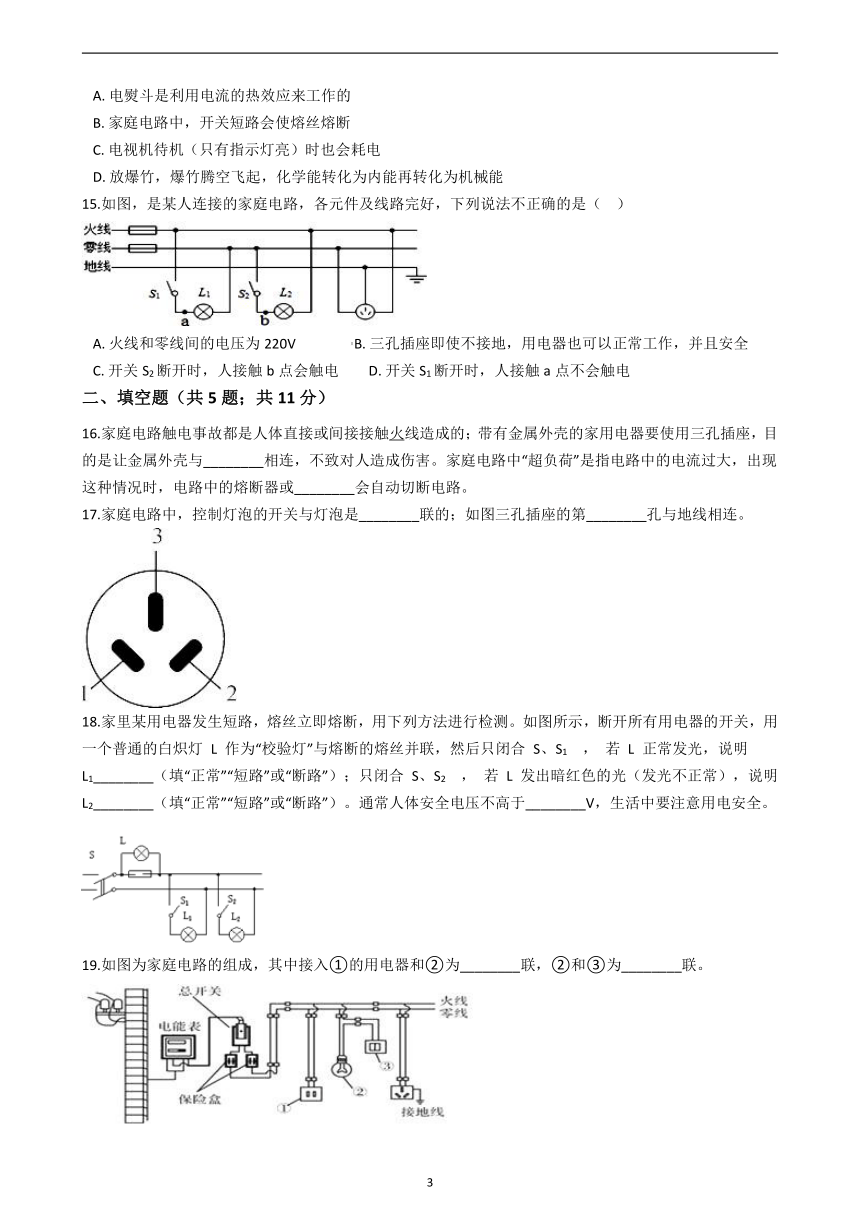

15.如图，是某人连接的家庭电路，各元件及线路完好，下列说法不正确的是（?? ）

A.?火线和零线间的电压为220V????????????????B.?三孔插座即使不接地，用电器也可以正常工作，并且安全
C.?开关S2断开时，人接触b点会触电????????D.?开关S1断开时，人接触a点不会触电
二、填空题（共5题；共11分）
16.家庭电路触电事故都是人体直接或间接接触火线造成的；带有金属外壳的家用电器要使用三孔插座，目的是让金属外壳与________相连，不致对人造成伤害。家庭电路中“超负荷”是指电路中的电流过大，出现这种情况时，电路中的熔断器或________会自动切断电路。
17.家庭电路中，控制灯泡的开关与灯泡是________联的；如图三孔插座的第________孔与地线相连。

18.家里某用电器发生短路，熔丝立即熔断，用下列方法进行检测。如图所示，断开所有用电器的开关，用一个普通的白炽灯 L 作为“校验灯”与熔断的熔丝并联，然后只闭合 S、S1 ， 若 L 正常发光，说明 L1________（填“正常”“短路”或“断路”）；只闭合 S、S2 ， 若 L 发出暗红色的光（发光不正常），说明 L2________（填“正常”“短路”或“断路”）。通常人体安全电压不高于________V，生活中要注意用电安全。

19.如图为家庭电路的组成，其中接入①的用电器和②为________联，②和③为________联。

20.我国家庭照明电路的电压是________伏，开关必须接在________(填“零”或“火”)线上。
三、实验探究题（共2题；共21分）
21.如图甲所示是小明常用的一个插线板．他在使用中发现：插线板上的指示灯在开 关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压．

（1）在图乙中画出开关、插孔、指示灯和指示灯的保护电阻的连接方式，并把插线板与电源线接通．
（2）若指示灯规格为“2V? 20mA”，则指示灯的保护电阻应为________Ω 时指示灯才能正常工作．
22.如图1所示，灯泡标有“220V? 110W”．


（1）在图2中画出灯泡和开关的连线，并接入家庭电路．
（2）接入电路后，闭合开关，灯泡正常发光，求：①灯泡的电流；②灯丝的电阻；③通电1小时，灯泡消耗的电能．
（3）这种灯泡现正被发光效率更高的节能灯代替．节能灯的发光效率高，其中一个原因是节能灯表面温度比白炽灯低．请你结合效率的含义，从能量转化的角度，简述节能灯为什么节能？
四、解答题（共3题；共22分）
23.请将下列元件连接成符合安全用电要求的家庭电路。
??????????????????
24.今年小倩家造了新房，电工师傅安装完成家庭电路，回答下列问题：

（1）请你将图中的元件连成符合安全用电原则的照明电路
（2）小倩根据所学知识，想借助测电笔验收安装是否正确。在使用测电笔时，________（填“甲”或“乙”）的使用方法是正确的。
（3）检测时，首先只闭合开关S，发现灯不亮，她用测电笔插进插座的两孔，氖管均发光。造成这一现象的原因可能是________。
（4）排除故障后，将一个电阻为55欧姆的用电器插入插座单独工作，此时通过保险丝的电流为多少？
25.如图所示，某电路中A是一根5A的保险丝，B、C都是3A的保险丝R1=21 Ω，R2=18 Ω．开关S断开时，通过用电器R1的电流是2.4A．S闭合时，哪根保险丝将熔断？




参考答案
一、选择题
1.A 2.C 3.C 4. C 5.D 6.C 7.A 8.B 9.D 10.A 11.D 12. B 13. D 14. B 15.B
二、填空题
16. 大地；断路器
17.串；3
18.短路；正常；36
19.并；串
20. 220；火
三、实验探究题
21. （1）解：插线板上的指示灯在开关闭合时会发光，插孔正常通电，说明开关同时控制灯泡和插座，灯泡和插座之间可能是串联，也可能是并联，如果两者并联，开关应该在干路上；如果指示灯损坏，开关闭合时插孔也能正常通电，说明灯泡和插座之间是并联的，开关接在灯泡、插座和火线之间控制火线使用更安全；三孔插座是左零线、右火线，上接地，如图所示：


（2）10900
22.（1）如图所示



（2）①灯泡的电流为0.5A．

②灯丝的电阻为440Ω
③通电1小时，灯泡消耗的电能为0.11kW?h．

（3）白炽灯消耗的电能有很大一部分转化为内能，只有一小部分转化为光能，发光效率较低；节能灯消耗的电能大部分转化为光能，发光效率较高；同等亮度下，节能灯的功率较低，因此使用节能灯可以节能．

四、解答题
23. 解：
24.（1）解:如图所示:


（2）乙
（3）零线断路

（4）I=U／Ｒ＝22０Ｖ／55Ω＝4A

25.UC=UB=IB×RB=2.4A×21Ω=50.4V

IC= = =2.8A
IA=2.4A+2.8A=5.2A
5.2A>5A???
2.8A<3A?
2.4A<3A?
所以A保险丝熔断
(
