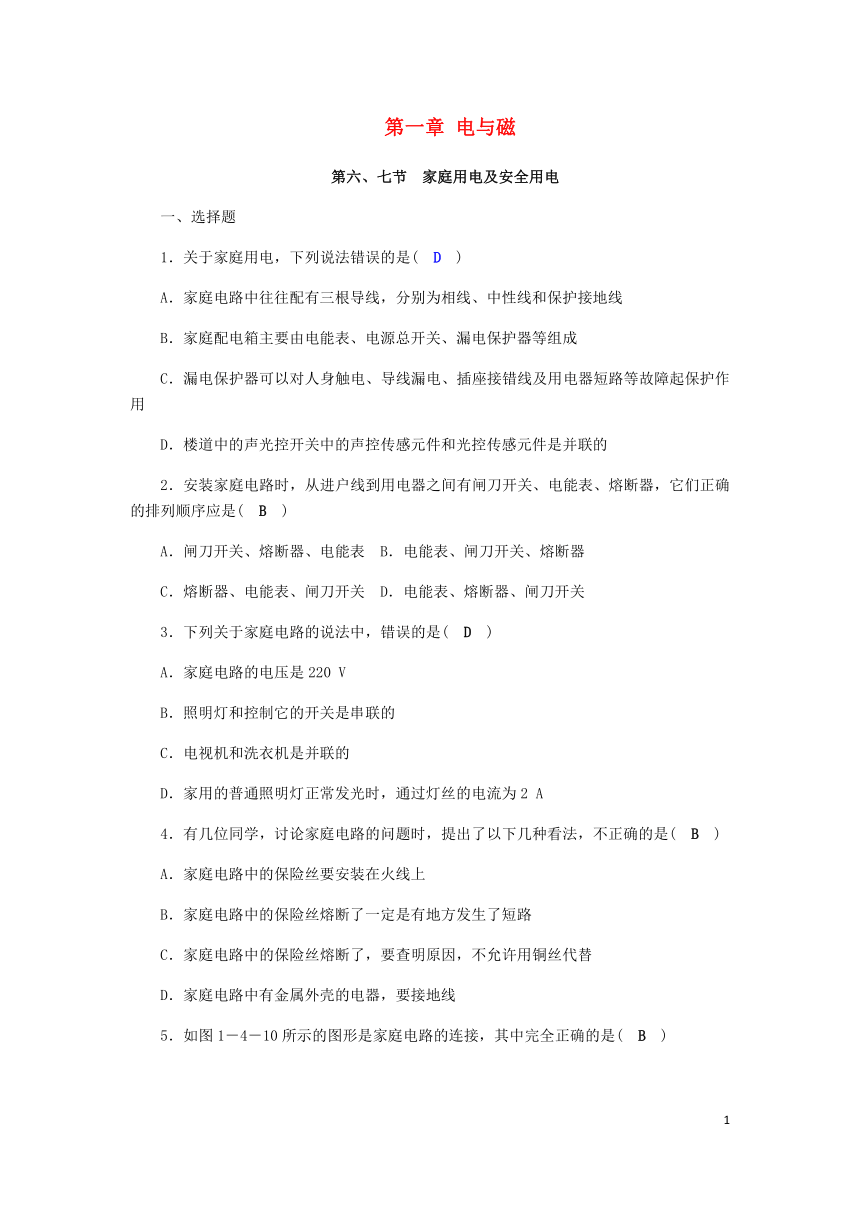

第6、7节 家庭用电及安全用电 练习题

第一章 电与磁
第六、七节　家庭用电及安全用电
一、选择题
1．关于家庭用电，下列说法错误的是(　D　)
A．家庭电路中往往配有三根导线，分别为相线、中性线和保护接地线
B．家庭配电箱主要由电能表、电源总开关、漏电保护器等组成
C．漏电保护器可以对人身触电、导线漏电、插座接错线及用电器短路等故障起保护作用
D．楼道中的声光控开关中的声控传感元件和光控传感元件是并联的
2．安装家庭电路时，从进户线到用电器之间有闸刀开关、电能表、熔断器，它们正确的排列顺序应是(　B　)
A．闸刀开关、熔断器、电能表 B．电能表、闸刀开关、熔断器
C．熔断器、电能表、闸刀开关 D．电能表、熔断器、闸刀开关
3．下列关于家庭电路的说法中，错误的是(　D　)
A．家庭电路的电压是220 V
B．照明灯和控制它的开关是串联的
C．电视机和洗衣机是并联的
D．家用的普通照明灯正常发光时，通过灯丝的电流为2 A
4．有几位同学，讨论家庭电路的问题时，提出了以下几种看法，不正确的是(　B　)
A．家庭电路中的保险丝要安装在火线上
B．家庭电路中的保险丝熔断了一定是有地方发生了短路
C．家庭电路中的保险丝熔断了，要查明原因，不允许用铜丝代替
D．家庭电路中有金属外壳的电器，要接地线

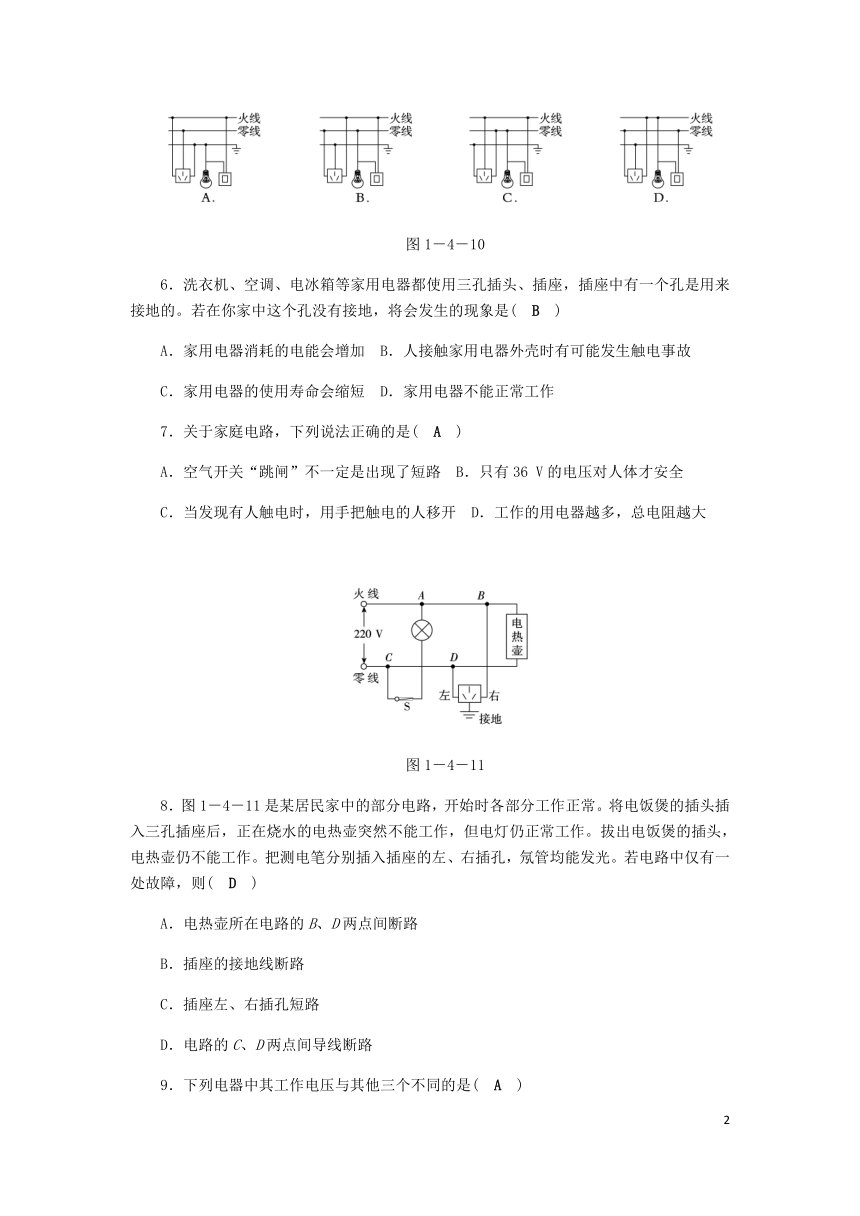

5．如图1－4－10所示的图形是家庭电路的连接，其中完全正确的是(　B　)
图1－4－10
6．洗衣机、空调、电冰箱等家用电器都使用三孔插头、插座，插座中有一个孔是用来接地的。若在你家中这个孔没有接地，将会发生的现象是(　B　)
A．家用电器消耗的电能会增加 B．人接触家用电器外壳时有可能发生触电事故
C．家用电器的使用寿命会缩短 D．家用电器不能正常工作
7．关于家庭电路，下列说法正确的是(　A　)
A．空气开关“跳闸”不一定是出现了短路 B．只有36 V的电压对人体才安全
C．当发现有人触电时，用手把触电的人移开 D．工作的用电器越多，总电阻越大
图1－4－11
8．图1－4－11是某居民家中的部分电路，开始时各部分工作正常。将电饭煲的插头插入三孔插座后，正在烧水的电热壶突然不能工作，但电灯仍正常工作。拔出电饭煲的插头，电热壶仍不能工作。把测电笔分别插入插座的左、右插孔，氖管均能发光。若电路中仅有一处故障，则(　D　)
A．电热壶所在电路的B、D两点间断路
B．插座的接地线断路
C．插座左、右插孔短路
D．电路的C、D两点间导线断路
9．下列电器中其工作电压与其他三个不同的是(　A　)
A．收音机 B．电视机 C．洗衣机 D．空调

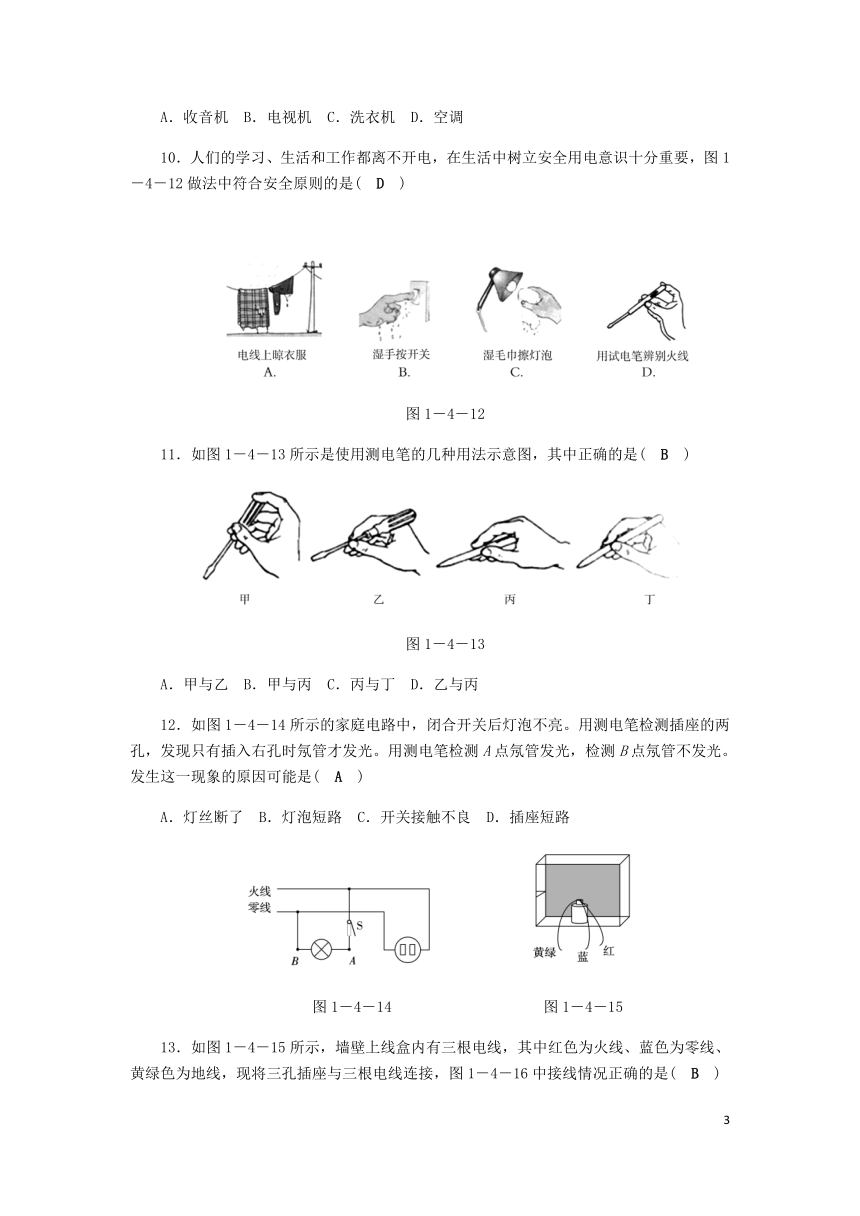

10．人们的学习、生活和工作都离不开电，在生活中树立安全用电意识十分重要，图1－4－12做法中符合安全原则的是(　D　)
图1－4－12
11．如图1－4－13所示是使用测电笔的几种用法示意图，其中正确的是(　B　)
图1－4－13
A．甲与乙 B．甲与丙 C．丙与丁 D．乙与丙
12．如图1－4－14所示的家庭电路中，闭合开关后灯泡不亮。用测电笔检测插座的两孔，发现只有插入右孔时氖管才发光。用测电笔检测A点氖管发光，检测B点氖管不发光。发生这一现象的原因可能是(　A　)
A．灯丝断了 B．灯泡短路 C．开关接触不良 D．插座短路

图1－4－14 　　　　图1－4－15
13．如图1－4－15所示，墙壁上线盒内有三根电线，其中红色为火线、蓝色为零线、黄绿色为地线，现将三孔插座与三根电线连接，图1－4－16中接线情况正确的是(　B　)
图1－4－16
14．为了防止因电流过大发生危险，家庭电路中要安装保险丝，以保护用电器或人身安全。下列说法中正确的是(　C　)
A．人体触电是家庭电路中电流过大的原因 B．保险丝的工作原理是磁场对电流的作用
C．制作保险丝的材料熔点较低、电阻较大 D．制作保险丝的材料熔点较高、电阻较小
15．石墨烯由一层碳原子组成，它是目前世界上最薄、最坚硬的纳米材料，它的熔点超过3 000 ℃，它具有优良的导电性和导热性等属性。可以预见，石墨烯未来的应用将相当广阔。根据石墨烯的属性，你认为石墨烯不能用来制成(　A　)
A．熔断器中的保险丝 B．汤锅 C．高压输电线 D．隧道掘进机的钻头
16．在家庭电路中若发生以下三种情况：①灯座里的两个线头相碰；②开关里的两线头相碰；③两孔插座中的两线头相碰；其中会引起电路中熔丝熔断的是(　B　)
A．①② B．①③ C．②③ D．①②③
17．如图1－4－17所示，A、B中人站在地面上，C、D中人站在干燥的木凳上，则人会触电的是(　A　)
图1－4－17
A．A B．B C．C D．D
18．一只小鸟落在11万伏的高压输电线上，虽然通电的高压线是裸露的电线，但小鸟两脚站在同一根高压线上仍安然无恙，下列哪种说法是正确的(　C　)
A．鸟有耐高压的天性 B．鸟脚是干燥的，鸟的身体不导电
C．鸟两脚间的电压几乎为零 D．鸟体电阻极大，所以无电流通过小鸟
19．如图1－4－18所示是一些与用电安全相关的现象，其中符合安全用电原则的是(　D　)
图1－4－18
20．“全国中小学安全教育平台”和物理学科都强调了安全用电。下列做法符合安全用电要求的是(　C　)
A．选用插座时，所有家用电器都使用两孔插座 B．更换灯泡时，不断开电源开关
C．有人触电时，首先切断电源 D．用试电笔检验时，手指不接触笔尾金属体
21．小明晚上做功课，把台灯插头插入书桌边的插座上，闭合台灯开关，发现台灯不亮。为了找出故障原因，小明把台灯插头插入其他插座，发现台灯能正常发光，用测电笔插入书桌边的插座孔进行检查，发现其中一个孔能使测电笔的氖管发光，故障原因可能是(　C　)
A．进户线火线上的保险丝烧断 B．进户线零线断了
C．书桌边的插座与零线断开 D．书桌边的插座与火线断开
图1－4－19
22．普通照明电路的一只白炽灯泡不发光了，电工师傅在检修时，拧下的上盖，露出了两个接线柱(如图1－4－19中a，b所示)。然后用测电笔分别去接触a接线柱和b接线柱，结果发现a，b两接线柱都能使测电笔的氖管发光。根据这一现象，电工师傅就判断出了故障的性质及故障发生的部位。以下说法你认为正确的是(　C　)
A．短路，短路处必在灯口内
B．短路，短路处必在跟灯口连接的两根电线之间
C．断路，必是跟灯口连接的两根电线中有一根断了，且灯泡内钨丝肯定没断
D．断路，必是灯泡内钨丝断了
23．图1－4－20为一款带有开关和指示灯的移动接线板的实物图。当把接线板的插头接上电源，指示灯不亮；闭合开关后指示灯才亮。这时，各种家用电器的插头接上接线板均可正常工作。图1－4－21中能反映接线板内部结构的电路图是(　D　)
图1－4－20　　　　　　　　　　　　　　　　　图1－4－21
24．为了节能、方便，有的楼道照明灯使用声、光控开关，其原理是：光控开关在黑暗时闭合，声控开关在有声音时闭合。下图1－4－22中能实现只在黑暗且有声音时灯才亮的电路原理图是(　A　)
图1－4－22
二、填空题
图1－4－23
25．如图1－4－23所示，甲图中鸟A提示鸟B：“快飞，你会触电的！”，鸟B说：“你为什么不会触电？”，鸟A回答说：“我的两个爪子之间的电压很小”，鸟B由于怕触电，飞到了如乙图中的位置，此时鸟B将会触电(选填“会触电”或“不会触电”)。
三、解答题
26．小军刚学完初中的电学知识，恰逢家中电灯不亮，他兴冲冲地拿试电笔测试如图1－4－24中的a、b、c、d四点时，只有b点不发光，则电路故障是bc两点之间断开；若人体安全电压不高于36 V，安全电流不超过30 mA，则该试电笔的电阻两端电压不低于184V，阻值不小于6_134Ω。(保留到整数)
图1－4－24
27．(1)如图1－4－25所示，洗衣机用的是三脚插头，标有“E”字的插脚比其他两脚稍长一些。他又查看了其他家用电器的三脚插头，也是这种情况。它比其他两脚稍长一些有什么好处？
图1－4－25
(2)当小明在家开着空调看电视，当妈妈把洗衣机插头插进插座时，家里的自动空气开关“跳闸”了，“跳闸”的原因可能是什么？
(1)标有“E”字的插脚为接地线，比其他两脚稍长一些，这样插插头时能使家用电器的金属外壳先接地，拔插头时能使金属外壳后离开地线，即使家用电器因绝缘不好“漏电”，也会使电流通过导线导入大地，人也就不会触电；
(2)在家庭电路中，因电流过大导致空气开关“跳闸”的原因有：插头内部发生短路故障；电路中用电器的总功率过大，造成干路电流过大。
28．在探究保险丝的作用时，实验小组将一段保险丝和一段铜丝串联接入电路中，如图1－4－26所示，滑动变阻器的滑片向右(选填“左”或“右”)移动时，保险丝会烧断，而铜丝却安然无恙。请回答：
(1)相对铜丝，保险丝有何特点？
保险丝的电阻较大、熔点较低。
图1－4－26
(2)正是保险丝有上述特点，故保险丝不能用铜丝、铁丝代替，那么有什么装置可以代替保险丝呢？
现在的空气自动开关可以代替保险丝的作用。
29．小明家搞装修，为了美观，想把所有电线都埋藏在墙壁里(俗称走暗线)。小明在查阅有关资料时了解到：埋藏在墙壁里的电线，要整条铺设，不能在墙壁里中途接驳。
(1)请你运用相关知识解释其道理：由于接线处导线电阻增大(选填“增大”或“减小”)，电流在该处产生的热量较多(选填“多”或“少”)，存在安全隐患。
(2)图1－4－27甲是小明房间的照明灯泡的电路，小明同学为了安装一个插座给书桌上的台灯供电，方便晚上学习，他把家中控制电灯的开关拆下后引出两条导线，然后接上插座，如图乙所示，试说明他这样做会有什么现象发生？
照明灯与插座串联在电路中，导致照明灯与插座都不能单独工作，即使同时工作时，两灯都不能正常发光。
(3)请你在图中画出安装一个插座改接后的电路简图。
图1－4－27
灯泡和插座并联，开关与灯泡串联；如答图所示：
第10题答图
