五年级下册科学课件- 《家庭电路》 北京版 (共17张PPT)

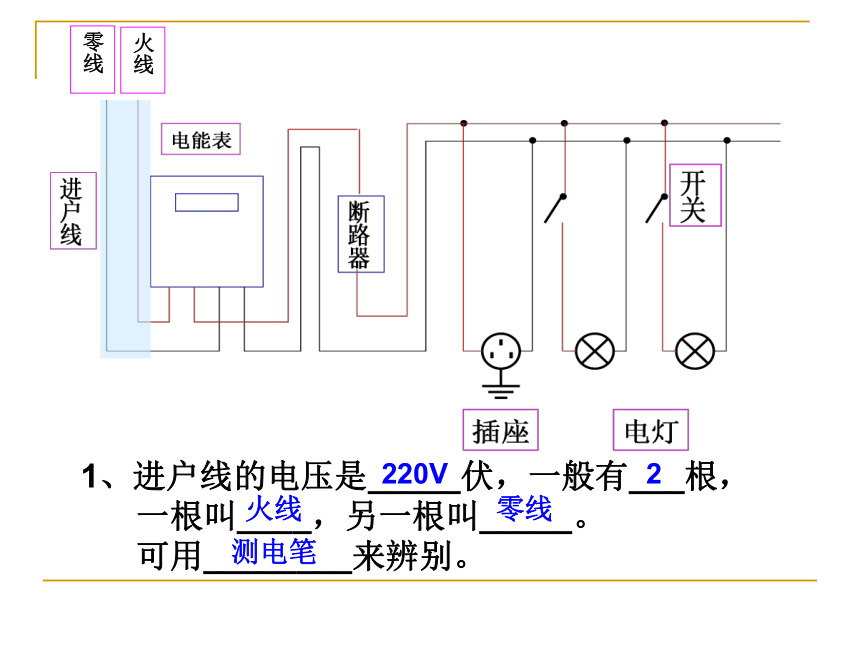

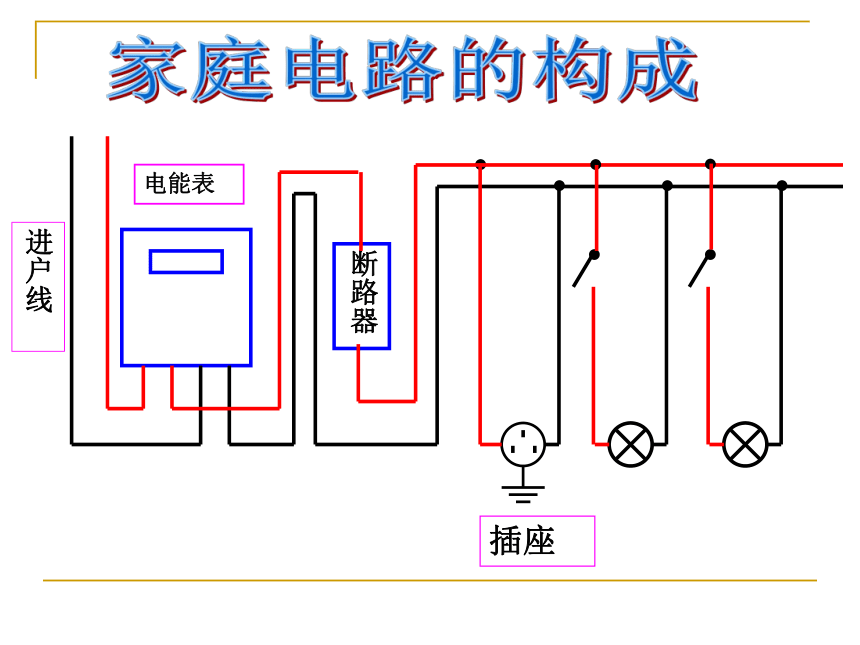

课件17张PPT。家庭电路断路器进户线电能表插座家庭电路的构成1、进户线的电压是_____伏，一般有___根，
一根叫____，另一根叫_____。

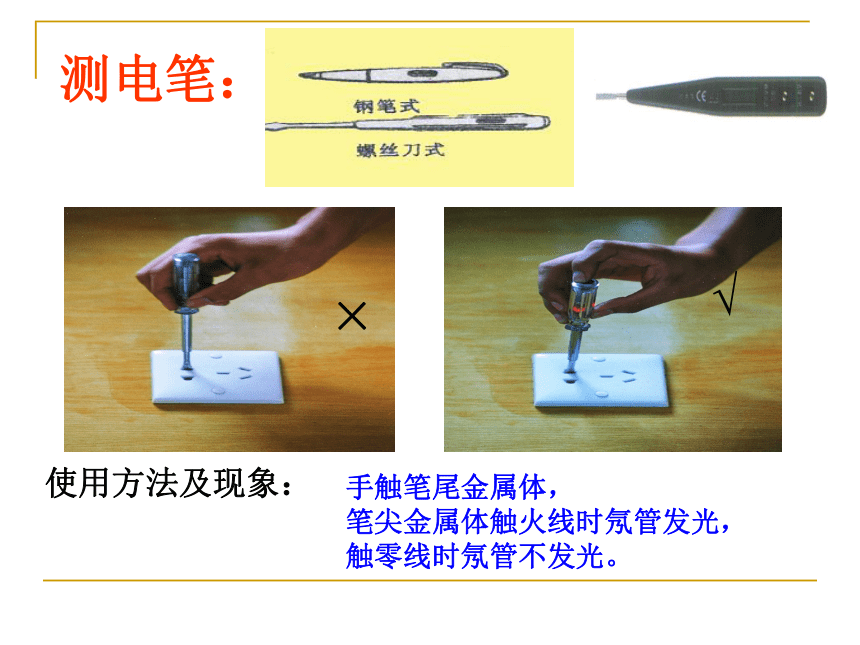

可用________来辨别。火线零线220V2火线零线测电笔测电笔：×√手触笔尾金属体，
笔尖金属体触火线时氖管发光，

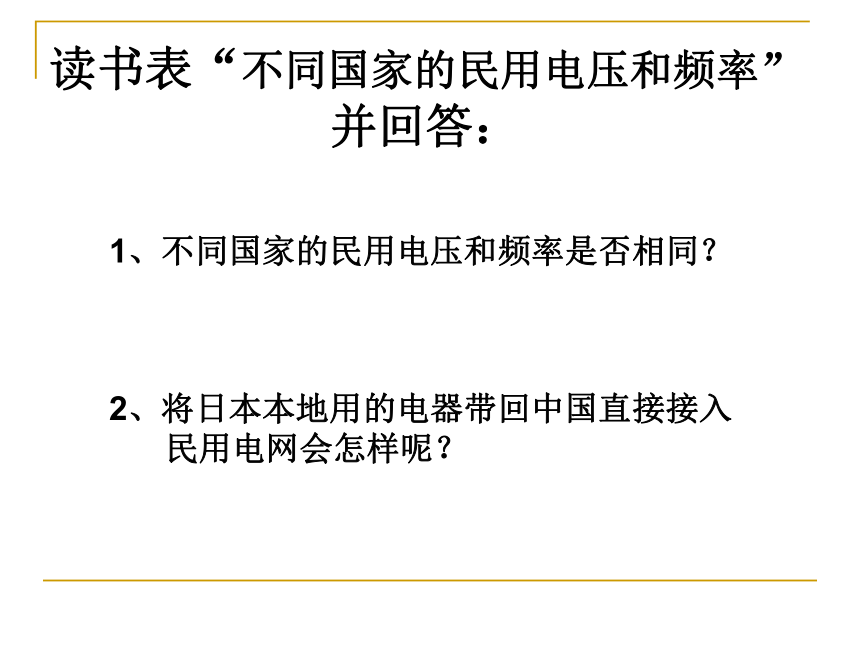

触零线时氖管不发光。使用方法及现象：1、不同国家的民用电压和频率是否相同？2、将日本本地用的电器带回中国直接接入
民用电网会怎样呢？读书表“不同国家的民用电压和频率”

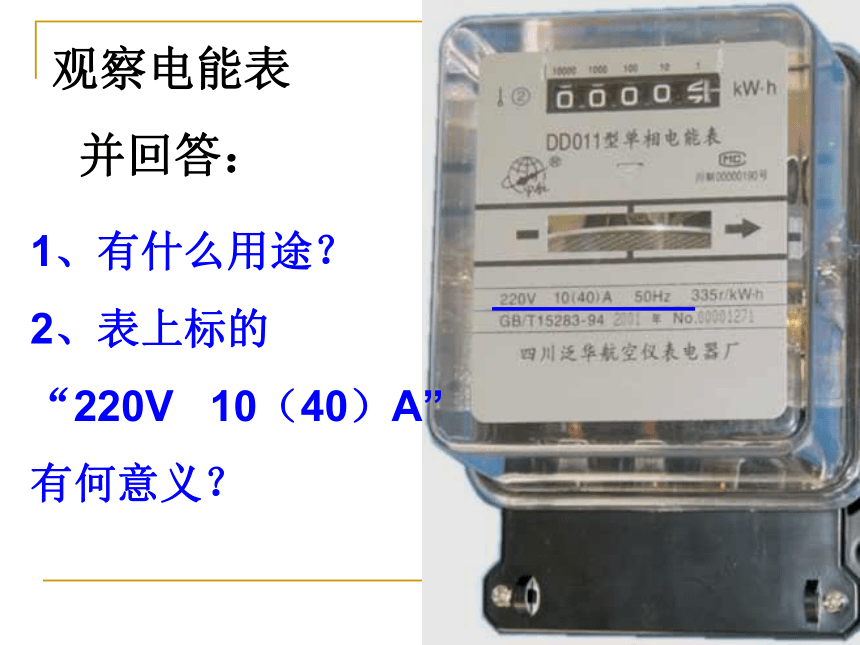

并回答：观察电能表
并回答：
1、有什么用途？
2、表上标的
“220V 10（40）A”
有何意义？接线：１、3进； 2、4出电线应如何与电能表接？1 2 3 4思考?１、如果电路出现故障会产生什么后果？
　　　（损坏电器甚至发生火灾）
２、为了防止上述后果发生，电路中必须
装配什么装置？
（断路器）熔断器：敞开插入式熔断器封闭管式熔断器 家用保险丝是由熔点较 的合金制成的。当有过大的电流通过时，保险丝产生较多的 ，使它的温度达到 ，保险丝 ，自动切断电路，起到保险作用。低热量熔点熔断保险丝：规格：用额定电流来表示选用原则：
应使保险丝的额定电流等于或稍大于电路中的正常工作电流1、有一电路的正常工作电流是10A，若有额定电流为6A、12A、18A的保险丝供你选择，你会选择哪种规格？为什么？1、熔断器一般安装在火线还是零线上？
2、能不能用铜丝或铁丝代替保险丝？思考：断路器：（一般连接在火线上）插座插头同是漏电，为何反差如此大？“左零右火上接地”用电器金属外壳无接地线有接地线接地线家庭电路进户线电能表断路器用电器火线、零线保险丝用途、铭牌、接线用途、材料、规格、选择插座安装
