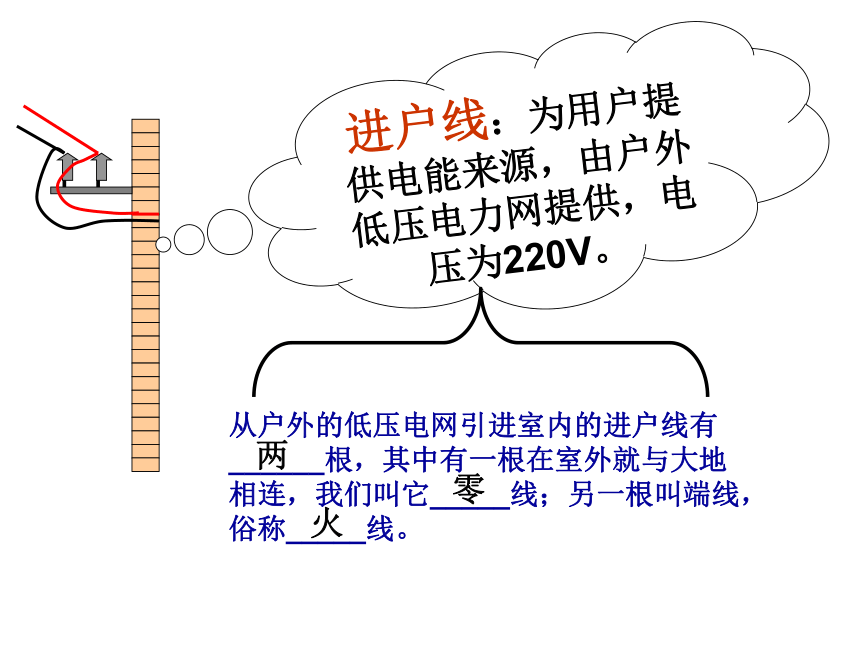

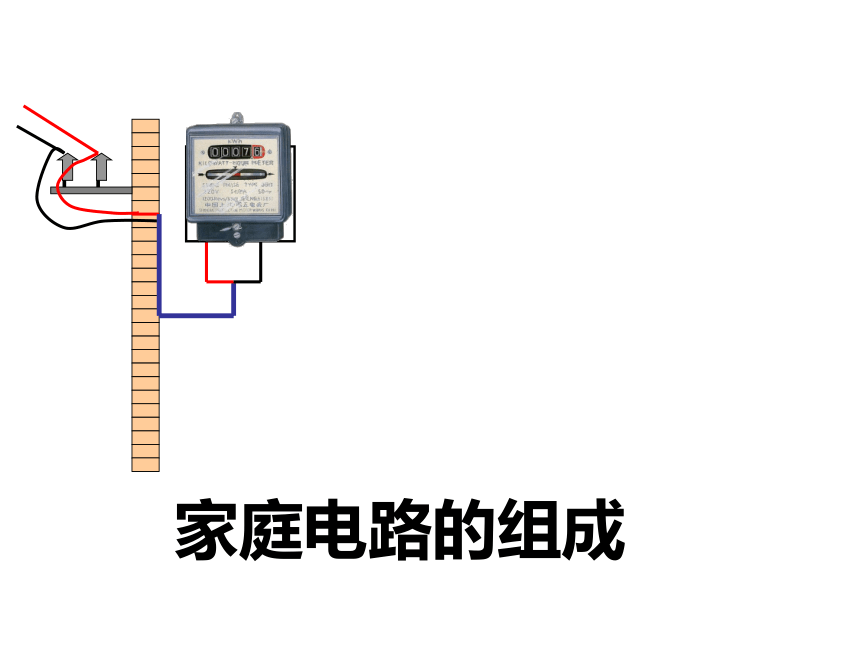

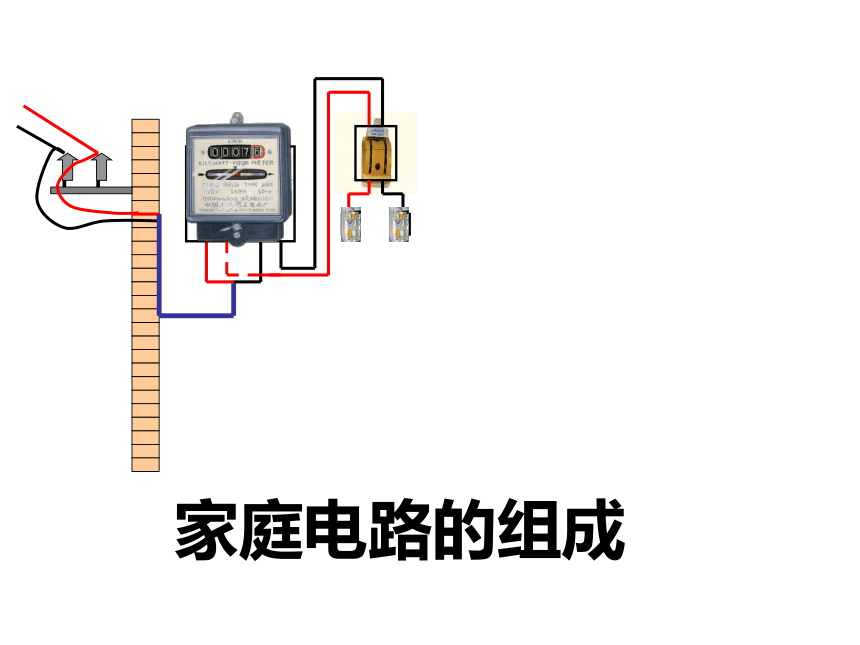

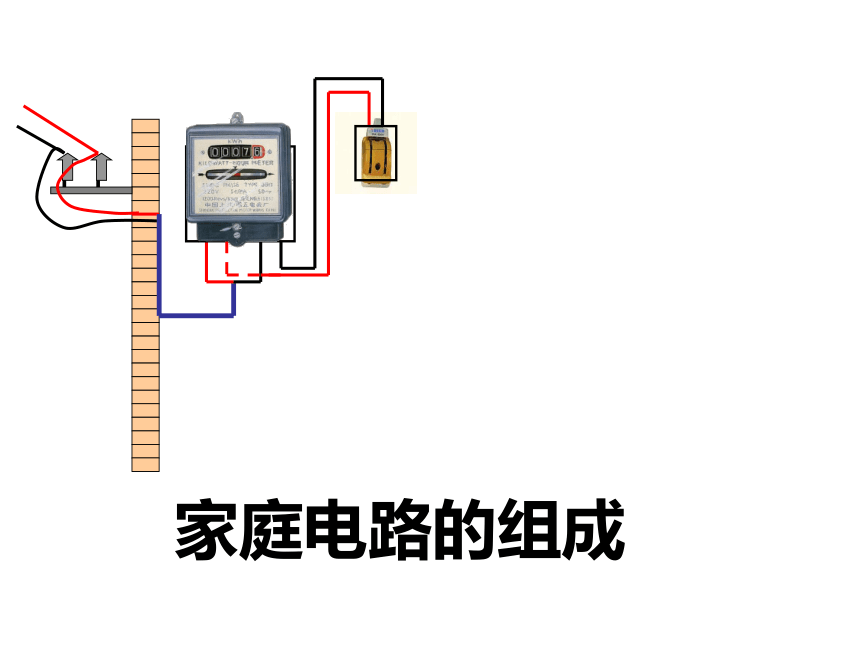

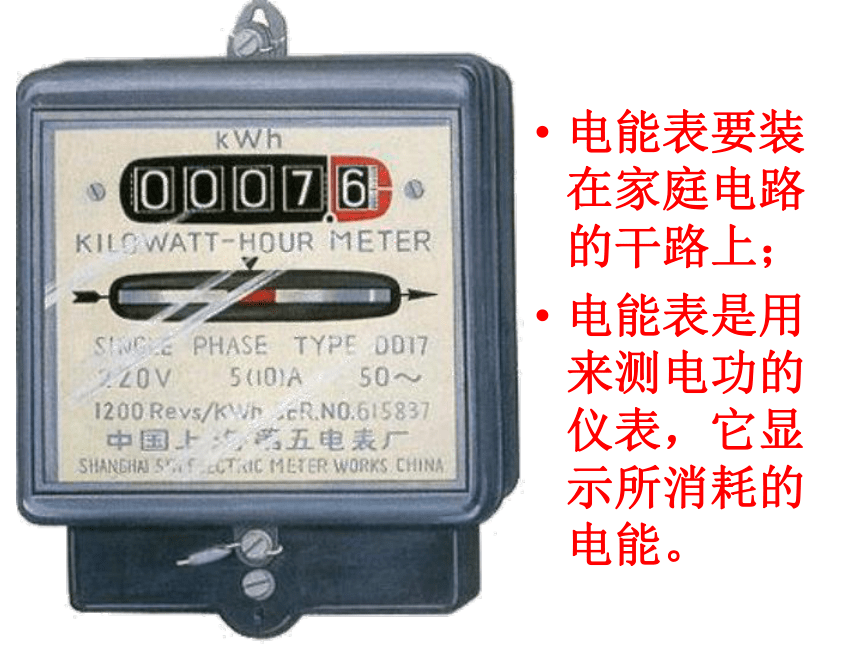

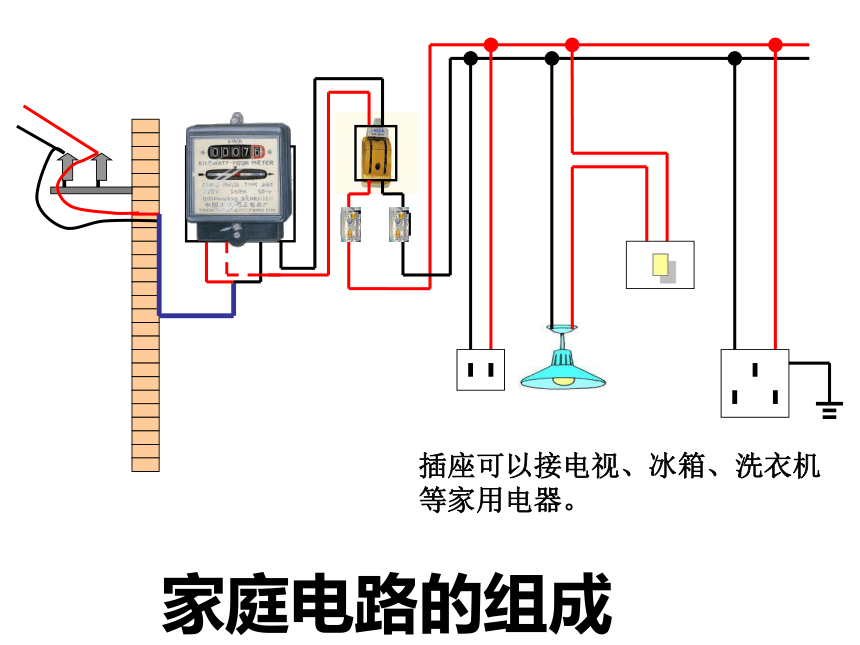

课件19张PPT。 Physics家庭电路进户线:为用户提供电能来源,由户外低压电力网提供,电压为220V。从户外的低压电网引进室内的进户线有______根,其中有一根在室外就与大地相连,我们叫它_____线;另一根叫端线,俗称_____线。两零火家庭电路的组成家庭电路的组成家庭电路的组成家庭电路的组成插座可以接电视、冰箱、洗衣机等家用电器。电能表要装在家庭电路的干路上;
电能表是用来测电功的仪表,它显示所消耗的电能。闸刀开关的作用:闸刀开关接通和切断电源,便于更换电器或维修设备闸刀开关的结构:闸刀开关的安装原则: 电源线连在静触头上,静触头一定要在上边,切不可倒装。否则断开的闸刀可能自动落下合上,造成事故。保险丝(装在保险盒里)工作原理: 当电路中有过大电流通过,保险丝上产生较多的热量,使它的温度达到熔点而熔断,自动切断电路,起到保险作用。空气开关(新型保险)插座 接地两孔插座三孔插座接法:左零右火三孔插座与插头用电器的外壳没有接地用电器外壳接地漏电保护器用以学过的知识,你能解决吗?开关与被控制的电灯怎样连接?灯头里面的线又怎么连接呢?电灯及其开关的接法 控制电灯的开关应与电灯串联,并且要接在火线上想一下,我们今天都学习了什么?家庭电路家庭电路的组成火线和零线组成:电能表、总开关、保险盒、插座 和电灯等保险丝的作用空气开关——新型的保险装置
