第6节 家庭用电（家庭电路故障题集锦）

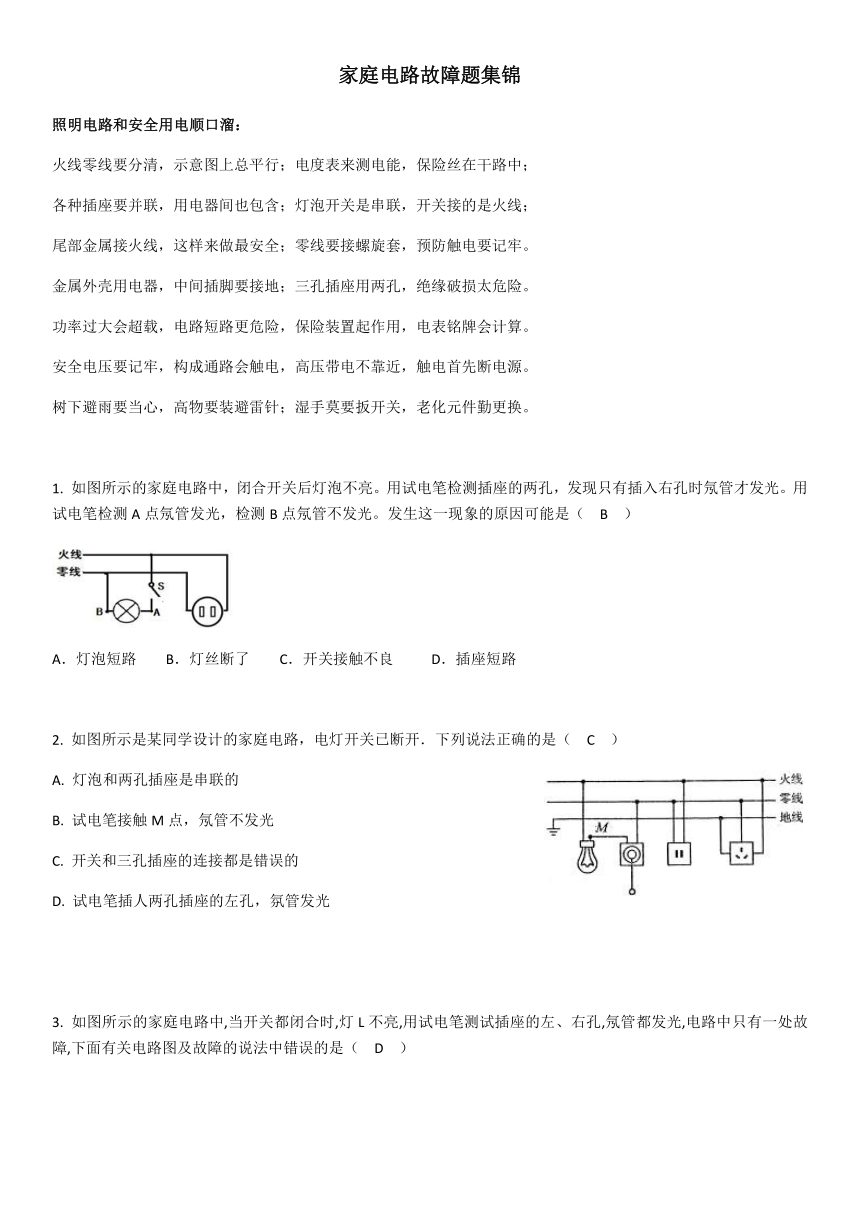

家庭电路故障题集锦
照明电路和安全用电顺口溜：
火线零线要分清，示意图上总平行；电度表来测电能，保险丝在干路中；?
各种插座要并联，用电器间也包含；灯泡开关是串联，开关接的是火线；
尾部金属接火线，这样来做最安全；零线要接螺旋套，预防触电要记牢。?
金属外壳用电器，中间插脚要接地；三孔插座用两孔，绝缘破损太危险。
功率过大会超载，电路短路更危险，保险装置起作用，电表铭牌会计算。?
安全电压要记牢，构成通路会触电，高压带电不靠近，触电首先断电源。
树下避雨要当心，高物要装避雷针；湿手莫要扳开关，老化元件勤更换。
如图所示的家庭电路中，闭合开关后灯泡不亮。用试电笔检测插座的两孔，发现只有插入右孔时氖管才发光。用试电笔检测A点氖管发光，检测B点氖管不发光。发生这一现象的原因可能是（ B ）
灯泡短路 B．灯丝断了 C．开关接触不良 D．插座短路
2. 如图所示是某同学设计的家庭电路，电灯开关已断开．下列说法正确的是（　C　）
A. 灯泡和两孔插座是串联的
B. 试电笔接触M点，氖管不发光
C. 开关和三孔插座的连接都是错误的
D. 试电笔插人两孔插座的左孔，氛管发光

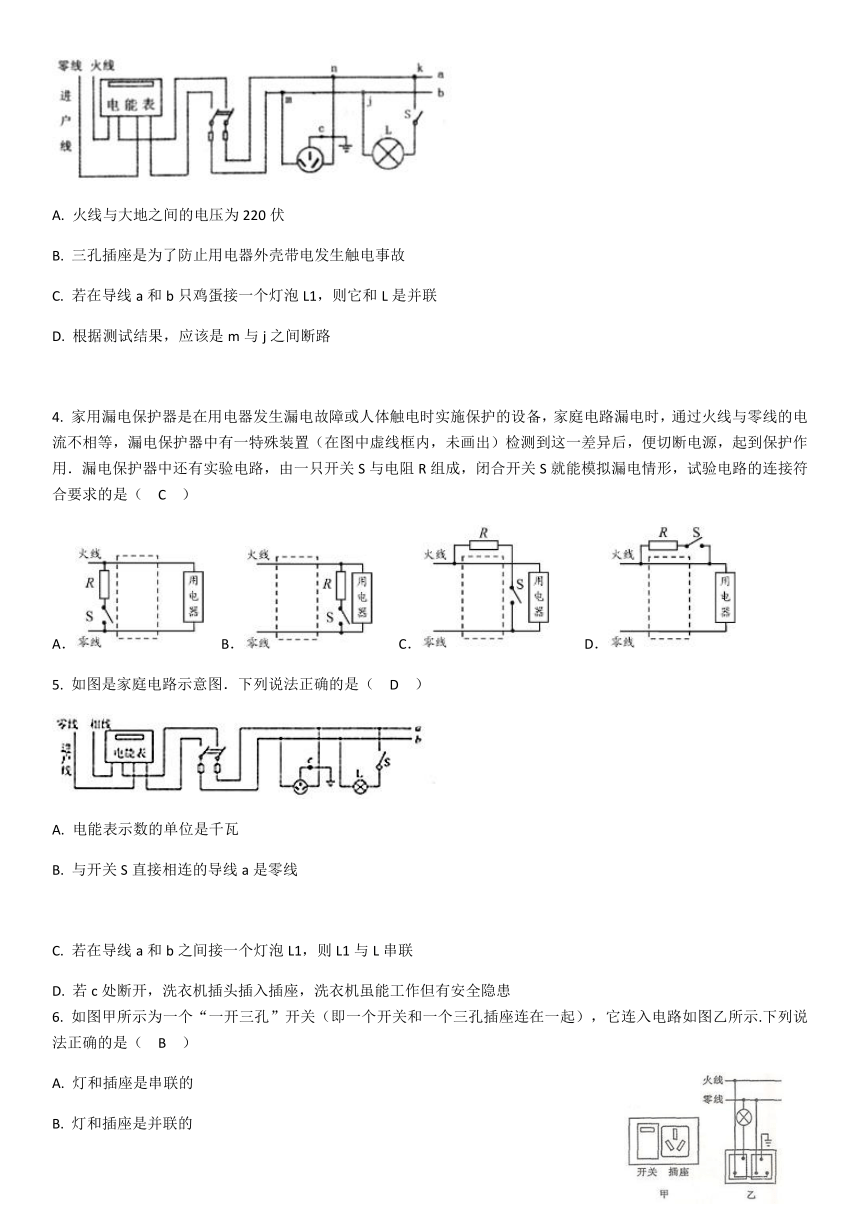

3. 如图所示的家庭电路中,当开关都闭合时,灯L不亮,用试电笔测试插座的左、右孔,氖管都发光,电路中只有一处故障,下面有关电路图及故障的说法中错误的是（ D ）
A. 火线与大地之间的电压为220伏
B. 三孔插座是为了防止用电器外壳带电发生触电事故
C. 若在导线a和b只鸡蛋接一个灯泡L1，则它和L是并联
D. 根据测试结果，应该是m与j之间断路
4. 家用漏电保护器是在用电器发生漏电故障或人体触电时实施保护的设备，家庭电路漏电时，通过火线与零线的电流不相等，漏电保护器中有一特殊装置（在图中虚线框内，未画出）检测到这一差异后，便切断电源，起到保护作用．漏电保护器中还有实验电路，由一只开关S与电阻R组成，闭合开关S就能模拟漏电情形，试验电路的连接符合要求的是（　C　）
A． B． C． D．
5. 如图是家庭电路示意图．下列说法正确的是（　D　）
A. 电能表示数的单位是千瓦
B. 与开关S直接相连的导线a是零线
C. 若在导线a和b之间接一个灯泡L1，则L1与L串联
D. 若c处断开，洗衣机插头插入插座，洗衣机虽能工作但有安全隐患6. 如图甲所示为一个“一开三孔”开关（即一个开关和一个三孔插座连在一起），它连入电路如图乙所示.下列说法正确的是（　B　）
A. 灯和插座是串联的
B. 灯和插座是并联的
C. 开关只控制插座
D. 开关同时控制灯和插座

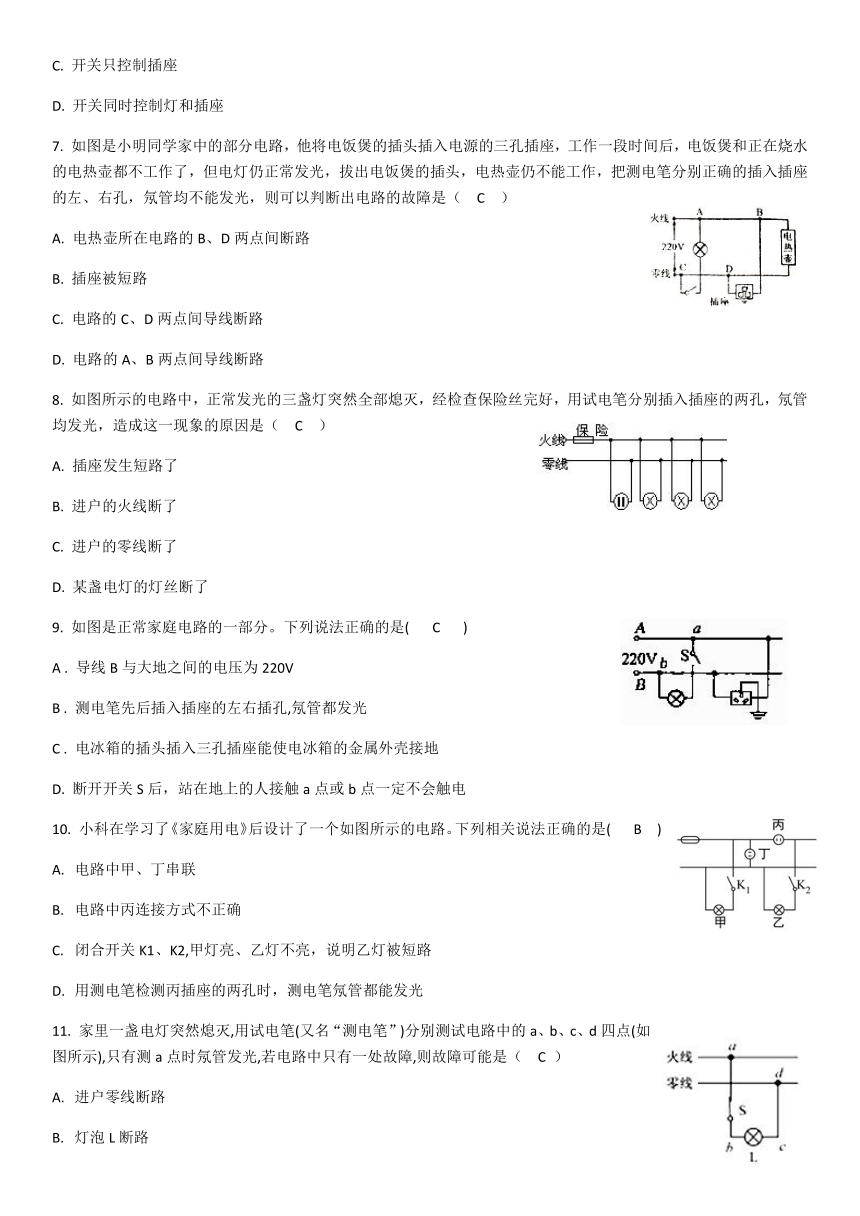

7. 如图是小明同学家中的部分电路，他将电饭煲的插头插入电源的三孔插座，工作一段时间后，电饭煲和正在烧水的电热壶都不工作了，但电灯仍正常发光，拔出电饭煲的插头，电热壶仍不能工作，把测电笔分别正确的插入插座的左、右孔，氖管均不能发光，则可以判断出电路的故障是（　C　）
A. 电热壶所在电路的B、D两点间断路
B. 插座被短路
C. 电路的C、D两点间导线断路
D. 电路的A、B两点间导线断路
8. 如图所示的电路中，正常发光的三盏灯突然全部熄灭，经检查保险丝完好，用试电笔分别插入插座的两孔，氖管均发光，造成这一现象的原因是（　C　）
A. 插座发生短路了
B. 进户的火线断了
C. 进户的零线断了
D. 某盏电灯的灯丝断了
9. 如图是正常家庭电路的一部分。下列说法正确的是( C )
A . 导线B与大地之间的电压为220V
B . 测电笔先后插入插座的左右插孔,氖管都发光
C . 电冰箱的插头插入三孔插座能使电冰箱的金属外壳接地
断开开关S后，站在地上的人接触a点或b点一定不会触电
小科在学习了《家庭用电》后设计了一个如图所示的电路。下列相关说法正确的是( B )
电路中甲、丁串联
电路中丙连接方式不正确
闭合开关K1、K2,甲灯亮、乙灯不亮，说明乙灯被短路
用测电笔检测丙插座的两孔时，测电笔氖管都能发光
家里一盏电灯突然熄灭,用试电笔(又名“测电笔”)分别测试电路中的a、b、c、d四点(如图所示),只有测a点时氖管发光,若电路中只有一处故障,则故障可能是（ C ）
进户零线断路
灯泡L断路
开关S接触不良
导线cd断路
如图所示为某家庭卫生间电路,电灯和电热器都在正常工作。在三线插座上刚插上洗衣机(开关未闭合)的插头时,所有用电器都停止工作,拔出洗衣机的插头后,用测电笔测试三线插座的左右两孔，氖管都发光，发现有一根熔丝熔断了。下列分析不合理的是（?B ?）
A．一定是零线上的熔丝熔断了?
B．断开S1、S2，再用测电笔检测三线插座的左右两孔，氖管都发光
C．只断开S1，再用测电笔检测开关S1的两个接线柱，氖管都发光
D．只断开S2，再用测电笔检测开关S1的两个接线柱，氖管都发光
在使用图所示的插线板时发现:只有在开关闭合时,指示灯才能发光,插孔才可以提供工作电压:即使指示灯损坏,开关闭合时插孔也能提供工作电压。下图中插线板电路连接符合上述现象及安全用电要求的是（ A??）
下列关于家庭电路和安全用电常识的说法，错误的是（ B ）
A. 开关应该接在火线与灯泡之间
B. 若空气开关“跳闸”，一定是使用了大功率用电器
C. 使用试电笔判断火线、零线时，手要按住笔尾金属体
D. 使用三线插头和三孔插座的目的，是将用电器的金属外壳与大地相连
15. 小明家的电路简化后如图所示，观察该电路，下列说法中正确的是（　B　）
开关和电灯是并联的 B．电灯、电视和台灯是并联的
各个小彩灯之间是并联的 D．插座中的火线和零线是连通的
16. 小明晚上做功课，把台灯插头插在书桌边的插座上，闭合台灯开关，发现台灯不亮.。为了找出故障原因，小明把台灯插头插入其他插座，发现台灯能正常发光，用测电笔插入书桌边的插座孔进行检查，发现其中一个孔能使测电笔的氖管发光．故障原因可能是（ C ）
A．进户线火线上的熔丝烧断 B．进户线零线断了
C．书桌边的插座与零线断开 D．书桌边的插座与火线断开
17. 小明把台灯插入插座，闭合开关，家里的总控制开关立刻跳闸，请分析造成这种现象的原因是（ ?C ?）?
A．插头短路 B．灯丝断路 C．灯头内短路 D．灯头内断路
如图所示的家庭电路中，当开关S闭合后，灯泡不亮，用测电笔检测插座的两个孔时，氖管均发光（灯泡不亮的原因是有人使用了大功率的用电器，使保险丝熔断）．由此判断不可能是______（填“A”或“B”）保险丝断路．由于该电路连接存在错误，当开关s断开时，用测电笔测量点C，氖管将______（填“发光”或“不发光”）．
答案为：A；发光．
普通电动车的充电插口内有金属插脚，在使用过程中绝不能拿硬币、手等去触碰，如图甲．
（1）图乙是某种电动车的局部电路图．如果硬币碰到充电插口的两个金属插脚，就会造成蓄电池 路（选填“通”、“断”或“短”）．
（2）这种电动车的蓄电池总电压为48V，人体不能触碰蓄电池两极，原因是
（3）对蓄电池充电时，蓄电池相当于电路中的 （选填“电源”、“用电器”、“开关”或“导线”）．
答案为：（1）短；（2）蓄电池的总电压高于人体安全电压；（3）用电器
小伟是一个科学迷，在课余时间他利用一个规格为“22V 0.01A”的发光二极管设计了如图甲所示的电路．晚间关闭照明灯L后，利用二极管D发出的光指示开关所在的位置．S为单刀双掷开关、R为限流电阻．

（2）从安全用电考虑，该电路存在安全隐患，应将单刀双掷开关S接在照明灯L与 间；
（3）不管照明灯关闭还是打开，该电路都要消耗电能．为节约电能，可以再接入一个光控开关（光照弱时会自动闭合，光照强时自动断开），你认为应将光控开关接在图乙中的a、b、c三处的 处．
答案为：（2）火线；（3）b
