(共28张PPT)
考点复习系列
范围:1.6~1.7

浙教版 八年级下
考点解读

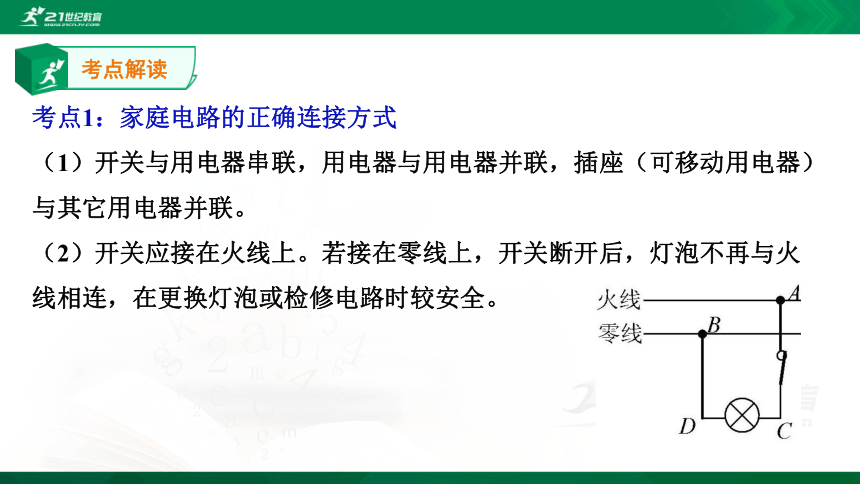

考点1:家庭电路的正确连接方式
(1)开关与用电器串联,用电器与用电器并联,插座(可移动用电器)与其它用电器并联。
(2)开关应接在火线上。若接在零线上,开关断开后,灯泡不再与火线相连,在更换灯泡或检修电路时较安全。
考点解读

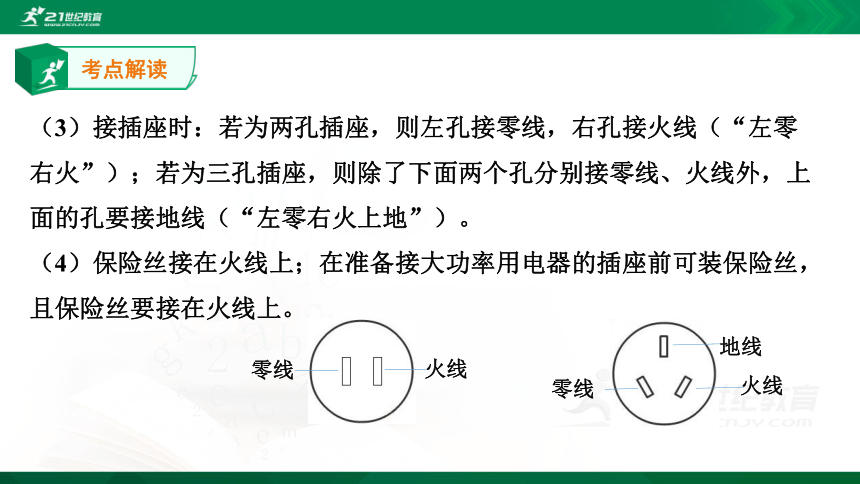

(3)接插座时:若为两孔插座,则左孔接零线,右孔接火线(“左零右火”);若为三孔插座,则除了下面两个孔分别接零线、火线外,上面的孔要接地线(“左零右火上地”)。
(4)保险丝接在火线上;在准备接大功率用电器的插座前可装保险丝,且保险丝要接在火线上。
地线
火线
地线
火线
零线
考点解读

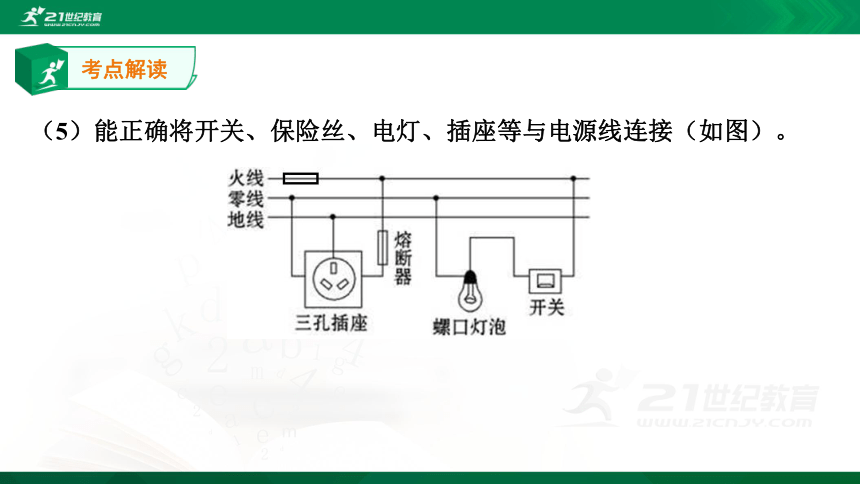

(5)能正确将开关、保险丝、电灯、插座等与电源线连接(如图)。
课堂练习

例1:某家庭电路的部分电路如图所示,其中甲、乙两处分别装用电器和开关。对此电路,下列说法正确的是( )
A.火线上的保险丝应该改装到零线上
B.甲处应装用电器,乙处应装开关
C.当电路中同时接入作用多个用电器时,通过保险丝的电流增大
D.当保险丝熔断后,可以用铜丝代替
C
拓展提高

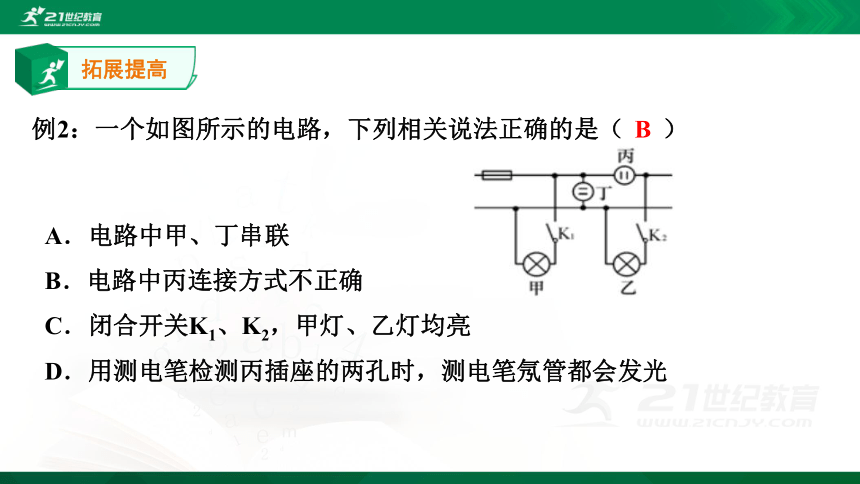

例2:一个如图所示的电路,下列相关说法正确的是( )
A.电路中甲、丁串联
B.电路中丙连接方式不正确
C.闭合开关K1、K2,甲灯、乙灯均亮
D.用测电笔检测丙插座的两孔时,测电笔氖管都会发光
B

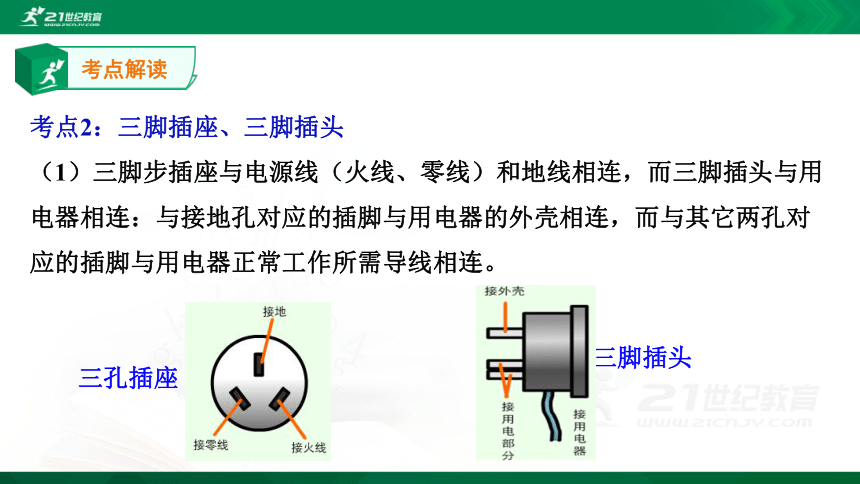

考点2:三脚插座、三脚插头
(1)三脚步插座与电源线(火线、零线)和地线相连,而三脚插头与用电器相连:与接地孔对应的插脚与用电器的外壳相连,而与其它两孔对应的插脚与用电器正常工作所需导线相连。
考点解读
三孔插座
三脚插头
课堂练习

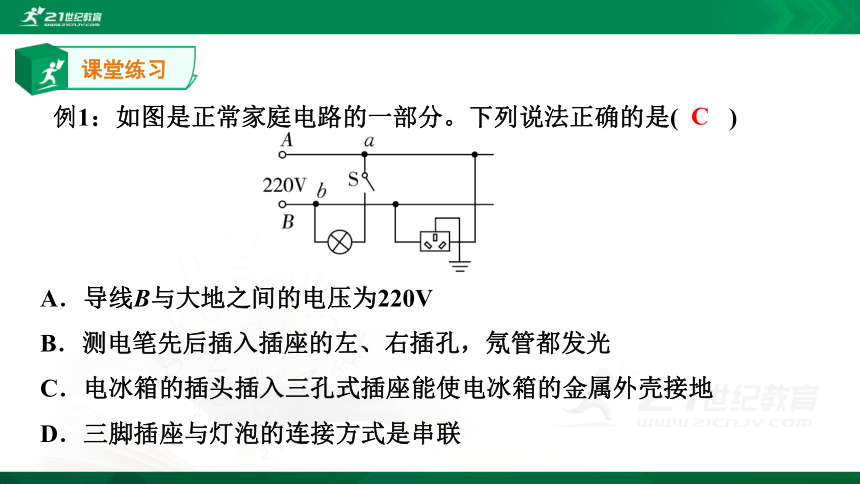

例1:如图是正常家庭电路的一部分。下列说法正确的是(  )



A.导线B与大地之间的电压为220V
B.测电笔先后插入插座的左、右插孔,氖管都发光
C.电冰箱的插头插入三孔式插座能使电冰箱的金属外壳接地
D.三脚插座与灯泡的连接方式是串联
C
拓展提高

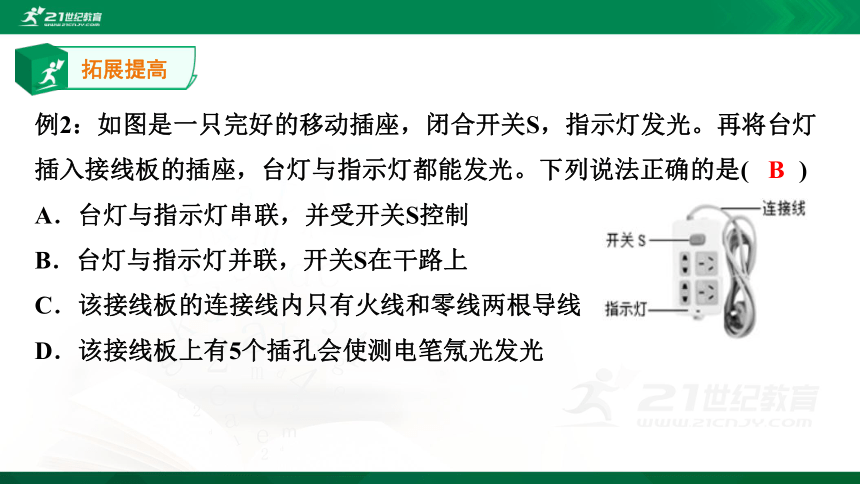

例2:如图是一只完好的移动插座,闭合开关S,指示灯发光。再将台灯插入接线板的插座,台灯与指示灯都能发光。下列说法正确的是(  )
A.台灯与指示灯串联,并受开关S控制
B.台灯与指示灯并联,开关S在干路上
C.该接线板的连接线内只有火线和零线两根导线
D.该接线板上有5个插孔会使测电笔氖光发光
B
考点解读
考点3:测电笔
(1)作用:辨别火线与零线。
(2)构造:由笔尖金属体、电阻、氖管、弹簧、笔尾金属体构成。
考点解读
(3)作用:辨别火线与零线。
(4)火线与零线间的电压为220V,火线与地线间的电压为220V,零线与地线间没有电压。
注意:只有当笔尖金属体触碰火线且人体接触测电笔的笔尾金属体时,测电笔内的电阻与人体串联形成通路,通过电流使氖管发光。
课堂练习
例1:如图所示的家庭电路中,闭合开关后灯泡不亮。用测电笔检测插座的两孔,发现只有插入右孔时氖管才发光。用测电笔检测A点氖管发光,检测B点氖管不发光。发生这一现象的原因可能是(  ) A.灯丝断了 B.灯泡短路 C.开关接触不良 D.插座短路
A
拓展提高
例2:如图所示,当开关S闭合后,发现电灯L不亮,用测电笔测试c、d两点时,氖管都发光,测试a、b两点时,只有a点氖管发光,则故障可能是(  ) A. 火线与零线短路 B.a、d之间某处断路 C. b、c之间某处断路 D.电灯的灯丝断了
C
考点解读
考点4:家庭电路常见故障的判断分析 (1)断路:用电器内部断路、火线断路、零线断路、线头脱落、接触不良等;
(2)短路:用电器外导线的短路、用电器内部的短路、火线与零线间短路;
(3)漏电:主要是接线不当而造成火线和其他不应该带电的导电直接或间接接触,容易造成触电事故。2
课堂练习
例1:如图所示的家庭电路,已知其中一只灯泡的灯头接线处存在故障。电工师傅为查明故障,在保险丝处接入一只“220 V40 W”的灯泡L0,当只闭合开关S、S1时,灯泡L0和L1都呈暗红色(比正常发光状态暗得多);当只闭合开关S、S2时,灯泡L0正常发光,L2不发光。由此可以确定( ) A.L1灯头接线处断路 B.L1灯头接线处短路 C.L2灯头接线处断路 D.L2灯头接线处短路
D
课堂练习
例2:如图所示是某家庭电路,闭合开关,灯不亮,用测电笔接触c点氖管不发光,接触d点氖管发光。若该电路有两处故障,则下列判断正确的是(  )
A.ac间断路,bd间断路
B.ac间断路,eb间断路
C.ac间断路,ed间断路
D.eb间断路,cd间短路
B
考点解读
考点5:安全用电
(1)安全用电的原则:不接触低压带电体,不靠近高压带电体。
(2)人体安全电压:小于等于36V(即不高于36V)。
a.安全电压是一个范围,不是某个电压值。
b.在潮湿情况下,安全电压在24V以下。
考点解读
(3)触电是由人体通过的电流大于人体能承受的电流或人体两端的电压超过36V,往往是人体接触火线引起的。
(4)触电情况有:
课堂练习
例1:如图所示,A、B、D三人均直接与家庭照明电路的火线接触,以下关于四人是否会发生触电事故的判断中,正确的是(  )
A.A、B、C、D四人都直接或间接跟火线连通,故都会发生触电事B.A、B、D三人因站在干燥的木凳上,所以不会发生触电事故
C.A、B两人只接触火线,不会发生触电事故 D.B、C、D三人因构成电流的通路,所以都会发生触电事故
D
拓展提高
例2:如图所示,一个带金属外壳的用电器,有甲、乙、丙三个触点(可以接通或断开)。使用过程中,当人站在地上,身体一部分接触到金属外壳时,最有可能造成触电事故的是三个触点处于(  )21·世纪*教育 A.触点甲、乙、丙均接通 B.触点甲、丙断开,触点乙接通 C.触点甲、乙断开,触点丙接通 D.触点甲接通,触点乙、丙断开
B
考点解读
考点6:与家庭电路有关的电学计算
(1)当人体接触火线触电时,实际是人体处于火线与地线(或零线)间220V的连通电路中,人体与其它用电器是并联关系。
(2)在人体用测电笔接触火线时,测电笔与人体(电阻)串联,两端总电压为220V。
(3)对于家庭电路的任一支路可应用欧姆定律进行计算。
课堂练习
例1:如图甲为测电笔的结构,如图乙、图丙为测电笔的使用方法,试回答下列问题。



(1)图乙、丙中正确使用测电笔的是图_______,当用它插入插座的左孔时氖管不亮,插入右孔时氖管发光,则说明火线在插座的_____孔。


课堂练习
(2)测电笔内部有一个大电阻,作用是_________________________。(3)若测电笔氖管发光放电时的电流为0.36 mA,人体的安全电压为36 V,则当测电笔的笔尖接触家庭电路的火线时要使人能处于安全状态,此大电阻的阻值至少应为___________Ω。(不计氖管发光时的电阻)
防止通过人体的电流过大造成触电
5.11×105
拓展提高
例2:现代家庭电器化程度越来越高,用电安全是一个十分突出的问题。下表提供了一组人体电阻数据。
测量项目 完全干燥时 出汗或潮湿时
手与手之间电阻 200 kΩ 5 kΩ
手与脚之间电阻 300 kΩ 8.8 kΩ
手与塑料鞋底之间电阻 8000 kΩ 10 kΩ
如图所示,电阻R=44Ω的用电器接在电压为220V的电源上时,电路中还有额定电流为10A的熔断丝(俗称保险丝,电阻忽略不计)。则: (1)用电器接入电路时,通过熔断丝的电流为多少?
拓展提高
(2)一个潮湿的人,赤脚站在地上,由于不小心,手接触火线,发生触电事故,则通过人体的电流是多少(上表电阻数据适用此人)?并分析为什么熔断丝不会断(即熔断丝不能救人命)。
解:(1)I器=U/R器=220V/44?=5A
(2)据信息可知:潮湿时人与脚之间的电阻为8.8k?
人体通过的电流:I人=U/R人=220V/8800?=0.025A
干路上通过保险丝的电流:I=I人+I器=5A+0.025A=5.025A<10A
因此熔断丝不会熔断。
拓展提高
例3:家用漏电保护器是在用电器发生漏电故障或人体触电时实施保护的设备,家庭电路漏电时,通过火线与零线的电流不相等,漏电保护器中有一特殊装置(在下图中虚线框内,未画出)检测到这一差异后,便切断电源,起到保护作用,漏电保护器中还有试验电路,由一只开关S与电阻R组成,闭合开关S就能模拟漏电情形,试验电路的连接符合要求的是(  )

_D
