浙教版科学 八年级下册同步练习 1.5 磁生电（解析版）

中小学教育资源及组卷应用平台

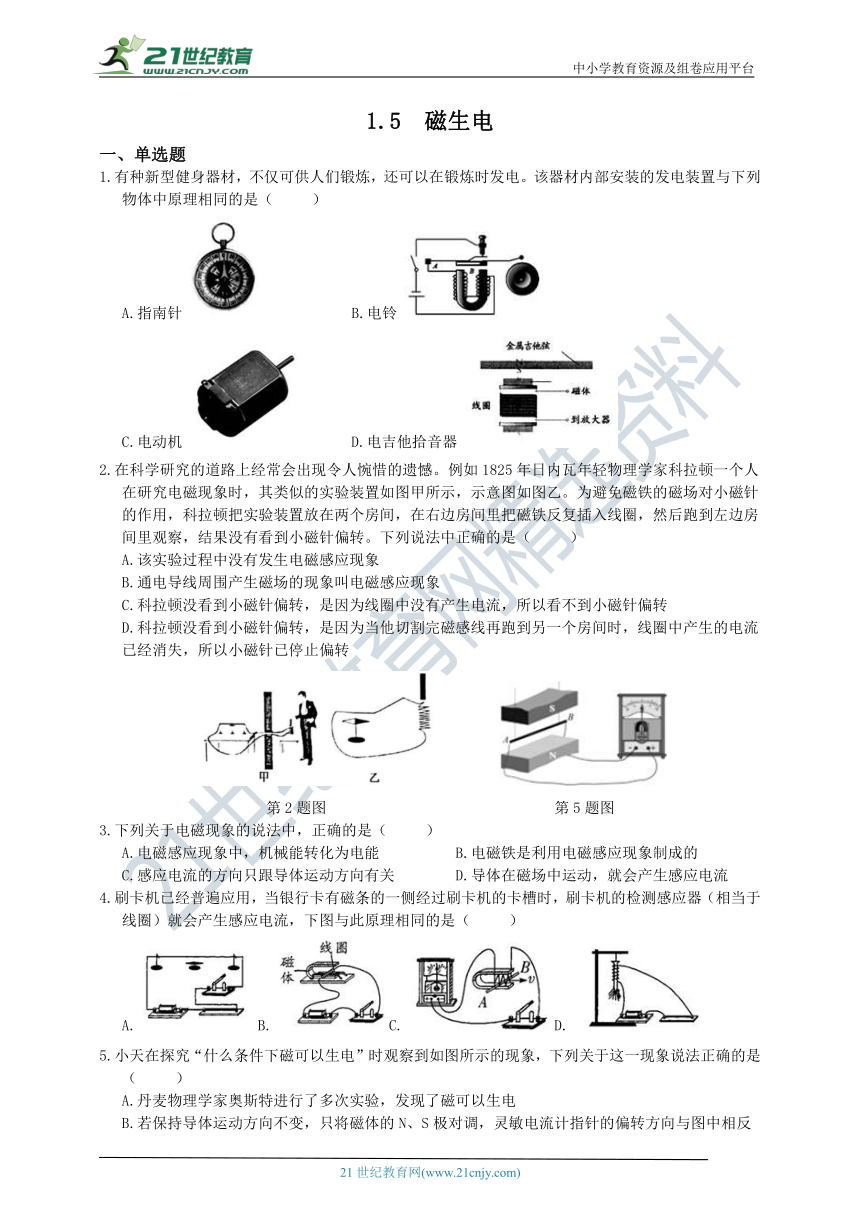

1.5 磁生电
一、单选题
1.有种新型健身器材，不仅可供人们锻炼，还可以在锻炼时发电。该器材内部安装的发电装置与下列物体中原理相同的是（ ??）
A.指南针 B.电铃
C.电动机 D.电吉他拾音器
2.在科学研究的道路上经常会出现令人惋惜的遗憾。例如1825年日内瓦年轻物理学家科拉顿一个人在研究电磁现象时，其类似的实验装置如图甲所示，示意图如图乙。为避免磁铁的磁场对小磁针的作用，科拉顿把实验装置放在两个房间，在右边房间里把磁铁反复插入线圈，然后跑到左边房间里观察，结果没有看到小磁针偏转。下列说法中正确的是（?? ）
A.该实验过程中没有发生电磁感应现象
B.通电导线周围产生磁场的现象叫电磁感应现象
C.科拉顿没看到小磁针偏转，是因为线圈中没有产生电流，所以看不到小磁针偏转
D.科拉顿没看到小磁针偏转，是因为当他切割完磁感线再跑到另一个房间时，线圈中产生的电流已经消失，所以小磁针已停止偏转

第2题图 第5题图
3.下列关于电磁现象的说法中，正确的是（ ??）
A.电磁感应现象中，机械能转化为电能?????B.电磁铁是利用电磁感应现象制成的
C.感应电流的方向只跟导体运动方向有关????D.导体在磁场中运动，就会产生感应电流
4.刷卡机已经普遍应用，当银行卡有磁条的一侧经过刷卡机的卡槽时，刷卡机的检测感应器（相当于线圈）就会产生感应电流，下图与此原理相同的是（?? ）
A.B.C.D.
5.小天在探究“什么条件下磁可以生电”时观察到如图所示的现象，下列关于这一现象说法正确的是（?? ）
A.丹麦物理学家奥斯特进行了多次实验，发现了磁可以生电
B.若保持导体运动方向不变，只将磁体的N、S极对调，灵敏电流计指针的偏转方向与图中相反
C.若导体ab沿磁感线方向向上运动，灵敏电流计指针也会发生偏转
D.电动机是利用磁生电的原理工作的
6.在科学的发展过程中,发现了电磁感应现象的物理学家是（?? ）
A.安培?????B.欧姆??????C.奥斯特??????D.法拉第

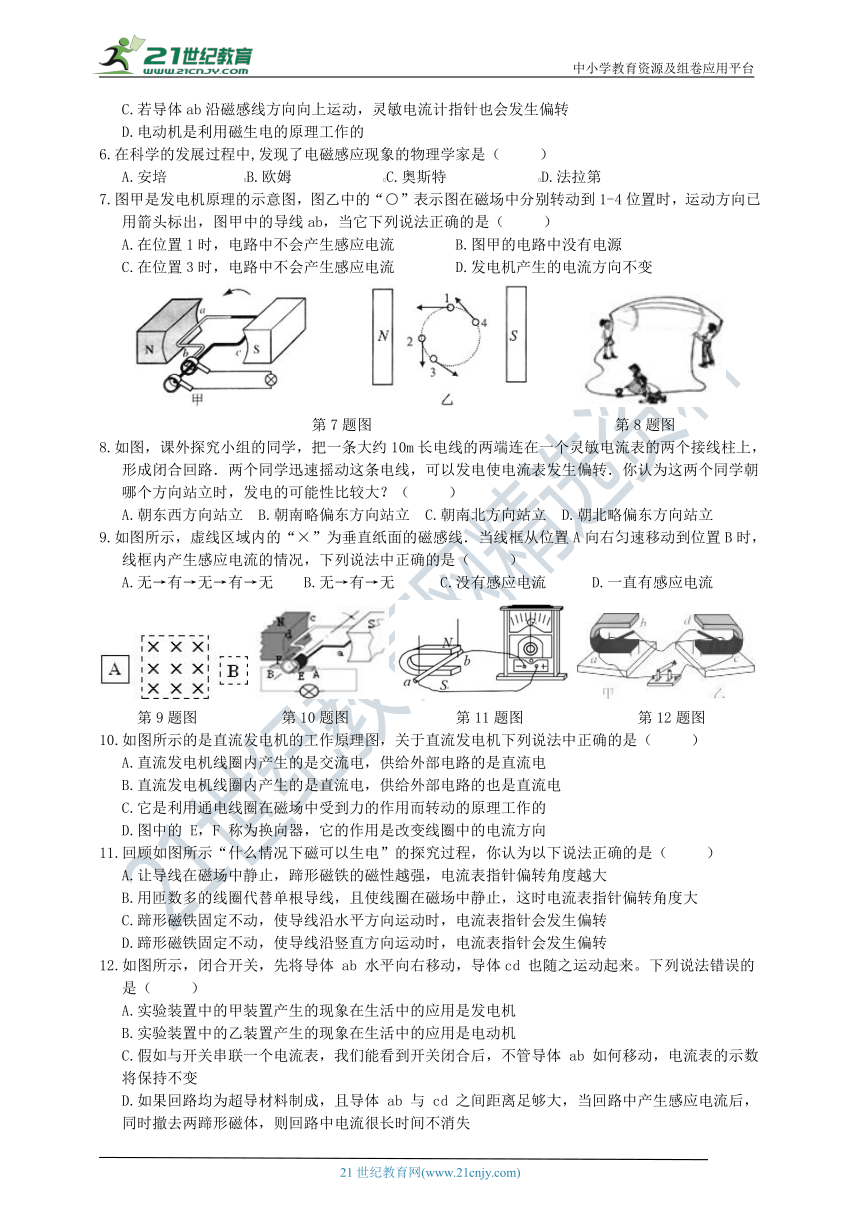

7.图甲是发电机原理的示意图，图乙中的“○”表示图在磁场中分别转动到1-4位置时，运动方向已用箭头标出，图甲中的导线ab，当它下列说法正确的是（?? ）
A.在位置1时，电路中不会产生感应电流????B.图甲的电路中没有电源
C.在位置3时，电路中不会产生感应电流????D.发电机产生的电流方向不变

第7题图 第8题图
8.如图，课外探究小组的同学，把一条大约10m长电线的两端连在一个灵敏电流表的两个接线柱上，形成闭合回路．两个同学迅速摇动这条电线，可以发电使电流表发生偏转．你认为这两个同学朝哪个方向站立时，发电的可能性比较大？（?? ）
A.朝东西方向站立?B.朝南略偏东方向站立?C.朝南北方向站立?D.朝北略偏东方向站立
9.如图所示，虚线区域内的“×”为垂直纸面的磁感线．当线框从位置A向右匀速移动到位置B时，线框内产生感应电流的情况，下列说法中正确的是（?? ）
A.无→有→无→有→无??B.无→有→无???C.没有感应电流???D.一直有感应电流

第9题图 第10题图 第11题图 第12题图
10.如图所示的是直流发电机的工作原理图，关于直流发电机下列说法中正确的是（?? ）
A.直流发电机线圈内产生的是交流电，供给外部电路的是直流电????????
B.直流发电机线圈内产生的是直流电，供给外部电路的也是直流电
C.它是利用通电线圈在磁场中受到力的作用而转动的原理工作的???????
D.图中的 E，F 称为换向器，它的作用是改变线圈中的电流方向
11.回顾如图所示“什么情况下磁可以生电”的探究过程，你认为以下说法正确的是（?? ）
A.让导线在磁场中静止，蹄形磁铁的磁性越强，电流表指针偏转角度越大?????????
B.用匝数多的线圈代替单根导线，且使线圈在磁场中静止，这时电流表指针偏转角度大
C.蹄形磁铁固定不动，使导线沿水平方向运动时，电流表指针会发生偏转????????
D.蹄形磁铁固定不动，使导线沿竖直方向运动时，电流表指针会发生偏转
12.如图所示，闭合开关，先将导体 ab 水平向右移动，导体cd 也随之运动起来。下列说法错误的是（?? ）
A.实验装置中的甲装置产生的现象在生活中的应用是发电机
B.实验装置中的乙装置产生的现象在生活中的应用是电动机
C.假如与开关串联一个电流表，我们能看到开关闭合后，不管导体 ab 如何移动，电流表的示数将保持不变
D.如果回路均为超导材料制成，且导体 ab 与 cd 之间距离足够大，当回路中产生感应电流后，同时撤去两蹄形磁体，则回路中电流很长时间不消失

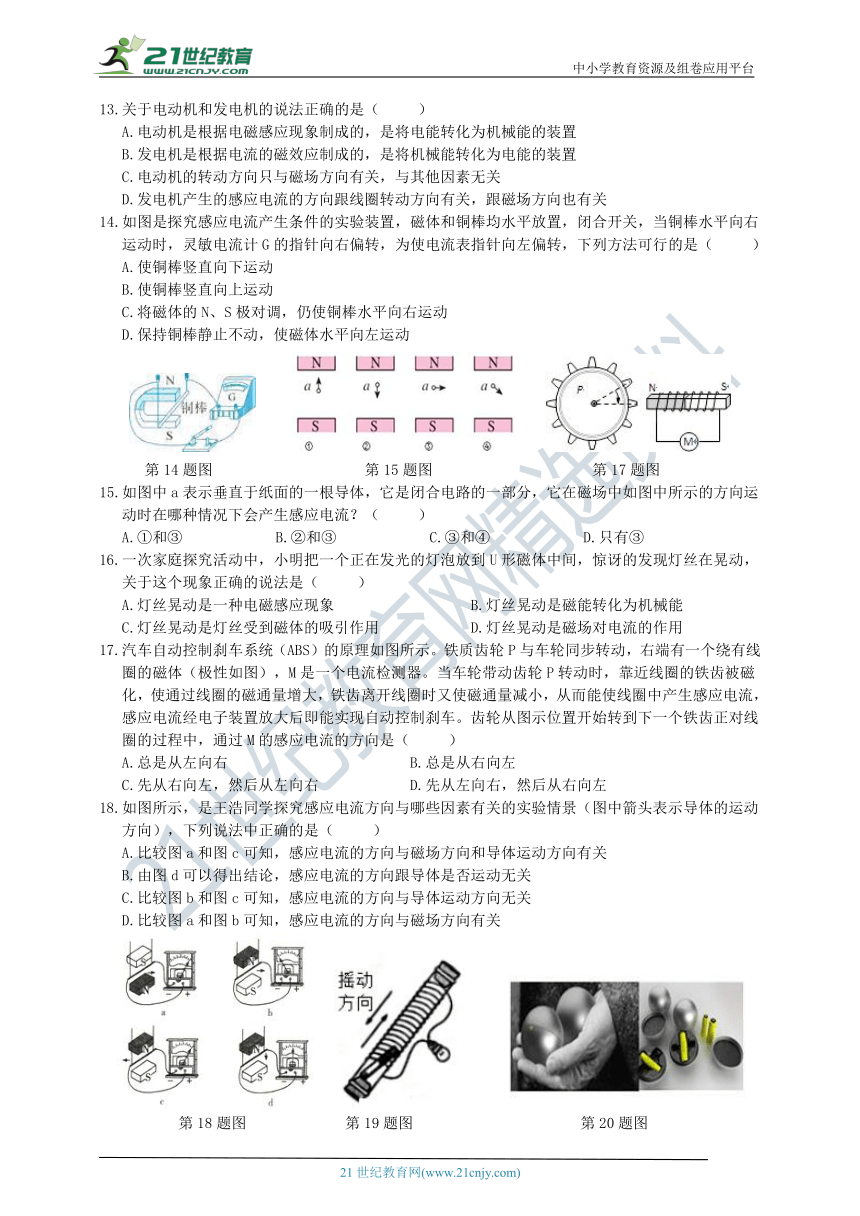

13.关于电动机和发电机的说法正确的是（?? ）
A.电动机是根据电磁感应现象制成的，是将电能转化为机械能的装置??????????
B.发电机是根据电流的磁效应制成的，是将机械能转化为电能的装置
C.电动机的转动方向只与磁场方向有关，与其他因素无关?????????
D.发电机产生的感应电流的方向跟线圈转动方向有关，跟磁场方向也有关
14.如图是探究感应电流产生条件的实验装置，磁体和铜棒均水平放置，闭合开关，当铜棒水平向右运动时，灵敏电流计G的指针向右偏转，为使电流表指针向左偏转，下列方法可行的是（?? ）
A.使铜棒竖直向下运动??????????????
B.使铜棒竖直向上运动
C.将磁体的N、S极对调，仍使铜棒水平向右运动?
D.保持铜棒静止不动，使磁体水平向左运动

第14题图 第15题图 第17题图
15.如图中a表示垂直于纸面的一根导体，它是闭合电路的一部分，它在磁场中如图中所示的方向运动时在哪种情况下会产生感应电流？（?? ）
A.①和③??????B.②和③??????C.③和④??????D.只有③
16.一次家庭探究活动中，小明把一个正在发光的灯泡放到U形磁体中间，惊讶的发现灯丝在晃动，关于这个现象正确的说法是（?? ）
A.灯丝晃动是一种电磁感应现象?????????B.灯丝晃动是磁能转化为机械能
C.灯丝晃动是灯丝受到磁体的吸引作用??????D.灯丝晃动是磁场对电流的作用
17.汽车自动控制刹车系统（ABS）的原理如图所示。铁质齿轮P与车轮同步转动，右端有一个绕有线圈的磁体（极性如图），M是一个电流检测器。当车轮带动齿轮P转动时，靠近线圈的铁齿被磁化，使通过线圈的磁通量增大，铁齿离开线圈时又使磁通量减小，从而能使线圈中产生感应电流，感应电流经电子装置放大后即能实现自动控制刹车。齿轮从图示位置开始转到下一个铁齿正对线圈的过程中，通过M的感应电流的方向是（?? ）
A.总是从左向右??????????? B.总是从右向左
C.先从右向左，然后从左向右??????D.先从左向右，然后从右向左
18.如图所示，是王浩同学探究感应电流方向与哪些因素有关的实验情景（图中箭头表示导体的运动方向），下列说法中正确的是（?? ）
A.比较图a和图c可知，感应电流的方向与磁场方向和导体运动方向有关
B.由图d可以得出结论，感应电流的方向跟导体是否运动无关
C.比较图b和图c可知，感应电流的方向与导体运动方向无关
D.比较图a和图b可知，感应电流的方向与磁场方向有关

第18题图 第19题图 第20题图

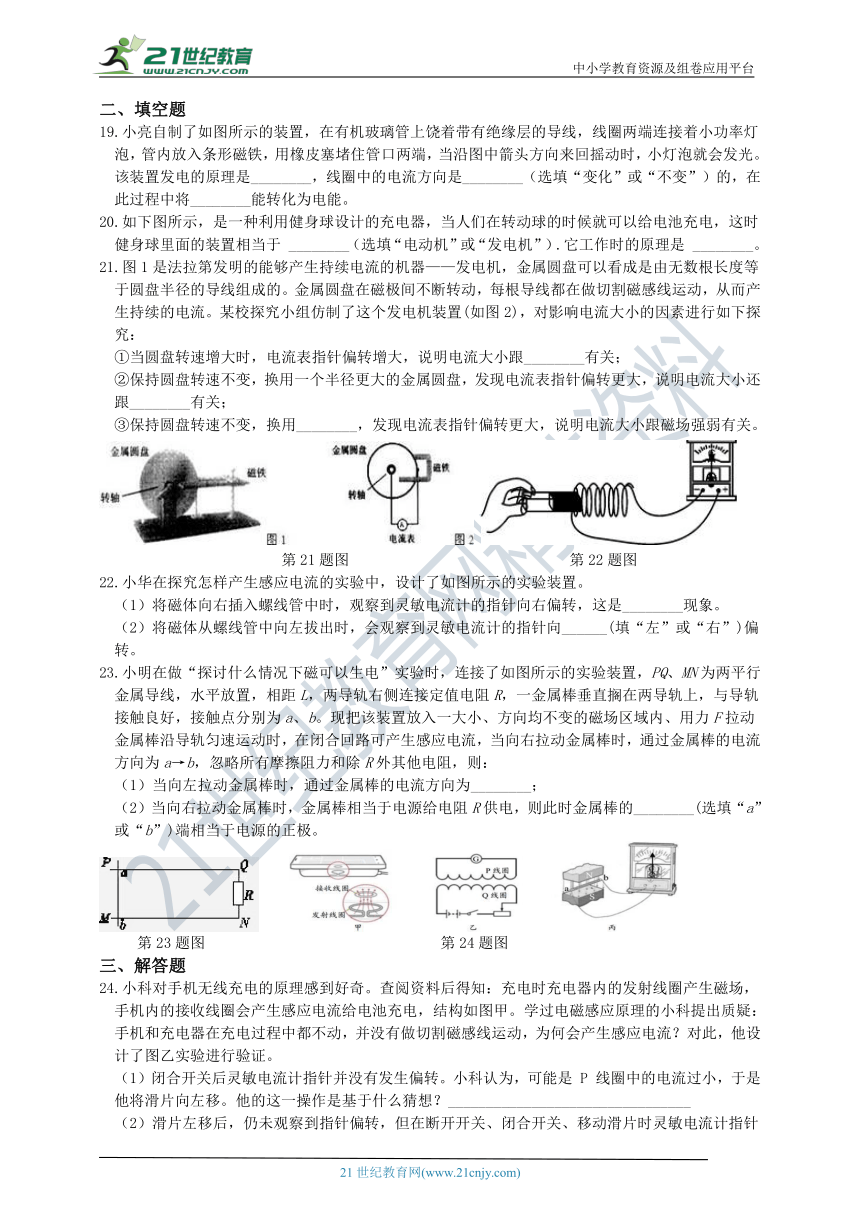

二、填空题
19.小亮自制了如图所示的装置，在有机玻璃管上饶着带有绝缘层的导线，线圈两端连接着小功率灯泡，管内放入条形磁铁，用橡皮塞堵住管口两端，当沿图中箭头方向来回摇动时，小灯泡就会发光。该装置发电的原理是________，线圈中的电流方向是________（选填“变化”或“不变”）的，在此过程中将________能转化为电能。
20.如下图所示，是一种利用健身球设计的充电器，当人们在转动球的时候就可以给电池充电，这时健身球里面的装置相当于 ________（选填“电动机”或“发电机”）.它工作时的原理是 ________。
21.图1是法拉第发明的能够产生持续电流的机器——发电机，金属圆盘可以看成是由无数根长度等于圆盘半径的导线组成的。金属圆盘在磁极间不断转动，每根导线都在做切割磁感线运动，从而产生持续的电流。某校探究小组仿制了这个发电机装置(如图2)，对影响电流大小的因素进行如下探究：
①当圆盘转速增大时，电流表指针偏转增大，说明电流大小跟________有关；
②保持圆盘转速不变，换用一个半径更大的金属圆盘，发现电流表指针偏转更大，说明电流大小还跟________有关；
③保持圆盘转速不变，换用________，发现电流表指针偏转更大，说明电流大小跟磁场强弱有关。

第21题图 第22题图
22.小华在探究怎样产生感应电流的实验中，设计了如图所示的实验装置。
（1）将磁体向右插入螺线管中时，观察到灵敏电流计的指针向右偏转，这是________现象。
（2）将磁体从螺线管中向左拔出时，会观察到灵敏电流计的指针向______(填“左”或“右”)偏转。
23.小明在做“探讨什么情况下磁可以生电”实验时，连接了如图所示的实验装置，PQ、MN为两平行金属导线，水平放置，相距L，两导轨右侧连接定值电阻R，一金属棒垂直搁在两导轨上，与导轨接触良好，接触点分别为a、b。现把该装置放入一大小、方向均不变的磁场区域内、用力F拉动金属棒沿导轨匀速运动时，在闭合回路可产生感应电流，当向右拉动金属棒时，通过金属棒的电流方向为a→b，忽略所有摩擦阻力和除R外其他电阻，则：
（1）当向左拉动金属棒时，通过金属棒的电流方向为________；
（2）当向右拉动金属棒时，金属棒相当于电源给电阻R供电，则此时金属棒的________(选填“a”或“b”)端相当于电源的正极。

第23题图 第24题图
三、解答题

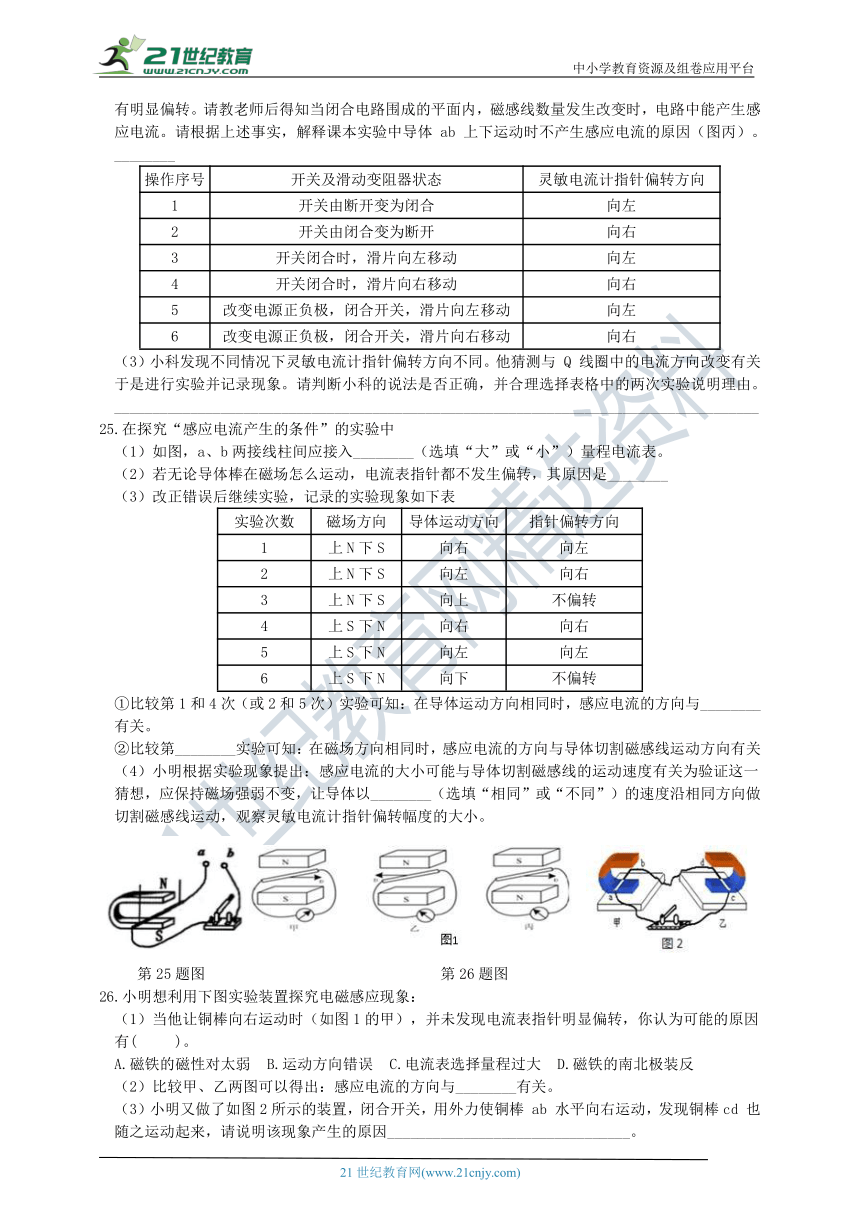

24.小科对手机无线充电的原理感到好奇。查阅资料后得知：充电时充电器内的发射线圈产生磁场，手机内的接收线圈会产生感应电流给电池充电，结构如图甲。学过电磁感应原理的小科提出质疑：手机和充电器在充电过程中都不动，并没有做切割磁感线运动，为何会产生感应电流？对此，他设计了图乙实验进行验证。
（1）闭合开关后灵敏电流计指针并没有发生偏转。小科认为，可能是 P 线圈中的电流过小，于是他将滑片向左移。他的这一操作是基于什么猜想？________________________________
（2）滑片左移后，仍未观察到指针偏转，但在断开开关、闭合开关、移动滑片时灵敏电流计指针有明显偏转。请教老师后得知当闭合电路围成的平面内，磁感线数量发生改变时，电路中能产生感应电流。请根据上述事实，解释课本实验中导体 ab 上下运动时不产生感应电流的原因（图丙）。________
操作序号 开关及滑动变阻器状态 灵敏电流计指针偏转方向
1 开关由断开变为闭合 向左
2 开关由闭合变为断开 向右
3 开关闭合时，滑片向左移动 向左
4 开关闭合时，滑片向右移动 向右
5 改变电源正负极，闭合开关，滑片向左移动 向左
6 改变电源正负极，闭合开关，滑片向右移动 向右
（3）小科发现不同情况下灵敏电流计指针偏转方向不同。他猜测与 Q 线圈中的电流方向改变有关于是进行实验并记录现象。请判断小科的说法是否正确，并合理选择表格中的两次实验说明理由。_____________________________________________________________________________________
25.在探究“感应电流产生的条件”的实验中
（1）如图，a、b两接线柱间应接入________（选填“大”或“小”）量程电流表。
（2）若无论导体棒在磁场怎么运动，电流表指针都不发生偏转，其原因是________
（3）改正错误后继续实验，记录的实验现象如下表
实验次数 磁场方向 导体运动方向 指针偏转方向
1 上N下S 向右 向左
2 上N下S 向左 向右
3 上N下S 向上 不偏转
4 上S下N 向右 向右
5 上S下N 向左 向左
6 上S下N 向下 不偏转
①比较第1和4次（或2和5次）实验可知：在导体运动方向相同时，感应电流的方向与________有关。
②比较第________实验可知：在磁场方向相同时，感应电流的方向与导体切割磁感线运动方向有关
（4）小明根据实验现象提出：感应电流的大小可能与导体切割磁感线的运动速度有关为验证这一猜想，应保持磁场强弱不变，让导体以________（选填“相同”或“不同”）的速度沿相同方向做切割磁感线运动，观察灵敏电流计指针偏转幅度的大小。

第25题图 第26题图
26.小明想利用下图实验装置探究电磁感应现象：
（1）当他让铜棒向右运动时（如图1的甲），并未发现电流表指针明显偏转，你认为可能的原因有(?? )。
A.磁铁的磁性对太弱?B.运动方向错误?C.电流表选择量程过大?D.磁铁的南北极装反
（2）比较甲、乙两图可以得出：感应电流的方向与________有关。
（3）小明又做了如图2所示的装置，闭合开关，用外力使铜棒 ab 水平向右运动，发现铜棒cd 也随之运动起来，请说明该现象产生的原因________________________________。



参考答案
一、单选题
1.D
【解析】该健身器材内部安装的发电装置的工作原理是电磁感应现象。
A.指南针在地磁场的作用下指南北，故A不合题意；
B.电铃利用电磁铁和衔铁的弹力共同作用，实现小锤敲击铃盖发出声音，故B不合题意；
C.电动机的工作原理是：通电导体在磁场中受力运动，故C不合题意；
D.金属吉他弦振动时，引起磁体在线圈里一起振动，相当于线圈做切割磁感线运动，这时产生的感应电流经过放大器放大后传送到扬声器发出声音，故D符合题意。
2.D
【解析】A.当磁铁迅速通过线圈时，相当于线圈在磁场中做切割磁感线运动，因此肯定有电流产生，故A错误；
B.通电导线周围产生磁场的现象叫电流的磁效应，故B错误；
CD.科拉顿没看到小磁针偏转，是因为当他切割完磁感线再跑到另一个房间时，线圈中产生的电流已经消失，所以小磁针已停止偏转，故C错误，而D正确。
3.A
【解析】A.电磁感应现象中，机械能转化为电能，故A正确；?
B.电磁铁是利用电流的磁效应制成的，故B错误；?
C.感应电流的方向与磁场方向和导体的运动方向有关，故C错误；
D.导体必须在磁场中做切割磁感线运动，才会产生感应电流，故D错误。
4.C
【解析】刷卡机是的工作原理是电磁感应现象。
A.当导线中通过电流时，小磁针的指向发生变化，说明电流周围存在磁场，故A不合题意；
B.如图电路中有电源，是电动机测原理图，是根据通电导体在磁场中受力而运动制成的，B不符合题意；
C.当金属棒ab在磁场中做切割磁感线运动时，电流表的指针摆动，说明有感应电流产生，故C符合题意；
D.电磁铁利用的电流的磁效应，故D不合题意。
5.B
【解析】A.丹麦物理学家奥斯特进行了多次实验，发现电流周围存在磁场，故A错误；
B.若保持导体运动方向不变，只将磁体的N、S极对调，那么磁场方向调转，因此感应电流的方向也相反，那么灵敏电流计指针的偏转方向与图中相反，故B正确；
C.若导体ab沿磁感线方向向上运动， 这时导体不切割磁感线，因此不会产生感应电流，灵敏电流计的指针不会偏转，故C错误；
D.电动机是利用电生磁的原理工作的，故D错误。
6.D
【解析】A.安培发现了通电螺线管的极性和电流方向之间的规律，故A不合题意；
B.欧姆发现了电学的基本定律欧姆定律，故B不合题意；
C.奥斯特发现了电流周围存在磁场，故C不合题意；
D.法拉第发现了电磁感应现象，故D符合题意。
7.A
【解析】AC、小圆圈“○”表示垂直于纸面、绕垂直纸面的轴转动的一根导线，它是闭合电路的一部分。由图磁感线方向水平向右，1的运动方向与磁感线方向平行，不切割磁感线，不能产生感应电流；2、3、4的运动方向切割磁感线，能产生感应电流，故A正确，C错误；

B、发电机的原理是电磁感应现象，将机械能转化为电能，发电机线圈就是电源，故B错误；
D、发电机线圈中产生的感应电流的大小和方向都随时间作周期性的变化，这种电流叫交流电，故D错误。
8.A
【解析】电流表指针偏转，可以确定这是电磁感应现象。因此要使产生的感应电流变大，就要使导体切割更多的磁感线，结合地磁场的方向即可确定这两个同学的站立方向。
9.A
【解析】感应感应电流的条件可知，线框A进入磁场前，不能切割磁感线，因此无感应电流产生；当线框A从刚进入到全部进入前，上下两边没有切割磁感线，左右两边切割磁感线。当线框向右运动时，右边的导线做切割磁感线运动，其左边处于磁场外，符合产生感应电流的条件，此时有感应电流产生；当线框A全部进入磁场后，整个闭合电路都在磁场中，不是一部分导体在磁场中做切割磁感线运动，不符合产生感应电流的条件，因此无感应电流产生；当线框A刚从磁场中出来到全部出来前，线框左边做切割磁感线运动，符合产生感应电流的条件，此时有感应电流产生；当线框A全部出来后，不能切割磁感线，因此无感应电流产生，故A选择正确。
10.A
【解析】A B、线圈内切割磁场产生的感应电流，而感应电流都是交流电，而直流发电机在外部有一个换向器，用来改变输出电流的方向形成直流电；故A正确，B错误；
C、发电机都是利用电磁感应原理工作的；故C错误；
D、换向器改变的是外部的输出电流的方向，对线圈中的电流方向没有任何影响；故D错误。
11.C
【解析】A B、导线要切割磁感线才会产生感应电流，而导线不动，磁场不动，导线不会切割磁场，所以不会产生感应电流；故A B错误；
C、磁场不动时，而导线水平方向运动，则会切割磁感线，所以会产生感应电流，电流表针会偏转；故C正确；
D、磁场不动时，导线竖直运动时没有切割磁感线，而是顺着磁场方向运动，故不会产生感应电流；故D错误。
12.C
【解析】A、实验装置中的甲装置产生的现象在生活中的应用是发电机，甲中ab切割磁感线产生感应电流，是发电机的原理，说法正确，A错误；
B、实验装置中的乙装置产生的现象在生活中的应用是电动机，乙装置是通电导体在磁场中受力运动，是电动机的原理，说法正确，B错误；
C、假如与开关串联一个电流表，我们能看到开关闭合后，不管导体 ab 如何移动，电流表的示数将保持不变，感应电流的强弱、方向与导体切割磁感线的速度大小和方向有关，所以改变导体ab的移动情况，电流示数要变，说法错误，C正确；
D、如果回路均为超导材料制成，且导体 ab 与 cd 之间距离足够大，当回路中产生感应电流后，同时撤去两蹄形磁体，则回路中电流很长时间不消失，使用超导材料后，电路中没有消耗电能的装置，所以产生的电流不会消失，说法正确，D错误。
13.D
【解析】A.电动机是根据电流的磁效应现象制成的，是将电能转化为机械能的装置。A不符合题意。
B.发电机是根据电磁感应现象制成的，是将机械能转化为电能的装置。B不符合题意。
C.电动机的转动方向与电流方向和磁场方向有关。C不符合题意。
D.发电机产生的感应电流的方向跟线圈转动方向有关，跟磁场方向也有关。D符合题意。
14.C
【解析】在该探究感应电流产生条件的实验装置中，磁体和铜棒均水平放置，闭合开关，当铜棒水平向右运动时，灵敏电流计G的指针向右偏转，为使电流表指针向左偏转，可以改变导体的运动方向和磁场方向至相反。即使铜棒水平向左运动或使磁体水平向右运动；或者将磁体的N、S极对调，仍使铜棒水平向右运动。
15.C
【解析】由图可知，上端为磁体N极，下端为磁体S极，磁感线由N极指向S极，图中能切割磁磁感线的是③④，能产生感应电流；①②中导体运动方向与磁感线方向平行，不切割磁感线，不能产生感应电流。
16.D
【解析】有电流通过的灯丝置于磁场中晃动，体现了通电导体在磁场中受到力的作用．在这个过程中，是电能转化为机械能。
17.C
【解析】齿靠近线圈时被磁化，产生的磁场方向从右向左，齿轮P从图示位置按顺时针方向转过a角的过程中，通过线圈的磁通量先减小，后增加。根据楞次定律，线圈中感应电流的磁场先向右后向左，根据右手螺旋定则判断出感应电流的方向，所以通过M的感应电流的方向先从右向左，然后从左向右。故C正确，A、B、D错误．
故答案为：C
18.D
【解析】A、图a和图c中，磁场方向和导体运动方向都不相同，无法研究两者与感应电流的关系，故A的说法有误；
B、图d中，只是向上运动，做法过于片面，无法得到感应电流和导体是否运动之间的联系，故B的说法有误；
C、图b和图c中，磁场方向相同，不同的是导体运动方向，可以说明感应电流的方向与导体运动方向有关，故C错误；
D、图a和图b中，导体运动方向相同，可以得到磁场方向和感应电流方向的关系，故D正确；
综上可知：正确的说法是D.
二、填空题
19.电磁感应；变化；机械
【解析】在有机玻璃管上饶着带有绝缘层的导线，线圈两端连接着小功率灯泡，管内放入条形磁铁，用橡皮塞堵住管口两端，当沿图中箭头方向来回摇动时，小灯泡就会发光，该装置发电的原理是电磁感应现象；由于摇动时，条形磁铁的运动方向不断变化，因此线圈中的电流方向是变化的；在此过程中，将运动具有的机械能转化为电能。
20.发电机；电磁感应现象
【解析】当人们在转动球的时候就可以给电池充电，这时健身球里面的装置相当于发电机，.它工作时的原理是电磁感应现象。
21.转速；导线长度；磁性更强的磁铁
【解析】①当圆盘转速增大时，电流表指针偏转增大，说明电流大小跟转速有关；
②保持圆盘转速不变，换用一个半径更大的金属圆盘，发现电流表指针偏转更大，说明电流大小还跟导线长度有关；
③保持圆盘转速不变，换用磁性更强的磁铁，发现电流表指针偏转更大，说明电流大小跟磁场强弱有关。
22.（1）电磁感应
（2）左
【解析】（1）磁铁的周围存在磁场，将磁体向右插入螺线管中时，通电螺线管做切割磁感线的运动，灵敏电流计的指针向右偏转，说明有感应电流产生，此现象为电磁感应现象；
（2）将磁铁从螺线管中向左拔出时，相对于磁铁，螺线管向右运动，导体向相反的方向做切割磁感线的运动，产生的感应电流方向向相反的方向发生变化，灵敏电流计的指针向左偏转。
23.（1）b→a
（2）b
【解析】（1）由题意知，当向右拉动金属棒时，通过金属棒的电流方向为a→b，当向左拉动金属棒时，金属棒运动的方向改变，通过金属棒的电流方向为b→a；
（2）当向右拉动金属棒时，通过金属棒的电流方向为a→b，在金属棒的外部电流的方向是从b-a，因为在电源外部，电流的方向从电源的正极流向负极，所以b端相当于电源的正极.
三、解答题
24.（1）Q 线圈中的电流越大，P 线圈中的感应电流越大。或：磁场强度越强，P 线圈中的感应电流越大。
（2）该闭合电路内磁感线数量未发生改变。
（3）不正确，比较③⑤/④⑥，电流方向改变，其它条件不变时，灵敏电流计指针偏转方向不改变，说明感应电流方向与 Q 线圈中的电流方向无关。
【解析】（1）闭合开关后灵敏电流计指针并没有发生偏转。小科认为，可能是 P 线圈中的电流过小，于是他将滑片向左移。他的这一操作是基于猜想：磁场强度越强，P 线圈中的感应电流越大。
（2）小科请教老师知道： 当闭合电路围成的平面内，磁感线数量发生改变时，电路中能产生感应电流；那么导体ab上下运动时并没有使闭合电路内的磁感线数量发生变化，因此不能产生感应电流；
（3）要探究灵敏电流计的指针偏转方向与Q线圈中电流方向是否有关，就要控制其它因素相同，改变电流方向，因此小科的说法不正确，理由是：比较③⑤/④⑥，电流方向改变，其它条件不变时，灵敏电流计指针偏转方向不改变，说明感应电流方向与 Q 线圈中的电流方向无关。
25.（1）小
（2）没有闭合开关
（3）磁场方向；1和2（或4和5）
（4）不同
【解析】（1）电磁感应现象中产生的电流十分微弱，因此a，b接线柱之间应接入小量程的电流表；
（2）如果电路没有闭合，即使导体切割磁感线也无法产生感应电流，自然电流表就不会偏转；
（3）①1和4实验中，导体运动方向相同但磁场方向相反，指针的偏转方向相反，可以得到：在导体运动方向相同时，感应电流的方向与磁场方向有关。
②要得到感应电流的方向与切割磁感线的方向有关，就必须保证磁场方向相同改变运动方向，因此应该选择1和2（或4和5）；
（3）感应电流的大小可能与导体切割磁感线的运动速度有关为验证这一猜想，应保持磁场强弱不变，让导体以不同的速度沿相同方向做切割磁感线运动，观察灵敏电流计指针偏转幅度的大小。
26.（1）A,C
（2）切割磁感线运动方向
（3）铜棒ab做切割磁感线运东时，由于电磁感应，闭合电路abcd就产生了感就电流。此时铜棒cd有电流后，在磁场中受到力的作用，因此也运东起来。
【解析】（1）铜棒向右运动，肯定切割了磁感线，应该有电流产生，只是电流表检测不到，原因可能是：①电磁铁的磁性太弱，导致产生的电流太小；②电流表的量程太大，分度值太大，微小电流根本检测不到，故AC正确；
（2）甲、乙两图中磁场方向相同，导体运动方向相反，电流表的指针摆动方向相反，说明产生的电流方向相反，结论为：感应电流的方向与切割磁感线运动的方向有关；
（3）铜棒ab做切割磁感线运东时，由于电磁感应，闭合电路abcd就产生了感就电流。此时铜棒cd有电流后，在磁场中受到力的作用，因此也运动起来。
