浙教版科学 八年级下册同步练习 1.6 家庭用电(解析版）

中小学教育资源及组卷应用平台


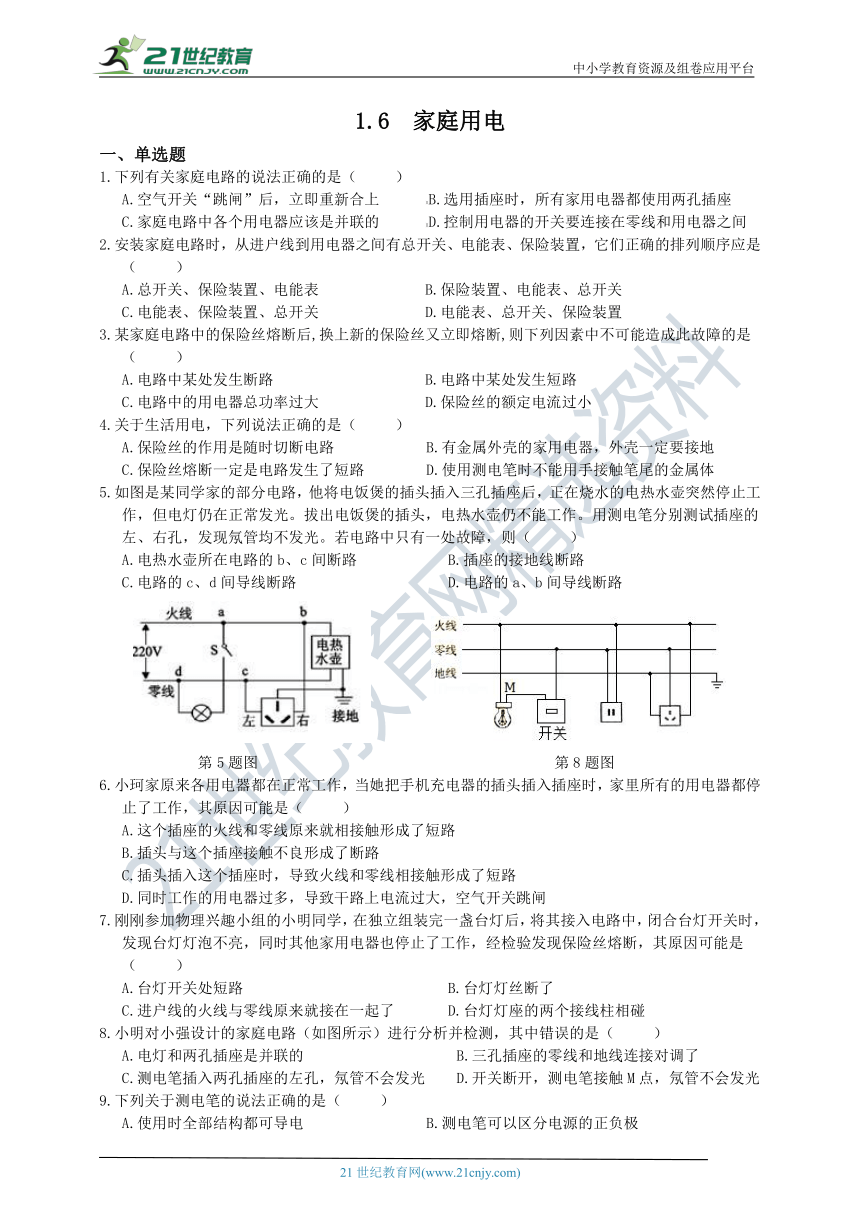

1.6 家庭用电
一、单选题
1.下列有关家庭电路的说法正确的是（ ??）
A.空气开关“跳闸”后，立即重新合上???B.选用插座时，所有家用电器都使用两孔插座
C.家庭电路中各个用电器应该是并联的???D.控制用电器的开关要连接在零线和用电器之间
2.安装家庭电路时，从进户线到用电器之间有总开关、电能表、保险装置，它们正确的排列顺序应是（ ??）
A.总开关、保险装置、电能表???????B.保险装置、电能表、总开关
C.电能表、保险装置、总开关?????? D.电能表、总开关、保险装置
3.某家庭电路中的保险丝熔断后,换上新的保险丝又立即熔断,则下列因素中不可能造成此故障的是（ ??）
A.电路中某处发生断路 B.电路中某处发生短路
C.电路中的用电器总功率过大 D.保险丝的额定电流过小
4.关于生活用电，下列说法正确的是（ ??）
A.保险丝的作用是随时切断电路??????B.有金属外壳的家用电器，外壳一定要接地
C.保险丝熔断一定是电路发生了短路????D.使用测电笔时不能用手接触笔尾的金属体
5.如图是某同学家的部分电路，他将电饭煲的插头插入三孔插座后，正在烧水的电热水壶突然停止工作，但电灯仍在正常发光。拔出电饭煲的插头，电热水壶仍不能工作。用测电笔分别测试插座的左、右孔，发现氖管均不发光。若电路中只有一处故障，则（ ??）
A.电热水壶所在电路的b、c间断路 B.插座的接地线断路
C.电路的c、d间导线断路 D.电路的a、b间导线断路

第5题图 第8题图
6.小珂家原来各用电器都在正常工作，当她把手机充电器的插头插入插座时，家里所有的用电器都停止了工作，其原因可能是（ ??）
A.这个插座的火线和零线原来就相接触形成了短路
B.插头与这个插座接触不良形成了断路
C.插头插入这个插座时，导致火线和零线相接触形成了短路
D.同时工作的用电器过多，导致干路上电流过大，空气开关跳闸
7.刚刚参加物理兴趣小组的小明同学，在独立组装完一盏台灯后，将其接入电路中，闭合台灯开关时，发现台灯灯泡不亮，同时其他家用电器也停止了工作，经检验发现保险丝熔断，其原因可能是（ ??）
A.台灯开关处短路??????????? B.台灯灯丝断了
C.进户线的火线与零线原来就接在一起了??? D.台灯灯座的两个接线柱相碰
8.小明对小强设计的家庭电路（如图所示）进行分析并检测，其中错误的是（ ??）
A.电灯和两孔插座是并联的??????????B.三孔插座的零线和地线连接对调了?
C.测电笔插入两孔插座的左孔，氖管不会发光??D.开关断开，测电笔接触M点，氖管不会发光

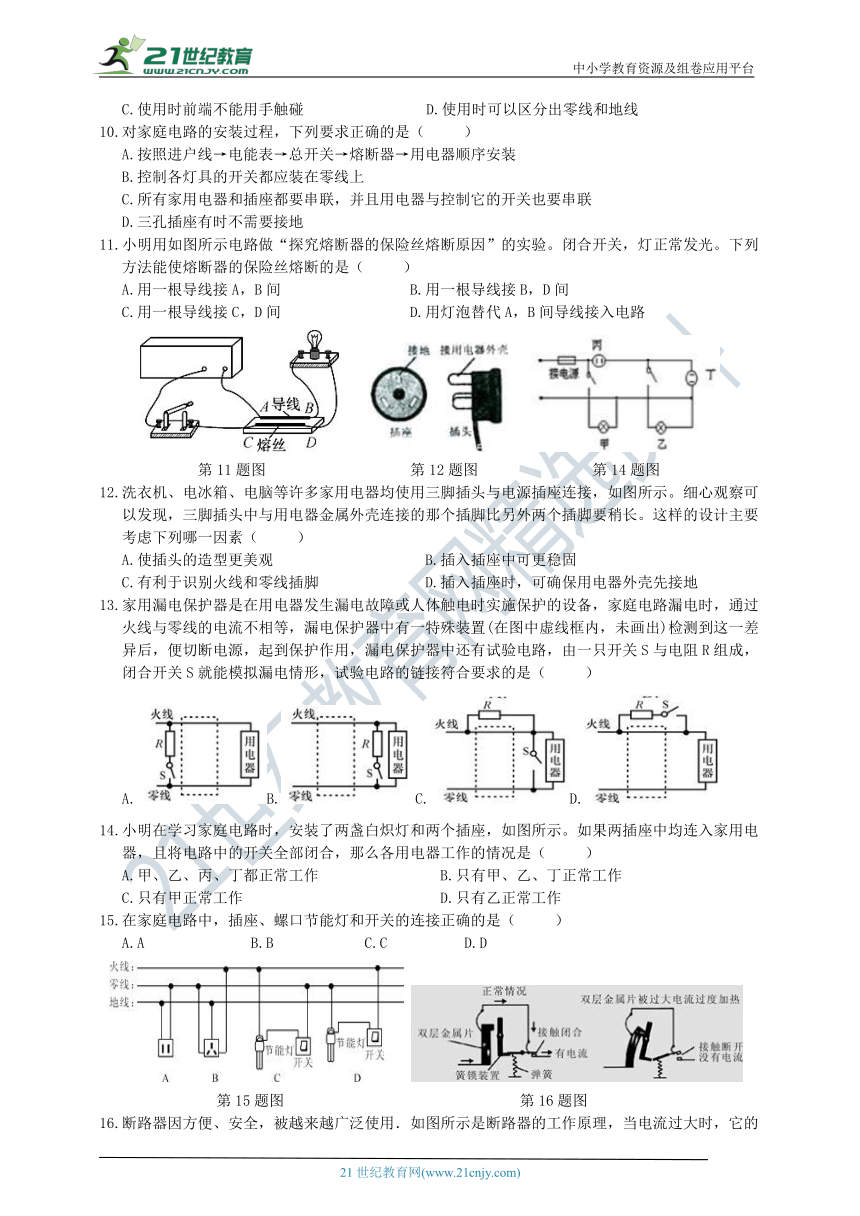

9.下列关于测电笔的说法正确的是（ ??）
A.使用时全部结构都可导电????????B.测电笔可以区分电源的正负极
C.使用时前端不能用手触碰????????D.使用时可以区分出零线和地线
10.对家庭电路的安装过程，下列要求正确的是（ ??）
A.按照进户线→电能表→总开关→熔断器→用电器顺序安装
B.控制各灯具的开关都应装在零线上
C.所有家用电器和插座都要串联，并且用电器与控制它的开关也要串联
D.三孔插座有时不需要接地
11.小明用如图所示电路做“探究熔断器的保险丝熔断原因”的实验。闭合开关，灯正常发光。下列方法能使熔断器的保险丝熔断的是（ ??）
A.用一根导线接A，B间???????? B.用一根导线接B，D间
C.用一根导线接C，D间???????? D.用灯泡替代A，B间导线接入电路

第11题图 第12题图 第14题图
12.洗衣机、电冰箱、电脑等许多家用电器均使用三脚插头与电源插座连接，如图所示。细心观察可以发现，三脚插头中与用电器金属外壳连接的那个插脚比另外两个插脚要稍长。这样的设计主要考虑下列哪一因素（ ??）
A.使插头的造型更美观??????????B.插入插座中可更稳固
C.有利于识别火线和零线插脚???????D.插入插座时，可确保用电器外壳先接地
13.家用漏电保护器是在用电器发生漏电故障或人体触电时实施保护的设备，家庭电路漏电时，通过火线与零线的电流不相等，漏电保护器中有一特殊装置(在图中虚线框内，未画出)检测到这一差异后，便切断电源，起到保护作用，漏电保护器中还有试验电路，由一只开关S与电阻R组成，闭合开关S就能模拟漏电情形，试验电路的链接符合要求的是（ ??）
A.B.C.D.
14.小明在学习家庭电路时，安装了两盏白炽灯和两个插座，如图所示。如果两插座中均连入家用电器，且将电路中的开关全部闭合，那么各用电器工作的情况是（ ??）
A.甲、乙、丙、丁都正常工作????????B.只有甲、乙、丁正常工作
C.只有甲正常工作?????????????D.只有乙正常工作
15.在家庭电路中，插座、螺口节能灯和开关的连接正确的是（ ??）
A.A???????B.B??????C.C?????D.D

第15题图 第16题图
16.断路器因方便、安全，被越来越广泛使用．如图所示是断路器的工作原理，当电流过大时，它的工作顺序是（ ??）

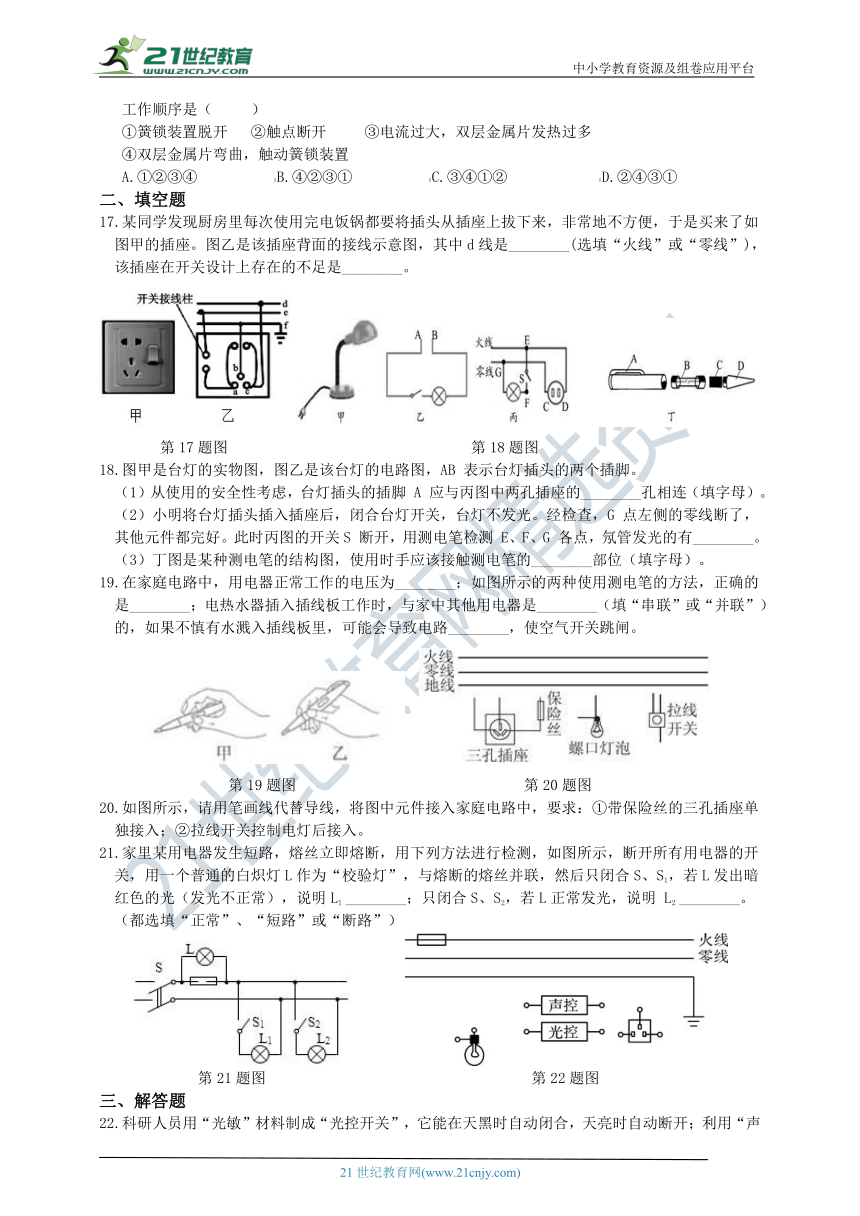

①簧锁装置脱开? ②触点断开?? ③电流过大，双层金属片发热过多?
④双层金属片弯曲，触动簧锁装置
A.①②③④?????B.④②③①?????C.③④①②??????D.②④③①
二、填空题
17.某同学发现厨房里每次使用完电饭锅都要将插头从插座上拔下来，非常地不方便，于是买来了如图甲的插座。图乙是该插座背面的接线示意图，其中d线是________(选填“火线”或“零线”)，该插座在开关设计上存在的不足是________。

第17题图 第18题图
18.图甲是台灯的实物图，图乙是该台灯的电路图，AB 表示台灯插头的两个插脚。
（1）从使用的安全性考虑，台灯插头的插脚 A 应与丙图中两孔插座的________孔相连（填字母）。
（2）小明将台灯插头插入插座后，闭合台灯开关，台灯不发光。经检查，G 点左侧的零线断了，其他元件都完好。此时丙图的开关S 断开，用测电笔检测 E、F、G 各点，氖管发光的有________。
（3）丁图是某种测电笔的结构图，使用时手应该接触测电笔的________部位（填字母）。
19.在家庭电路中，用电器正常工作的电压为________；如图所示的两种使用测电笔的方法，正确的是________；电热水器插入插线板工作时，与家中其他用电器是________（填“串联”或“并联”）的，如果不慎有水溅入插线板里，可能会导致电路________，使空气开关跳闸。

第19题图 第20题图
20.如图所示，请用笔画线代替导线，将图中元件接入家庭电路中，要求：①带保险丝的三孔插座单独接入；②拉线开关控制电灯后接入。
21.家里某用电器发生短路，熔丝立即熔断，用下列方法进行检测，如图所示，断开所有用电器的开关，用一个普通的白炽灯L作为“校验灯”，与熔断的熔丝并联，然后只闭合S、S1，若L发出暗红色的光（发光不正常），说明L1 ________；只闭合S、S2，若L正常发光，说明 L2 ________。（都选填“正常”、“短路”或“断路”）

第21题图 第22题图
三、解答题

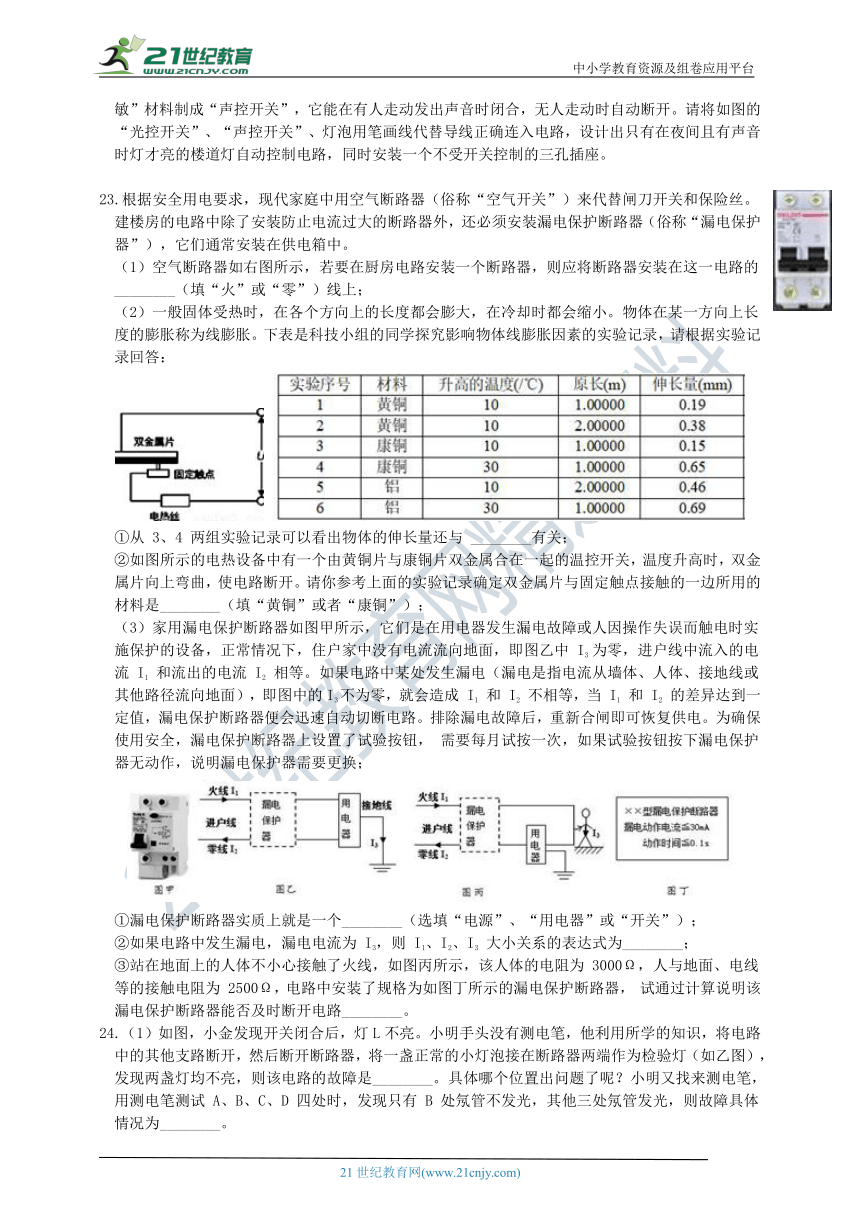

22.科研人员用“光敏”材料制成“光控开关”，它能在天黑时自动闭合，天亮时自动断开；利用“声敏”材料制成“声控开关”，它能在有人走动发出声音时闭合，无人走动时自动断开。请将如图的“光控开关”、“声控开关”、灯泡用笔画线代替导线正确连入电路，设计出只有在夜间且有声音时灯才亮的楼道灯自动控制电路，同时安装一个不受开关控制的三孔插座。

23.根据安全用电要求，现代家庭中用空气断路器（俗称“空气开关”）来代替闸刀开关和保险丝。建楼房的电路中除了安装防止电流过大的断路器外，还必须安装漏电保护断路器（俗称“漏电保护器”），它们通常安装在供电箱中。
（1）空气断路器如右图所示，若要在厨房电路安装一个断路器，则应将断路器安装在这一电路的________（填“火”或“零”）线上；
（2）一般固体受热时，在各个方向上的长度都会膨大，在冷却时都会缩小。物体在某一方向上长度的膨胀称为线膨胀。下表是科技小组的同学探究影响物体线膨胀因素的实验记录，请根据实验记录回答：

①从 3、4 两组实验记录可以看出物体的伸长量还与 ________有关；
②如图所示的电热设备中有一个由黄铜片与康铜片双金属合在一起的温控开关，温度升高时，双金属片向上弯曲，使电路断开。请你参考上面的实验记录确定双金属片与固定触点接触的一边所用的材料是________（填“黄铜”或者“康铜”）；
（3）家用漏电保护断路器如图甲所示，它们是在用电器发生漏电故障或人因操作失误而触电时实施保护的设备，正常情况下，住户家中没有电流流向地面，即图乙中 I3 为零，进户线中流入的电流 I1 和流出的电流 I2 相等。如果电路中某处发生漏电（漏电是指电流从墙体、人体、接地线或其他路径流向地面），即图中的I3不为零，就会造成 I1 和 I2 不相等，当 I1 和 I2 的差异达到一定值，漏电保护断路器便会迅速自动切断电路。排除漏电故障后，重新合闸即可恢复供电。为确保使用安全，漏电保护断路器上设置了试验按钮， 需要每月试按一次，如果试验按钮按下漏电保护器无动作，说明漏电保护器需要更换；

①漏电保护断路器实质上就是一个________（选填“电源”、“用电器”或“开关”）；
②如果电路中发生漏电，漏电电流为 I3，则 I1、I2、I3 大小关系的表达式为________；
③站在地面上的人体不小心接触了火线，如图丙所示，该人体的电阻为 3000Ω，人与地面、电线等的接触电阻为 2500Ω，电路中安装了规格为如图丁所示的漏电保护断路器， 试通过计算说明该漏电保护断路器能否及时断开电路________。
24.（1）如图，小金发现开关闭合后，灯L不亮。小明手头没有测电笔，他利用所学的知识，将电路中的其他支路断开，然后断开断路器，将一盏正常的小灯泡接在断路器两端作为检验灯（如乙图），发现两盏灯均不亮，则该电路的故障是________。具体哪个位置出问题了呢？小明又找来测电笔，用测电笔测试 A、B、C、D 四处时，发现只有 B 处氖管不发光，其他三处氖管发光，则故障具体情况为________。

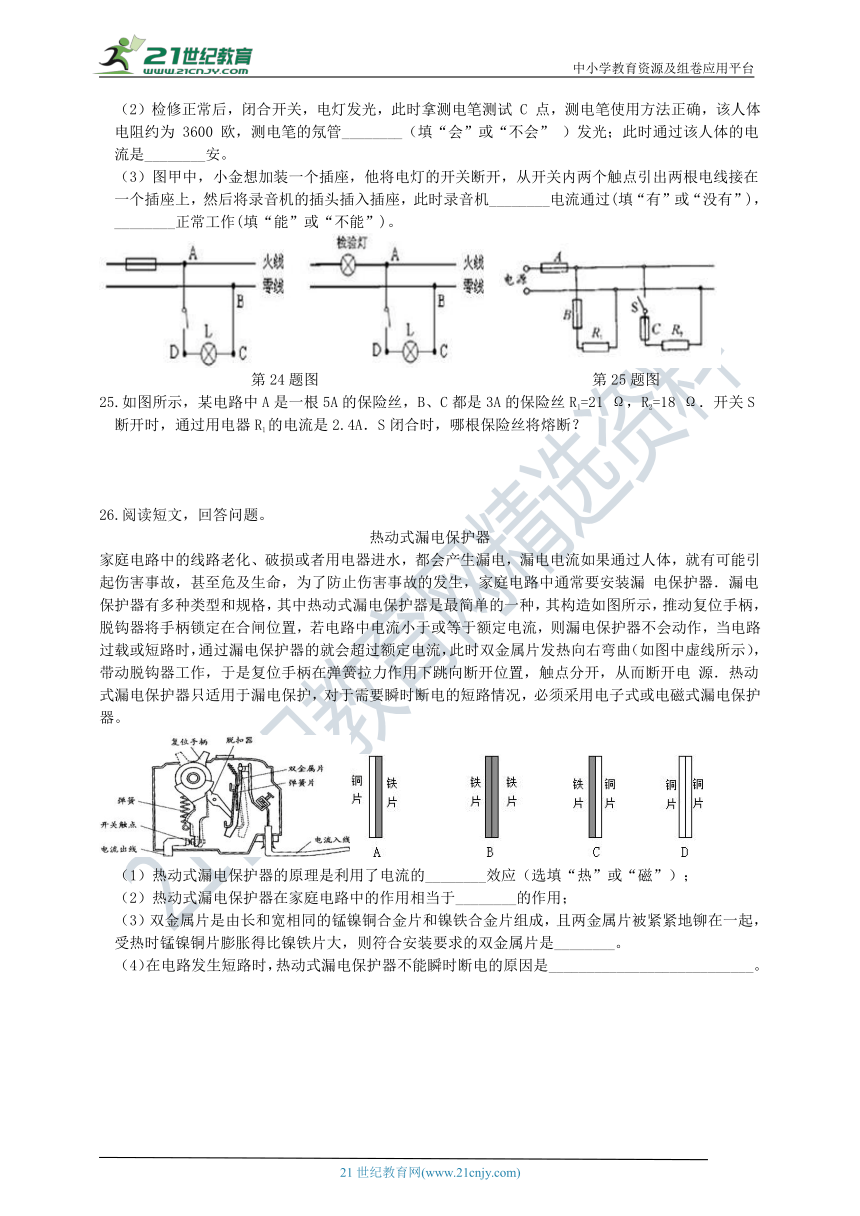

（2）检修正常后，闭合开关，电灯发光，此时拿测电笔测试 C 点，测电笔使用方法正确，该人体电阻约为 3600 欧，测电笔的氖管________（填“会”或“不会” ）发光；此时通过该人体的电流是________安。
（3）图甲中，小金想加装一个插座，他将电灯的开关断开，从开关内两个触点引出两根电线接在一个插座上，然后将录音机的插头插入插座，此时录音机________电流通过(填“有”或“没有”)，________正常工作(填“能”或“不能”)。

第24题图 第25题图
25.如图所示，某电路中A是一根5A的保险丝，B、C都是3A的保险丝R1=21 Ω，R2=18 Ω．开关S断开时，通过用电器R1的电流是2.4A．S闭合时，哪根保险丝将熔断？



26.阅读短文，回答问题。
热动式漏电保护器
家庭电路中的线路老化、破损或者用电器进水，都会产生漏电，漏电电流如果通过人体，就有可能引起伤害事故，甚至危及生命，为了防止伤害事故的发生，家庭电路中通常要安装漏 电保护器．漏电保护器有多种类型和规格，其中热动式漏电保护器是最简单的一种，其构造如图所示，推动复位手柄，脱钩器将手柄锁定在合闸位置，若电路中电流小于或等于额定电流，则漏电保护器不会动作，当电路过载或短路时，通过漏电保护器的就会超过额定电流，此时双金属片发热向右弯曲（如图中虚线所示），带动脱钩器工作，于是复位手柄在弹簧拉力作用下跳向断开位置，触点分开，从而断开电 源．热动式漏电保护器只适用于漏电保护，对于需要瞬时断电的短路情况，必须采用电子式或电磁式漏电保护器。

（1）热动式漏电保护器的原理是利用了电流的________效应（选填“热”或“磁”）；
（2）热动式漏电保护器在家庭电路中的作用相当于________的作用；
（3）双金属片是由长和宽相同的锰镍铜合金片和镍铁合金片组成，且两金属片被紧紧地铆在一起，受热时锰镍铜片膨胀得比镍铁片大，则符合安装要求的双金属片是________。
（4）在电路发生短路时，热动式漏电保护器不能瞬时断电的原因是___________________________。




参考答案
一、单选题
1.C
【解析】A.空气开关“跳闸”后， 要么是发生短路，要么是总功率越大，如果不排出原因，肯定不能合上，故A错误；
B.有金属外壳的用电器一定要用三孔插座，故B错误；
C.家庭电路中各个用电器相互并联，可以保证它们不相互影响，故C正确；
D.为了安全，开关一定要接在火线和用电器之间，故D错误。
2.D
【解析】电能表测量整个家庭消耗电能的多少，一定安装在最前面；总开关控制整个电路，要安装的电能表的后面，电路中电流过大会熔断保险丝，为了防止电路中电流过大损坏用电器，应该将保险装置安装在总开关的后面，用电器的前面，D符合题意。
3.A
【解析】A.如果电路中某处发生断路，那么电路里根本没有电流，保险丝就不会熔断，故A符合题意；
B.电路中某处发生短路，导致电流过大熔断保险丝，故B不合题意；
C.电路中的用电器总功率过大，导致电流过大熔断保险丝，故C不合题意；
D.保险丝的额定电流过小，也可能导致熔断，故D不合题意。
4.B
【解析】A.保险丝的作用是当电路发生故障后电流过大时切断电路，故A错误；
B.有金属外壳的家用电器，外壳接地可以防止人体触电，故B正确；
C.保险丝熔断可能电路发生短路，也可能是总功率过大，故C错误；
D.使用测电笔时尾部的金属体一定要接触人体，故D错误。
5.D
【解析】A.如果电热水壶所在电路的b、c间断路，电水壶停止工作，但不会影响插座所在的电路，即电饭煲应该正常工作，故A不会题意；
B.如果插座的接地线断路，对电源线没有影响，因此测电笔接触插座的右孔时应该发光，故B不会题意；
C.如果电路的c、d间导线断路，电水壶和电饭煲都不能正常工作，但测电笔接触插座的右孔时应该发光，故C不合题意；
D.如果电路的a、b间导线断路，那么插座和电热水壶的火线全部断开，因此电饭煲和电水壶都不能工作，且插座的右孔不能使测电笔发光，故D符合题意。
6.C
【解析】A.如果这个插座的火线和零线原来就相接触形成了短路，那么不会等到插入充电器时才熔断保险丝，故A不合题意；?
B.如果插头与这个插座接触不良形成了断路， 那么应该只有这个充电器不能工作，其它用电器应该能正常工作，故B不合题意；
C.插头插入这个插座时，导致火线和零线相接触形成了短路，造成电流太大，熔断保险丝切断电路，导致所有用电器停止工作，故C符合题意；?
D.手机充电器的功率很小，不可能是同时工作的用电器过多，导致干路上电流过大，空气开关跳闸，故D不合题意。
7.D
【解析】A.如果台灯开关处短路，那么刚一接入台灯就会发生短路，保险丝就会熔断，根本不用等到闭合开关，故A不合题意；
B.如果台灯的灯丝断了，那么只能引起台灯不亮，而不会造成保险丝熔断，故B不合题意；
C.如果进户线的火线和零线接在一起，保险丝早就熔断了，故C不合题意；
D.台灯灯座的两个接线柱相碰，当闭合开关时，造成台灯短路，电流太大，烧断保险丝，故D符合题意。
8.D
【解析】A.插座相当于用电器，因此与灯泡是并联，故A正确不合题意；
B.三孔插座的零线应该接在左侧，地线接在中间，故B正确不合题意；
C.两孔插座的左边是零线，右边是火线，因此测电笔接触左侧插孔不会发光，故C正确不合题意；
D.开关断开后，由于M点通过灯泡与火线相连，因此也会发光，故D错误符合题意。
9.C
【解析】A.测电笔的外套就不导电，故A错误；
B.测电笔不能区分电源的正负极，故B错误；
C.测电笔的前端与火线相连，不能接触，否则会造成触电事故，故C正确；
D.测电笔只能区分火线和零线，不能区分零线和地线，故D错误。
10.A
【解析】A、根据家庭电路的组成可知，家庭电路应按照进户线→电能表→总开关→熔断器→用电器顺序安装；故A正确；
B、家庭电路中，为了安全，控制各灯具的开关都应安装在火线上；故B错误；
C、插座的作用接用电器，所以所有家用电器和插座都要并联，用电器与控制它的开关要串联；故C错误；
D、三孔插座的接法：左零右火，中间接地，为防外壳带电，危及人身安全，三孔插座的接地线要保证良好接地；故D错误。
11.B
【解析】A、用一根导线接A、B间，与原来作用效果，灯泡未被短接，保险丝不会熔断；故A不符合题意；
B、用一根导线接在B、D间，灯泡被短路，闭合回路中几乎没有电阻，电流过大，保险丝熔断；故B符合题意；
C、用一根导线接C、D间，与原来作用效果，灯泡未被短接，保险丝不会熔断；故C不符合题意；
D、用灯泡替代A，B间导线接入电路，相当于在闭合回路中串联一个用电器，保险丝不会熔断；故D不符合题意。
12.D
【解析】三孔插头的接地插脚比较长，是为了确保用电器的外壳接地，从而防止触电事故的发生；故D正确。
13.D
【解析】A.特殊装置接在用电器的支路上，无论是否闭合开关，检测到的火线电流和零线电流都相等，故A错误；
B.特殊装置接在干路部分，开关闭合前后，火线和零线电流都相等，故B错误；
C.特殊装置火线部分接在支路上，零线部分接在干路上，不用等到开关闭合，二者电流始终不相等，因此漏电保护器根本无法正常工作，故C错误；
D.开关闭合后，特殊装置火线部分接在支路上，零线部分接在干路上，二者电流始终不相等，因此漏电保护器切断电源，起到保护作用，故D正确。
14.C
【解析】当在两个插座中都接入灯泡时，甲单独接在火线和零线之间，它两端的电压是220V，因此它能正常工作；而灯泡乙和丁并联，然后再与丙串联在220V的电路上，根据串联电路的电压规律可知，三个灯泡的电压都小于220V，因此它们都不能正常工作，故C正确，而A、B、D错误。
15.B
【解析】A、左孔接地线，右孔接零线．不符合题意；
B、左孔接零线，右孔接火线，上孔接地线．符合题意；
C、火线直接接入灯泡顶端的金属点．不符合题意；
D、零线接入灯泡顶端金属点，火线接螺旋套．不符合题意。
16.C
【解析】断电器的作用是电路过负荷时自动切断电源，断电器的构造是两片膨胀系数不同的金属片构成，电流过大时发热膨胀系数大的先膨胀，双层金属片弯曲，触动簧锁装置，簧锁装置脱开，触点断开，起到切断电源的作用。热继电器动作后有人工复位和自动复位。故答案为C。
二、填空题
17.零；只设计了一个开关，无法独立控制用电器
【解析】（1）因为开关必须接在火线上，所以a和b是火线，而c和d是零线；
（2）该插座在开关设计上存在的不足是：只设计了一个开关，无法独立控制用电器。
18.（1）D
（2）E、F、G
（3）A
【解析】（1）根据安全用电的原则可知，A插脚与开关相连，因此A应该接火线；根据“左零右火”可知，插座的D接线柱接火线，因此台灯插头的插脚 A 应与丙图中两孔插座的D孔相连；
（2）闭合开关后，E、F两点直接与火线相连，测电笔肯定发光；而零线断开，G点通过灯泡与火线连通，因此氖管也会发光；
（3）使用时手应该接触测电笔的A部位。
19. 220V；甲；并联；短路
【解析】在家庭电路中，用电器正常工作的电压为220V；如图所示的两种使用测电笔的方法，正确的是甲；电热水器插入插线板工作时，与家中其他用电器是并联的，如果不慎有水溅入插线板里，可能会导致电路短路，使空气开关跳闸。
20.如图所示：

【解析】（1）三孔插座的左孔与零线连接，右孔与火线连接，中孔与地线连接；
（2）从火线上引线，首先通过开关，然后再接在灯泡的尾部，最后将零线与灯泡的螺旋套连接即可。
21.正常；短路
【解析】只闭合S、S1，这时灯泡L与灯泡L1串联，根据串联电路的电压特点可知，它们两个灯泡的实际电压都会小于220V，因此它们的亮度都会变小，即发出暗红色的光，说明灯泡L1正常；
只闭合S、S2时，灯泡L与灯泡L2串联，如果L正常发光，说明它两端的电压等于220V，那么灯泡L2分得的电压为0且电路为通路，只能是灯泡L2短路。
三、解答题
22.如图所示：

【解析】（1）在家庭电路中，插座坏了，灯泡照常工作，因此二者不相互影响，是并联关系；
（2）根据描述可知，当只有“声控”开关闭合时或只有“光控”开关闭合时，灯泡都不能发光，因此两个开关相互影响，应该是串联；
（3）两个开关要接在灯泡和火线之间；
（4）插座的左边接零线，右边接火线，中间接地线。
23.（1）火
（2）升高的温度；黄铜
（3）开关；I1=I2+I3；I=U/R=220V/(3000Ω+2500Ω)=0.04A=40mA，40mA>30mA，所以能及时断开电路
【解析】（1）若要在厨房电路安装一个断路器，则应将断路器安装在这一电路的火线上；
（2）①实验3和4中，材料和原长相同，温度越高，伸长量越大，说明：物体的伸长量还与升高的温度有关；
②比较实验1和3可知，当升高温度和原长相等时，黄铜的伸长量大于康铜，因此双金属片与固定触点接触的那边应该是黄铜；
（3）①当电路中发生漏电时，漏电保护器切断电路保护人不触电，它的作用相当于开关；
②当漏电时，电路就变成一个并联电路，I1相当于干路电流，I2和I3相当于支路电流，根据并联电路干路电流等于支路电流之和可知： I1=I2+I3 ；
③当发生漏电时，人体和地面之间相当于串联，
这时的总电阻为：R=R人+R地=3000Ω+2500Ω=5500Ω；
这时电流为：；
因此能及时断开电路。
24.（1）断路；BC间断路
（2）不会；0
（3）有；不能
【解析】（1）将一盏正常的小灯泡接在断路器两端作为检验灯，发现两盏灯均不亮，说明整个电路没有电流，即电路故障是断路。A、B两点与火线相接，测电笔发光是正常的；但C点与零线相接不应该发光，此时C点发光说明它与零线之间断开，即BC间断路；
（2）检修正常后，闭合开关，电灯发光， C点与零线接通，测电笔检查C点氖管不会发光；因为零线会将测电笔短路，所以此时通过人体的电流是0A；
（3）从开关内两个触点引出两根电线接在一个插座上，然后将录音机的插头插入插座， 此时录音机和灯泡串联，它有电流经过，但是电压低于额定电压肯定不能正常工作；当开关闭合时，录音机被短路，它这时也不能正常工作。
25.UC=UB=IB×RB=2.4A×21Ω=50.4V
IC= = =2.8A
IA=2.4A+2.8A=5.2A
5.2A>5A???
2.8A<3A?
2.4A<3A?
所以A保险丝熔断
【解析】本题考查了保险丝熔断的条件是，电路电流超过保险丝的熔断电流保险丝会熔断。本题还考查了并联电路电流特点。S断开时，只有R1接在电源上，知道R1电流和电阻，求出电源电压。S闭合时，R1与R2并联在电源上，知道R2电压和电阻，求出R2的电流，求出干路电流。通过比较保险丝所在电路的电流和熔断电流比较，得出结论。
26.（1）热
（2）开关
（3）A
（4）金属片受热膨胀弯曲需要一个过程
【解析】（1）热动式漏电保护器的原理是电流的热效应；
（2）热动式漏电保护器在电路的作用相当于一个开关；
（3）双金属片是由长和宽相同的锰镍铜合金片和镍铁合金片组成，且两金属片被紧紧地铆在一起，受热时锰镍铜片膨胀得比镍铁片大，因为向右弯曲，所以符合安装要求的双金属片是A；
（4）在电路发生短路时，热动式漏电保护器不能瞬时断电的原因是金属片受热膨胀弯曲需要一个过程。
