第5节 磁生电 同步练习

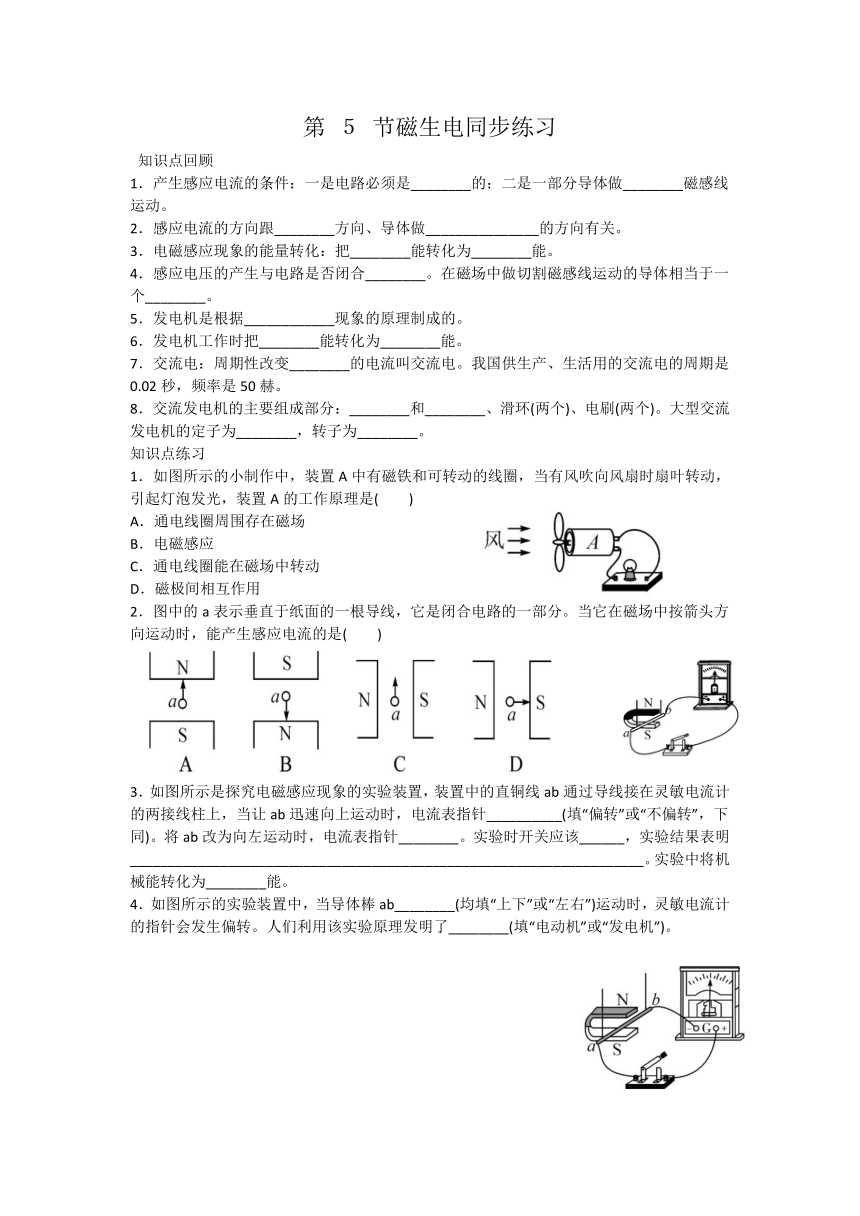

第 ５ 节磁生电同步练习
知识点回顾
1．产生感应电流的条件：一是电路必须是________的；二是一部分导体做________磁感线运动。
2．感应电流的方向跟________方向、导体做_______________的方向有关。
3．电磁感应现象的能量转化：把________能转化为________能。
4．感应电压的产生与电路是否闭合________。在磁场中做切割磁感线运动的导体相当于一个________。
5．发电机是根据____________现象的原理制成的。
6．发电机工作时把________能转化为________能。
7．交流电：周期性改变________的电流叫交流电。我国供生产、生活用的交流电的周期是0.02秒，频率是50赫。
8．交流发电机的主要组成部分：________和________、滑环(两个)、电刷(两个)。大型交流发电机的定子为________，转子为________。
知识点练习
1．如图所示的小制作中，装置A中有磁铁和可转动的线圈，当有风吹向风扇时扇叶转动，引起灯泡发光，装置A的工作原理是(　　)
A．通电线圈周围存在磁场
B．电磁感应
C．通电线圈能在磁场中转动
D．磁极间相互作用
2．图中的a表示垂直于纸面的一根导线，它是闭合电路的一部分。当它在磁场中按箭头方向运动时，能产生感应电流的是(　　)

3．如图所示是探究电磁感应现象的实验装置，装置中的直铜线ab通过导线接在灵敏电流计的两接线柱上，当让ab迅速向上运动时，电流表指针__________(填“偏转”或“不偏转”，下同)。将ab改为向左运动时，电流表指针________。实验时开关应该______，实验结果表明____________________________________________________________________。实验中将机械能转化为________能。
4．如图所示的实验装置中，当导体棒ab________(均填“上下”或“左右”)运动时，灵敏电流计的指针会发生偏转。人们利用该实验原理发明了________(填“电动机”或“发电机”)。







5．下列4个实验所揭示的原理能直接推动发电机发明的是(　　)
　　　　　　　　　　　　　　　　

　　　
　　　　


　　　　　　A 　　　　　　　　　B　　　　　　　　　　　　　　　 C 　　　　D
6．如图是一模拟风力发电的模型。电动机通电时，风扇a高速转动产生风力模拟自然风，风扇b在风力作用下带动发电机发电，同时与发电机相连的小灯泡发光。下列说法正确的是(　　)
A．电动机转动时把机械能转化为电能
B．发电机是利用电磁感应现象工作的
C．电池电压降低时，风扇a的转速不会改变
D．风力大小不会影响小灯泡发光亮度
7．如图所示为发电机工作原理，下列有关说法正确的是(　　)
A．当发电机工作时，电流始终从电刷A流向电刷B
B．当磁极不动，线圈反转时，线圈中的电流方向也跟着反向
C．当线圈不动，磁极转动时，不会有感应电流产生
D．发电机线圈每转过一圈，电流的方向改变一次
8．如图所示，说明交流发电机工作原理的是______，说明直流电动机工作原理的是________。


9．我国已建成的三峡发电站担负着全国总用电1/3的供电输电任务。三峡发电机组采用的是________不动、________旋转的方式发电，发出的交流电的周期是________，频率是________。为了得到较强的磁场，一般用________代替永磁铁。
10．如图所示的充电鞋垫，利用脚跟起落驱动磁性转子旋转，线圈中就会产生电流从而能给鞋面上的电池充电。下列与充电鞋垫的工作原理相同的是(　　)


11．关于如图所示实验，下列说法正确的是(　　)
A．用该装置可探究“让通电导体在磁场中动起来”
B．法拉第根据该实验揭示的原理发明了电动机
C．导体ab竖直向上运动时，灵敏电流表指针偏转
D．导体ab水平向左运动时，灵敏电流表指针偏转
12．手机无线充电方便了人们的生活，其中电磁感应无线充电是应用最多的无线充电方案。如图所示，它的原理是送电线圈通过一定频率的交流电，线圈的周围形成交变的磁场，通过电磁感应在受电线圈中产生一定的感应电流，从而将能量从发射端转移到接收端。下列选项中和受电线圈工作原理相同的是(　　)
A．扬声器 B．电磁继电器
C．动圈式话筒 D．电动机
13．如图所示，线圈转动过程中，下列说法正确的是(　　)
A．线圈的电能转化为机械能
B．通过灯泡的电流方向不变
C．通过灯泡的电流大小发生变化
D．线圈中产生电流的原理是电流磁效应

14．如图所示，某同学将导线ab向左运动，发现电流计的指针会偏转。若将导线ab向右运动，电流计指针将________偏转；若保持导线ab在磁场中静止，电流计指针将________偏转。(均填“会”或“不会”)
5．手摇发电机模型是利用________原理发电的。摇动手柄，线圈在________中转动，把________能转化为电能，供小灯泡发光。
16．在探究“感应电流产生的条件”实验中：
(1)如图所示，a、b两接线柱应接入________(填“电源和电流表”“电源和电压表”“电压表”或“电流表”)。
(2)开关闭合后，电表正确连入接线柱，导体在磁场中做上下运动时，电表指针没有发生偏转，原因是___________________________。
(3)改正错误后继续实验，小科发现每次电表指针的偏转角度不相同，于是他对影响感应电流大小的因素作以下猜想：
猜想一：与导体切割磁感线运动的速度大小有关；
猜想二：与磁场的强弱有关；
猜想三：与导体的匝数有关
为了验证猜想二，小科正确接线后，拿着同一个导体分别在两块磁场不同的U形磁铁中以相同的速度向左运动，然后小科放下导体再去记录电表的指针读数，发现电表指针晃动了一下，小科记录的时候读数都是0。
①小科实验操作存在的问题是________________________________________________________________________。
②小科正确记录数据后，若猜想二正确，该实验的现象是________________________________________________________________________。

第5节　磁生电
知识点回顾1．闭合　切割　2.磁场　切割磁感线运动　3.机械
电　4.无关　电源　5.电磁感应　6.机械　电
7．方向　8.转子　定子　线圈　磁体
知识点练习
1．B　2.C
3．不偏转　偏转　闭合　闭合电路的一部分导体做切割磁感线运动时，产生感应电流　电
4．左右　发电机
5．A　6.B　7.B
8．甲　乙　9.线圈　磁极　0.02 s　50 Hz　电磁铁
10．A　11.D　12.C　13.C
14．会　不会
15．电磁感应　磁场　机械
16．(1)电流表　(2)导体没有做切割磁感线运动　(3)应该在导体运动过程中读数　磁场越强，电流表指针偏转幅度越大
