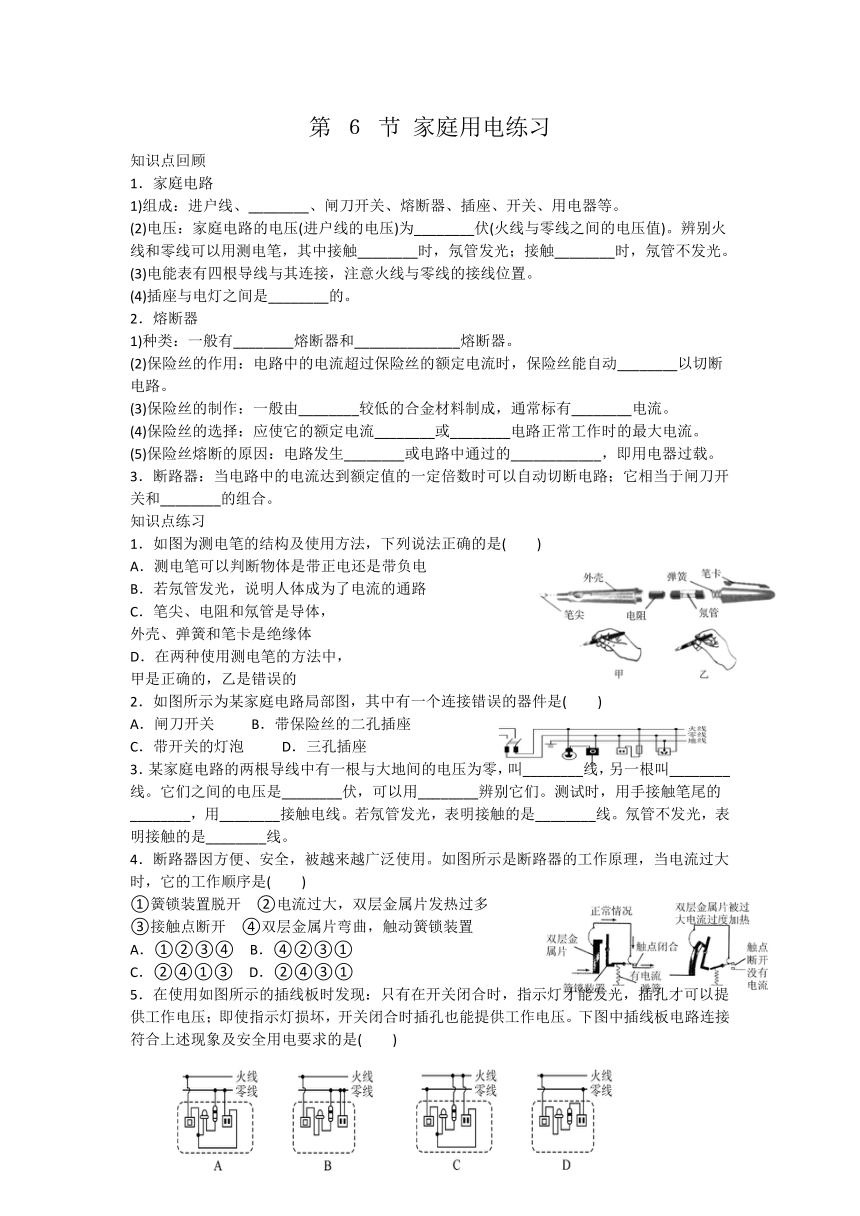

第 ６ 节 家庭用电练习
知识点回顾
1．家庭电路
1)组成：进户线、________、闸刀开关、熔断器、插座、开关、用电器等。
(2)电压：家庭电路的电压(进户线的电压)为________伏(火线与零线之间的电压值)。辨别火线和零线可以用测电笔，其中接触________时，氖管发光；接触________时，氖管不发光。
(3)电能表有四根导线与其连接，注意火线与零线的接线位置。
(4)插座与电灯之间是________的。
2．熔断器
1)种类：一般有________熔断器和______________熔断器。
(2)保险丝的作用：电路中的电流超过保险丝的额定电流时，保险丝能自动________以切断电路。
(3)保险丝的制作：一般由________较低的合金材料制成，通常标有________电流。
(4)保险丝的选择：应使它的额定电流________或________电路正常工作时的最大电流。
(5)保险丝熔断的原因：电路发生________或电路中通过的____________，即用电器过载。
3．断路器：当电路中的电流达到额定值的一定倍数时可以自动切断电路；它相当于闸刀开关和________的组合。
知识点练习
1．如图为测电笔的结构及使用方法，下列说法正确的是(　　)
A．测电笔可以判断物体是带正电还是带负电
B．若氖管发光，说明人体成为了电流的通路
C．笔尖、电阻和氖管是导体，
外壳、弹簧和笔卡是绝缘体
D．在两种使用测电笔的方法中，
甲是正确的，乙是错误的
2．如图所示为某家庭电路局部图，其中有一个连接错误的器件是(　　)
A．闸刀开关 B．带保险丝的二孔插座
C．带开关的灯泡 D．三孔插座
3．某家庭电路的两根导线中有一根与大地间的电压为零，叫________线，另一根叫________线。它们之间的电压是________伏，可以用________辨别它们。测试时，用手接触笔尾的________，用________接触电线。若氖管发光，表明接触的是________线。氖管不发光，表明接触的是________线。
4．断路器因方便、安全，被越来越广泛使用。如图所示是断路器的工作原理，当电流过大时，它的工作顺序是(　　)
①簧锁装置脱开　②电流过大，双层金属片发热过多
③接触点断开　④双层金属片弯曲，触动簧锁装置
A．①②③④ B．④②③①
C．②④①③ D．②④③①
5．在使用如图所示的插线板时发现：只有在开关闭合时，指示灯才能发光，插孔才可以提供工作电压；即使指示灯损坏，开关闭合时插孔也能提供工作电压。下图中插线板电路连接符合上述现象及安全用电要求的是(　　)

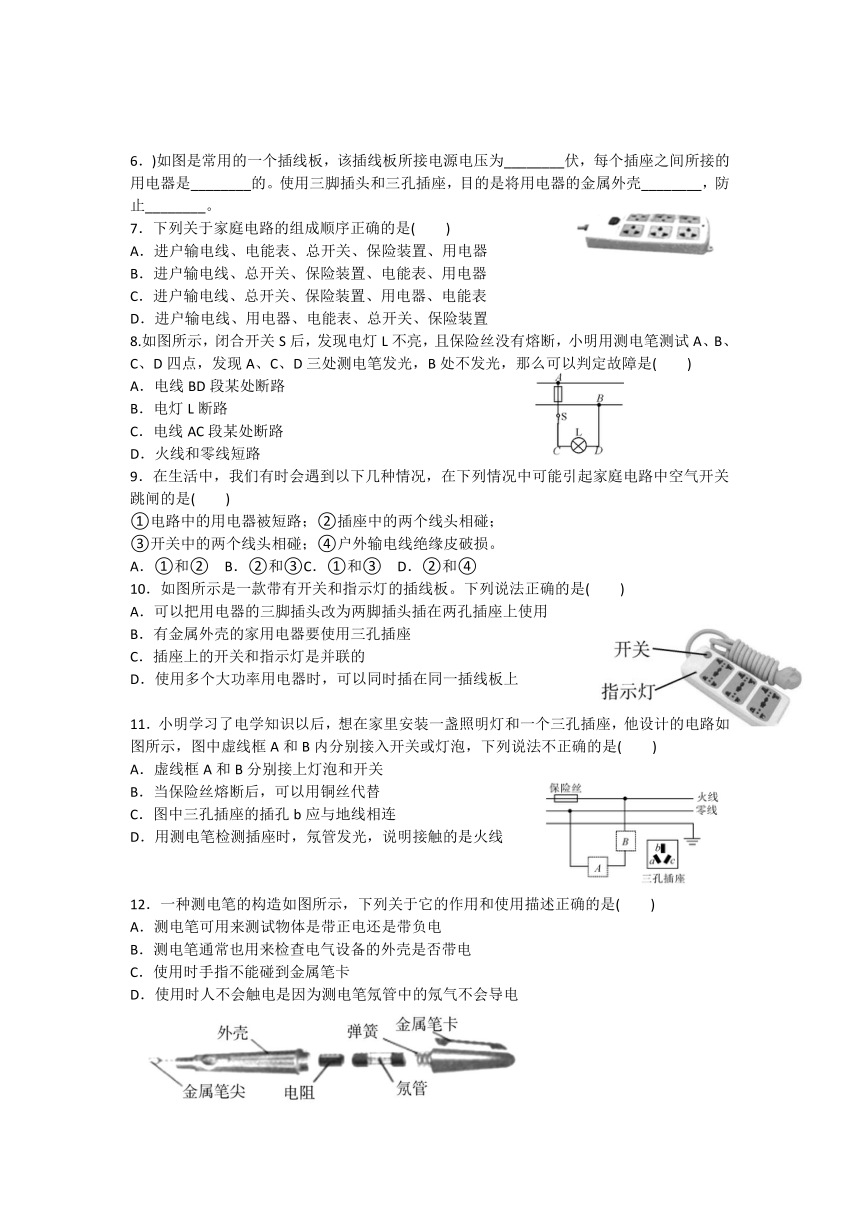

6．)如图是常用的一个插线板，该插线板所接电源电压为________伏，每个插座之间所接的用电器是________的。使用三脚插头和三孔插座，目的是将用电器的金属外壳________，防止________。
7．下列关于家庭电路的组成顺序正确的是(　　)
A．进户输电线、电能表、总开关、保险装置、用电器
B．进户输电线、总开关、保险装置、电能表、用电器
C．进户输电线、总开关、保险装置、用电器、电能表
D．进户输电线、用电器、电能表、总开关、保险装置
8.如图所示，闭合开关S后，发现电灯L不亮，且保险丝没有熔断，小明用测电笔测试A、B、C、D四点，发现A、C、D三处测电笔发光，B处不发光，那么可以判定故障是(　　)
A．电线BD段某处断路
B．电灯L断路
C．电线AC段某处断路
D．火线和零线短路
9．在生活中，我们有时会遇到以下几种情况，在下列情况中可能引起家庭电路中空气开关跳闸的是(　　)
①电路中的用电器被短路；②插座中的两个线头相碰；
③开关中的两个线头相碰；④户外输电线绝缘皮破损。
A．①和② B．②和③C．①和③ D．②和④
10．如图所示是一款带有开关和指示灯的插线板。下列说法正确的是(　　)
A．可以把用电器的三脚插头改为两脚插头插在两孔插座上使用
B．有金属外壳的家用电器要使用三孔插座
C．插座上的开关和指示灯是并联的
D．使用多个大功率用电器时，可以同时插在同一插线板上

11．小明学习了电学知识以后，想在家里安装一盏照明灯和一个三孔插座，他设计的电路如图所示，图中虚线框A和B内分别接入开关或灯泡，下列说法不正确的是(　　)
A．虚线框A和B分别接上灯泡和开关
B．当保险丝熔断后，可以用铜丝代替
C．图中三孔插座的插孔b应与地线相连
D．用测电笔检测插座时，氖管发光，说明接触的是火线


12．一种测电笔的构造如图所示，下列关于它的作用和使用描述正确的是(　　)
A．测电笔可用来测试物体是带正电还是带负电
B．测电笔通常也用来检查电气设备的外壳是否带电
C．使用时手指不能碰到金属笔卡
D．使用时人不会触电是因为测电笔氖管中的氖气不会导电

13．将图中的三孔插座(带保险盒)正确地接入电路。

14．在照明电路中，各盏灯之间、灯与插座、其他用电器间应该是________联的，开关与灯、用电器之间是________联的，而且开关要接在________线上。安装电能表的目的是测量电路中消耗的________，安装保险盒的作用是当电路中电流________时能自动切断电路；保险丝是用电阻率较________而熔点较________的合金丝制成的，选用时应使它的额定电流________或________电路中正常工作时的电流。
15．(12分)暑期持续的“桑拿天”，使居民家里的空调、电扇都闲不住，导致电路火灾时有发生。调查发现，起火原因如出一辙，都是电线超负荷使电线内的金属导线发热引燃了外面的绝缘皮。请根据学过的科学知识回答：
(1)“超负荷”是反映图________(填“甲”或“乙”)所示的情况。

2)火灾发生的理论依据是___________________________。
(3)请你提出一条预防这种火灾应采取的措施：________________________________________________________________________________________________________________________________________________。

答案
知识点回顾
1．(1)电能表　(2)220　火线　零线　(4)并联
2．(1)封闭管式　敞开插入式　(2)熔断　(3)熔点　额定　(4)等于　稍大于　(5)短路　电流过大
3．熔断器　4.两孔　三孔
知识点练习1．B　2.C
3．零　火　220　测电笔　金属体　笔尖　火　零
4．C　5.A　6.220　并联　接地　触电
日日清
7．A　8.A　9.A　10.B　11.B　12.B
13.
14．并　串　火　电能　过大　高　低　等于　稍大于
15．(1)甲　(2)电流越大，产生的热量越多　(3)大功率用电器不同时工作(安装合适的熔断器)
