课课练 1.6 家庭用电（夯实基础+知识要点+规律方法+自我综合）

第一章第六节 家庭用电
教学目标
1、了解家庭电路的组成。
2、知道测电笔的结构和使用方法。
3、知道保险丝的作用，会选用保险丝。
4、知道断路器的作用和工作原理。
5、知道三孔插座、三脚插头的连接和作用。
教学重点：家庭电路的组成、保险丝的作用和选用原则
教学难点：测电笔的结构、断路器的作用和工作原理
知识点梳理：
1.家庭电路所用的电能是通过电网从 发电厂 输送过来的。输电线进户后,先接到_ 电能表 、总开关、保护装置,再连接到室内的电灯、插座。电能表用来测量电路消耗的 电能 。
2.家庭电路中的进户线一般有两根,一根是火线，一根是零线。 火线和零线之间的电压正常值为 220 伏。辨别火线和零线可用测电笔.
3.当电路出现_ 短路 _或同时接入过多的用电器时,会引起电路电流过 大 ，电线过热,有引发火灾的危险,因此电路中必须装备安全保护装置。电路中常见的保护装置有 熔断器 和 断路器 。熔断器内有保险丝,保险丝-一般由电阻率较 大 、熔点较 低 的金属合金制成。当电流超过保险丝的额定电流时,保险丝会因过热而熔断,从而切断电路。家庭中常用断路器来替代闸刀开关和熔断器。保险丝应 串 联在电路中。
4.三孔式插座的接法是:左 零 右 火 上 接地
5.使用测电笔时,应该用手接触 金属笔卡 , 笔尖接触 电线 ，如果氖管发光，表明接触的是 火 线。
知识点一： 家庭电路
1、（2019?天津）如图中的家庭电路元件，连接顺序正确的是（　　）
ABC D
【解答】解：电能表的测量整个家庭消耗电能的多少，一定安装在最前面。开关控制整个电路，为了检修电路比较方便，要安装的电能表的后面。电路中电流过大会熔断保险丝，为了更换保险丝比较方便，保险装置安装在总开关的后面。故只有B正确。故选：B。

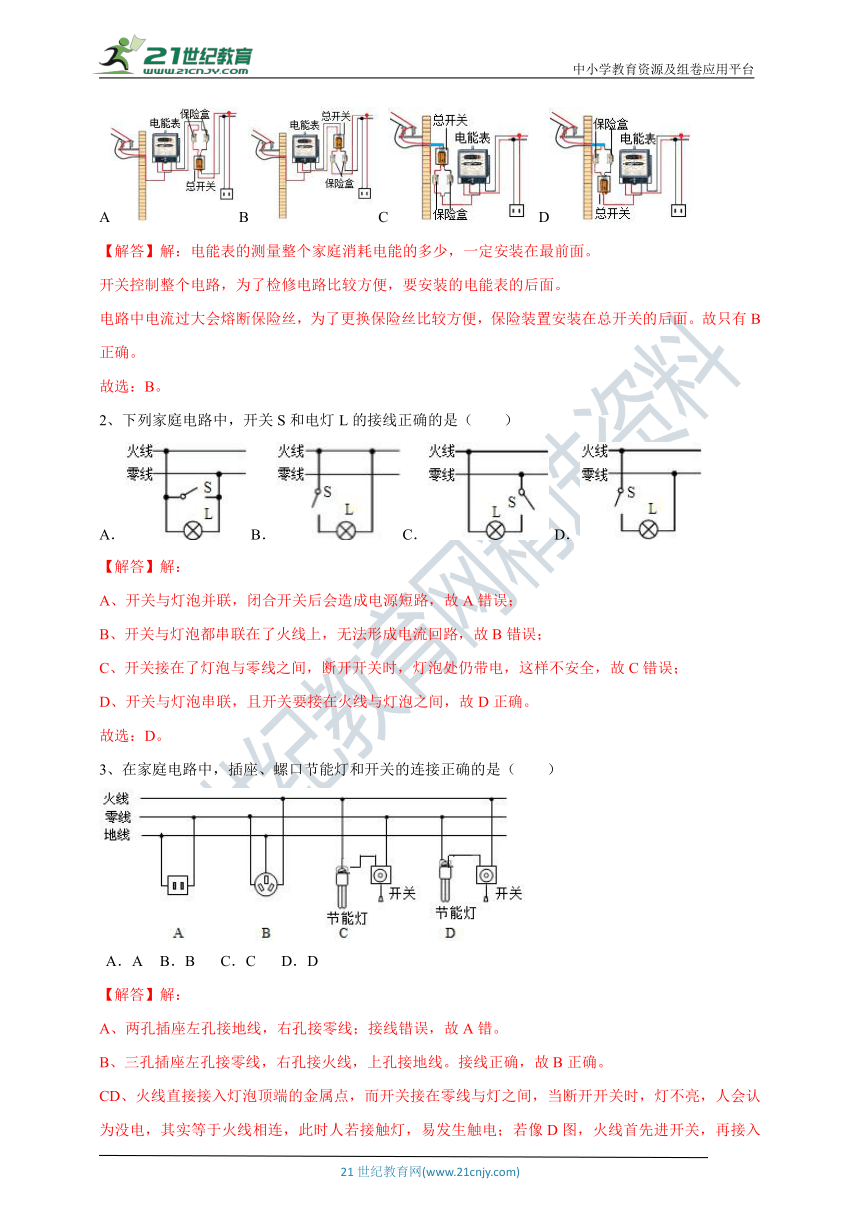

2、下列家庭电路中，开关S和电灯L的接线正确的是（　　）
A． B． C． D．
【解答】解：A、开关与灯泡并联，闭合开关后会造成电源短路，故A错误；B、开关与灯泡都串联在了火线上，无法形成电流回路，故B错误；C、开关接在了灯泡与零线之间，断开开关时，灯泡处仍带电，这样不安全，故C错误；D、开关与灯泡串联，且开关要接在火线与灯泡之间，故D正确。故选：D。
3、在家庭电路中，插座、螺口节能灯和开关的连接正确的是（　　）
A．A B．B C．C D．D
【解答】解：A、两孔插座左孔接地线，右孔接零线；接线错误，故A错。B、三孔插座左孔接零线，右孔接火线，上孔接地线。接线正确，故B正确。CD、火线直接接入灯泡顶端的金属点，而开关接在零线与灯之间，当断开开关时，灯不亮，人会认为没电，其实等于火线相连，此时人若接触灯，易发生触电；若像D图，火线首先进开关，再接入灯泡顶端的金属点，零线直接接螺旋套，就避免前面的现象发生，故CD错误。故选：B。

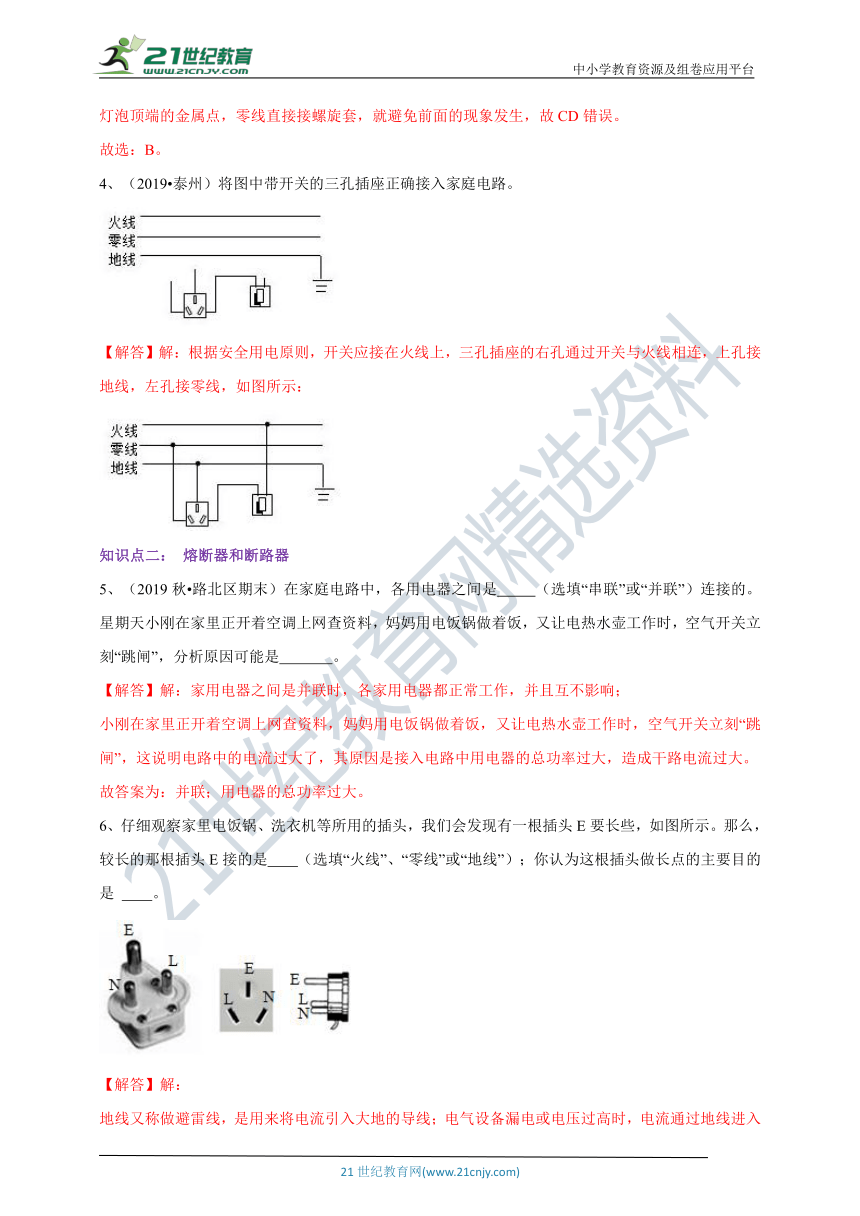

4、（2019?泰州）将图中带开关的三孔插座正确接入家庭电路。
【解答】解：根据安全用电原则，开关应接在火线上，三孔插座的右孔通过开关与火线相连，上孔接地线，左孔接零线，如图所示：
知识点二： 熔断器和断路器
5、（2019秋?路北区期末）在家庭电路中，各用电器之间是 （选填“串联”或“并联”）连接的。星期天小刚在家里正开着空调上网查资料，妈妈用电饭锅做着饭，又让电热水壶工作时，空气开关立刻“跳闸”，分析原因可能是 。
【解答】解：家用电器之间是并联时，各家用电器都正常工作，并且互不影响；小刚在家里正开着空调上网查资料，妈妈用电饭锅做着饭，又让电热水壶工作时，空气开关立刻“跳闸”，这说明电路中的电流过大了，其原因是接入电路中用电器的总功率过大，造成干路电流过大。故答案为：并联；用电器的总功率过大。
6、仔细观察家里电饭锅、洗衣机等所用的插头，我们会发现有一根插头E要长些，如图所示。那么，较长的那根插头E接的是 （选填“火线”、“零线”或“地线”）；你认为这根插头做长点的主要目的是 。
【解答】解：地线又称做避雷线，是用来将电流引入大地的导线；电气设备漏电或电压过高时，电流通过地线进入大地，用字母E表示。三孔插座配合三脚插头使用的，三脚插头的第三个脚与用电器的金属外壳相连，三孔插座的第三个孔与大地相连，这样在使用的时候就把用电器的金属外壳与大地相连通，避免用电器一旦漏电时使人发生触电事故；三脚插头的第三个脚比另外两个长，这样在插入时先把用电器外壳与大地接通，拨出时后把用电器外壳与大地分离，更加安全。故答案为：地线；先接通地线（或后断开地线，或确保用电安全）。

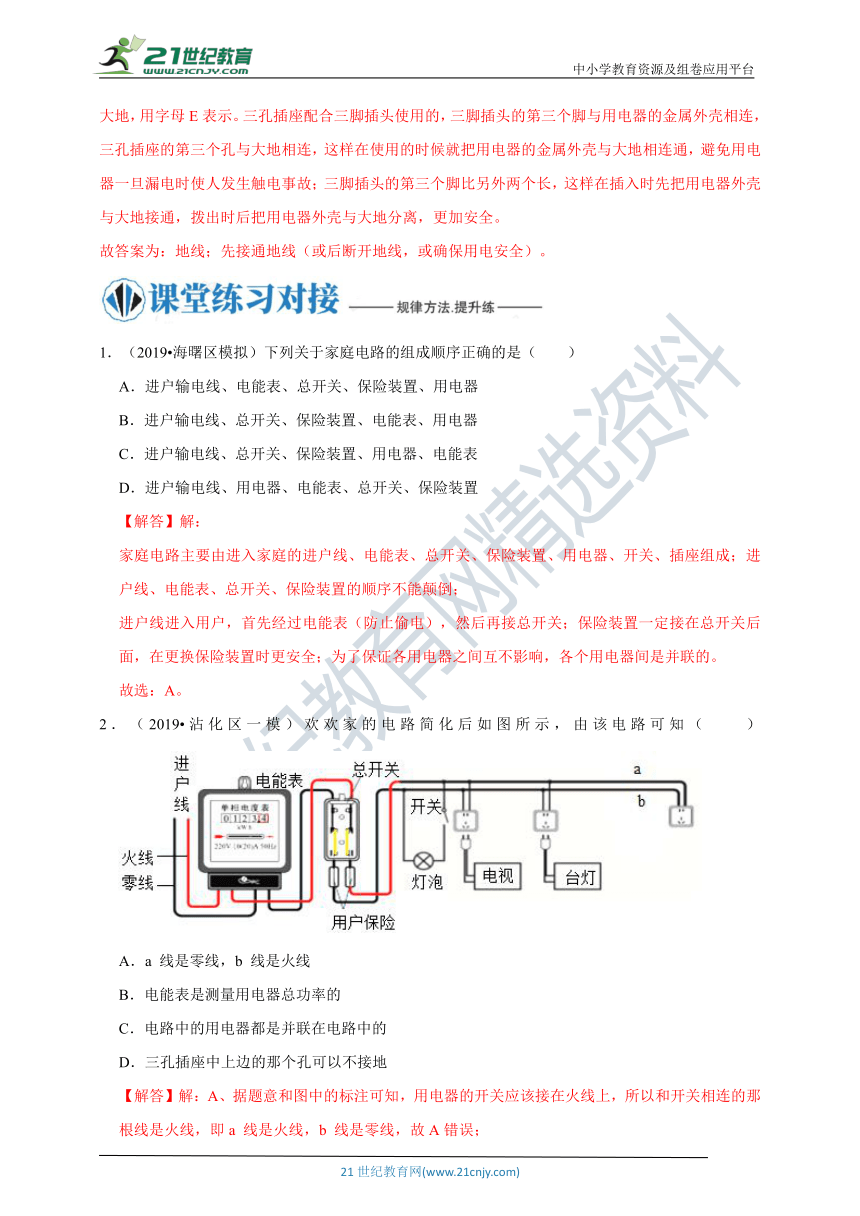

1．（2019?海曙区模拟）下列关于家庭电路的组成顺序正确的是（　　）
A．进户输电线、电能表、总开关、保险装置、用电器
B．进户输电线、总开关、保险装置、电能表、用电器
C．进户输电线、总开关、保险装置、用电器、电能表
D．进户输电线、用电器、电能表、总开关、保险装置
【解答】解：
家庭电路主要由进入家庭的进户线、电能表、总开关、保险装置、用电器、开关、插座组成；进户线、电能表、总开关、保险装置的顺序不能颠倒；
进户线进入用户，首先经过电能表（防止偷电），然后再接总开关；保险装置一定接在总开关后面，在更换保险装置时更安全；为了保证各用电器之间互不影响，各个用电器间是并联的。
故选：A。
2．（2019?沾化区一模）欢欢家的电路简化后如图所示，由该电路可知（　　）
A．a 线是零线，b 线是火线
B．电能表是测量用电器总功率的
C．电路中的用电器都是并联在电路中的
D．三孔插座中上边的那个孔可以不接地
【解答】解：A、据题意和图中的标注可知，用电器的开关应该接在火线上，所以和开关相连的那根线是火线，即a 线是火线，b 线是零线，故A错误；
B、电能表是测量电路中消耗电能的仪器，不是测量电功率的，故B错误；
C、家庭电路中各个用电器是互不影响的，所以是并联的关系，故C正确；
D、三孔插座的接法是左零右火上接地，故三孔插座中上边的那个孔接地线，故D错误。
故选：C。

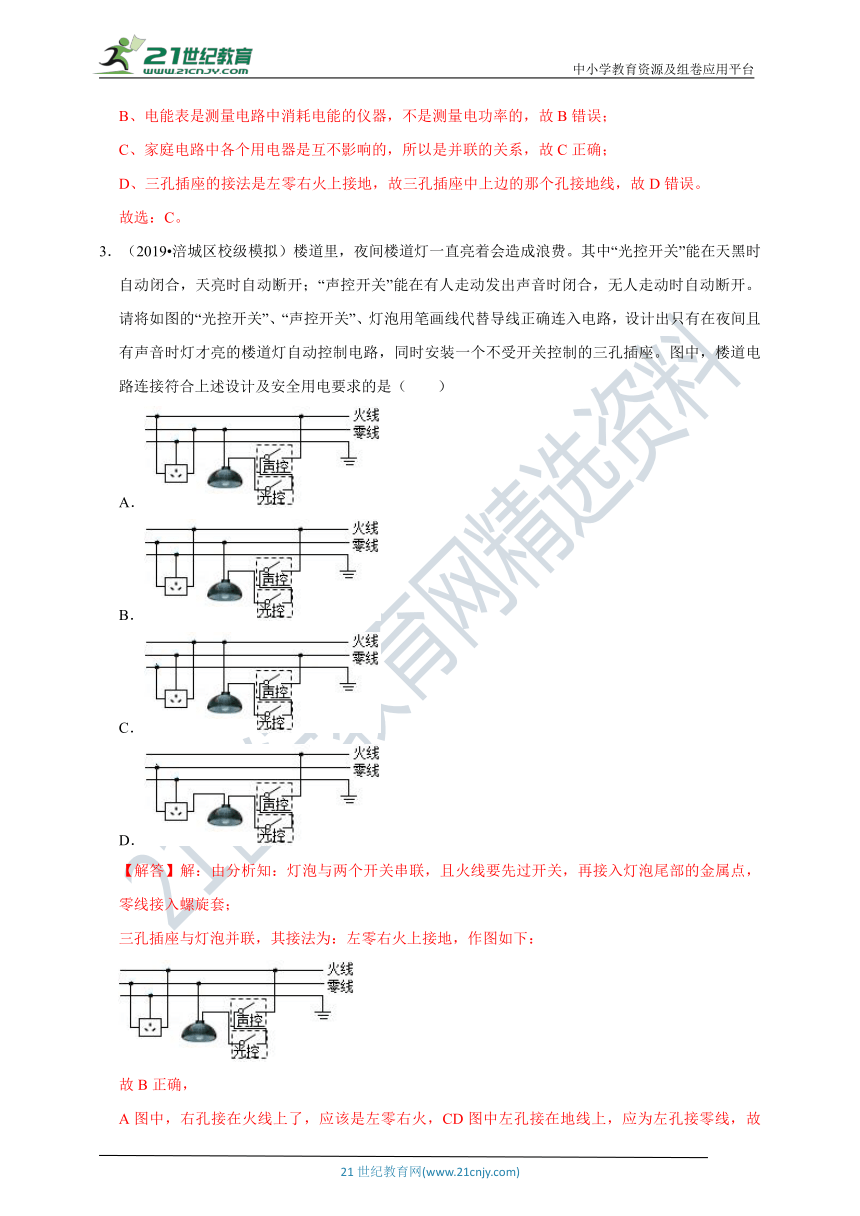

3．（2019?涪城区校级模拟）楼道里，夜间楼道灯一直亮着会造成浪费。其中“光控开关”能在天黑时自动闭合，天亮时自动断开；“声控开关”能在有人走动发出声音时闭合，无人走动时自动断开。请将如图的“光控开关”、“声控开关”、灯泡用笔画线代替导线正确连入电路，设计出只有在夜间且有声音时灯才亮的楼道灯自动控制电路，同时安装一个不受开关控制的三孔插座。图中，楼道电路连接符合上述设计及安全用电要求的是（　　）
A．
B．
C．
D．
【解答】解：由分析知：灯泡与两个开关串联，且火线要先过开关，再接入灯泡尾部的金属点，零线接入螺旋套；
三孔插座与灯泡并联，其接法为：左零右火上接地，作图如下：
故B正确，
A图中，右孔接在火线上了，应该是左零右火，CD图中左孔接在地线上，应为左孔接零线，故ACD错误；
故选：B。
4．（2019?绿园区校级一模）小红的妈妈从市场上买了一只廉价台灯，装上“220V 25W”的灯泡后，将插头插入家庭电路的插座时，室内电灯立即全部熄灭，原因可能是（　　）
A．台灯的功率太大 B．灯泡的灯丝断了
C．插座短路 D．台灯的插头内短路
【解答】解：
A、台灯的功率较小，则插入台灯时，不可能因为功率过大使室内电灯立即熄灭，故A错误；
B、因为台灯和其它用电器并联，灯泡的灯丝断了，只能使本支路的灯（台灯）不亮，不能使其它的灯熄灭，故B错误；
C、插座短路时，电源短路，未插入台灯时其他用电器就不能工作，故C错误；
D、台灯的插头内短路，当插头插入插座时，会造成电源短路，使保险丝烧断或空开跳闸，使室内电灯立即全都熄灭，故D正确。
故选：D。
5．（2019?青浦区二模）上海地区家庭照明电路的电压为（　　）
A．220伏 B．36伏 C．24伏 D．1.5伏
【解答】解：
我国家庭电路的电压是220V，故上海地区家庭照明电路的电压为220V，故A正确、BCD错。
故选：A。
二．填空题（共3小题）
6．（2020?杨浦区一模）上海市家庭照明电路的电压为　220　伏；电视机与节能灯之间的连接方式是　并联　的（选填“并联”或“串联”），正常工作时，通过它们的电流是　不相同　的（选填“相同”或“不相同”）。
【解答】解：（1）我国家庭照明电路的电压是220伏；
（2）电视机与节能灯在工作时互不影响，所以它们的连接方式是并联；
（3）电视机与节能灯的规格不同（电功率不同），则正常工作时通过它们的电流是不相同的。
故答案为：220；并联；不相同。
7．（2019?浔阳区校级模拟）在安全用电中，电工师傅不小心用湿毛巾擦拭了插座，结果插座里面打火冒烟，原因是发生了短路现象，即火线与　零　线相互接触了，为了节能，接着他把原来的灯泡换成新的节能灯，当开关闭合后，灯突然一亮，马上又熄灭了，开始他以为是开关坏了，换了几个好开关，灯还是不亮，请问接上去的这盏节能灯是　断路　（选填“通路”、“断路”或“短路”）的。
【解答】解：电工师傅不小心用湿毛巾擦拭了插座，结果插座里面打火冒烟，这说明火线和零线直接相连了，发生了短路现象；
当开关闭合后，灯突然一亮，马上又熄灭了，说明灯丝可能被烧断了；若节能灯短路，则会烧保险丝；换了几个好开关，灯还是不亮，由此可知是灯断路了。
故答案为：零；断路。
8．（2019?苏州模拟）在家庭电路中，客厅插座与卧室电灯是　并　联的。如图所示，闭合开关，电灯不亮，用试电笔（也称测电笔）接触D点时氖管发光，接触E点时不发光，说明D、E间　断路　。若试电笔接触A至F各点都发光，说明　进户零线断路　。
【解答】解：
家庭电路中用电器之间是并联的，所以在家庭电路中，客厅插座与卧室电灯是 并联的；
接触D点时氖管发光，接触E点时不发光，说明火线有电，零线也正常，故是DE之间断路了；
F点接在零线上，在正常情况下，测电笔接触F点应该不亮，现在亮了，说明进户零线断路了（即F点左侧的零线断路）。
故本题答案为：并；断路；进户零线断路。
三．实验探究题（共1小题）
9．（2019?朝阳区校级模拟）学完安全用电常识后，小明用试电笔检验家中的一盏白炽灯安装是否符合安全用电要求，如图所示，他首先将该灯的开关断开，用试电笔测试白炽灯的螺旋部分，发现氖管不发光。然后将开关闭合，灯泡发光，再测试白炽灯的螺旋部分，发现氖管发光，则导线a应是　火　线，此电路开关连接　正确　（选填“正确”或“不正确”），灯头的连接　不正确　（选填“正确”或
“不正确”）。
【解答】解：
先将该灯的开关断开，用试电笔测试白炽灯的螺旋部分，发现氖管不发光；然后将开关闭合，灯泡发光，再测试白炽灯的螺旋部分，发现氖管发光，说明导线a是火线、b是零线；开关接在灯和火线之间，电路开关连接正确；
灯的螺旋套应该连接零线（b线），所以灯的连接错误。
故答案为：火；正确；不正确。
四．解答题（共1小题）
10．（2019?广东一模）家用插线板上的指示灯在开关闭合时会发光，插孔也能正常通电，如果指示灯损坏，开关闭时也能正常通电。根据上述现象，在图乙中画出插线板中开关、指示灯、插座和电源线的连接方式。
【解答】解：指示灯在开关闭合时会发光，插孔也能正常通电，如果指示灯损坏，开关闭时也能正常通电。说明灯与插孔间互不影响，即是并联的，且开关控制整个插线板。开关先接火线。如图所示：
1．在家庭电路中，从进户开始要顺次安装下列元器件再接用电器，其先后次序正确的是（　　）
A．电能表、保险装置、总开关
B．电能表、总开关、保险装置
C．保险装置、电能表、总开关
D．总开关、电能表、保险装置
【解答】解：电能表的测量整个家庭消耗电能的多少，一定安装在最前面。
总开关控制整个电路，为了检修电路比较方便，要安装的电能表的后面。
电路中电流过大会熔断保险丝，为了更换保险丝比较方便，保险盒安装在总开关的后面。故B正确。
故选：B。
2．（2019?天津）如图中的家庭电路元件，连接顺序正确的是（　　）
A． B．
C． D．
【解答】解：电能表的测量整个家庭消耗电能的多少，一定安装在最前面。
开关控制整个电路，为了检修电路比较方便，要安装的电能表的后面。
电路中电流过大会熔断保险丝，为了更换保险丝比较方便，保险装置安装在总开关的后面。故只有B正确。
故选：B。
3．（2019?广东）如图为家庭部分电路示意图，正常发光的电灯突然熄灭，检查保险丝发现完好，再用试电笔先后检测插座的两孔，氖管均发光。由此判断电路故障的原因可能是（　　）
A．插座短路 B．进户的火线断路
C．进户的零线断路 D．电灯的灯丝断路
【解答】解：保险丝完好说明电路不是短路或总功率过大；
用试电笔先后检测插座的两孔，氖管均发光，说明插座的两孔直接或间接地与火线相连；
试电笔检测插座的右孔时，氖管发光说明和火线接通（如下图蓝线部分）；试电笔检测插座的左孔时，氖管发光说明和火线接通（如下图红线部分）；
正常发光的电灯突然熄灭，说明是断路，综合分析可知，断路在A点左侧的零线部分，即进户的零线断路，C正确。
故选：C。
4．王小明家里控制100瓦白炽灯泡的拉线开关处在断开状态。他分别用交流电流表和交流电压表的两个接头去接触开关内的两个接线柱。这时出现的现象是（　　）
A．用电压表接触后，表的读数为220伏，同时电灯发光
B．用电压表接触后，表的读数为零，电灯不发光
C．用电流表接触后，表的读数为0.45安，电灯不发光
D．用电流表接触后，表的读数为0.45安，同时电灯发光
【解答】解：这时出现的现象是用电流表接触后，表的读数为0.45安，同时电灯发光。这是因为进开关的是火线，且电压表的电阻较大而电流表的电阻较小。当用电压表接触开关内的两个接线柱时，它与100瓦的灯泡串联，由于它的电阻较100瓦灯泡的电阻大得多，所以电压主要分配在电压表上，表的读数约220伏，电灯不会发光。当用电流表接触开关内的两个接线柱时，由于电流表的电阻较1 00瓦灯泡的电阻小得多，故表的读数为I＝0.45（安），同时电灯会发光。
故选：D。
5．如图是一个电热器电路。电热丝、指示灯、开关构成串联电路、接在电源上，已知该电路中有一个元件断路，有一个元件短路，但不知道是哪个元件有故障。今用一个校验电灯分别接在电路各处，得到下表所示的结果。由此可判断断路的元件是　 　，短路的元件是　 　。
校验次数
1
2
3
4
5
6
校验电灯接入点
a、f
a、b
c、d
e、f
a、d
c、f
发光情况
正常发光
不发光
亮度较暗
不发光
亮度较暗
正常发光
【解答】解：校验电灯接在af点，正常发光，说明该灯直接接在电源上，说明这两点之间有开路；
校验电灯接在ab点，不发光，说明该灯短路，或从a点到电源或b点到电源有开路；
校验电灯接在cd点，亮度较暗，说明该灯与其它用电器串联接入电路，说明cd两点之间有开路；
校验电灯接在ef点，不发光，说明该电热丝短路，或从e点到电源或f点到电源有开路；
校验电灯接在ad点，亮度较暗，说明该灯与其它用电器串联接入电路，说明ad两点之间有开路；
校验电灯接在cf点，正常发光，说明该灯直接接在电源上，指示灯短路；
综合分析，断路的元件是开关，短路的元件是指示灯。
故答案为：开关，指示灯
