高频考点集训 1.6-1.7家庭用电与安全用电（含答案）

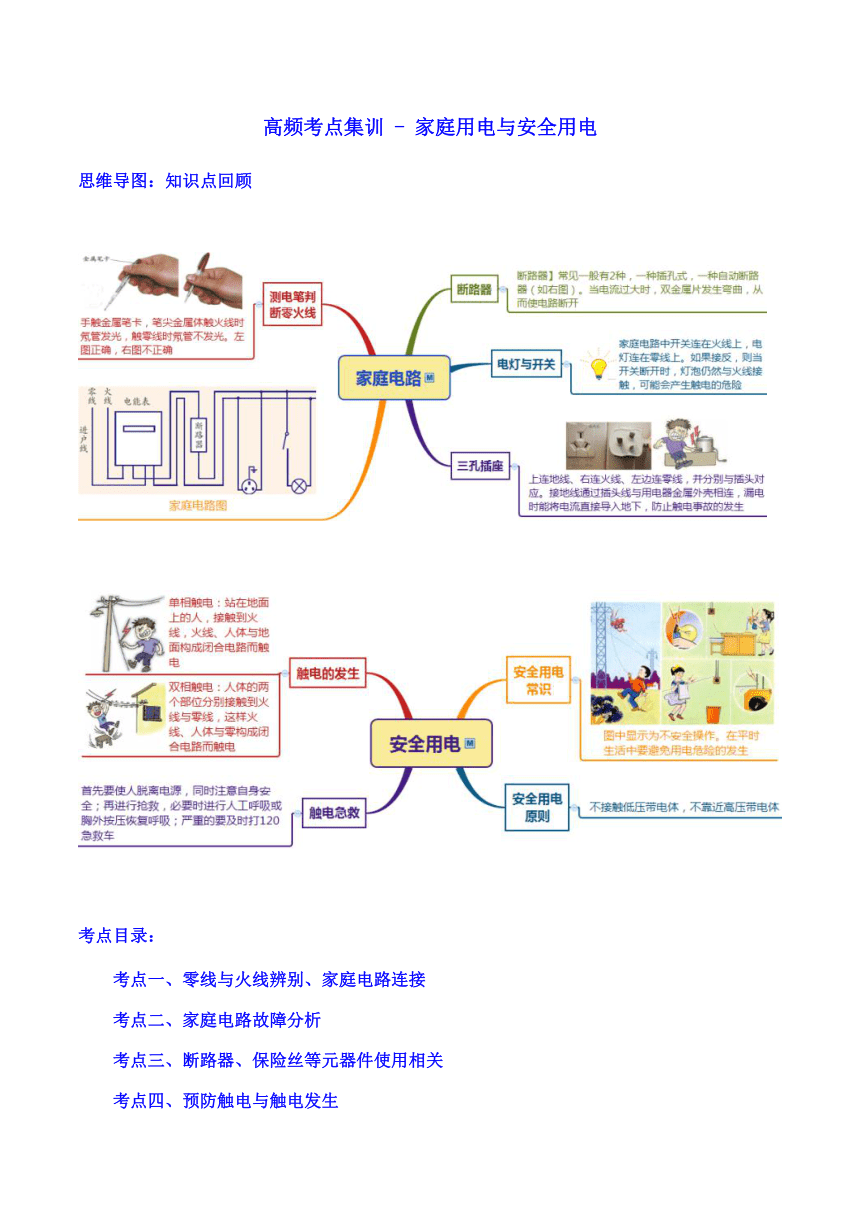

1210310010363200高频考点集训 - 家庭用电与安全用电
思维导图：知识点回顾
考点目录：
考点一、零线与火线辨别、家庭电路连接
考点二、家庭电路故障分析
考点三、断路器、保险丝等元器件使用相关
考点四、预防触电与触电发生
-508057785考 点 集 训
考 点 集 训

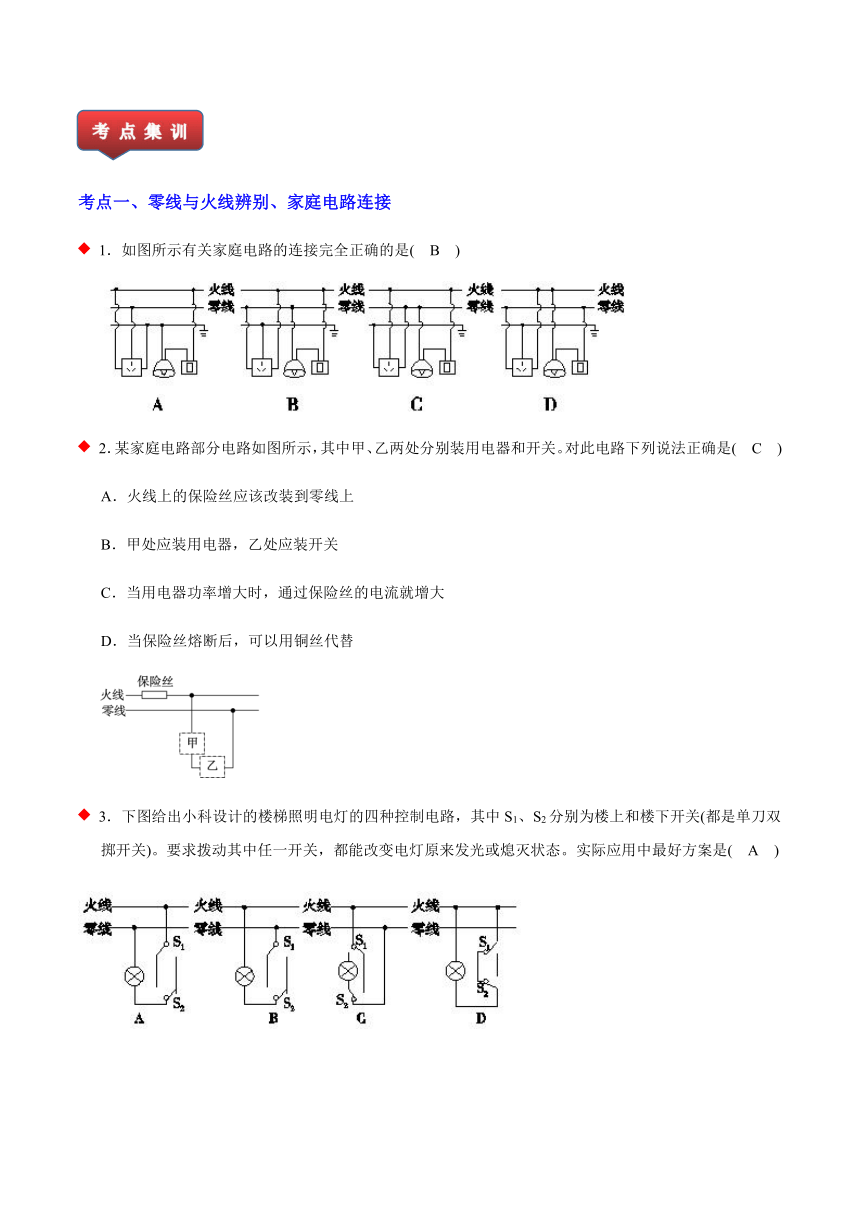

考点一、零线与火线辨别、家庭电路连接
1．如图所示有关家庭电路的连接完全正确的是(　B　)

2．某家庭电路部分电路如图所示，其中甲、乙两处分别装用电器和开关。对此电路下列说法正确是(　C　)
A．火线上的保险丝应该改装到零线上
B．甲处应装用电器，乙处应装开关
C．当用电器功率增大时，通过保险丝的电流就增大
D．当保险丝熔断后，可以用铜丝代替

3．下图给出小科设计的楼梯照明电灯的四种控制电路，其中S1、S2分别为楼上和楼下开关(都是单刀双掷开关)。要求拨动其中任一开关，都能改变电灯原来发光或熄灭状态。实际应用中最好方案是(　A　)
考点二、家庭电路故障分析
1．小刚晚上做作业时，把台灯的插头插入插座，闭合台灯开关后，他家所有的照明灯都突然熄灭，检查发现总开关已跳闸，故障可能是（　B　）
A．台灯插头处出现了短路 B．台灯灯泡处出现了短路
C．台灯开关的两接线碰线 D．插座处出现了短路
2．如图所示为居民家中某房间的电路，电灯L与电热壶均正常工作，在三孔插座上接入电饭煲后，电热壶突然停止工作，灯L仍正常发光，拔出电饭煲的插头，用测电笔分别测试三孔插座的左右两孔，氖管均发光，此时电路故障可能是(　D　)
A．插座短路 B．电热壶短路 C．AB间断路 D．CD间断路

3．小刚晚上做作业时，把台灯的插头插入插座，闭合台灯开关后，他家所有的照明灯都突然熄灭，检查发现总开关已跳闸，故障可能是(　B　)
A．台灯插头处出现了短路 B．台灯灯泡处出现了短路
C．台灯开关的两接线碰线 D．插座处出现了短路

4．如果从墙上电灯的拉线开关中引出两根电线来安装一个两孔插座，安装好后用测电笔测试：一孔氖管发光，一孔氖管不亮。将一台灯的插头直接插入该两孔插座（　D　）
A．接通开关，台灯能正常发光；断开开关，台灯不能正常发光
B．接通开关，台灯不能正常发光；断开开关，台灯能正常发光
C．不论开关接通还是断开，台灯都能正常发光
D．不论开关接通还是断开，台灯都不能正常发光
5．如图是小宇家的照明电路的部分电路图；
（1）该电路中接错的元件是： S2 （填写元件符号名称）。
（2）一天小宇发现灯L不亮了，而灯泡没坏。于是他闭合开关S1，用测电笔分别测试a、b…f各点，发现测试a、b、c三点时测电笔氖管发光，而测试d、e、f时不发光。这说明 cd 两点间发生了 断路 ，于是他很快修好了该电路。
（3）星期六晚上，小宇正在家里看电视，突然电灯、电视机都停止工作，聪明的小宇立刻用测电笔进行测试，他测出家里的插座的两个孔都能使氖管发光，小宇感到很纳闷。请你帮他分析一下，其原因可能是 进户零线断路 。

考点三、断路器、保险丝等元器件使用相关
1．自动空气开关在家庭电路中的主要作用是（　A　）
A．电路发生短路时自动切断电路 B．保证电路的电压不变
C．保证电路的电阻不变 D．保证电路的电流不变
2．安装家庭电路时，从进户线到用电器之间有闸刀开关、电能表、熔断器，它们正确排列顺序应是（　B　）
A．闸刀开关、熔断器、电能表 B．电能表、闸刀开关、熔断器
C．熔断器、电能表、闸刀开关 D．电能表、熔断器、闸刀开关
3．在家庭电路中若发生以下三种情况：①灯座里的两个线头相碰。②开关里的两线头相碰 ③两孔插座中的两线头相碰，其中会引起电路中熔丝熔断的是（　B　）
A．①② B．①③ C．②③ D．①②③
4．家里某用电器发生短路，熔丝立即熔断，用下列方法进行检测，如图所示，断开所有用电器的开关，用一个普通的白炽灯L作为“校验灯”，与熔断的熔丝并联，然后只闭合S、S1，若L正常发光，说明L1__短路__；只闭合S、S2，若L发出暗红色的光(发光不正常)，说明L2__正常__。(填“正常”、“短路”或“断路”)。通常人体安全电压____不高于36V___，生活中要注意用电安全。

考点四、预防触电与触电发生
1．在高压输电铁塔上一般都有“高压危险”的警示牌，然而停留在一根高压线上的小鸟却不会触电，这可能是因为（　D　）
A．小鸟本身能耐高压 B．小鸟是绝缘体，所以不会触电
C．高压线外包有一层绝缘层 D．小鸟两爪间的电压很小
2．如图中A、B两点均是灯头接导线的螺丝，当电路中的开关都断开时，站在地上的人用手接触电路中的A点，他___会___触电；用手接触电路中的B点，他____不会__触电(选填“会”或“不会”)。
3．小明触摸电冰箱门时感到手“麻”，下表列出小明对造成手“麻”原因的四种猜想，
(1)你认为其中的____C______猜想是合理的(填写序号)。
(2)理由是______________________________________________________________。

【答案】火线断路，不会引起麻的感觉；火、零线短接会引起电路短路；冰箱外壳接地已经避免了外壳带电，因此C是合理的
