高频考点集训 1.5磁生电与发电机（含答案）

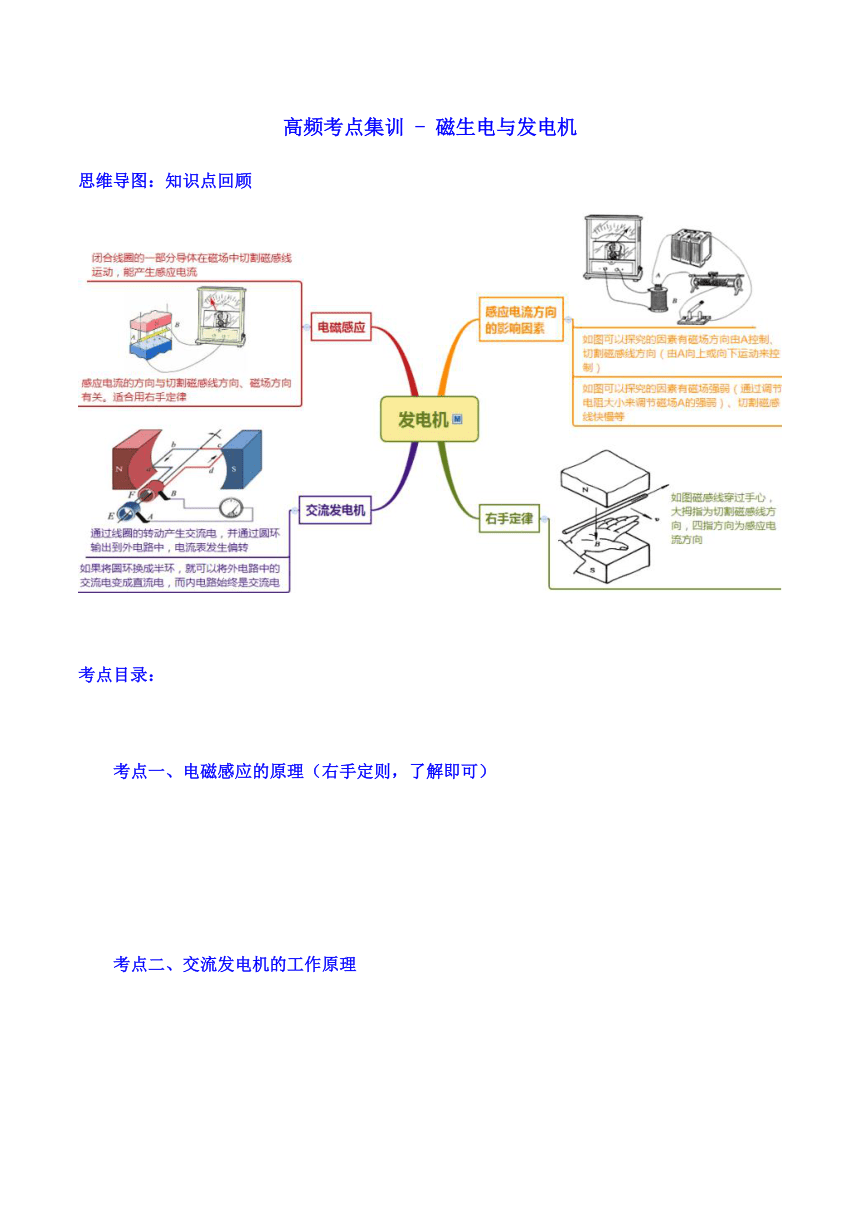

1215390011925300高频考点集训 - 磁生电与发电机
思维导图：知识点回顾
考点目录：
考点一、电磁感应的原理（右手定则，了解即可）
考点二、交流发电机的工作原理
考点三、实验探究题：感应电流的影响因素
19050146050考 点 集 训
考 点 集 训

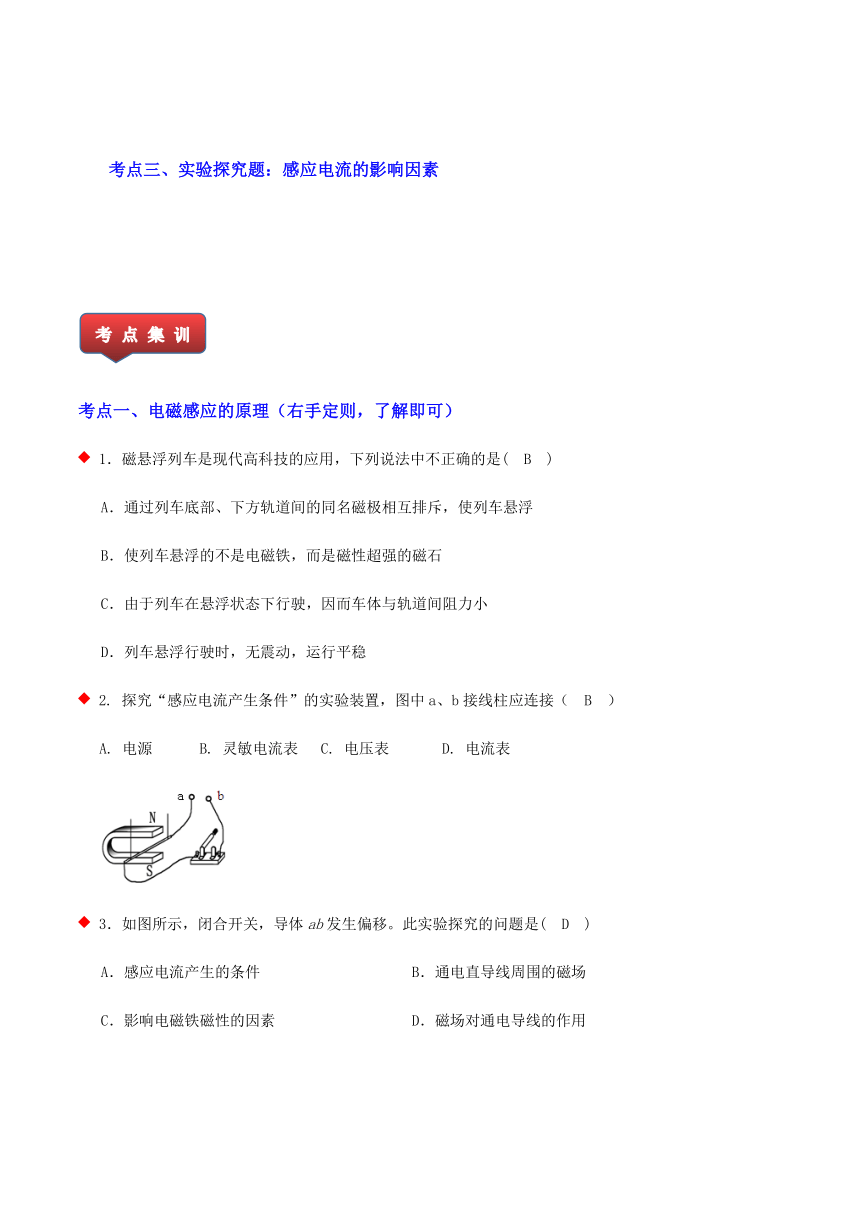

考点一、电磁感应的原理（右手定则，了解即可）
1．磁悬浮列车是现代高科技的应用，下列说法中不正确的是(　B　)
A．通过列车底部、下方轨道间的同名磁极相互排斥，使列车悬浮
B．使列车悬浮的不是电磁铁，而是磁性超强的磁石
C．由于列车在悬浮状态下行驶，因而车体与轨道间阻力小
D．列车悬浮行驶时，无震动，运行平稳
2. 探究“感应电流产生条件”的实验装置，图中a、b接线柱应连接（ B ）
A. 电源 B. 灵敏电流表 C. 电压表 D. 电流表

3．如图所示，闭合开关，导体ab发生偏移。此实验探究的问题是(　D　)
A．感应电流产生的条件　　 B．通电直导线周围的磁场
C．影响电磁铁磁性的因素 D．磁场对通电导线的作用

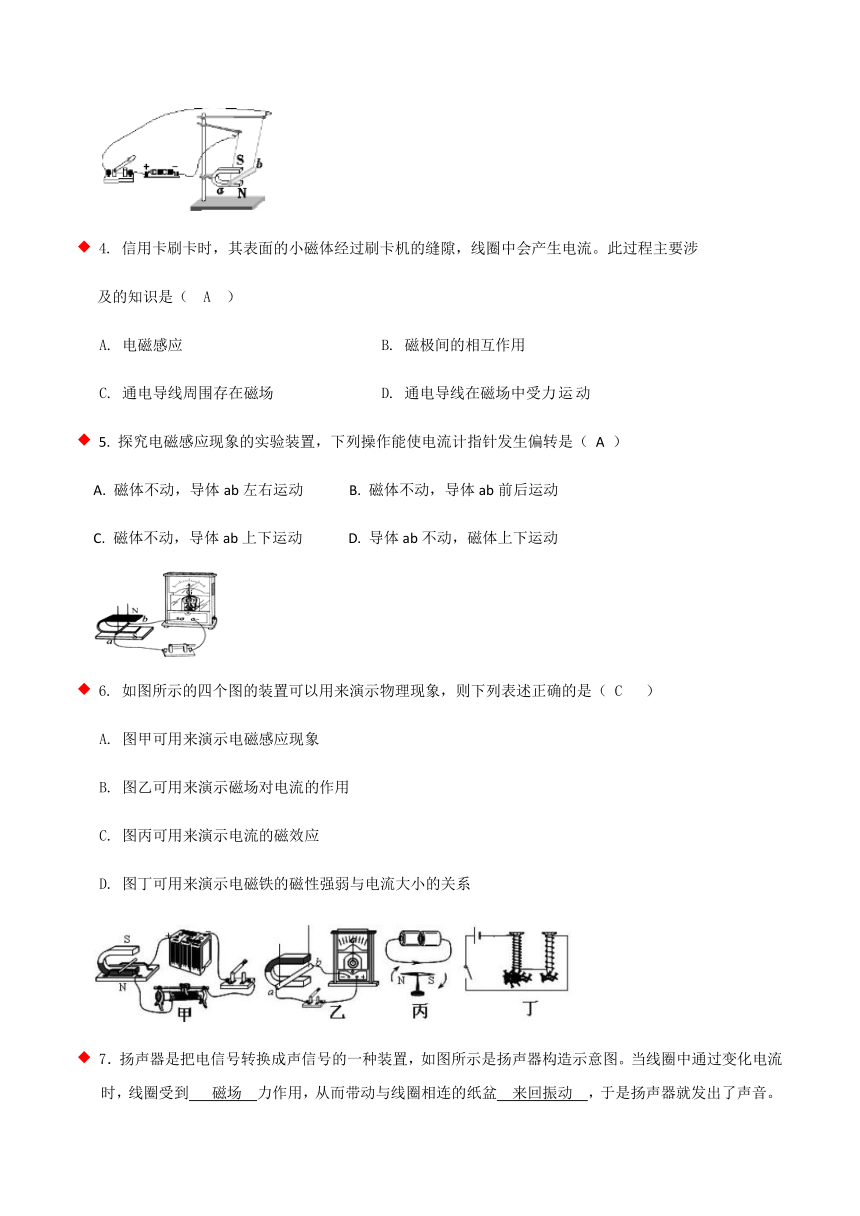

4. 信用卡刷卡时，其表面的小磁体经过刷卡机的缝隙，线圈中会产生电流。此过程主要涉
及的知识是（ A ）
A. 电磁感应 B. 磁极间的相互作用
C. 通电导线周围存在磁场 D. 通电导线在磁场中受力运动
5. 探究电磁感应现象的实验装置，下列操作能使电流计指针发生偏转是（ A ）
A. 磁体不动，导体ab左右运动 B. 磁体不动，导体ab前后运动
C. 磁体不动，导体ab上下运动 D. 导体ab不动，磁体上下运动

6. 如图所示的四个图的装置可以用来演示物理现象，则下列表述正确的是（ C ）
A. 图甲可用来演示电磁感应现象
B. 图乙可用来演示磁场对电流的作用
C. 图丙可用来演示电流的磁效应
D. 图丁可用来演示电磁铁的磁性强弱与电流大小的关系

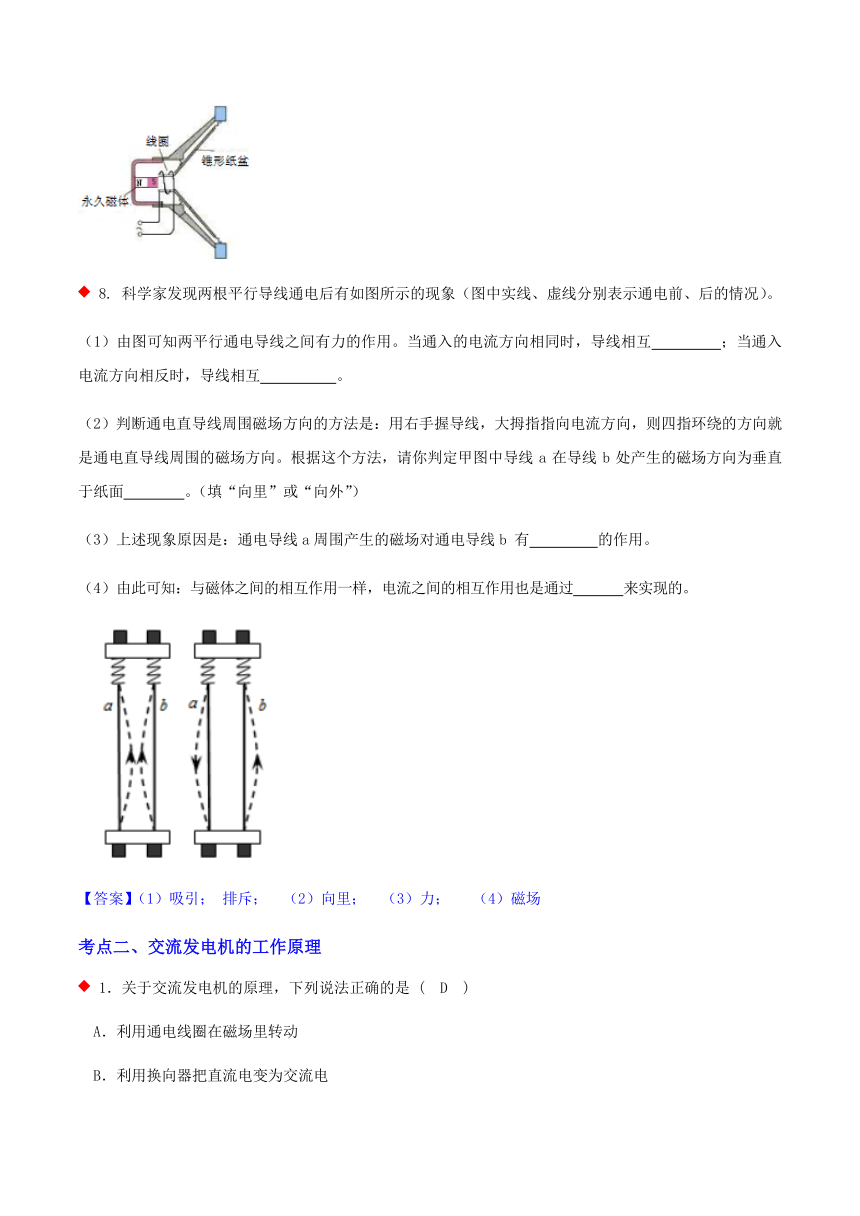

7．扬声器是把电信号转换成声信号的一种装置，如图所示是扬声器构造示意图。当线圈中通过变化电流时，线圈受到 磁场 力作用，从而带动与线圈相连的纸盆 来回振动 ，于是扬声器就发出了声音。
8. 科学家发现两根平行导线通电后有如图所示的现象（图中实线、虚线分别表示通电前、后的情况）。
（1）由图可知两平行通电导线之间有力的作用。当通入的电流方向相同时，导线相互 ；当通入电流方向相反时，导线相互 。
（2）判断通电直导线周围磁场方向的方法是：用右手握导线，大拇指指向电流方向，则四指环绕的方向就是通电直导线周围的磁场方向。根据这个方法，请你判定甲图中导线a在导线b处产生的磁场方向为垂直于纸面 。（填“向里”或“向外”）
（3）上述现象原因是：通电导线a周围产生的磁场对通电导线b 有 的作用。
（4）由此可知：与磁体之间的相互作用一样，电流之间的相互作用也是通过 来实现的。

【答案】（1）吸引； 排斥； （2）向里； （3）力； （4）磁场
考点二、交流发电机的工作原理
1．关于交流发电机的原理，下列说法正确的是 ( D )
A．利用通电线圈在磁场里转动
B．利用换向器把直流电变为交流电
C．利用通电导体在磁场里受力而运动
D．利用电磁感应现象
2．下列选项中，可以用来演示发电机原理的是 ( C )
A． B． C． D．
3、关于交流发电机中的电流, 下列正确的说法是 ( D )
A、线圈中产生的电流是直流电, 而供给外部电路的电流是交流电;
B、线圈中产生的电流是直流电, 而供给外部电路的电流是直流电;
C、线圈中产生的电流是交流电, 而供给外部电路的电流是直流电;
D、线圈中产生的电流是交流电, 而供给外部电路的电流仍是交流电。
4.图是探究感应电流产生条件的实验装置，磁体和铜棒均水平放置。闭合开关，当铜棒水平向右运动时，小量程电流表G的指针向右偏转。为使电流表指针向左偏转，下列方法可行的是 ( C )
A．使铜棒竖直向下运动
B．使铜棒竖直向上运动
C．将磁体的N、S极对调，仍使铜棒水平向右运动
D．保持铜棒静止不动，使磁体水平向左运动
5.如图所示是电机示意图，对于图示的说法，正确的是( B )
A．图中绘出的是直流电动机的示意图，线圈正转到平衡位置
B．图中绘出的是直流电动机的示意图，线圈受到磁场的作用力而转动
C．图中绘出的是交流发电机的示意图，此时导线切割磁感线，线圈中产生电流
D．图中绘出的是交流发电机的示意图，此时导线不切割磁感线，线圈中没有电流

6．我国交流电的频率是50赫，则由此推出的下列说法正确的是 ( B )
A．交流电的周期是0.01秒
B．每秒种电流方向改变100次
C．每秒钟电流方向改变50次
D．每秒钟电流方向改变25次
7.图中的a表示垂直于纸面的一根导线，它是闭合电路的一部分。当它在磁场中按箭头方向运动时，能产生感应电流的是 ( C )
A． B． C． D．
8.如图1-5-20所示为发电机的工作原理图，下列说法中正确的是 ( B )

A．发电机的基本原理是通电导体在磁场中受力的作用
B．发电机的基本原理是电磁感应
C．线圈在转动过程中，感应电流的大小不变
D．线圈在转动过程中，感应电流的方向不变
9、在图所示的发电机工作原理图中，放在水平方向磁场中的矩形线圈逆时针方向转动，当转动到甲图位置时，由于线框______磁感线，因而电路中______，当转到乙、丁两图的位置时，由于ab边切割磁感线的方向______，因而外电路中的电流方向______。

【答案】没有切割、没有感应电流、相反、发生变化
考点三、实验探究题：感应电流的影响因素
1. 用如图所示的实验装置探究“产生感应电流的条件”。
（1）实验中，通过观察 来判断电路中是否有感应电流。
（2）闭合开关，若导体ab不动，左右移动磁铁，电路中 （选填“有”或“无”）感应电流。
（3）该实验的结论是：闭合电路的一部分导体，在磁场中做 磁感线运动时，导体中就会产生感应电流；感应电流的方向与 和 有关。

【答案】（1）灵敏电流计指针是否偏转；（2）有；（3）切割； 磁场方向； 导体运动方向
2.小明利用如图1-5-11所示的实验装置探究“导体在磁场中运动时产生感应电流的条件”。
(1)磁铁不动，闭合开关，导体棒沿________（选填“上下”或“左右”）方向运动时，电流表指针会发生偏转。
(2)导体棒不动，闭合开关，磁铁上下运动，电流表指针________（选填“会”或“不会”）发生偏转。
(3)断开开关，无论磁铁如何放置、导体棒怎样运动，电流表指针都不发生偏转。由此小明得出结论：闭合电路的一部分导体在磁场中做________运动时，电路中就产生感应电流。
(4)小明进一步猜想，感应电流的大小可能与导体运动速度和磁场强弱有关。为了探究感应电流的大小与磁场强弱是否有关，他应进行的操作是_________________________________。
【答案】 (1)左右 (2)不会 (3)切割磁感线
(4)控制导体运动速度不变，换用不同磁场强弱的磁体，观察电流表指针偏转幅度的大小
3．如图是“探究导体在磁场中运动时产生感应电流的条件”的实验装置，闭合开关后，导体棒、灵敏电流计、开关、导线组成闭合电路。实验观察到的现象如表：
实验序号
磁场方向
导体棒ab运动方向
灵敏电流计指针偏转情况
1
向下
向上
不偏转
2
向下
不偏转
3
向左
向右转
4
向右
向左转
5
向上
向上
不偏转
6
向下
不偏转
7
向左
向左转
8
向右
向右转
(1)实验时通过观察______________来判断电路中是否产生感应电流；
(2)由实验可知，闭合电路中的部分导体在磁场中做_______运动时，电路中产生感应电流；
(3)比较第4次和第_______次实验可知，导体棒运动方向相同时，感应电流的方向与磁场的方向有关；
(4)比较第7次和第8次实验可知__________________________________________________。
【答案】(1)灵敏电流计指针是否偏转 (2)切割磁感线
(3)8 (4)磁场方向相同时，感应电流方向和导体棒运动方向有关
