1.6 家庭用电 同步训练（含答案）

1.6 家庭用电

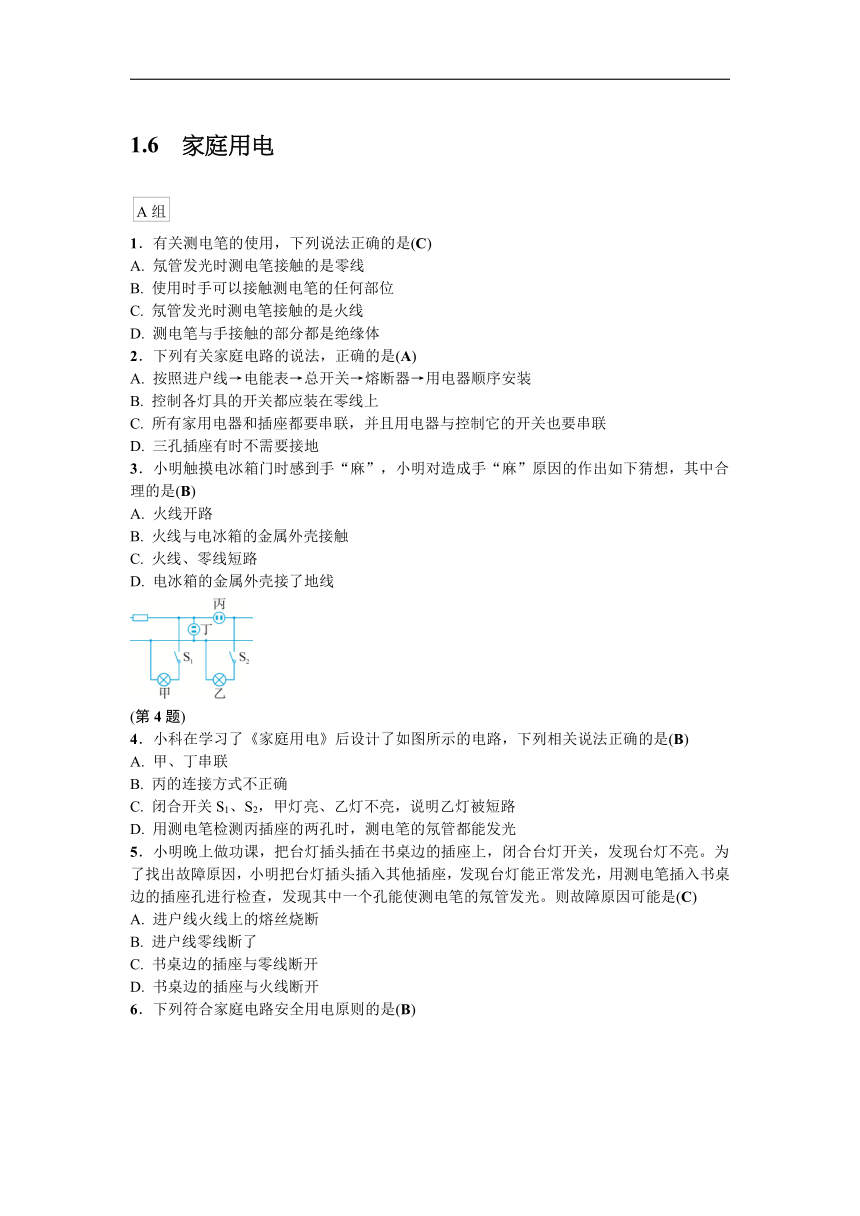

1．有关测电笔的使用，下列说法正确的是(C)
A. 氖管发光时测电笔接触的是零线
B. 使用时手可以接触测电笔的任何部位
C. 氖管发光时测电笔接触的是火线
D. 测电笔与手接触的部分都是绝缘体
2．下列有关家庭电路的说法，正确的是(A)
A. 按照进户线→电能表→总开关→熔断器→用电器顺序安装
B. 控制各灯具的开关都应装在零线上
C. 所有家用电器和插座都要串联，并且用电器与控制它的开关也要串联
D. 三孔插座有时不需要接地
3．小明触摸电冰箱门时感到手“麻”，小明对造成手“麻”原因的作出如下猜想，其中合理的是(B)
A. 火线开路
B. 火线与电冰箱的金属外壳接触
C. 火线、零线短路
D. 电冰箱的金属外壳接了地线
(第4题)
4．小科在学习了《家庭用电》后设计了如图所示的电路，下列相关说法正确的是(B)
A. 甲、丁串联
B. 丙的连接方式不正确
C. 闭合开关S1、S2，甲灯亮、乙灯不亮，说明乙灯被短路
D. 用测电笔检测丙插座的两孔时，测电笔的氖管都能发光
5．小明晚上做功课，把台灯插头插在书桌边的插座上，闭合台灯开关，发现台灯不亮。为了找出故障原因，小明把台灯插头插入其他插座，发现台灯能正常发光，用测电笔插入书桌边的插座孔进行检查，发现其中一个孔能使测电笔的氖管发光。则故障原因可能是(C)
A. 进户线火线上的熔丝烧断
B. 进户线零线断了
C. 书桌边的插座与零线断开
D. 书桌边的插座与火线断开

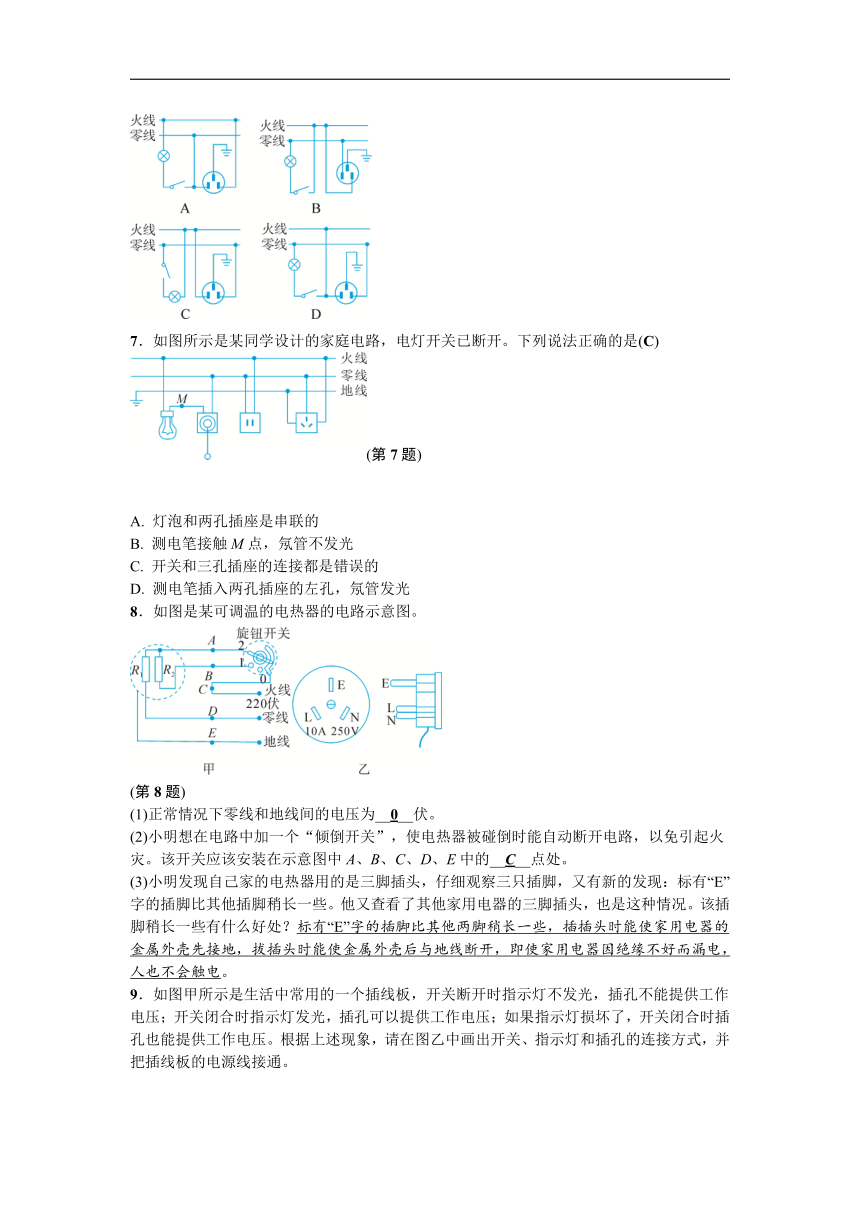

6．下列符合家庭电路安全用电原则的是(B)
7．如图所示是某同学设计的家庭电路，电灯开关已断开。下列说法正确的是(C)
(第7题)
A. 灯泡和两孔插座是串联的
B. 测电笔接触M点，氖管不发光
C. 开关和三孔插座的连接都是错误的
D. 测电笔插入两孔插座的左孔，氖管发光
8．如图是某可调温的电热器的电路示意图。
(第8题)
(1)正常情况下零线和地线间的电压为__0__伏。
(2)小明想在电路中加一个“倾倒开关”，使电热器被碰倒时能自动断开电路，以免引起火灾。该开关应该安装在示意图中A、B、C、D、E中的__C__点处。
(3)小明发现自己家的电热器用的是三脚插头，仔细观察三只插脚，又有新的发现：标有“E”字的插脚比其他插脚稍长一些。他又查看了其他家用电器的三脚插头，也是这种情况。该插脚稍长一些有什么好处？标有“E”字的插脚比其他两脚稍长一些，插插头时能使家用电器的金属外壳先接地，拔插头时能使金属外壳后与地线断开，即使家用电器因绝缘不好而漏电，人也不会触电。
9．如图甲所示是生活中常用的一个插线板，开关断开时指示灯不发光，插孔不能提供工作电压；开关闭合时指示灯发光，插孔可以提供工作电压；如果指示灯损坏了，开关闭合时插孔也能提供工作电压。根据上述现象，请在图乙中画出开关、指示灯和插孔的连接方式，并把插线板的电源线接通。
,(第9题))
　　　　　　　　　　
10．如图是某同学家中的部分电路，开始时各部分工作正常，将电饭煲的插头插入电源的三孔插座后，正在烧水的电热壶突然不能工作，但电灯仍正常发光，拔出电饭煲的插头，电热壶仍不能工作，把测电笔分别插入插座的左、右孔，氖管均能发光。则可以判断出电路的故障是(C)
A. 电热壶所在电路的B、D两点间短路
B. 插座的接地线开路
C. 电路的C、D两点间导线开路
D. 电路的A、B两点间导线开路
【解析】　用测电笔测试插座左、右两孔氖管均发光，说明从火线经电热壶到D点电路是通路。电灯正常发光，电热壶却不能工作，说明C到D段电路是开路。
11．电工师傅常用一只正常发光时电压为220伏的灯泡L0(L0与L1、L2、L3规格相同)取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示，当S闭合后，再分别闭合S1、S2、S3(每次只闭合其中之一)时，可能出现以下三种情况，试判断(填“开路”“短路”或“正常”)：
,(第11题))
(1)L0正常发光，说明该支路__短路__。
(2)L0发光呈暗红色，说明该支路__正常__。
(3)L0不发光，说明该支路__开路__。
【解析】　检验灯泡安装在保险丝处后，当只有一个开关闭合时，若该支路灯正常发光，则检验灯与支路灯泡串联，其两端电压为110伏，发光较暗呈暗红色；若该支路灯短路，则检验灯泡两端的电压为220伏，正常发光；若该支路开路，则检验灯泡不亮。
(第12题)
12．如图所示是小明家的部分照明电路。闭合开关S，电灯正常发光。小明用测电笔测试B点时，测电笔的氖管__不会__(填“会”或“不会”)发光；若小明身体的电阻约为3600欧，此时通过小明的小明的电流是__0__安。为了保证小明在使用测电笔时的安全，测电笔的内部电阻至少为__18400__欧(人体安全电压小于或等于36伏)。
【解析】　由于B点与零线相接，所以测电笔的氖管不会发光，此时测电笔中无电流通过，因此通过小明的身体电流是0安。I＝＝＝0.01安，U笔＝U－U人＝220伏－36伏＝184伏，R笔＝＝＝18400欧。
