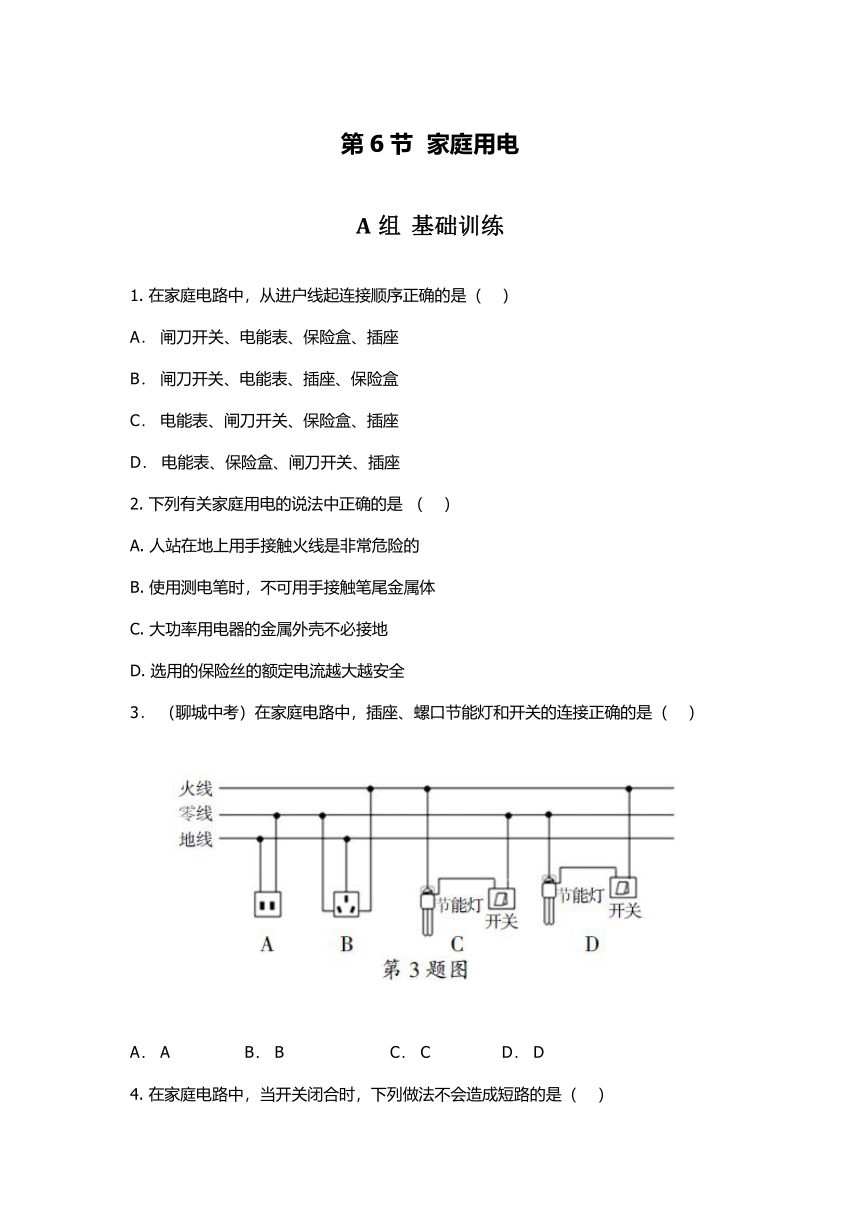

第6节 家庭用电 同步练习

第6节
家庭用电
A组
基础训练
1.
在家庭电路中，从进户线起连接顺序正确的是（
）
A．
闸刀开关、电能表、保险盒、插座
B．
闸刀开关、电能表、插座、保险盒
C．
电能表、闸刀开关、保险盒、插座
D．
电能表、保险盒、闸刀开关、插座
2.
下列有关家庭用电的说法中正确的是
（
）
A.
人站在地上用手接触火线是非常危险的
B.
使用测电笔时，不可用手接触笔尾金属体
C.
大功率用电器的金属外壳不必接地
D.
选用的保险丝的额定电流越大越安全
3．
（聊城中考）在家庭电路中，插座、螺口节能灯和开关的连接正确的是（
）
A．
A
B．
B
C．
C
D．
D
4.
在家庭电路中，当开关闭合时，下列做法不会造成短路的是（
）
A.
将灯泡两端直接用导线连接
B.
将熔断器两端直接用导线连接
C.
将火线和零线直接用导线连接
D.
将开关与灯泡并联

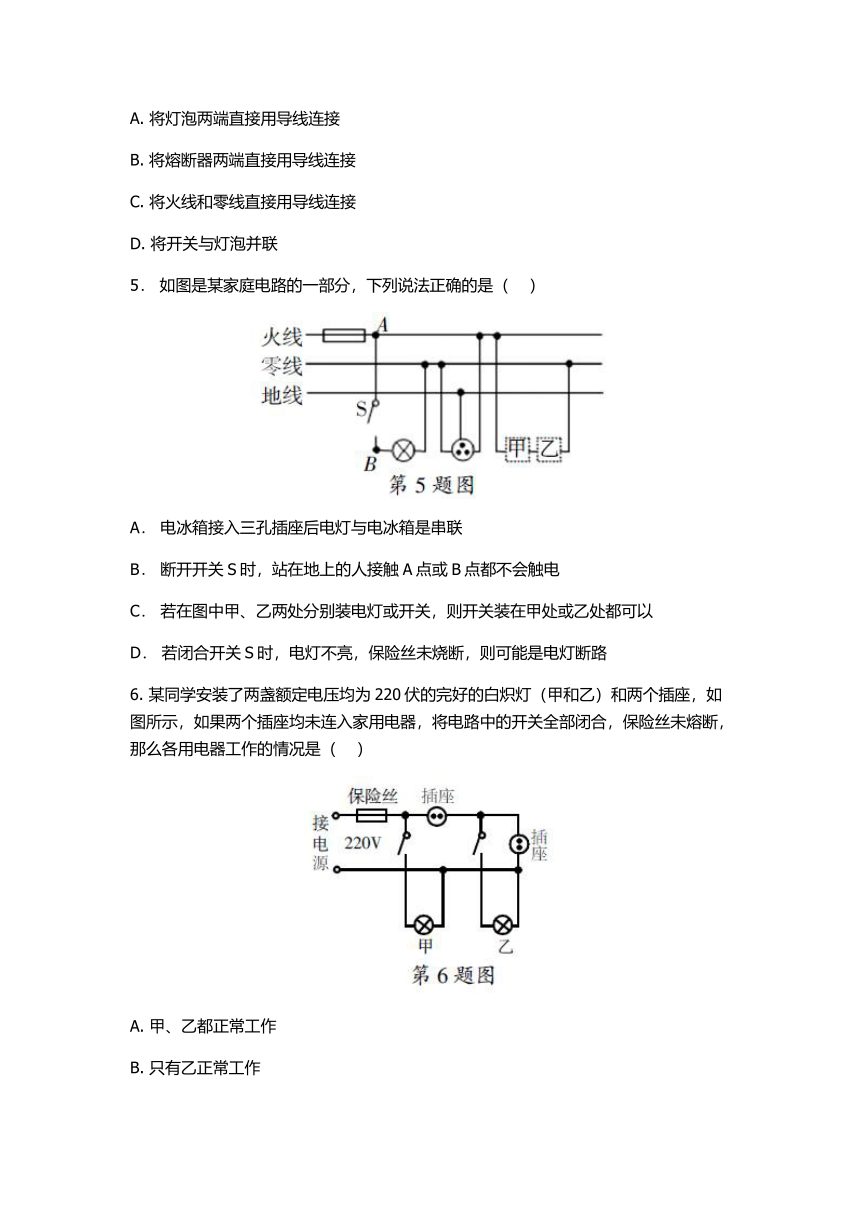

5．
如图是某家庭电路的一部分，下列说法正确的是（
）
A．
电冰箱接入三孔插座后电灯与电冰箱是串联
B．
断开开关S时，站在地上的人接触A点或B点都不会触电
C．
若在图中甲、乙两处分别装电灯或开关，则开关装在甲处或乙处都可以
D．
若闭合开关S时，电灯不亮，保险丝未烧断，则可能是电灯断路
6.
某同学安装了两盏额定电压均为220伏的完好的白炽灯（甲和乙）和两个插座，如图所示，如果两个插座均未连入家用电器，将电路中的开关全部闭合，保险丝未熔断，那么各用电器工作的情况是（
）
A.
甲、乙都正常工作
B.
只有乙正常工作
C.
甲、乙都不正常工作
D.
只有甲正常工作

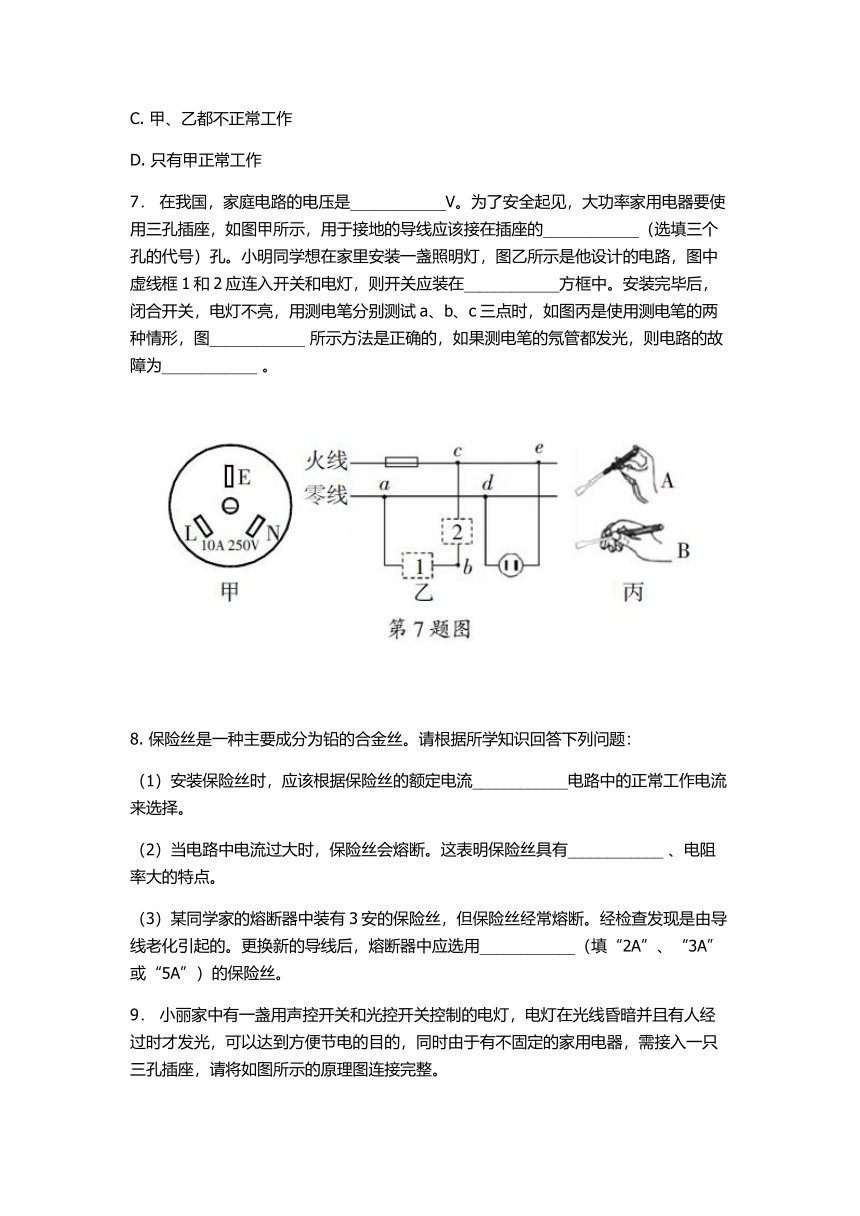

7．
在我国，家庭电路的电压是____________V。为了安全起见，大功率家用电器要使用三孔插座，如图甲所示，用于接地的导线应该接在插座的____________（选填三个孔的代号）孔。小明同学想在家里安装一盏照明灯，图乙所示是他设计的电路，图中虚线框1和2应连入开关和电灯，则开关应装在____________方框中。安装完毕后，闭合开关，电灯不亮，用测电笔分别测试a、b、c三点时，如图丙是使用测电笔的两种情形，图____________
所示方法是正确的，如果测电笔的氖管都发光，则电路的故障为____________
。
8.
保险丝是一种主要成分为铅的合金丝。请根据所学知识回答下列问题：
（1）安装保险丝时，应该根据保险丝的额定电流____________电路中的正常工作电流来选择。
（2）当电路中电流过大时，保险丝会熔断。这表明保险丝具有____________
、电阻率大的特点。
（3）某同学家的熔断器中装有3安的保险丝，但保险丝经常熔断。经检查发现是由导线老化引起的。更换新的导线后，熔断器中应选用____________（填“2A”、“3A”或“5A”）的保险丝。
9．
小丽家中有一盏用声控开关和光控开关控制的电灯，电灯在光线昏暗并且有人经过时才发光，可以达到方便节电的目的，同时由于有不固定的家用电器，需接入一只三孔插座，请将如图所示的原理图连接完整。
B组
自主提高
10．
小明家新购住房刚装修完毕，家中部分照明电路如图所示。验收工程时，小明闭合了开关S（家中其他用电器均处于断开状态），白炽灯L亮了一段时间后熄灭了，他用测电笔分别测试了图中插座的两个孔，发现测电笔都发光。他断开开关S，再次用测电笔测试插座的两个孔，他将观察到（假设故障只有一处）（
）
A．
测试两孔时测电笔都发光
B．
测试两孔时测电笔都不发光
C．
只有测试右面的孔时测电笔才发光
D．
只有测试左面的孔时测电笔才发光
11．
如图所示是小明常用的一个插线板。他在使用中发现：插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压。选项中正确的连接方式是（
）
12.
关于生活中的一些电路连接，下列判断不正确的是（
）
A.
道路旁的一排排路灯，晚上同时亮，早晨同时灭，因此它们是串联的
B.
家庭电路中，电视机与照明灯的工作互不影响，因此它们是并联的
C.
由于某一盏灯短路使保险丝熔断时，其他所有用电器都会停止工作，因此保险丝是接在干路上的
D.
楼道中的声控灯只有在天暗并且有声音时才能亮，因此声控开关、光控开关及灯是串联的
13．
五一长假，小明和爸妈一起外出旅游，图甲是某宾馆床头柜上的开关示意图，图乙是其控制的电路，其中S1为旋钮开关，单独控制台灯的通断和亮度；S2为单独控制电视插座的开关。
（1）请在图乙中将电路图连接完整，要求符合安全用电原则。
（2）入住客房插入房卡，打开电视没有反应，开灯也没有反应，服务员用测电笔检测插座两孔均发光，其他房间电路正常，你判断故障原因可能是____________。
14．
如图是正常的家庭电路，则火线是____________（填“上”或“下”）一根。若电线BD某处断路，闭合电键S后，用测电笔测试C和D两点，能使测电笔发光的点是____________（填“C”、“D”或“C、D”）。
参考答案
1—5.
CABBD
6.
D
7.
220
E
2
A
零线断路
8.
（1）等于或稍大于
（2）熔点低
（3）3A
9.
如图
10—12.
CBA
13.
（1）如图
（2）进户线的零线断了
14.
上
C、D
