第1章 电与磁 期末复习学案（知识点+练习解析）

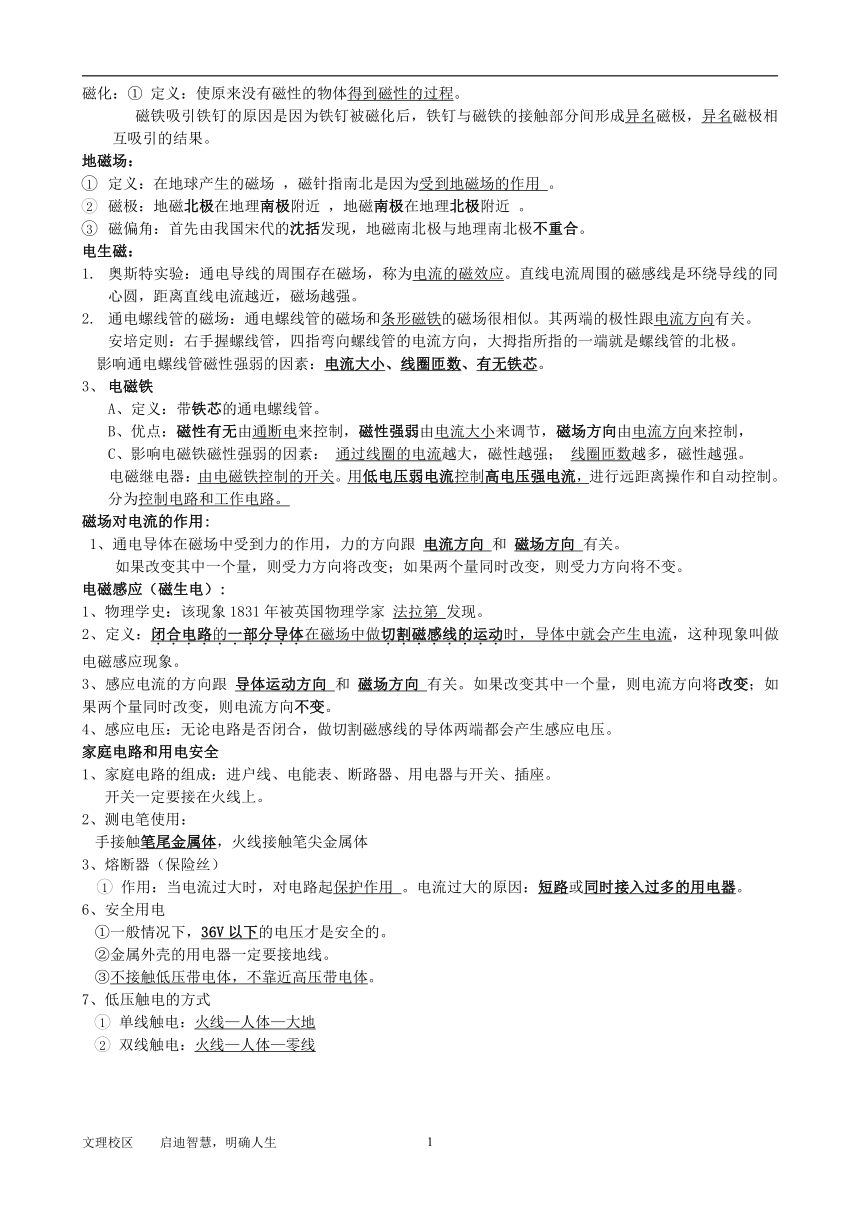

磁化：①
定义：使原来没有磁性的物体得到磁性的过程。
磁铁吸引铁钉的原因是因为铁钉被磁化后，铁钉与磁铁的接触部分间形成异名磁极，异名磁极相互吸引的结果。
地磁场：
定义：在地球产生的磁场
，磁针指南北是因为受到地磁场的作用
。
磁极：地磁北极在地理南极附近
，地磁南极在地理北极附近
。
磁偏角：首先由我国宋代的沈括发现，地磁南北极与地理南北极不重合。
电生磁：
奥斯特实验：通电导线的周围存在磁场，称为电流的磁效应。直线电流周围的磁感线是环绕导线的同心圆，距离直线电流越近，磁场越强。
通电螺线管的磁场：通电螺线管的磁场和条形磁铁的磁场很相似。其两端的极性跟电流方向有关。
安培定则：右手握螺线管，四指弯向螺线管的电流方向，大拇指所指的一端就是螺线管的北极。
影响通电螺线管磁性强弱的因素：电流大小、线圈匝数、有无铁芯。
电磁铁
A、定义：带铁芯的通电螺线管。
B、优点：磁性有无由通断电来控制，磁性强弱由电流大小来调节，磁场方向由电流方向来控制，
C、影响电磁铁磁性强弱的因素：
通过线圈的电流越大，磁性越强；
线圈匝数越多，磁性越强。
电磁继电器：由电磁铁控制的开关。用低电压弱电流控制高电压强电流，进行远距离操作和自动控制。分为控制电路和工作电路。
磁场对电流的作用:
1、通电导体在磁场中受到力的作用，力的方向跟
电流方向
和
磁场方向
有关。
如果改变其中一个量，则受力方向将改变；如果两个量同时改变，则受力方向将不变。
电磁感应（磁生电）:
1、物理学史：该现象1831年被英国物理学家
法拉第
发现。
2、定义：闭合电路的一部分导体在磁场中做切割磁感线的运动时，导体中就会产生电流，这种现象叫做电磁感应现象。
3、感应电流的方向跟
导体运动方向
和
磁场方向
有关。如果改变其中一个量，则电流方向将改变；如果两个量同时改变，则电流方向不变。
4、感应电压：无论电路是否闭合，做切割磁感线的导体两端都会产生感应电压。
家庭电路和用电安全
1、家庭电路的组成：进户线、电能表、断路器、用电器与开关、插座。
开关一定要接在火线上。
2、测电笔使用：
手接触笔尾金属体，火线接触笔尖金属体
3、熔断器（保险丝）
作用：当电流过大时，对电路起保护作用
。电流过大的原因：短路或同时接入过多的用电器。
6、安全用电
①一般情况下，36V以下的电压才是安全的。
②金属外壳的用电器一定要接地线。
③不接触低压带电体，不靠近高压带电体。
7、低压触电的方式
单线触电：火线—人体—大地
双线触电：火线—人体—零线

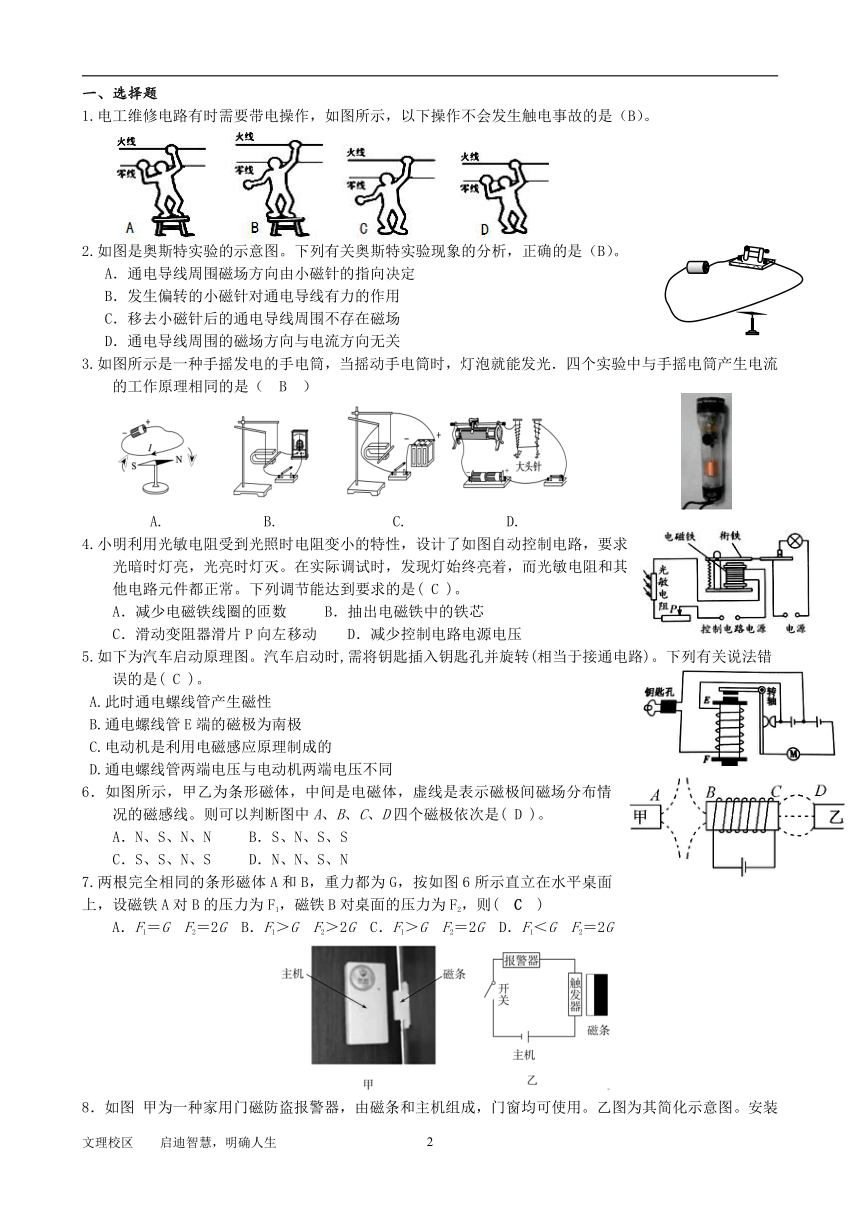

一、选择题
1.电工维修电路有时需要带电操作，如图所示，以下操作不会发生触电事故的是（B）。
2.如图是奥斯特实验的示意图。下列有关奥斯特实验现象的分析，正确的是（B）。
A．通电导线周围磁场方向由小磁针的指向决定
B．发生偏转的小磁针对通电导线有力的作用
C．移去小磁针后的通电导线周围不存在磁场
D．通电导线周围的磁场方向与电流方向无关
3.如图所示是一种手摇发电的手电筒，当摇动手电筒时，灯泡就能发光．四个实验中与手摇电筒产生电流的工作原理相同的是（　B　）
A.
B.
C.
D.
4.小明利用光敏电阻受到光照时电阻变小的特性，设计了如图自动控制电路，要求光暗时灯亮，光亮时灯灭。在实际调试时，发现灯始终亮着，而光敏电阻和其他电路元件都正常。下列调节能达到要求的是(
C
)。
A．减少电磁铁线圈的匝数
B．抽出电磁铁中的铁芯
C．滑动变阻器滑片P向左移动
D．减少控制电路电源电压
5.如下为汽车启动原理图。汽车启动时,需将钥匙插入钥匙孔并旋转(相当于接通电路)。下列有关说法错误的是(
C
)。
A.此时通电螺线管产生磁性
B.通电螺线管E端的磁极为南极
C.电动机是利用电磁感应原理制成的
D.通电螺线管两端电压与电动机两端电压不同
6．如图所示，甲乙为条形磁体，中间是电磁体，虚线是表示磁极间磁场分布情况的磁感线。则可以判断图中A、B、C、D四个磁极依次是(
D
)。
A．N、S、N、N
B．S、N、S、S
C．S、S、N、S
D．N、N、S、N
7.两根完全相同的条形磁体A和B，重力都为G，按如图6所示直立在水平桌面上，设磁铁A对B的压力为F1，磁铁B对桌面的压力为F2，则(　C　)
A．F1＝G　F2＝2G
B．F1＞G　F2＞2G
C．F1＞G　F2＝2G
D．F1＜G　F2＝2G
8．如图

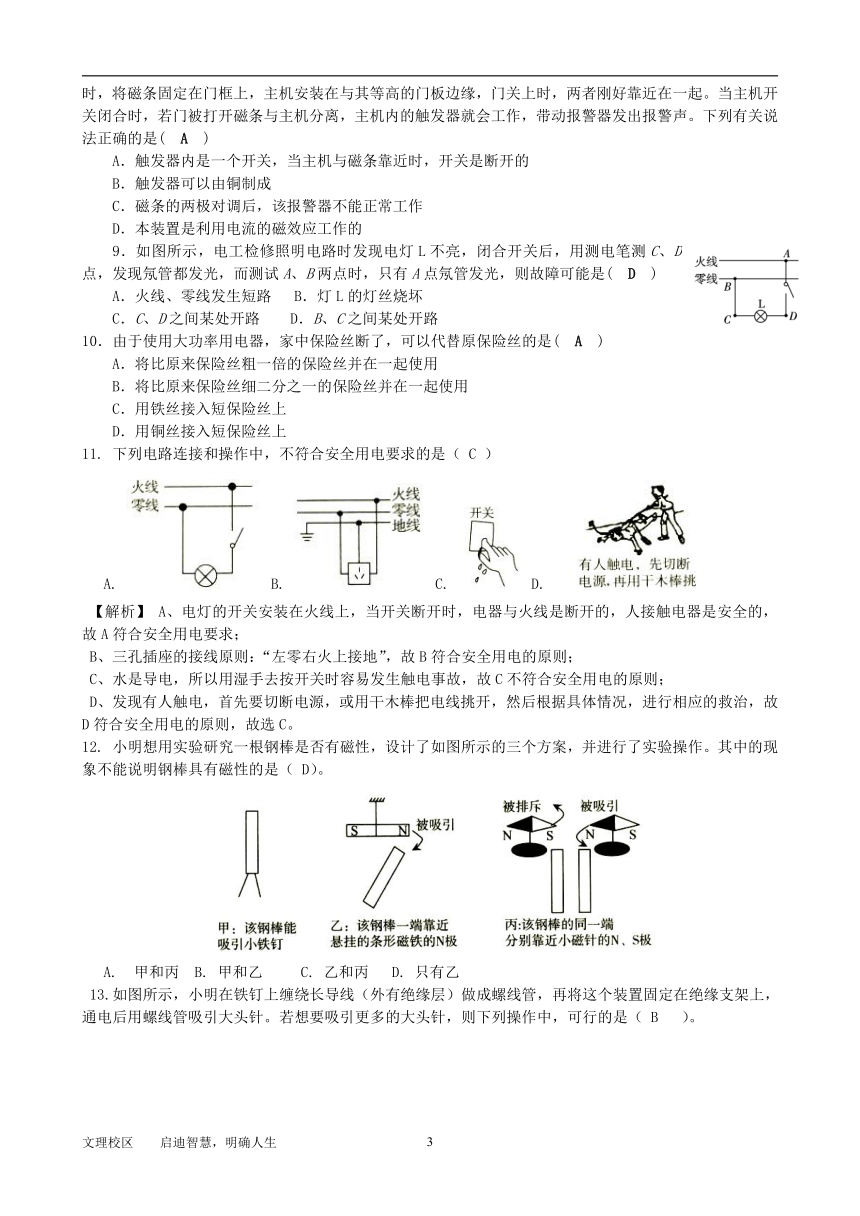

甲为一种家用门磁防盗报警器，由磁条和主机组成，门窗均可使用。乙图为其简化示意图。安装时，将磁条固定在门框上，主机安装在与其等高的门板边缘，门关上时，两者刚好靠近在一起。当主机开关闭合时，若门被打开磁条与主机分离，主机内的触发器就会工作，带动报警器发出报警声。下列有关说法正确的是(　A　)
A．触发器内是一个开关，当主机与磁条靠近时，开关是断开的
B．触发器可以由铜制成
C．磁条的两极对调后，该报警器不能正常工作
D．本装置是利用电流的磁效应工作的
9．如图所示，电工检修照明电路时发现电灯L不亮，闭合开关后，用测电笔测C、D点，发现氖管都发光，而测试A、B两点时，只有A点氖管发光，则故障可能是(　D　)
A．火线、零线发生短路
B．灯L的灯丝烧坏
C．C、D之间某处开路
D．B、C之间某处开路
10．由于使用大功率用电器，家中保险丝断了，可以代替原保险丝的是(　A　)
A．将比原来保险丝粗一倍的保险丝并在一起使用
B．将比原来保险丝细二分之一的保险丝并在一起使用
C．用铁丝接入短保险丝上
D．用铜丝接入短保险丝上
11.
下列电路连接和操作中，不符合安全用电要求的是（
C
）
A.
B.
C.
D.
【解析】
A、电灯的开关安装在火线上，当开关断开时，电器与火线是断开的，人接触电器是安全的，故A符合安全用电要求；
B、三孔插座的接线原则：“左零右火上接地”，故B符合安全用电的原则；
C、水是导电，所以用湿手去按开关时容易发生触电事故，故C不符合安全用电的原则；
D、发现有人触电，首先要切断电源，或用干木棒把电线挑开，然后根据具体情况，进行相应的救治，故D符合安全用电的原则，故选C。
12.
小明想用实验研究一根钢棒是否有磁性，设计了如图所示的三个方案，并进行了实验操作。其中的现象不能说明钢棒具有磁性的是（
D）。
A.
甲和丙
B.
甲和乙
?
C.
乙和丙
D.
只有乙
13.如图所示，小明在铁钉上缠绕长导线（外有绝缘层）做成螺线管，再将这个装置固定在绝缘支架上，通电后用螺线管吸引大头针。若想要吸引更多的大头针，则下列操作中，可行的是（
B?
）。
A.
将铁钉从线圈中抽出
?
B.
将滑动变阻器的滑片向B端移动
C.
将电池组的正负极调换一下
D.
减少螺线管上长导线缠绕的匝数
14.
如图所示为某汽车起动电动机的电路。当启动器开关闭合时，
有细小电流通过器件X，接着有强
大电流通过电动机，并将电动机启动。请你根据所学知识想一想，X可能是哪一种器件？
(
D
)
A.
灵敏电流计　
B.
发电机
C.
电磁铁　
D.
电磁继电器
15.发电机和电动机的相继问世，使电能的大规模生产和利用成为可能，人类社会进入了电气化时代。如
图所示的四幅图中，属于磁场对通电导线作用现象的实验图及其应用图的是
(
C
)
①④　
B.
①③
C.
②③　
D.
②④
16.如图所示，当弹簧测力计吊着一磁铁沿水平方向从水平放置的条形磁铁的A端移到B端，能正确表示此过程中测力计示数与水平位置关系的是
(
D
)
17.断路器因方便、安全，被越来越广泛使用。
如图所示是断路器的工作原理，当电流过大时，它的工
作顺序是
（
B
）
①.簧锁装置脱开
②.触点断开
③.电流过大，双层金属片发热过多
④.双层金属片弯曲，触动簧锁装置
A
①②③④
B
④②③①
C
③④①②
D
②④③①
18、如图是温度自动报警器的原理图，它运用了许多物理知识。以下说法中不正确的是
（
C
）
A、温度计中的水银是导体
B、温度计是根据液体热胀冷缩的性质工作的
C、报警器中的电磁铁运用了电流的热效应
D、电磁继电器是一种电路开关
19、家用电吹风由电动机和电热丝等组成．为了保证电吹风的安全使用，要求：电动机不工作时，电热丝不能发热：电热丝不发热时，电动机仍能工作。下列电路中符合要求的是
（　D）
20．1820年，安培在科学院的例会上做了一个小实验，引起与会科学家的极大兴趣。如图所示，把螺线管沿东西方向水平悬挂起来，然后给导线通电，请你想一想会发生的现象是(　B　)
A．通电螺线管仍保持在原来位置上静止
B．通电螺线管转动，直到A端指向南，B端指向北
C．通电螺线管转动，直到A端指向北，B端指向南
D．通电螺线管能在任意位置静止
1．桌面上放有一定量的铁屑，现将两根完全相同的条形磁体A的N极和磁体B的S极如图19甲所示放置在靠近铁屑的上方，吸附一定量的铁屑。若将吸附有铁屑的两极靠在一起，则吸附在连接处的铁屑会减少(选填“增加”“不变”或“减少”)；如图乙所示，将一根长度略大于两磁体间距的软铁棒，轻轻搁在两磁体上，则被吸附的铁屑会减少(选填“增加”“不变”或“减少”)。
2．家庭电路中，电冰箱、电饭煲、日光灯等家用电器的连接方式是并联。如图20所示的A点是灯头接导线的螺丝(灯丝完好)，当电路中的开关S断开时，站在地面上的人用手接触电路中的A点会(选填“会”或“不会”)触电。
3．如图所示的家庭电路中，正常发光的电灯突然熄灭，正在运行的空调也突然停止工作了。小明先检查空气开关，空气开关正常，再用试电笔分别检测插座的左孔和右孔，发现氖管均发光，造成这一现象的原因可能是进户零线断路。
4.图甲为热敏电阻的R-t图像，图乙为用此热敏电阻R和继电器组成的恒温箱的简单温控电路。继电器线圈的电阻为150欧。当线圈中电流大于或等于28毫安时，继电器的衔铁被吸合。为继电器线圈供电的电池的电压为6伏，图中的“电源”是恒温箱加热器的电源。
（1）从图甲中可得50℃时热敏电阻的阻值为
欧。
（2）恒温箱的加热器应接在A、B端还是C、D端？
（3）若恒温箱内的温度达到100℃时，通过计算分析恒温箱加热器是否处于工作状态？
（4）若在原控制电路中，串联接入一个可变电阻，当该电阻增大时，所控制的恒温箱内的最高温度将
（选填“变大”“不变”或“变小”）。
4.（1）90（1分）
（2）A、B端（2分）
（3）由图可知100℃时，R=50Ω
控制电路电流I===0.03A
=30mA
∴恒温箱加热器处于不工作状态（2分）
变大（1分）
5.如图所示，A是一根5A的保险丝，B、C都是3A的保险丝R1
=21Ω，R2
=18Ω．开关S断开时，通过用电器R1的电流是2.4A．S闭合时，哪根保险丝将熔断？
.保险丝A会熔断．
S断开时，只有R1接在电源上，设电源电压为U，据欧姆定律
U=I?1?R?2?=2.4A
×21Ω=50.4V，
S闭合时，R?1?与R?2?并联在电源上，对于R?2?应用欧姆定律得，通过R?2?的电流
I?2?=?=?=2.8A，
据并联电路干路总电流等于各支路的电流之和，即通过保险丝A的电流
I=I?1?+I?2?=2.4A+2.8A=5.2A，
因为I＞5A，I?1?＜3A．I?2?＜3A，
所以保险丝A会熔断．
6、请用笔画线代替导线将如图所示的实物图补充完整。
要求：①小磁针的指向满足如图
所示方向；②滑动变阻器的滑片向A端移动后，通电螺线管的磁性减弱；③原有导线不
得更改。
7、如图甲，是小敏设计的一个红、绿两灯能交替发光的未完成电路。请完成电路的连接。
8、请用笔画线表示导线，将图中的插座（插座准备接大功率用电器）和卡口电灯、开关
接入家庭电路中。
9.一间教室要安装2盏“220V
40W”
的电灯和有关插座，要求开关S控制两盏灯，且
每盏灯都能正常发光。请按以上要求将图中元件用笔画线代替导线连接起来。
10.如图所示电路中，火线与零线间接有一盏额定电压为220V
电阻为484欧的灯泡，AB两点间有一只电阻RAB，魔术师闭合开关灯泡发光，之后他用手抓住火线裸露的线头B，令人惊讶的是他竟安然无恙！（切勿模仿）！请问：
（1）灯泡正常发光时，通过灯丝的电流是
安培。
（2）为了安全，一般情况下加在人体的电压不能超过
伏特，
若通过人体的电流最大不能超过30mA，试估算人体的电阻
。
（3）魔术师为了自己的安全，AB间的电阻RAB阻值应该不小于多少欧姆？
11、如图所示为某兴趣小组为学校办公楼空调设计的自动控制装置，R是热敏电阻，其阻值随温度变化关系如下表所示．已知继电器的线圈电阻R0=10Ω，左边电源电压为6V恒定不变．当继电器线圈中的电流大于或等于15mA时，继电器的衔铁被吸合，右边的空调电路正常工作。
度t/℃
0
5
10
15
20
25
30
35
40
电阻R/Ω
600
550
500
450
420
390
360
330
300
（1）请说明该自动控制装置的工作原理。
（2）计算说明该空调的启动温度是多少？
（3）为了节省电能，将空调启动温度设定为30℃，控制电路中需要再串联多大的电阻？
0
50
100
150
t/℃
R/?
3050
70
90
10
甲
乙
电源
A
B
C
D
K
工作电路
控制电路
6VS1
R
电磁铁
衔铁
弹簧
