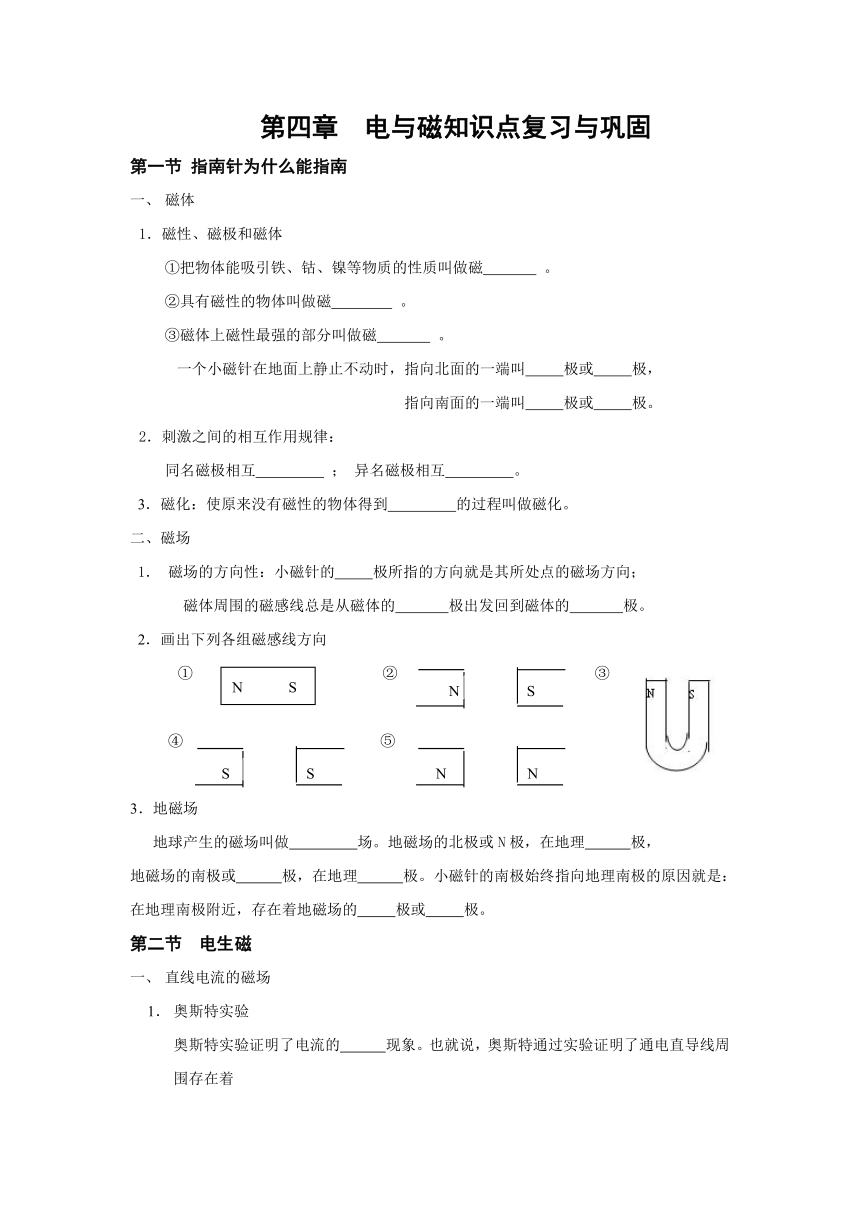

第四章 电与磁知识点复习与巩固

第四章 电与磁知识点复习与巩固
第一节 指南针为什么能指南
磁体
1．磁性、磁极和磁体
①把物体能吸引铁、钴、镍等物质的性质叫做磁 。
②具有磁性的物体叫做磁 。
③磁体上磁性最强的部分叫做磁 。
一个小磁针在地面上静止不动时，指向北面的一端叫 极或 极，
指向南面的一端叫 极或 极。
2．刺激之间的相互作用规律：
同名磁极相互 ； 异名磁极相互 。
3．磁化：使原来没有磁性的物体得到 的过程叫做磁化。
二、磁场
1． 磁场的方向性：小磁针的 极所指的方向就是其所处点的磁场方向；
磁体周围的磁感线总是从磁体的 极出发回到磁体的 极。
2．画出下列各组磁感线方向
① ② ③
④ ⑤
3．地磁场
地球产生的磁场叫做 场。地磁场的北极或N极，在地理 极，
地磁场的南极或 极，在地理 极。小磁针的南极始终指向地理南极的原因就是：在地理南极附近，存在着地磁场的 极或 极。
第二节 电生磁
直线电流的磁场
奥斯特实验
奥斯特实验证明了电流的 现象。也就说，奥斯特通过实验证明了通电直导线周围存在着
场。

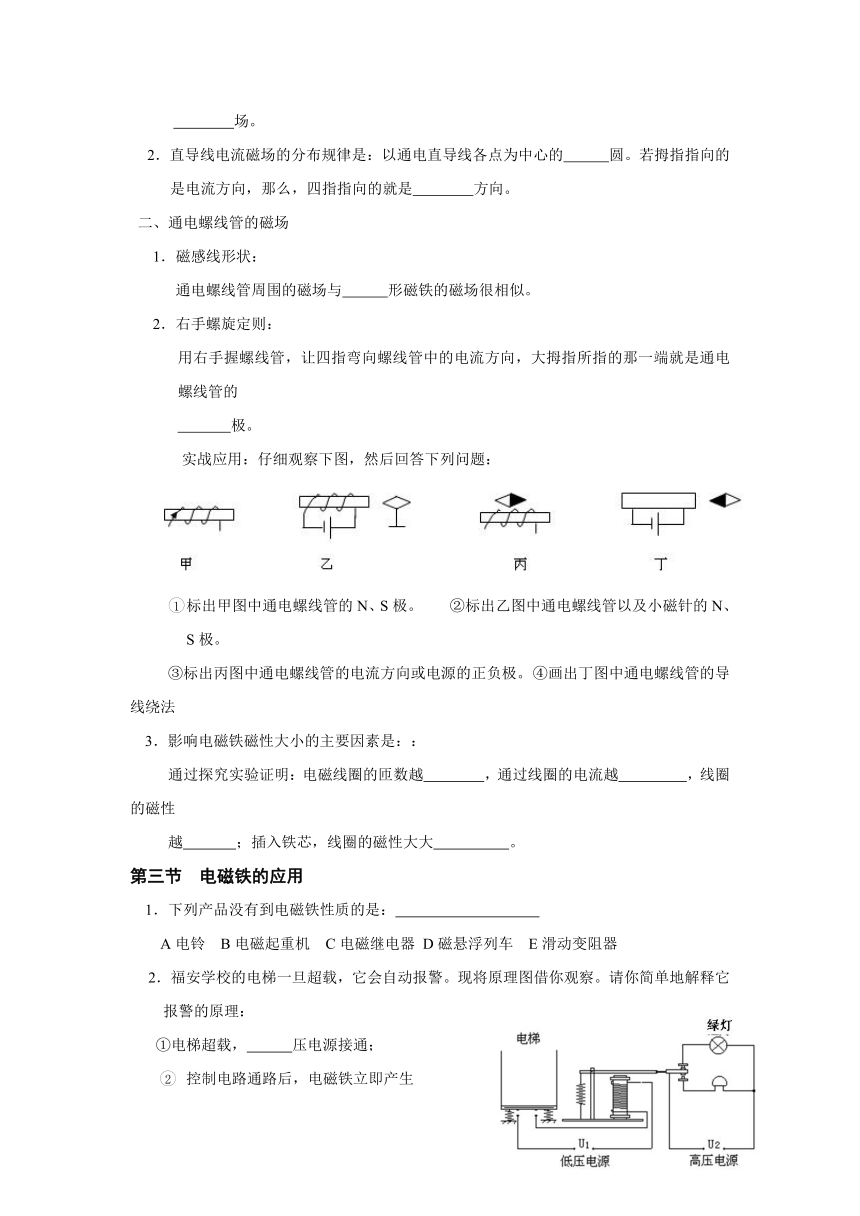

2．直导线电流磁场的分布规律是：以通电直导线各点为中心的 圆。若拇指指向的是电流方向，那么，四指指向的就是 方向。
二、通电螺线管的磁场
1．磁感线形状：
通电螺线管周围的磁场与 形磁铁的磁场很相似。
2．右手螺旋定则：
用右手握螺线管，让四指弯向螺线管中的电流方向，大拇指所指的那一端就是通电螺线管的
极。
实战应用：仔细观察下图，然后回答下列问题：
标出甲图中通电螺线管的N、S极。 ②标出乙图中通电螺线管以及小磁针的N、S极。
③标出丙图中通电螺线管的电流方向或电源的正负极。 ④画出丁图中通电螺线管的导线绕法
3．影响电磁铁磁性大小的主要因素是：：
通过探究实验证明：电磁线圈的匝数越 ，通过线圈的电流越 ，线圈的磁性
越 ；插入铁芯，线圈的磁性大大 。
第三节 电磁铁的应用
1．下列产品没有到电磁铁性质的是：
A电铃 B电磁起重机 C电磁继电器 D磁悬浮列车 E滑动变阻器
2．福安学校的电梯一旦超载，它会自动报警。现将原理图借你观察。请你简单地解释它报警的原理：
①电梯超载， 压电源接通；
控制电路通路后，电磁铁立即产生
性，衔铁被 。
③把 电路接通， 报警。
第四节 电动机
一、原理：磁场对 的作用
1．通电导体在磁场中 而运动
2．通电线圈在磁场中 而转动
3．影响受力的因素：① 的方向 ② 的方向
二、结构：
①磁铁 ：（ 子） ②线圈：（ 子）
换向器：作用：可以改变的 方向 ④电刷：
三、能的转化特点： 能转化为 能。
第五节 磁生电
电磁感应：
1．发现电磁感应的科学家是
2．感应电流：
① 产生感应电流的条件 ：a.电路是 的 b. 导体
c.导体做 磁感线运动
② 影响感应电流方向的因素：a. 方向
b.导体切割磁感线的 方向
③ 影响感应电流大小的因素：a.磁场的
b.导体切割磁感线运动的 。
二、发电机
1．原理： 感应
2．结构： ①磁铁 ：（ 子。大型发电机是 子）
②线圈： （ 子。大型发电机是 子）
③换向器或圆环：作用：交流发电机用 ，
直流发电机用 ，
④电刷：
3．电流：
① 交流电：周期性改变 的电流。我国的交流电的频率是 ；周期是 。
② 直流电： 不变的电流。
三、能的转化特点： 能转化为 能。
练习：．各图所示实验，表示通电导体周围存在磁场的是 （ ）
第六节 家庭电路
家庭电路的组成：
1．进户线： 线和 线。二线之间的电压是 伏。
2．电能表：记录消耗的 。
3．闸刀开关、熔断器（现在二者可用一种 器代替）
4．插座、开关和用电器
①插座与用电器要 联；②开关与用电器要 联；
③开关与插座要 联； ④用电器之间要 联。
二、测电笔：用测电笔测试电路时，能发光的是 线；测试时，有电流通过人体吗 ；
若有，人不触电的原因是：测电笔内部有一个很大的 。所以通过人体的电流很小。
三、插座：
1．两孔插座：连接时， 零 火。
2．三孔插座：连接时， 零 火， 接地。
3．保险丝：材料特点：熔点 。熔断原因： 路或过载
实战训练1．根据安全用电的原则，连接下图：
2．在一次课外活动中，小红和小刚设计了如上图甲所示的实验。当他们闭合开关S后，发现小磁针发生了偏转，这说明_____________的周围存在着磁场。接着小红又想用该电路判断电源的正负极。经过讨论小刚找来了一个小铁钉，把导线的一部分绕在上面，制成了一个电磁铁连在电路中，当再次闭合开关S后，小磁针静止时N极的指向如上图乙所示。据此他们判断出电源的______端是正极（选填“a” 或“b”）。
第六节 安全用电
一、触电原因：人直接接触 线造成的
二、安全电压： 伏以下的电压才是安全的。但在潮湿环境中，安全电压应在
伏以下甚至 伏以下。
三、安全用电原则：不接触 压带电体，不靠近 压带电体。
