等高线地形图

(共75张PPT)
地 形 图

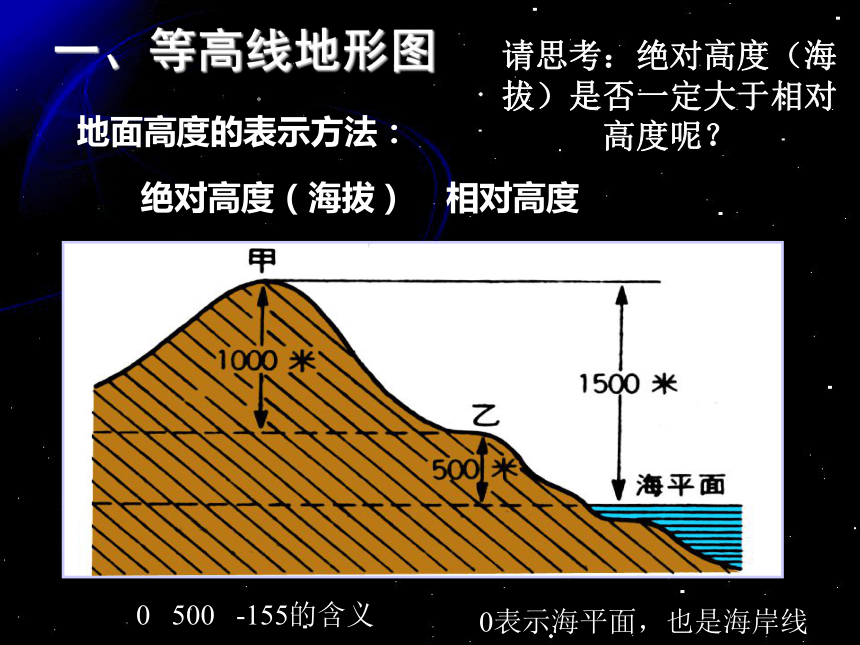

地面高度的表示方法：
绝对高度（海拔）
相对高度
一、等高线地形图
0 500 -155的含义
请思考：绝对高度（海拔）是否一定大于相对高度呢？
0表示海平面，也是海岸线

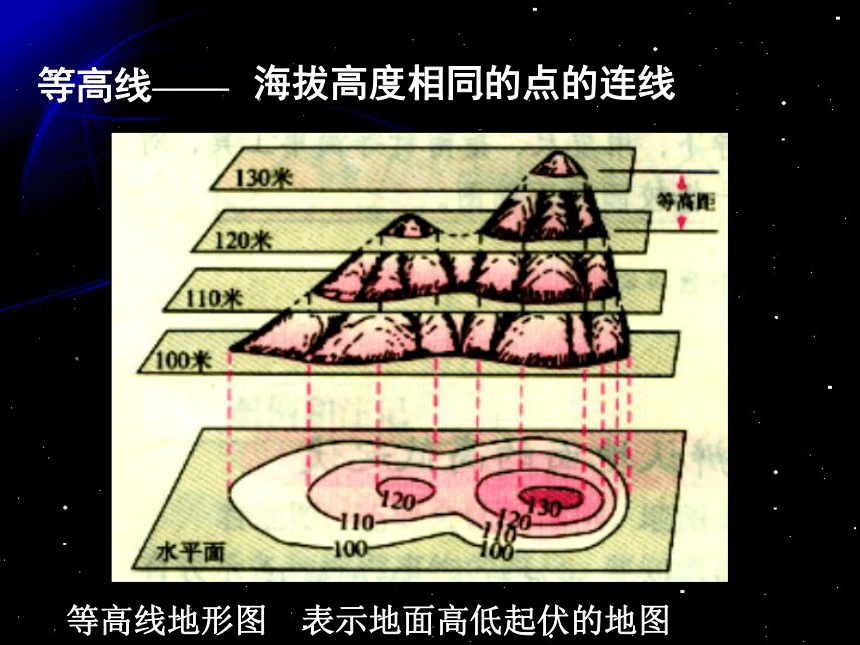

等高线——
海拔高度相同的点的连线
等高线地形图 表示地面高低起伏的地图
（1）同线等高
（2）等高距全图一致（相邻两条等高线的高度差)
（3）等高线均为闭合曲线，等高线一般不相交、
不重合(陡崖除外）
（4）同图中等高线疏密程度反映坡度缓陡
（5）示坡线：垂直于等高线并指向低处的短线段

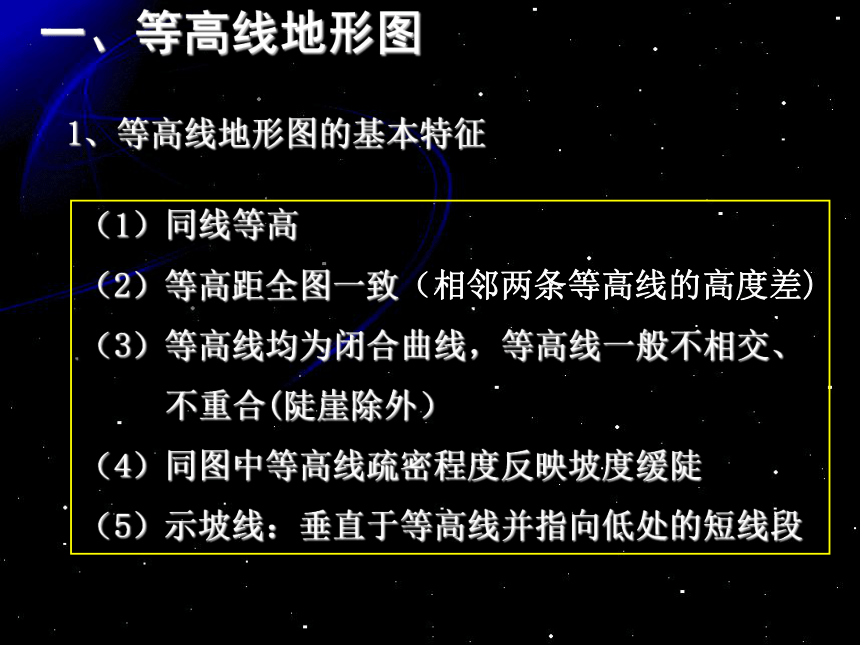

1、等高线地形图的基本特征
一、等高线地形图
山顶
鞍部
山脊
陡坡
缓坡
山谷

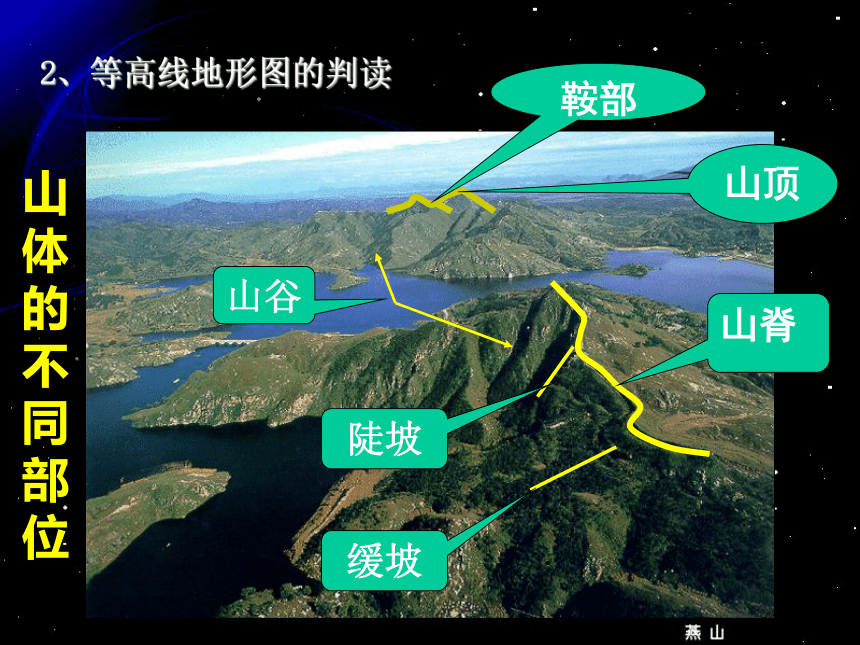

山体的不同部位

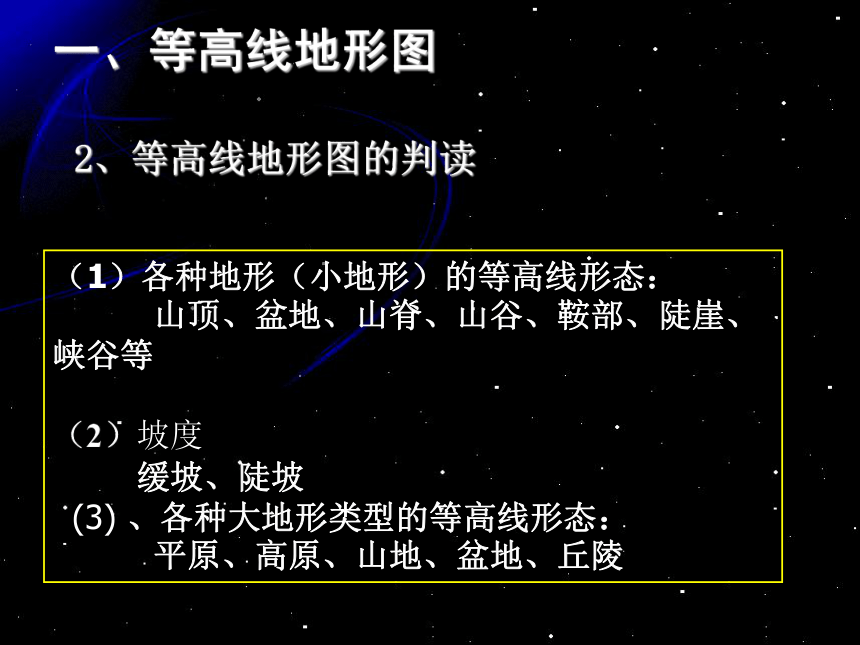

2、等高线地形图的判读
（1）各种地形（小地形）的等高线形态：
　　　山顶、盆地、山脊、山谷、鞍部、陡崖、峡谷等
（2）坡度
缓坡、陡坡
(3) 、各种大地形类型的等高线形态：
　　　平原、高原、山地、盆地、丘陵
2、等高线地形图的判读
一、等高线地形图

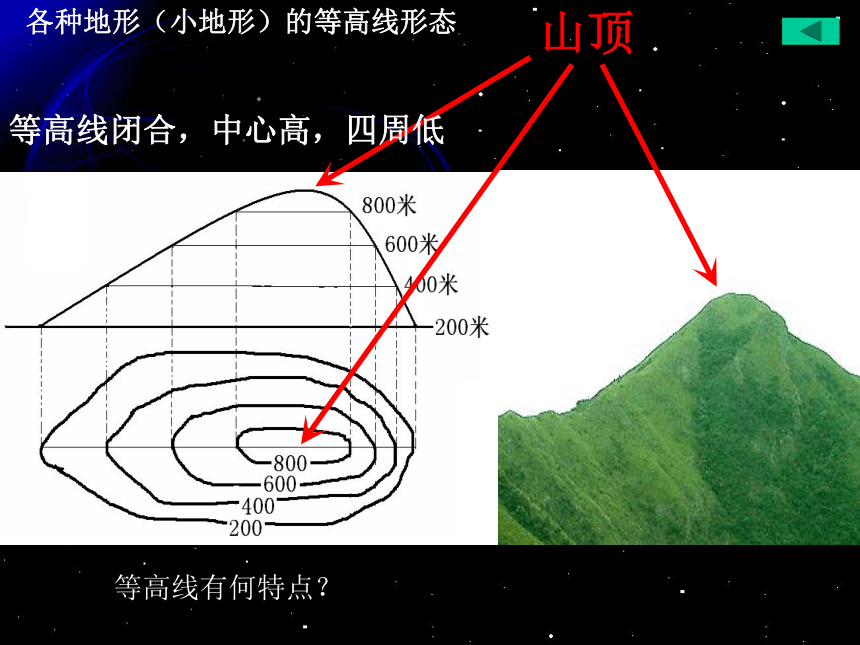

山顶
等高线有何特点？
等高线闭合，中心高，四周低
各种地形（小地形）的等高线形态

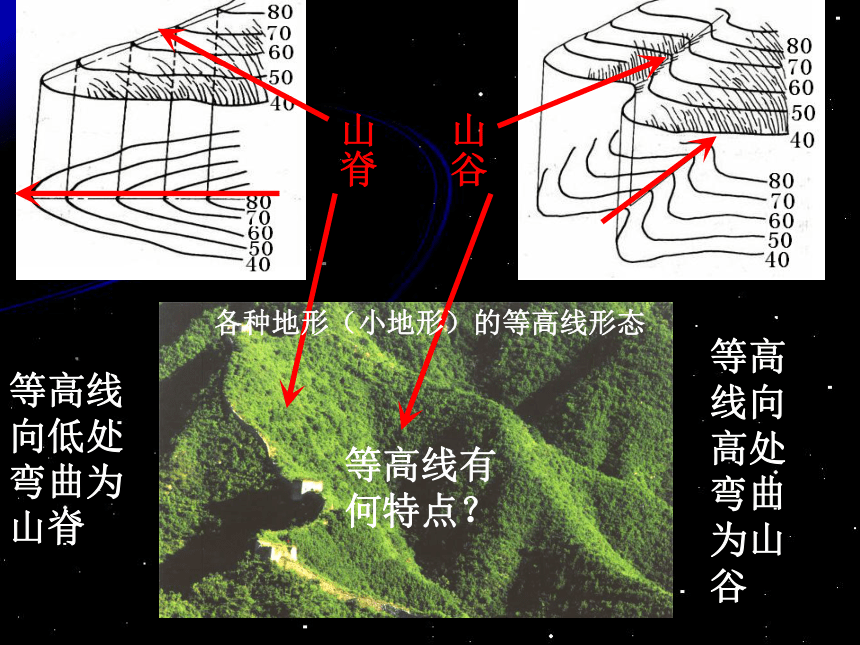

山脊
山谷
等高线向低处弯曲为山脊
等高线向高处弯曲为山谷
等高线有何特点？
各种地形（小地形）的等高线形态
各种地形（小地形）的等高线形态

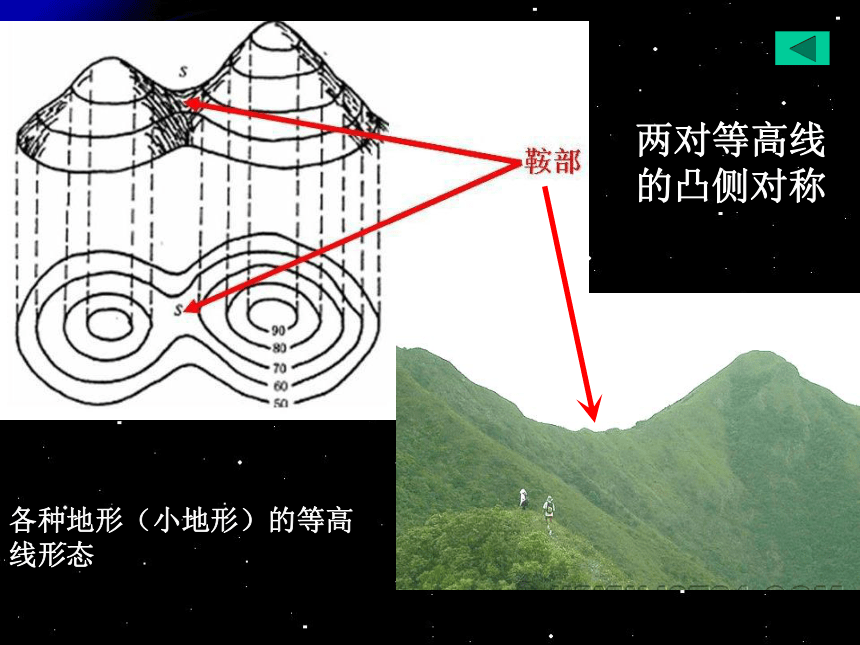

两对等高线的凸侧对称

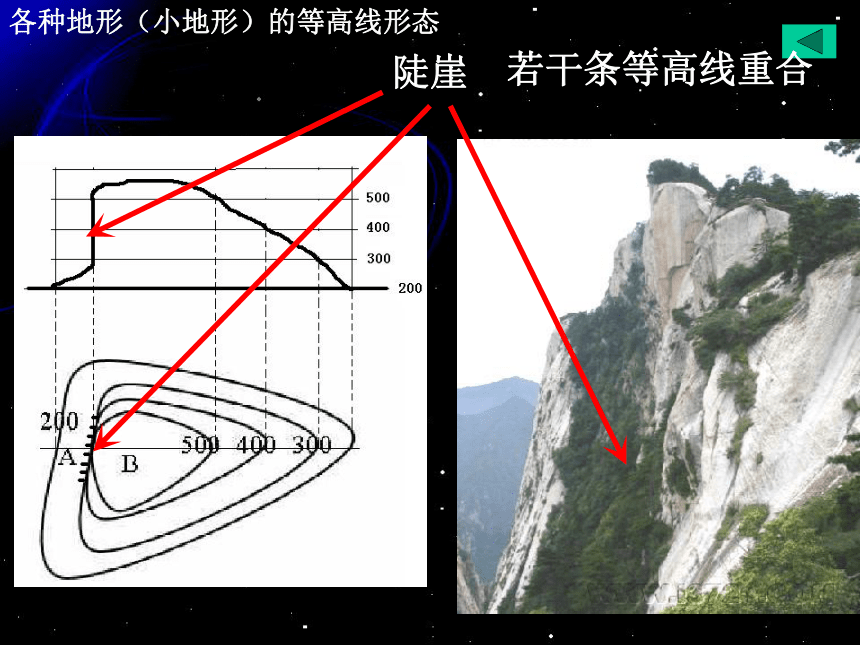

陡崖
各种地形（小地形）的等高线形态
若干条等高线重合

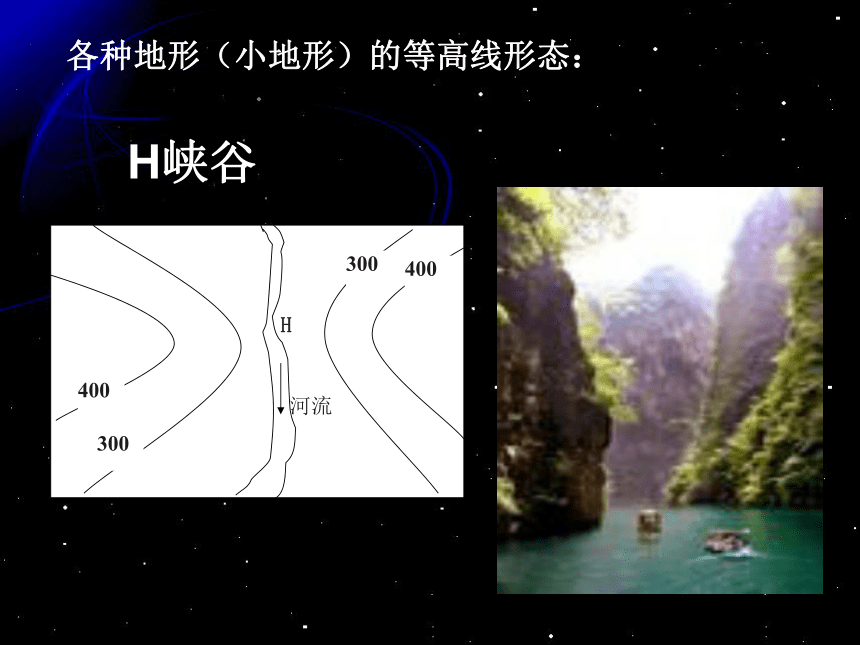

H峡谷
H
300
300
400
400
河流
各种地形（小地形）的等高线形态：
鞍
部
山地：
盆地：
山脊：
山谷：

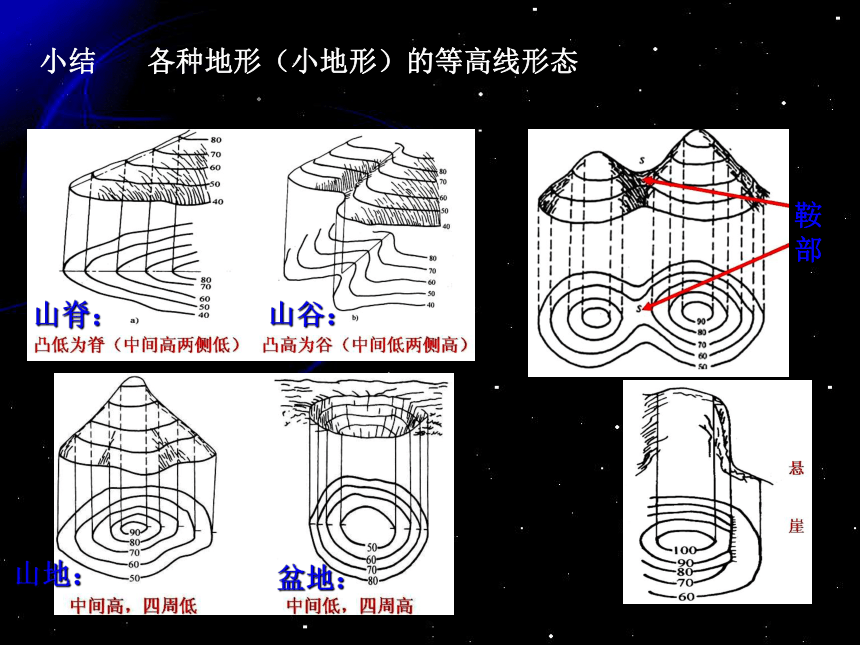

小结 各种地形（小地形）的等高线形态
A山地
100
300
200
A
B盆地
B
100
C
③
②
①
200
300
300
D
③
②
①
200
100
C山谷
D山脊
（1）练习 各种地形（小地形）的等高线形态：
山
等高线稀疏
缓　坡　　
等高线密集
陡坡
等高线越密，坡度越陡等高线越疏，坡度越缓
（２）、坡度的识别
友情提示：“等高线越密，则地形坡度越陡” 只适用于 同一幅图中
坡度 = 垂直相对高度(高差） / 水平距离
500
G
1000
河流
F
F陡坡、G缓坡
B
示坡线： 表示坡降的方向
1：四图的等高距都是50米，注意观察各图
比例尺，坡度最大的是 （　 　）
Ａ
　A　　　　B　　　　　C　　　　D
等高距相同，比例尺越大，坡越陡
判断坡度
比例尺相同，疏密间隔相同，等高距越大，坡越陡
例、下面四幅图中的比例尺和等高线间隔相同，坡度最陡的应
是 。
200
220
A
280
200
D
260
200
C
240
200
B
D
（2）小结坡度大小的判断与计算：
影响因素：比例尺、等高距、等高线的疏密
规 律
比例尺、等高距相同：
等高线密→坡陡；等高线疏→坡缓
等高距、等高线疏密相同：
比例尺大→坡陡；比例尺小→坡缓
比例尺、等高线疏密相同：
等高距大→坡陡；等高距小→坡缓
计算
平原：海拔低于200M，等高线分布稀疏。
山地：
海拔500M以上，区内高差大，等高线分布密集。
　　 A、500—1000M，低山
　　 B、1000—2000M，中山
　　 C、2000以上，高山
丘陵：
海拔500M以下200M以上，区内高差相对较小。
高原：
海拔高度相对较大，区内高差小，边缘等高线密集
盆地：
中间低四周高，等高线闭合状。
（3）各种大地形类型的等高线形态：
2、等高线地形图的判读
平原 山地 丘陵
高原 盆地
例：读下图为我国某省的地形等高线示意图，据此回答题。
该省自东往西排列的地形依次是（　　　）
　　A．山地、丘陵、平原、湿地
　　B．湿地、山地、丘陵、平原
　　C．山地、湿地、丘陵、平原
　　D．丘陵、山地、平原、湿地
A
小结 等高线地形图判断依据
数值大小及变化趋势
形状
疏密
延伸方向
　(2009·上海)地形等高线的弯曲与疏密蕴含着许多关于地形的信息。下图是某地区等高线地形示意图。读图回答(1)～(2)题。
(1)图中所示地区山脊的基本走向为 (　)
A．东北—西南向　　
B．东西向
C．西北—东南向
D．南北向
(2)图示山体主峰的西北坡地形特征是 (　)
A．上、下部均陡峭
B. 上部较陡，下部较缓
C. 上、下部均平缓
D. 上部较缓，下部较陡
A　
B　
(2009·山东文综卷)下图为我国某地区地形图，右上
方小图是图中C地实测高程点分布图(单位：m)。读图回答
(1)～(2)题。
(1)指出图中主要的陆地地形类型及其形成的主要外力作 用。(4分)分析B地年降水量少于A地的原因。(4分)
(2)在制作地形图时，我们可以根据相邻实测点的高程确定它们之间待定高程点的位置来绘制等高线。请用此方法绘出C地的400 m等高线。(2分)
3、等高线地形图的有关计算
（1）推算等高线的值：
（2）坡度大小的判断与计算：
一、等高线地形图
在同一幅等高线图上，等高距是相同的，知道任一条等高线和等高距，可推算出该图上其他等高线的值。（相邻两等高线之间的数值差为0（如在鞍部）或相差一个等高距。）
（1）推算等高线的值：
300
200
400
例1、如图，判断图中A、B的海拔范围各是多少？
A：150米>HA>100米；
B：50米>HB>0米。
位于两条等高线之间的等高线
闭合区域：
◆若其高度值与两侧等高线中的较
低值相等，则闭合区域内的高度
值低于其等高线的高度值；
◆若其高度值与两侧等高线中的较
高值相等，则闭合区域内的高度
值高于其等高线的高度值；
（即“低的更低，高的更高”。）
递增
递减
3、等高线地形图的有关计算
（1）推算等高线的值：
（2）坡度大小的判断与计算：
一、等高线地形图
（3）两地的相对高度的计算　
（4）陡崖相对高度的计算
（3）两地的相对高度的计算　
读下图，若等高线所示高度为100m、200m、300m、400m，求城镇与H地的相对高度H1取值范围？
200mH
I
城镇
河流
100
400
200
300
（4）陡崖相对高度的计算
A
B
计算陡崖相对高度，一是求最大可能相对高度，二是求最小可能相对高度。
公 式：（n－1）d≤H＜（n+1）d
（H为相对高度，d为等高距，n为重合的等高线条数）
例：该图中A、B两点以及陡崖的相
对高度是多少？
AB的相对高度：
300＜H ＜500
陡崖的相对高度：
200≤H ＜400
＞200米，
≤300米
≥500米，＜600米
3、等高线地形图的有关计算
（1）推算等高线的值：
（2）坡度大小的判断与计算：
（5）两地温度差的计算
先算相对高度，再算温差。
一、等高线地形图
（3）两地的相对高度的计算　
（4）陡崖相对高度的计算
读下图，若等高线所示高度为100m、200m、300m、400m， H与I的温差为多少？
H与I的高差为200m
H
I
城镇
河流
100
400
200
300
（5）两地温度差的计算
H与I的温差为1.2℃
先算相对高度，再算温差。
练习：读上图，图中等高线表示风力堆积的地表形态。
回答：①图中盛行风向为__________风；
②Q对P点的相对高度H多少？
③该类地形在我国可能广泛分布的地区是______地区。
西北
40西北
820
830
840
P
N
Q
30m
0
风向
4、等高线与区位选择
根据要求考虑位置、海拔及其周围的环境。
一、等高线地形图
（1）判断水系、水文特征
（2）判断气候特征
（1）判断水系、水文特征
由山谷的分布，判断河流的位置及流向。
A、水系特征：
◆ 山地：常形成放射状水系
◆ 盆地：常形成向心状水系
◆ 山脊：常形成河流的分水岭（山脊线）
◆ 山谷：常有河流发育（山谷线）
流向：由高向低 水往高处流
500
400
300
山脊
分水岭
300
400
500
山谷
集水线
B、水文特征：
◆ 等高线密集的河谷，河流流速大，水能丰富，陡崖处有时形成瀑布；
◆ 河流的流量还与流域面积（集水区域面积）和所处的迎风坡、背风坡位置有关；
◆ 河流流出山口后常形成冲积扇。
（1）判断水系、水文特征
Ｎ
a
b
c
d
500
300
400
600
100
200
练习 图中四条河流中，水速最慢的是　 （　　）　
a
河流中分布有瀑布的是 （　　）
c
甲
乙
丙
下图为我国华北某地等高线地形图，回答以下问题：
1、按地表形态来看，A处是 ，C处是 ，
E处是 。
2、甲、乙、丙三条支流的画法中不合理的是 河。
2、丙处是山脊，不可能形成河流
1、图中正确表示河谷发育位置的是（ ）
110 E线 B、30 N C、a线 D、b线
读下图（图中河谷流水自西向东流），分析判断：
D
海拔越高，气温越低（－0.60C/100m）
山区应考虑坡向 ：
迎风坡降水多，背风坡降水少；
阳坡光照强，气温高，蒸发强；
阴坡气温低，蒸发弱。
盆地不易散热，又容易引起冷空气的滞留
（2）判断气候特征：
气候特点应结合纬度位置、海陆位置、地势高低、坡向等因素
例：
（1）如果M点温度为10摄氏度，则N点的温度为 　　 。
（2）若该地是我国东部地区；夏季E、F、G、H四个地区，降水量丰富的地区 　　 。
8.2℃
E
例1、读某地等高线图回答：
拓展：若该地是我国西南某地区，夏季E、F、G、H四个地区，降水量丰富的地区　　 。
F
4、等高线与区位选择
根据要求考虑位置、海拔及其周围的环境。
一、等高线地形图
（1）判断水系、水文特征
（2）判断气候特征
（3）地形状况与区位选择：
例一：读某地形图，回答下列问题。
1．图中字母地形：A 、 C　 、 E　 、G　 。
2．图中所绘乙、丙两支流中，事实上不存在的是 支流。
3. 判断甲河流向
N
D
F
B
A
E
C
G
100
300
400
500
200
600
100
200
300
400
500
700
600
600
800
1000
1100
黄庄
甲
乙
丙
疗养院
①
②
H
山顶
鞍部
陡崖
山脊
乙
西南向东北
（3）地形状况与区位选择：
A、 确定水库及坝址的位置：
B、确定港口码头的位置：
①选“点”设计：根据要求考虑点的位置。
下图为我国华北某地等高线地形图，回答以下问题：
图中最适宜修建水库的拦河坝的地点在哪里？为什么？
但随之可能带来的问题是：
D处。工程量小（水库蓄水量大）。
问题：淹没村庄和农田，需要移民。
丙
读我国某海港城市的规划图，回答下列问题：
假设该城市欲规划建设海滨浴场和港口，请你在①②③④处为海滨浴场和港口选择适宜地址，并分别阐述你的选择理由。
③处宜建海滨浴场，此处位于港湾中，水域较浅，沙滩宽阔；
④处宜建港口，此处位于港湾中，避风条件好，等深线密集，水域较深有利于航行。
（3）地形状况与区位选择：
a、水库库区宜选在河谷、山谷地区或选在“口袋形”的洼地或小盆地，因为：这些地区库容大，有较大的集水面积 。
b、大坝应建在等高线近于闭合地段，亦即盆地或洼地的最窄处，因为：可以减少工程量，节省投资，确保大坝安全。
A、 确定水库及坝址的位置：
海港码头应选择海水深且避风的海湾；避开含沙量大的河流，以免造成航道淤积。
B、确定港口码头的位置：
气象站应建在地势坡度适中、地形开阔的地点；疗养地应建在地势坡度较缓、气候适宜、空气清新的地方。
①选“点”设计：根据要求考虑点的位置。
C、气象站和疗养地的位置
（3）地形状况与区位选择：
②选“线”设计
A、 确定铁路、公路线：
B、 确定引水路线：
假如在甲村和乙村间修建一条公路，经过A处还是B处施工较为容易 为什么
练习、读下列某一地区等高线地形图，回答下列问题：
例、读下面等高线地形图，完成下列要求：
1、小河的流向是＿＿ ＿＿＿＿；计划引小河水到C处，在AC和BC两条线路中，＿＿线路较合理，原因是：
西北——东南
AC
A处比C处高，引水顺势下流，而B处比C处低，往高处引水较困难。
一般选择坡度较缓，距离较短，弯路较少的线路。（一般沿等高线走）
理由：减少修路的工程量。（道路平坦，利于车辆行驶。不易造成水土流失。）
A、 确定铁路、公路线：
B、 确定引水路线：
线路尽可能短，避免穿过山脊等障碍，并尽量利用地势使水自流。
（3）地形状况与区位选择：
③选“面”设计
工业区：宜建在地形平坦开阔、交通便利，水源充足，接近资源
的地方。
对环境有污染的厂矿：选择河流下游，常年主导风向的下方；
电子半导体、感光器材厂等：建在空气清洁、环境优美的地点；
居民区：依山傍水，靠近水源，地势平坦开阔的向阳地带，交通
便利，远离污染源等。
A、 工业区、居民区选址：
根据等高线地形图反映出来的地形类型、地势起伏、坡度陡缓、结合气候和水源条件，因地制宜地提出农林牧渔业合理布局的方案。例如：平原宜发展种植业，山区宜发展林业、畜牧业。
B、 农业生产布局
4、等高线与区位选择
根据要求考虑位置、海拔及其周围的环境。
一、等高线地形图
（1）判断水系、水文特征
（2）判断气候特征
（3）地形状况与区位选择：
①选“点”设计：水库、坝址、港口、疗养院、气象站
②选“线”设计：铁路线、公路线、引水线、输油管
③选“面”设计：工业区、居民区、农业生产布局
（二）地形剖面图
100
300
500
700
800
东
西
700
500
300
100
900
2 意义 更直观的表示地面的高低起伏和坡度陡缓
1 定义：是沿等高线地形图的某条线下切而显露出 来的地形垂直剖面
-200
-100
0
100
200
300
300
200
100
0
100
200
3 地形剖面图的绘制与判读
绘制步骤：
1、确定剖面线
2、确定比例尺，建立剖面
图坐标系，并在剖面图的
下方，标出水平比例尺和
垂直比例 尺。
3、从等高线图上的剖面线
与每条等高线相交的各
点，分别向下引垂线，
将各点转绘到相应的高
度位置上。
4、将这些点连成平滑的曲线。
单位：米
400
水平比例尺 1：5 000
垂直比例尺 1：10 000
E
Y
X
N
M
100
300
300
200
200
100
400
400
图2
E鞍部
100
300
200
米
100
300
200
米
400
XY
MN
E
E
鞍的剖面图
H陡崖
H
100
400
300
200
画出其它地形的剖面图
地形剖面图的阅读方法
首先看比例尺、方向、图例和注记
其次看剖面线上的海拔及地表起伏趋势，由此判断地形类型及地势特征（注意最高点、最低点海拔）
再次，根据经纬位置或相对位置及其他信息判断地形单元
最后，总结该剖面线上的地势特点
根据掌握的地理知识回答该地区所在大洲、国家、地区、
濒临的海洋及与此有关的气候、植被、地质、土壤、水文、自然带、人类生产活动等自然地理或人文地理问题。
练习：与平面图自X至Y地势变化最符合的剖面图是（ ）
C
判读：（1999广东）读沿东经89o的地势剖面图(下图)，完成下列要求：
(1)图中A是 盆地，B是 盆地，
C是 盆地。
(2)D是 高原南部的 江。
(3)E是 洋边缘的 湾。
答案： (1)准噶尔 吐鲁番 塔里木 (2)青藏 雅鲁藏布 (3)印度 孟加拉
）阅读我国某区域地形剖面图及相关气候资料，
回答问题：判断山脉
图5
气温
(1)判断地形类型
A 内蒙古高原 B 东北平原 C 大兴安岭
（2）写出A B C 适宜发展的农业部门
A 畜牧业 C 林业 B 种植业
27、图5是在我国某区域沿不同纬度所做的地形剖面组图。
读图5回答（1）—（4）题。
（1）．①、③、④、⑤
所代表的地形单元分别为
A 太行山、山东丘陵、
黄土高原、华北平原
B 大兴安岭、长白山、
内蒙古高原、东北平原
C 贺兰山、太行山、
内蒙古高原、东北平原
D 大兴安岭、山东丘陵、
内蒙古高原、黄土高原
（2）．①山脉南北绵延约
A 200千米 B 700千米
C 400千米 D 1400千米
（3）．L段（①、②两山之间）的实际距离约为
A 50千米 B 100千米
C 300千米 D 500千米
（4）．适宜在⑤地区大面积种植的农作物有
A 春小麦、亚麻、甜菜 B 冬小麦、玉米、水稻
　　某公安局获悉，一伙犯罪分子将驾车经Ｈ村越境潜逃。侦察员小王奉命前往Ｈ村附近的小山上蹲点守候，只有Ｅ、Ｆ、Ｇ三处适合隐蔽。请读图，你认为何处可以直接监视过往车辆的动向？
情景设计
解决问题
读图，从山峰向下望，将不能看见的点是 ( )
A．A点　　　　 B．B点
C．C点　　　 　 D．D点
A
等高线上疏下密，凸坡，视野不好；
等高线上密下疏，凹坡，视野好。
8.下图是某区域的示意图，北回归线从本区北部花岗岩和变质岩山区穿过，中部为海积平原，南部为花岗岩丘陵，县城距最近的大城市200千米，海沙镇水路经西面海湾到某沿海大城市40海里。结合图中提供的信息，
解答下列问题。
(1) 在土地利用上，北部海拔200米以上的坡地宜种植水土保持林；100—200米的坡地宜种植亚热带经济作物；100米以下平地宜种植粮食作物和蔬菜；在沿海沙地应种植
防护林。
(2)晒盐的海水最好从B (填写图中字母)海湾引入，若规划建设一个海滨泳场、深水港和工业区，最好分别选址在C处、D 处和 F 处
各大洲的地形剖面图要基本掌握
（下列地形剖面图参见初中第2—3册） 1、中国地势三级阶梯地形剖面图 ；
2、我国西部沿87030′E的地形剖面图 ；
3、美国地形剖面图 4、沿00纬线所作的非洲地形剖面图 ；
5、沿南纬300某大陆附近地形剖面图 ；
6、死海地区地形剖面图
中国地势三级阶梯地形剖面图
美国地形剖面图
三 分层设色地形图
定义：在不同的等高线之间着上不同的颜色来表示地势的高低
意义：
可以一目了然的看到地面的高低形态和海底的起伏状况
