地球的圈层结构

(共10张PPT)

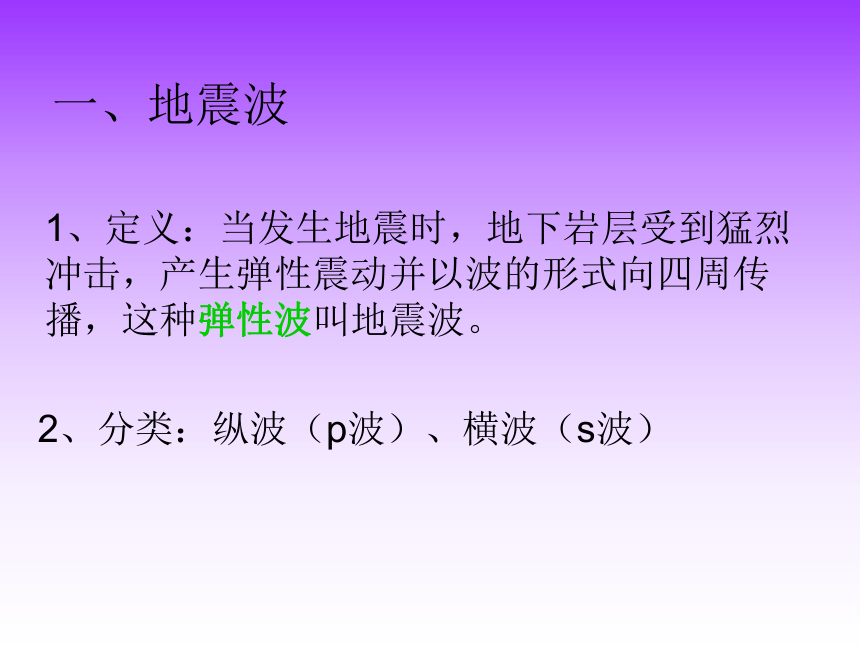

一、地震波
1、定义：当发生地震时，地下岩层受到猛烈冲击，产生弹性震动并以波的形式向四周传播，这种弹性波叫地震波。
2、分类：纵波（p波）、横波（s波）
*
地震波

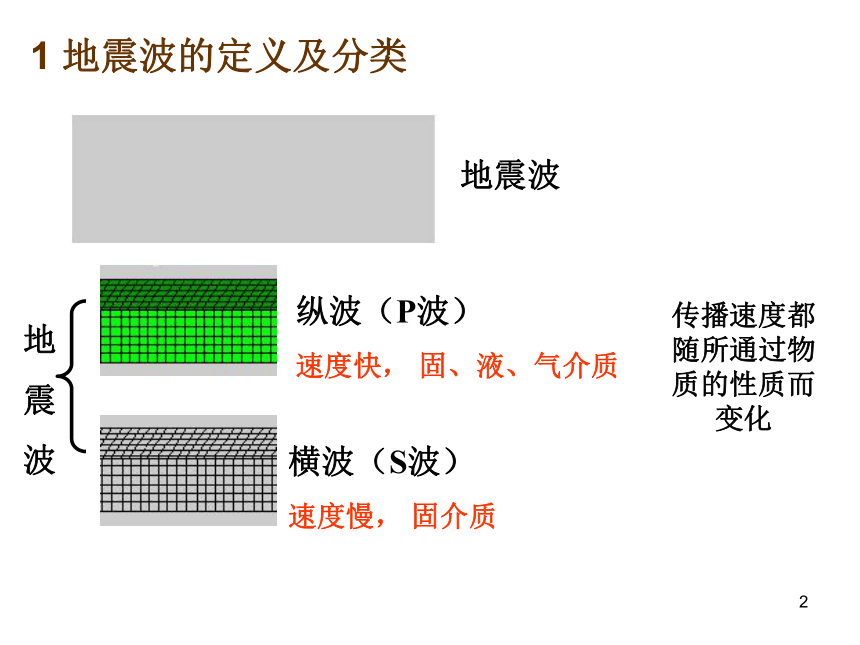

1 地震波的定义及分类
纵波（P波）
横波（S波）
地
震
波
传播速度都随所通过物质的性质而变化
速度快， 固、液、气介质
速度慢， 固介质
3、特点
分 类 特 点
传播速度 所经物质状态 共同点
纵波
横波
较 快
较 慢
固体、液体、气体
固 体
速度都随所通过物质的性质而改变

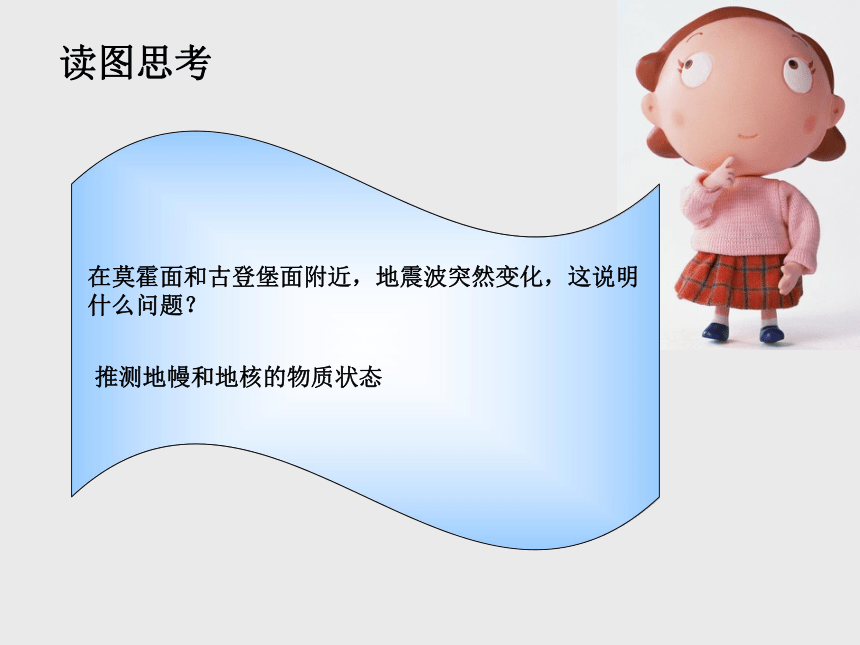

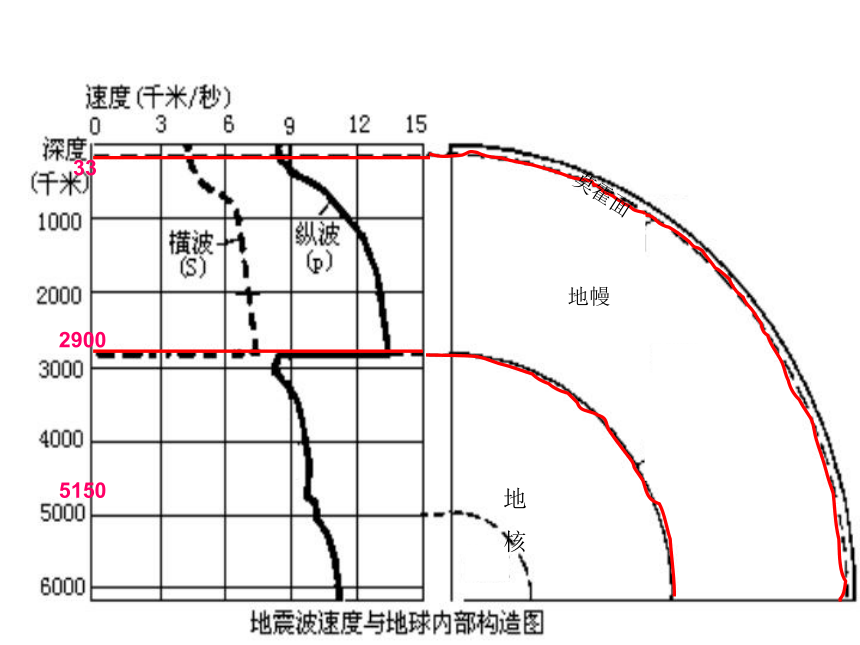

读图思考
推测地幔和地核的物质状态
在莫霍面和古登堡面附近，地震波突然变化，这说明什么问题？
地
核
33
2900
5150
莫霍面
地幔
四、地球的内部圈层结构
地壳和上地幔的顶部（软流层的上部）
，由坚硬的岩石组成，合称岩石圈。
图1.28　地球外部圈层示意
地球的外部圈层
外部圈层 概念 组成 其他
包围着地球，是由气体和悬浮物组成的复杂系统 气体
悬浮物 主要成分是氮和氧
是由地球表层水体构成的连续但不规则的圈层 各种水体 特征：连续但不规则
是地球表层生物及其生存环境的总称。它占有大气圈的底部、水圈的全部和岩石圈的上部 生物及其生存环境 它是大气圈、水圈和岩石圈相互渗透、相互影响的结果
地球外部圈层表解
大气圈
水圈
生物圈
课堂练习3——P25活动
读地球四个圈层构成的示意图分析A、B、C分别代表什么圈层？
B
大气圈
A
C
生物圈
水圈
岩石圈
