地球圈层结构

(共32张PPT)

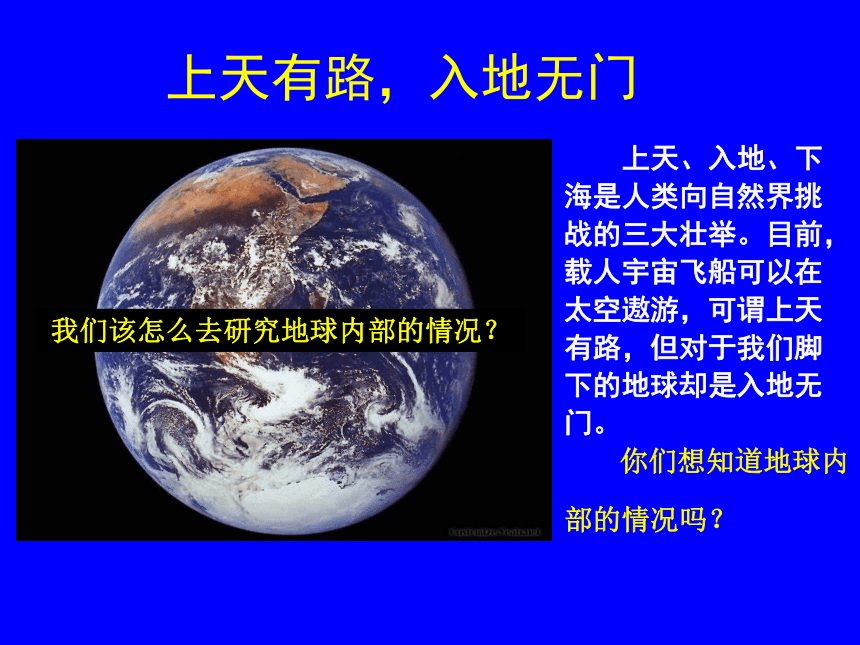

上天有路，入地无门
上天、入地、下
海是人类向自然界挑
战的三大壮举。目前，
载人宇宙飞船可以在
太空遨游，可谓上天
有路，但对于我们脚
下的地球却是入地无
门。
你们想知道地球内
部的情况吗？
我们该怎么去研究地球内部的情况？
第一章 行星地球
第四节 地球的圈层结构
湖大附中 张燕
1.4 地球的圈层结构
地球的内部圈层
地球的外部圈层
这节课我们将探究的新知识：
一
二
四
三
研究地球内部圈层结构的方法
地震波的特点
地球内部各圈层的特点
如何用地震波研究地球内部分层
地球的内部圈层
探究主题一：
研究地球内部结构的方法
1、人类有哪些渠道和方法可以获取地球内部的信息？
2、科学家主要用其中什么方法研究地球内部的结构？
（地震波）
地震波在地球内部传播速度变化图
探究主题二：地震波的特点
1、什么是地震波，地震波常分为哪两类？
2、不同类型地震波的传播速度、通过的物质状态有什么不同？有什么共性？
3、如果某种物质横波纵波都能通过，这种物质是固态还是液态？
4、如果某种物质中纵波能通过，横波不能通过，说明这种物质是什么状态？
5、地震波都通过某物质，但速度发生了明显变化，说明了什么
横波 （S）
纵波 （P）
6、通过以上分析，你认为地球内部可以分为哪几个圈层？
33
2900
地震波传播速度与地球内部分层
外核
内核
下地幔
上地幔
900
5150
地壳
范围：
物质状态：
其它：大陆、大洋地壳
地幔
范围：
物质状态：
其它：软流层
地核
范围：
物质状态：
其它：温度、压力、密度

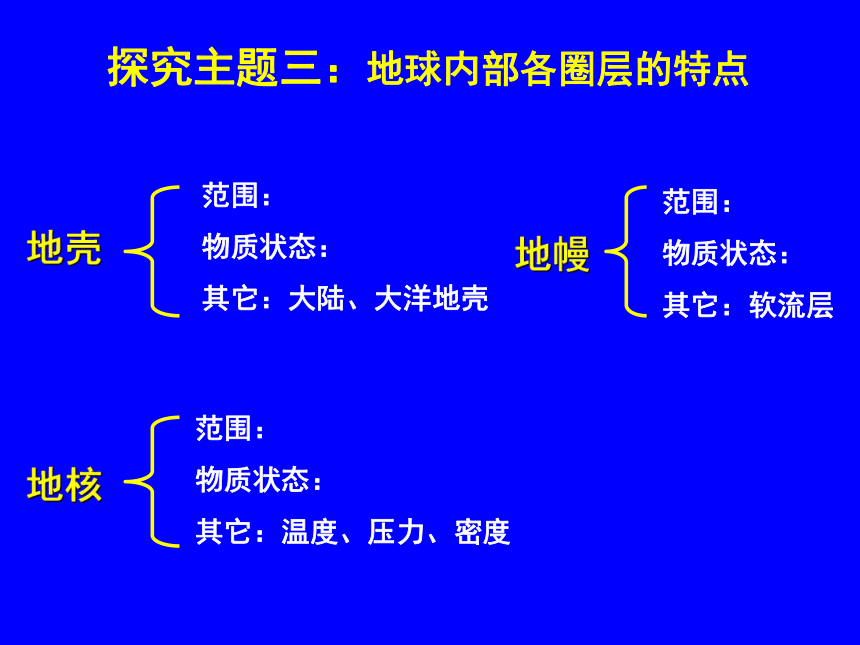

探究主题三：地球内部各圈层的特点
地壳
位置：位于________界面以上。
厚度：厚薄不一，平均厚度为____千米
组成：由_______组成的坚硬外壳。
地幔
范围：介于_____界面和________界面之间，呈___态。
厚度：_______千米
分层：分为_________和_________。
软流层：位于_________的上部，这里可能是岩浆的主要发源地。
地核
范围：从______界面到地球核心。
厚度：______千米。
分层：分为_______和______。
特点：地核的______很高，压力和_____很大。
莫霍
岩石
17
莫霍
古登堡
2800多
上地幔
上地幔
下地幔
古登堡
3400多
外核
内核
温度
密度
地核横波过不了，
外液内固温压高。
地壳薄薄一层皮，
陆厚洋薄不整齐。
地幔厚厚上下分，
软流层里岩浆生。
固

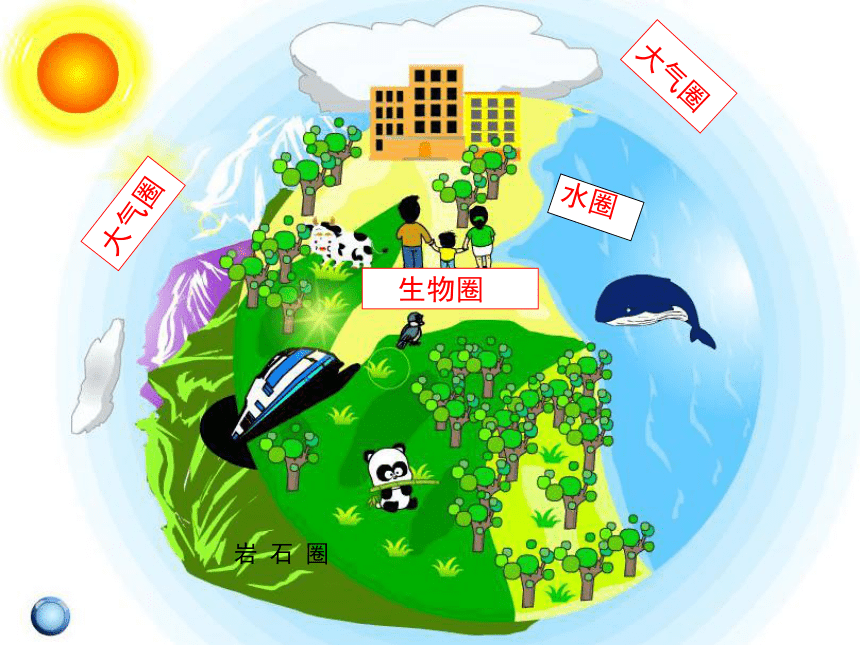

大 气 圈
水 圈
大 气 圈
岩 石 圈
生 物 圈
大气圈
大气圈
水圈
生物圈
地球结构
内部圈层
外部圈层
地壳
地幔
地核
大气圈
水圈
生物圈
课 堂 小 结
地壳和上地幔的顶部——岩石圈
（软流层之上）
研究地球内部的方法
地球内部结构研究方法包括：
返回
火山喷发的物质
温泉、热泉
遥感技术
地震波
钻取岩心
人工制造地震波
分类 特 点
传播速度 所经物质状态 共同点
纵波
横波
较 快
较 慢
固体、液体、气体
只可通过固体物质
都随所通过物质的性质而变化
地震波的特点
汶川地震发生时，在离汶川县最近海洋中航行的人与陆地上的人感觉会有什么不同？请解释原因？
地震波传播速度与地球内部分层
900
5150
特别提醒：岩石圈 ≠ 地壳
岩石圈＝地壳+上地幔顶部
岩石圈
岩石圈
软流层
1、读图回答：组成该山体岩石的矿物直接来自（ ）
A、地表
B、地壳上部
C、地壳下部
D、地幔
课 堂 练 习
D
课 堂 练 习
2、地球内部圈层可分为三层，由外到里依次是 、 、 。岩石圈是由 和 组成。
3、地震波可分为 波和 波。 波的传播速度较快，可以通过固体、液体和气体传播； 波的传播速度较慢，只能通过固体传播。
地壳
地壳
纵
上地幔顶部
横
地核
地幔
纵
横
地球内部圈层的划分
莫霍界面
速度（千米/秒）
33
2900
地 壳
地 幔
地 核
古登堡界面
4、填图
地震波的传播速度
5、莫霍界面是 和 的分界面，在莫霍界面处，横波和纵波的传播速度明显 。古登堡界面是 和 的分界面，在古登堡界面处，纵波的传播速度突然 ，横波则完全 。
地壳
地幔
地幔
地核
降低
消失
增加
6、横波在到达地核时完全消失，这是因为：（ ）
A、组成地核的物质为固态
B、外核的物质接近液态
C、内核的物质接近气体
D、横波的传播速度比纵波慢
B
7、地壳是指地面以下的：（ ）
A、岩石圈以上的部分
B、古登堡界面以上的部分
C、软流层以上的部分
D、莫霍界面以上的部分
8、岩石圈是指：（ ）
A、地壳
B、上地幔和下地幔
C、地壳和地幔
D、地壳和上地幔顶部的合称
D
D
8、关于地球内部圈层叙述正确的是：（ ）
A、软流层与地壳合称为岩石圈
B、地壳与地幔之间是古登堡界面
C、地核温度很高，压力和密度很大
D、横波可以通过地核中的外核
C
上天有路，入地无门
上天、入地、下
海是人类向自然界挑
战的三大壮举。目前，
载人宇宙飞船可以在
太空遨游，可谓上天
有路，但对于我们脚
下的地球却是入地无
门。
你们想知道地球内
部的情况吗？
我们该怎么去研究地球内部的情况？
武汉市地理公共邮箱：
Wuhandili2005@
密码：20052005
所有报告和课件放在邮箱上。
地壳
位置：位于________界面以上。
组成：由_______组成的坚硬外壳。
厚度：厚薄不一，平均厚度为____千米
地幔
范围：介于_____界面和________界面之间，呈固态。
厚度：_______千米
分层：分为_________和_________。
软流层：位于_________的上部，这里可能是岩浆的主要发源地。
地核
范围：从______界面到地球核心。
厚度：______千米。
分层：分为_______和______。
特点：地核的______很高，压力和_____很大。
莫霍
岩石
17
莫霍
古登堡
2800多
上地幔
上地幔
下地幔
古登堡
3400多
外核
内核
温度
密度
地核横波过不了，
外液内固温压高。
地壳薄薄一层皮，
陆厚洋薄不整齐。
地幔厚厚上下分，
软流层里岩浆生。
