浙教版九年级下册 3.3 由三视图描述几何体课件（25张）

*
*
*
画出如图所示四棱锥的三视图。
挑战自我
*
主 视 图
左 视 图
俯 视 图
*
例2 画出下图支架的三视图,支架的两个台阶的高度和宽度都是同一长度.
解: 如图是支架的三视图
*

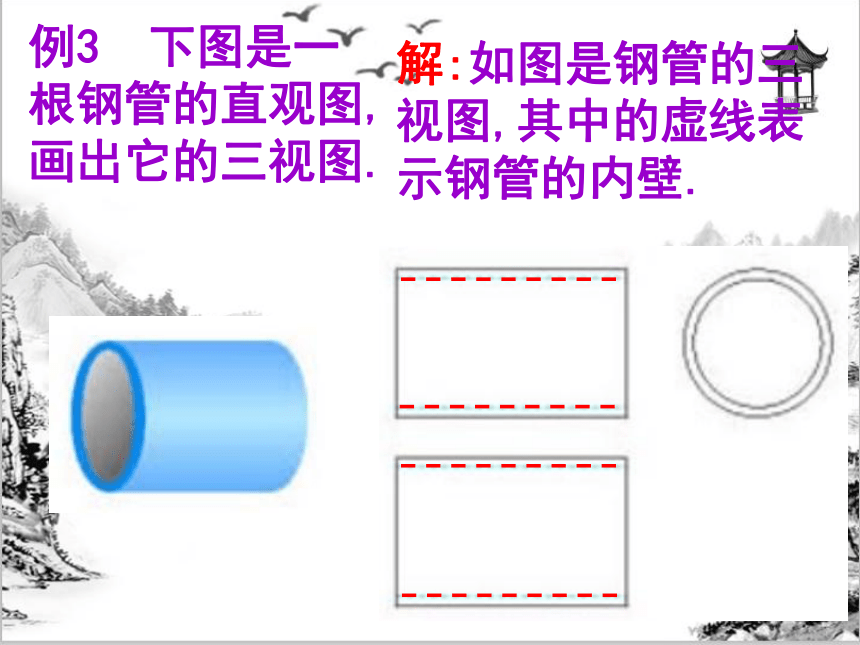

例3 下图是一根钢管的直观图,画出它的三视图.
解:如图是钢管的三视图,其中的虚线表示钢管的内壁.
*
我相信你一定能画出这个复杂几何体的三视图！
*
练习1 画出图中几何体的三视图
*
练习2 画出图中几何体的三视图
*
小结：三视图的画法
（1）先画主视图,在主视图正下方画出俯视图,注意与主视图“长对正”，在主视图正右方画出左视图，注意与主视图“高平齐”，与俯视图“宽相等”.
（2）看得见部分的轮廓线画成实线，因被其他部分遮挡而看不见部分的轮廓线画成虚线.
*
回顾：基本几何体的三视图
1.柱体——有两个视图是矩形.
2.锥体——有两个视图是三角形.
3.台体
圆台——有两个视图是等腰梯形
棱台——有两个视图是梯形
4.球——三个视图都是圆
*
例4 根据三视图说出立体图形的名称
*
例5 根据物体的三视图，描述物体的形状.
*
练习1：由三视图想象实物形状
*
*
练习2：根据下面的三视图说出这个几何体是怎样由四个正方体组合而成的.
*
练习3：根据三视图描述物体的形状
*
*
*
*
练习4：
根据三视图，确定立体图形是由哪些基本几何体通过何种方式组合而成的.
*
*
*
【反思】
2、你能由三视图得到该几何体吗？
*
1、你能画出一个几何体的三视图吗？
