浙教版科学八下 基础预习及复习巩固讲义 第二讲 电磁铁的应用、电动机（含解析）

八年级下册科学基础预习及复习巩固
第二讲电磁铁的应用、电动机
1-3电磁铁的应用
1、电磁铁
（1）定义：带铁芯的通电螺线管。
（2）带铁芯的通电螺线管的磁性比不带铁芯的通电螺线管的磁性强得多。因为铁芯被通电螺线管的磁场磁化后相当于一个条形磁体，大大增强了磁场。
（3）电磁铁优点：电磁铁与普通磁铁相比，电磁铁容易控制。
它的磁性有无可以由通断电控制，它的磁性强弱可以由电流的大小控制，它的磁极的方向可以由变换通电方向来控制。
（4）电磁铁的应用：电铃、电磁起重机、电磁继电器、磁悬浮列车。
2、电磁继电器：由电磁铁控制的自动开关，分为控制电路和工作电路。
●工作原理：电磁铁通电时，把衔铁吸下来，将工作电路的触点接通，工作电路闭合；电磁铁断电时失去磁性，弹簧把衔铁拉起来，切断工作电路。
●应用：可用低电压和弱电流来控制高电压和强电流。
3、磁悬浮列车
磁悬浮列车是利用列车轨道上的强电磁铁与列车上的电磁铁的磁极的相互吸引或排斥作用而使列车悬浮起来，使列车与轨道没有接触，消除了列车与轨道间的摩擦。磁悬浮列车运行时的阻力很小，所以运行速度很快。
4、信息的磁记录
记录声音、文字、图象等信息的磁带的一面都涂有一层磁粉，每一个磁粉粒就是一个小磁体，通过磁头把磁粉磁化，把信息记录在磁带上。
5、电话
（1）构成：话筒和听筒是电话的两个基本组成部分。
（2）原理：话简把声音信号转化为变化的电流，电流沿着导线流入对方听筒，听简把变化的电流转化为声音信号。

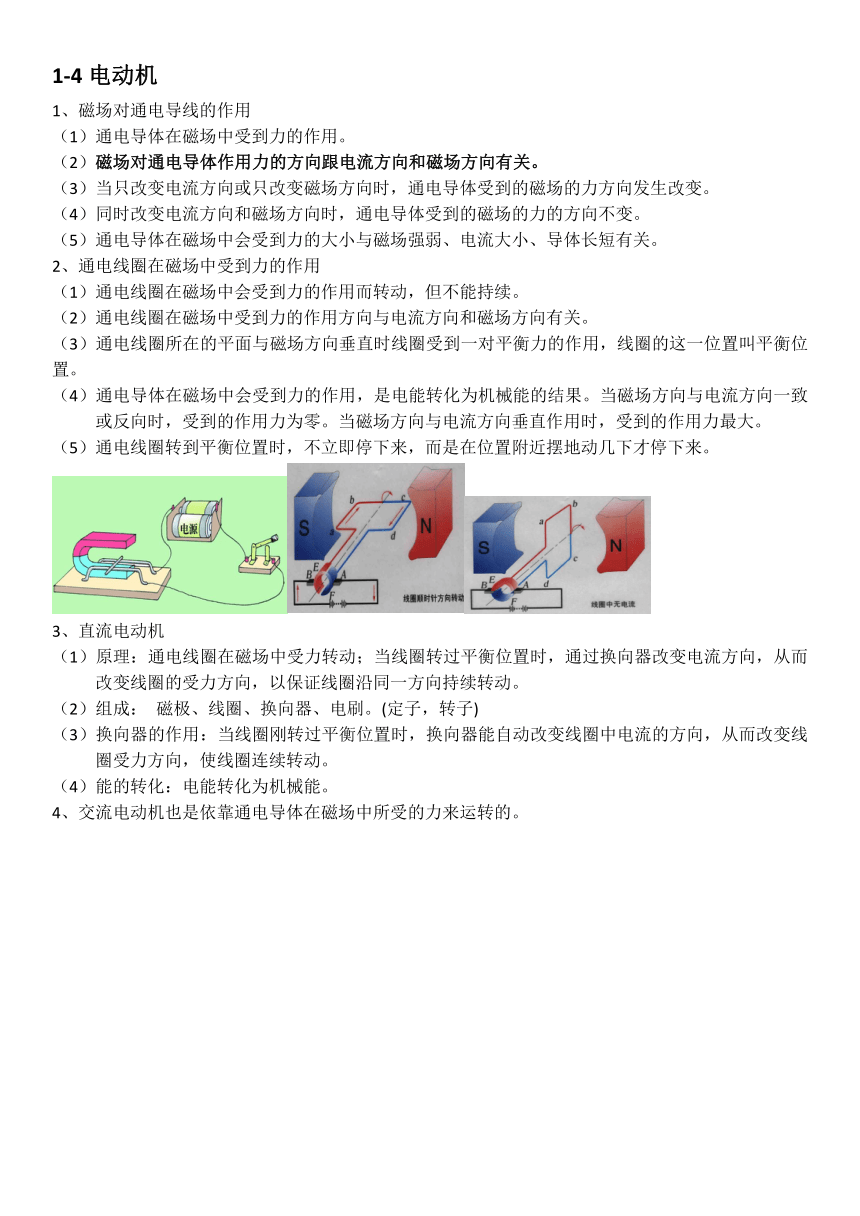

1-4电动机
1、磁场对通电导线的作用
（1）通电导体在磁场中受到力的作用。
（2）磁场对通电导体作用力的方向跟电流方向和磁场方向有关。
（3）当只改变电流方向或只改变磁场方向时，通电导体受到的磁场的力方向发生改变。
（4）同时改变电流方向和磁场方向时，通电导体受到的磁场的力的方向不变。
（5）通电导体在磁场中会受到力的大小与磁场强弱、电流大小、导体长短有关。
2、通电线圈在磁场中受到力的作用
（1）通电线圈在磁场中会受到力的作用而转动，但不能持续。
（2）通电线圈在磁场中受到力的作用方向与电流方向和磁场方向有关。
（3）通电线圈所在的平面与磁场方向垂直时线圈受到一对平衡力的作用，线圈的这一位置叫平衡位置。
（4）通电导体在磁场中会受到力的作用，是电能转化为机械能的结果。当磁场方向与电流方向一致或反向时，受到的作用力为零。当磁场方向与电流方向垂直作用时，受到的作用力最大。
（5）通电线圈转到平衡位置时，不立即停下来，而是在位置附近摆地动几下才停下来。
3、直流电动机
（1）原理：通电线圈在磁场中受力转动；当线圈转过平衡位置时，通过换向器改变电流方向，从而改变线圈的受力方向，以保证线圈沿同一方向持续转动。
（2）组成： 磁极、线圈、换向器、电刷。(定子，转子)
（3）换向器的作用：当线圈刚转过平衡位置时，换向器能自动改变线圈中电流的方向，从而改变线圈受力方向，使线圈连续转动。
（4）能的转化：电能转化为机械能。
4、交流电动机也是依靠通电导体在磁场中所受的力来运转的。

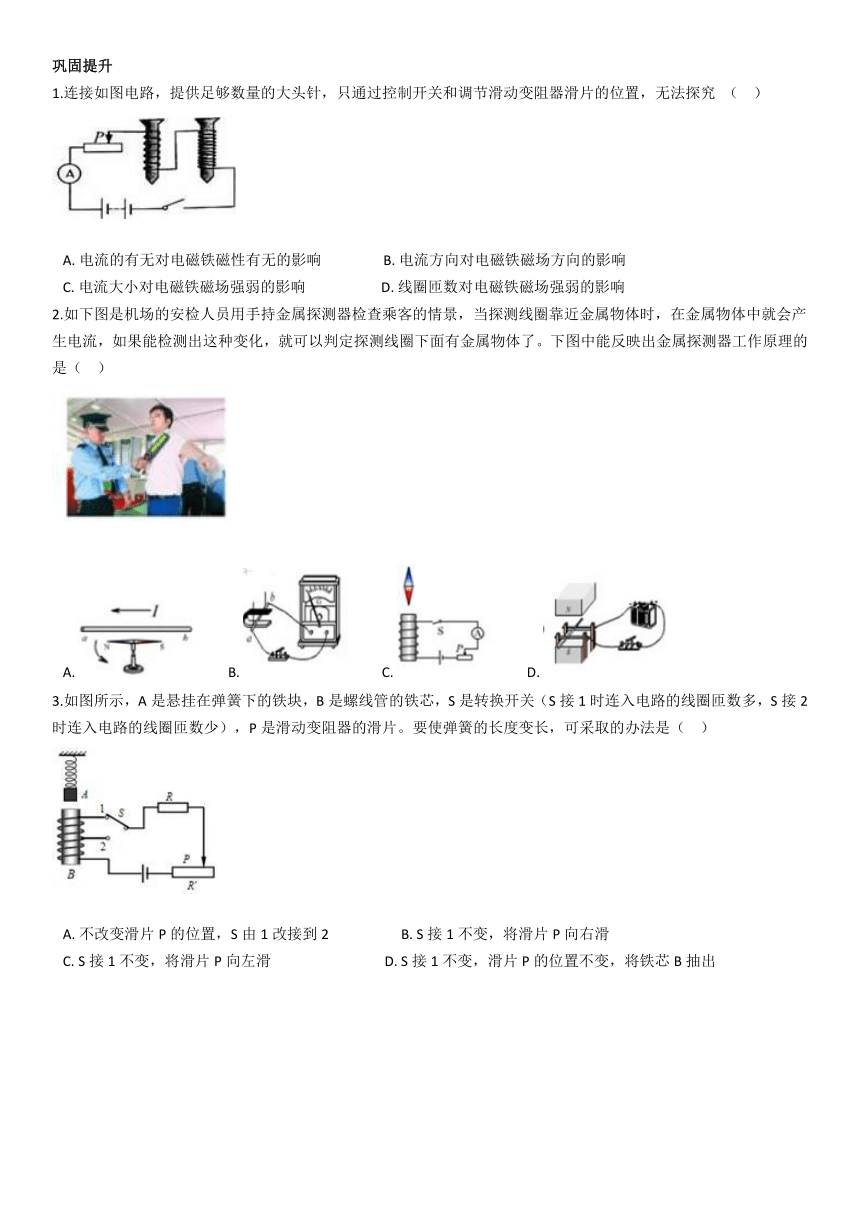

巩固提升
0335915001.连接如图电路，提供足够数量的大头针，只通过控制开关和调节滑动变阻器滑片的位置，无法探究 （?? ）
A.?电流的有无对电磁铁磁性有无的影响??????????????????B.?电流方向对电磁铁磁场方向的影响
C.?电流大小对电磁铁磁场强弱的影响??????????????????????D.?线圈匝数对电磁铁磁场强弱的影响
0734695002.如下图是机场的安检人员用手持金属探测器检查乘客的情景，当探测线圈靠近金属物体时，在金属物体中就会产生电流，如果能检测出这种变化，就可以判定探测线圈下面有金属物体了。下图中能反映出金属探测器工作原理的是（?? ）
A.???????????B.???????????C.???????????D.?
0535940003.如图所示，A是悬挂在弹簧下的铁块，B是螺线管的铁芯，S是转换开关（S接1时连入电路的线圈匝数多，S接2时连入电路的线圈匝数少），P是滑动变阻器的滑片。要使弹簧的长度变长，可采取的办法是（?? ）
A.?不改变滑片P的位置，S由1改接到2?????????????????????B.?S接1不变，将滑片P向右滑
C.?S接1不变，将滑片P向左滑?????????????????????????????????D.?S接1不变，滑片P的位置不变，将铁芯B抽出
0325755004.在探究影响电磁铁磁性强弱的因素时，小科设计了如图所示的电路。下列相关说法不正确的是（??? ）
A.?电磁铁A，B上方都是N极???????????????????????????????????B.?通过电磁铁A和B的电流相等
C.?电磁铁B的磁性比电磁铁A的磁性强?????????????????????D.?向左移动滑片P，电磁铁A，B磁性都增强
0257175005.如图是“混合动力汽车”原理结构的示意图，该车行驶过程中把电能转化为机械能的部件是(?? )
A.?汽油发动机???????????????????????????????B.?电池???????????????????????????????C.?发电机???????????????????????????????D.?电动机
-635524510006.汽车作为一种便捷的交通工具已进入千家万户。如图为汽车启动原理图，对于这一装置及其工作原理，回答下列问题：
（1）通电螺线管 E 端的磁极为________极；
（2）旋转钥匙________（填“能”或“不能）使电磁铁所在的电路工作。
-635326390007如图所示，悬挂在细金属丝上的金属棒AB处在磁场中。
（1）当C、D两个线头没有接到电池组的正、负极上时，AB棒保持静止不动，而一旦使C、D两个线头接触到电池组的正、负极，AB棒立即摆动起来，这一现象说明________。

（2）当两个线头分别接触C、D两极时，金属棒相对蹄形磁铁向里摆动。如果将两个线头对调一下再接触C、D两极，则看到金属棒相对蹄形磁铁向外摆动，这一现象说明________。

（3）如果将两个线头用如图所示的方式接触C、D ， 把蹄形磁铁上下翻转一下(S极在上)，则金属棒也相对蹄形磁铁向外摆动。这一现象说明了________。

8.第一个发现电和磁联系的科学家是________，这为电动机和发电机的发明奠定了基础．在做“让线圈转起来”的实验中，将线圈两端引线的漆皮，一端全部刮掉，另一端只刮半周（如图），其作用与直流电动机中的________作用相似．采用“刮漆”的办法（________能/不能）改变线圈中的电流方向。
033845500
9.如图所示是直流电动机的原理图．
-63529591000
（1）直流电动机的原理是________。
（2）直流电动机工作时，将________能转化为________能。
（3）图中的N，S叫做________，A，B叫做________，C，D叫做________，A，B和C，D组成了________。
答案解析：
1.【解答】A、闭合开关，电路中有电流通过，大头针被吸引；电路中无电流，大头针没有被吸引，所以本装置可探究电流有无对电磁铁的影响，A不合题意；
B、无论电流方向是否改变，电磁铁周围总存在关磁场，大头针都能被吸引，无法探究电流方向对电磁铁磁场方向的影响，B符合题意；
C、闭合开关，调节滑动变阻器滑片，电路电流改变，大头针被吸起的数目发生改变，说明电磁铁磁场强弱与电流大小有关，C不合题意；
D、两个线圈串联，通过的电流相等，线圈的匝数不同，吸起大头针的数目不同，说明电磁铁磁场与线圈匝数有关，D不合题意。
故答案为：B。
2．【解答】金属探测器的工作原理就是电磁感应现象。
A.当导线中有电流经过时，小磁针的指向发生变化，说明电流周围存在磁场，故A不合题意；
B.金属棒ab在磁场中做切割磁感线运动时，电流表的指针摆动，说明有电流产生，故B符合题意；
C.闭合开关，小磁针偏转，说明电磁铁有磁性，故C不合题意；
D.闭合开关，通过电流的金属棒在磁场中受力运动，故D不合题意。
故选B。
3.【解答】通电螺线管的磁性增强时，对A的吸引力变大，弹簧变长，反之则变短。
A、当S由1改接到2时，线圈圈数减少，电磁铁的磁性减弱，对A的引力减小，弹簧变短，A不合题意；
B、S接1不变，将滑片P向右滑时，电路中电流减小，电磁铁的磁性减弱，对A的引力减小，弹簧变短，B不合题意；
C、当S接1不变，将滑片P向左滑时，电路中电流增大，电磁铁的磁性增强，对A的引力增大，弹簧变长，C符合题意；
D、抽出铁芯，电磁铁的磁性减弱，对A的引力减小，弹簧变短，D不合题意。
故答案为：C。
4.【解答】? A、由安培定则可以看出A、B上方都是N极，A符合题意。
? B、因为通过电磁图看出为串联电路，串联电路中电流处处相等，B符合题意。
? C、电磁铁B的缠绕圈数比A少，所以A比B的雌性强，C不符合题意。
? D、根据欧姆定律可以看出向左移动滑片P时，电阻变小，电流变大，A、B磁性都增强，D符合题意。
? 故答案为：C
5.【解答】在“混合动力汽车”原理结构的示意图中，电池提供电能，汽油发动机将化学能转化为机械能，发电机将机械能转化为电能，发动机能将电能转化为机械能。
故答案为D.
6.【解答】（1）根据右手螺旋定则可知，通电后E端为S极；故答案为：S；
（2）旋转钥匙后，螺线管通电成为电磁铁，衔铁被吸下来，转轴开始转动后接通电路，电动机开始工作，所以电路可以工作的；故答案为：能；
故答案为：（1）S；（2）能。
7.【解答】（1）在题图中，当C、D两个线头没有接到电池组的正、负极上时，AB棒保持静止不动，而一旦使C、D两个线头接触到电池组的正、负极，AB棒立即摆动起来，这一现象说明通电导线在磁场中受到力的作用。（2）当两个线头分别接触C、D两极时，金属棒相对蹄形磁铁向里摆动。如果将两个线头对调一下再接触C、D两极，则看到金属棒相对蹄形磁铁向外摆动，这一现象说明通电导线在磁场中受力方向与电流方向有关。（3）如果将两个线头用如图所示的方式接触C、D ， 把蹄形磁铁上下翻转一下(S极在上)，则金属棒也相对蹄形磁铁向外摆动。这一现象说明了通电导线在磁场中受力方向与电流方向有关。
故答案为：（1）通电导线在磁场中受到力的作用；（2）通电导线在磁场中受力方向与电流方向有关；（3）通电导线在磁场中受力方向与电流方向有关
8.【解答】第一个发现电和磁联系的人是奥斯特，这为电动机和发电机的发明奠定了基础；同时在直流电动机中，为了使线圈持续的转动下去，一般是通过换向器在平衡位置及时的改变电流的方向，致使线圈所受力的方向发生改变，从而使得线圈持续的转动。刮掉漆皮的线圈的作用等同于直流电动机的换向器，它的作用是当线圈刚转过平衡位置时，改变电流的方向，保证了线圈持续的转动下去。故答案为：奥斯特；换向器；能．
9.【解答】（1）直流电动机是利用通电导体在磁场中受力运动的原理制成的；（2）直流电动机在工作时，消耗电能，将其转化为机械能；（3）图中的N、S叫做磁极，A、B是电刷，C、D叫做铜半环，A、B和C、D组成了换向器，它的作用是当线圈刚转过平衡位置时，改变电流的方向，保证了线圈持续的转动下去。故答案为：（1）通电线圈在磁场中受力转动；（2）电；机械；（3）磁极；电刷；铜半环；换向器
