初中科学浙教版八年级下册第1章 第6节 家庭用电 练习题-普通用卷

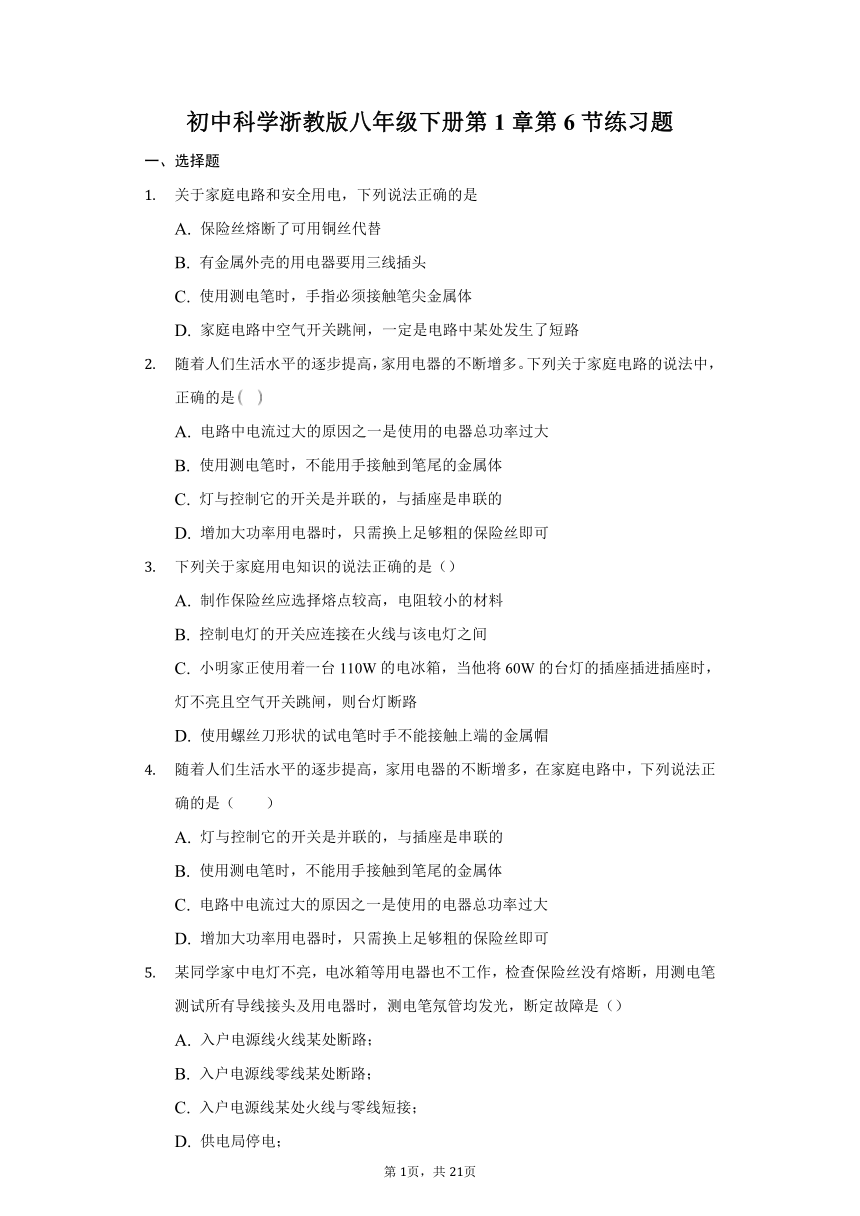

初中科学浙教版八年级下册第1章第6节练习题
一、选择题
关于家庭电路和安全用电，下列说法正确的是
A.
保险丝熔断了可用铜丝代替
B.
有金属外壳的用电器要用三线插头
C.
使用测电笔时，手指必须接触笔尖金属体
D.
家庭电路中空气开关跳闸，一定是电路中某处发生了短路
随着人们生活水平的逐步提高，家用电器的不断增多。下列关于家庭电路的说法中，正确的是
A.
电路中电流过大的原因之一是使用的电器总功率过大
B.
使用测电笔时，不能用手接触到笔尾的金属体
C.
灯与控制它的开关是并联的，与插座是串联的
D.
增加大功率用电器时，只需换上足够粗的保险丝即可
下列关于家庭用电知识的说法正确的是（）
A.
制作保险丝应选择熔点较高，电阻较小的材料
B.
控制电灯的开关应连接在火线与该电灯之间
C.
小明家正使用着一台110W的电冰箱，当他将60W的台灯的插座插进插座时，灯不亮且空气开关跳闸，则台灯断路
D.
使用螺丝刀形状的试电笔时手不能接触上端的金属帽
随着人们生活水平的逐步提高，家用电器的不断增多，在家庭电路中，下列说法正确的是（　　）
A.
灯与控制它的开关是并联的，与插座是串联的
B.
使用测电笔时，不能用手接触到笔尾的金属体
C.
电路中电流过大的原因之一是使用的电器总功率过大
D.
增加大功率用电器时，只需换上足够粗的保险丝即可
某同学家中电灯不亮，电冰箱等用电器也不工作，检查保险丝没有熔断，用测电笔测试所有导线接头及用电器时，测电笔氖管均发光，断定故障是（）
A.
入户电源线火线某处断路；
B.
入户电源线零线某处断路；
C.
入户电源线某处火线与零线短接；
D.
供电局停电；

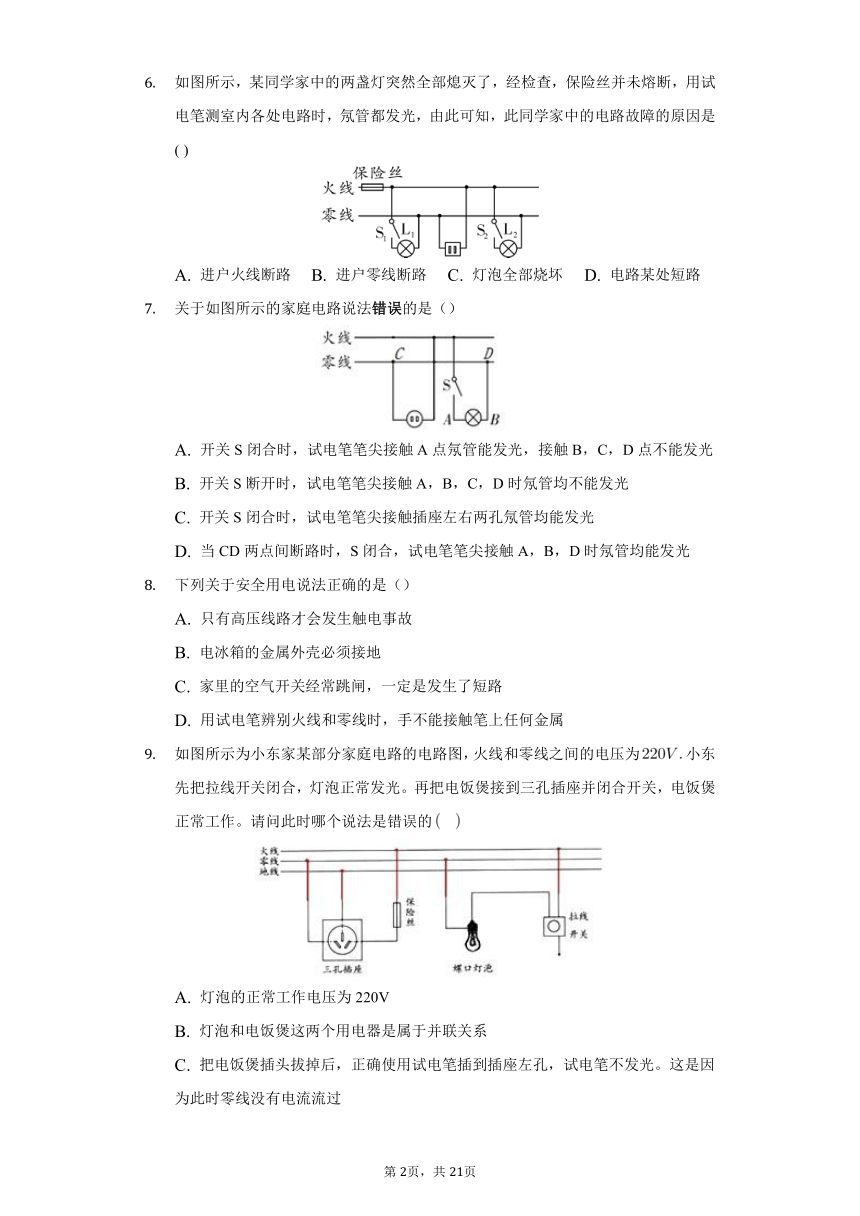

如图所示，某同学家中的两盏灯突然全部熄灭了，经检查，保险丝并未熔断，用试电笔测室内各处电路时，氖管都发光，由此可知，此同学家中的电路故障的原因是(
)
A.
进户火线断路
B.
进户零线断路
C.
灯泡全部烧坏
D.
电路某处短路
关于如图所示的家庭电路说法错误的是（）
A.
开关S闭合时，试电笔笔尖接触A点氖管能发光，接触B，C，D点不能发光
B.
开关S断开时，试电笔笔尖接触A，B，C，D时氖管均不能发光
C.
开关S闭合时，试电笔笔尖接触插座左右两孔氖管均能发光
D.
当CD两点间断路时，S闭合，试电笔笔尖接触A，B，D时氖管均能发光
下列关于安全用电说法正确的是（）
A.
只有高压线路才会发生触电事故
B.
电冰箱的金属外壳必须接地
C.
家里的空气开关经常跳闸，一定是发生了短路
D.
用试电笔辨别火线和零线时，手不能接触笔上任何金属
如图所示为小东家某部分家庭电路的电路图，火线和零线之间的电压为小东先把拉线开关闭合，灯泡正常发光。再把电饭煲接到三孔插座并闭合开关，电饭煲正常工作。请问此时哪个说法是错误的
A.
灯泡的正常工作电压为?220V
B.
灯泡和电饭煲这两个用电器是属于并联关系
C.
把电饭煲插头拔掉后，正确使用试电笔插到插座左孔，试电笔不发光。这是因为此时零线没有电流流过
D.
把电饭煲换成电热水壶接入三孔插座，保险丝马上熔断，原因可能是电热水壶内部发生短路
电是人们的好帮手，但若摸不准它的脾气，不注意用电安全，也可能会发生触电事故．下列选项中符合安全用电要求的是(
)
A.
电灯的开关可接在零线上
B.
使用测电笔时，手不能接触测电笔的任何金属体
C.
若空气开关“跳闸”，一定是使用了大功率用电器
D.
有金属外壳的用电器使用三脚插头是为了防止漏电而采取的安全措施

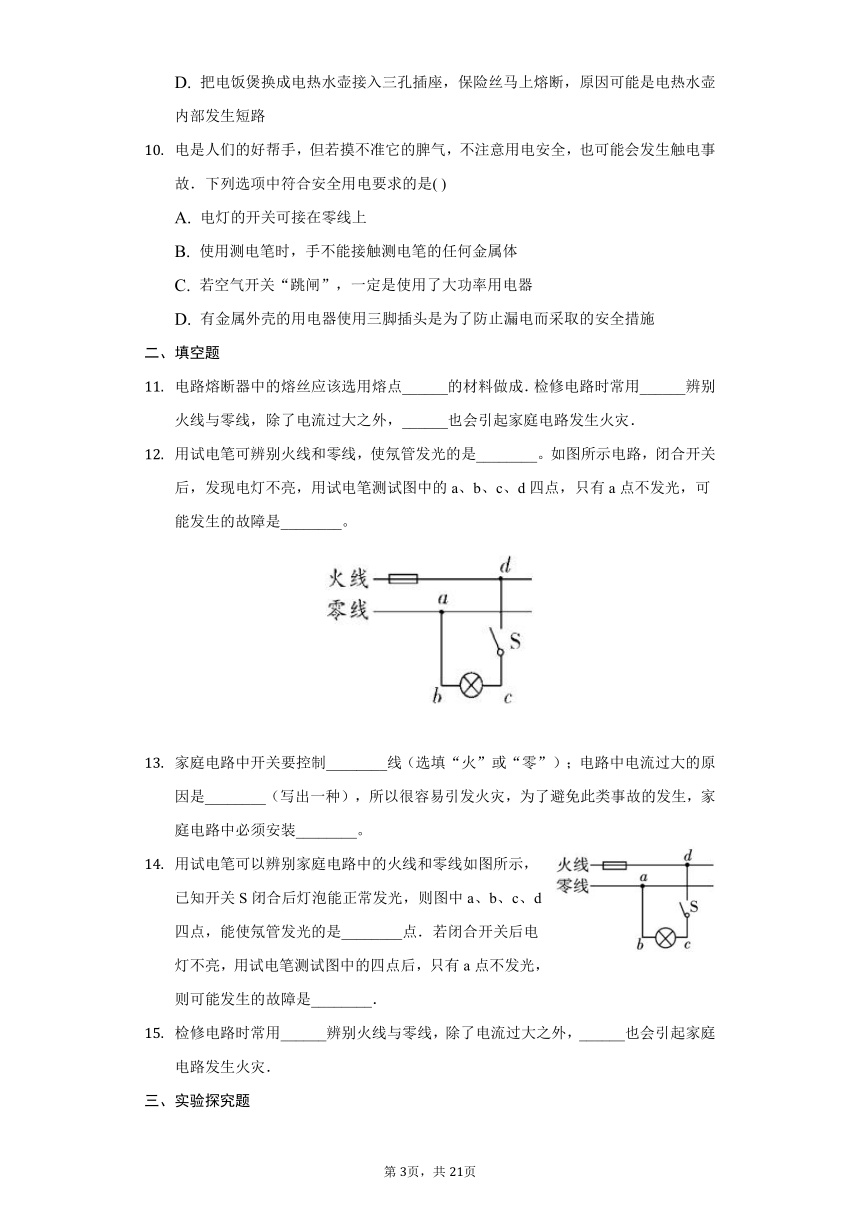

二、填空题
电路熔断器中的熔丝应该选用熔点______的材料做成．检修电路时常用______辨别火线与零线，除了电流过大之外，______也会引起家庭电路发生火灾．
用试电笔可辨别火线和零线，使氖管发光的是________。如图所示电路，闭合开关后，发现电灯不亮，用试电笔测试图中的a、b、c、d四点，只有a点不发光，可能发生的故障是________。
家庭电路中开关要控制________线（选填“火”或“零”）；电路中电流过大的原因是________（写出一种），所以很容易引发火灾，为了避免此类事故的发生，家庭电路中必须安装________。
用试电笔可以辨别家庭电路中的火线和零线如图所示，已知开关S闭合后灯泡能正常发光，则图中a、b、c、d四点，能使氖管发光的是________点．若闭合开关后电灯不亮，用试电笔测试图中的四点后，只有a点不发光，则可能发生的故障是________．
检修电路时常用______辨别火线与零线，除了电流过大之外，______也会引起家庭电路发生火灾．
三、实验探究题
一天，小明注意到家中的灯泡比平常亮，猜测可能是额定功率大于实际功率，为了证实他的猜测，他做了如下实验：关闭家中其他用电器，只开一盏“220V??100W”的电灯，观察到家中标有“3000R/kW?h”字样的电能表在20min内转盘转了121转．
（1）在20min时间内这盏灯消耗的电能是多少？
（2）灯泡此时的实际功率是多少？
（3）如图所示是小华房间电路的一部分，请把带有开关的电灯，带保险丝的三孔插座正确连入图中的家庭电路中．
（4）小华将电吹风插入三孔插座中准备吹干头发，当电吹风插头刚插入插座时整个房间都断电了．请问是什么原因导致断电：
（5）小华发现是保险丝熔断了，保险丝是由
______
合金制成的．由于电流的
______
，当电流超过额定电流达到熔断电流时，它会自动熔断．选用保险丝时，应使它的额定电流
______
电路中的最大正常工作电流，保险丝在熔断过程中所吸收的热量转化为
______
（选填“分子动能”、“分子势能”）
(1)夏天的傍晚,张华的妈妈在厨房做饭,当她使用微波炉时,结果家里的空气开关跳闸了,张华想:是电路中出现了短路还是总功率过大的原因造成的呢?于是，他将家里的一些用电器关掉后，再使用微波炉时发现微波炉能正常工作了，所以他断定刚刚跳闸的原因是________________
(2)张华想知道微波炉工作时的电功率是多大,他想到物理课上老师讲到的可以用电能表来测定家用电器的电功率的方法,不过还需要一种测量工具是__________,以下是他测量的步骤及计算的过程,请帮他补充完整:
①____________________,只让微波炉工作,??
②计出电能表的表盘1min转了45转；
③观察电能表上的参数是3000r/KWh；
④计算出微波炉在这1min里消耗的电能是??????
KW?h，合????????
J,微波炉工作时的电功率是________W
(3)测出的值对比微波炉铭牌上所标的额定功率880W有一定的差别，张华分析可能的原因是_____________________________________________(写出一种即可)

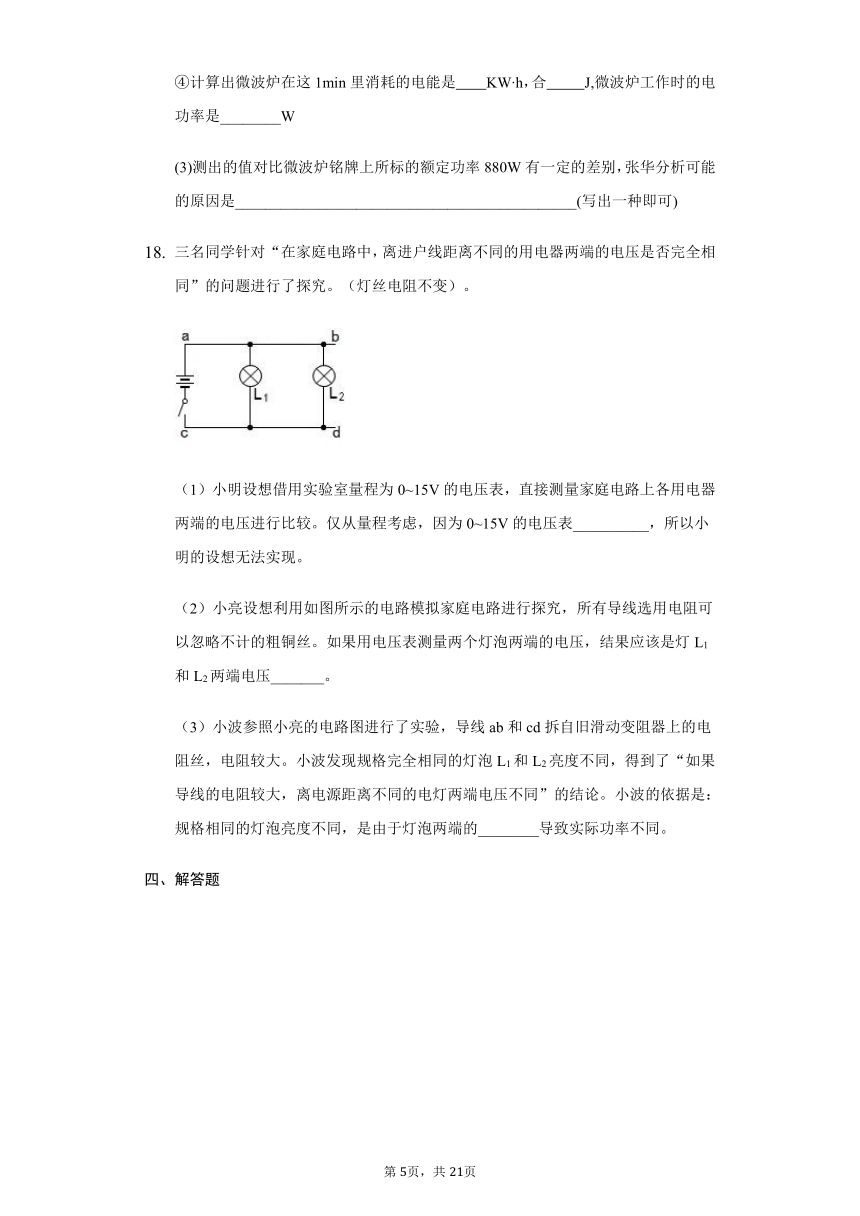

三名同学针对“在家庭电路中，离进户线距离不同的用电器两端的电压是否完全相同”的问题进行了探究。（灯丝电阻不变）。
（1）小明设想借用实验室量程为0~15V的电压表，直接测量家庭电路上各用电器两端的电压进行比较。仅从量程考虑，因为0~15V的电压表__________，所以小明的设想无法实现。
（2）小亮设想利用如图所示的电路模拟家庭电路进行探究，所有导线选用电阻可以忽略不计的粗铜丝。如果用电压表测量两个灯泡两端的电压，结果应该是灯L1和L2两端电压_______。
（3）小波参照小亮的电路图进行了实验，导线ab和cd拆自旧滑动变阻器上的电阻丝，电阻较大。小波发现规格完全相同的灯泡L1和L2亮度不同，得到了“如果导线的电阻较大，离电源距离不同的电灯两端电压不同”的结论。小波的依据是：规格相同的灯泡亮度不同，是由于灯泡两端的________导致实际功率不同。
四、解答题
图1中甲所示是多功能养生壶。图1中乙是该养生壶简化电路图。
（1）养生壶处于高温档时，开关S1、S2的状态是___________（可多选）。
A．S1闭合????
B．S1断开?????
C．S2接通A
D．S2接通B
（2）养生壶处于中温档时，参与工作的电阻是______，其阻值是多少？
（
3）图2是家庭电路的一部分，养生壶使用三孔插座，当养生壶的插头插入到插孔后，按下开关，家庭电路的空气总开关“跳闸”，原因可能是________（可多选）。
A．插座短路??????????????
B．插头短路???
C．养生壶短路???
????
D．电路中总电功率过大
（4）图2中开关断开后，灯不发光，此时用试电笔检测图中C点，试电笔的氖管发光情况是__________（选填“发光”或“不发光”）。
（1）请将如图所示元件，连接成符合安全用电要求的家庭电路．
（2）在图中的〇里填上适当的电表符号，使之成为正确的电路图.
答案和解析
1.【答案】B
【解析】
【分析】
考查家庭电路的知识，在用电时，不但考虑用电器的使用，更要考虑使用的安全性。
①熔丝熔断后千万不能用铜丝代替，因为铜的熔点很高，在电路中电流过大时，铜丝不能自动熔断，不能起到保险的作用；
②使用测电笔时，测电笔的笔尖接触要鉴别的导线，手接触笔尾金属体；
③三线插头中间较长的铜片连着用电器的金属外壳，三线插头插入三孔插座时，最长的铜片和地线相连，使金属外壳和大地相连，当发生用电器漏电时，人接触漏电的金属外壳的用电器时，人体被地线短路，避免发生触电事故；
④家庭电路中空气开关跳闸，可能是电路中某处发生了短路，也可能是电路中的总功率太大。
【解析】
A、保险丝熔断了不可以用铜丝代替，故A错误；
B、有金属外壳的用电器要用三线插头，三线插头插入三孔插座时，最长的铜片和地线相连，使金属外壳和大地相连，当发生用电器漏电时，人接触漏电的金属外壳的用电器时，人体被地线短路，避免发生触电事故，故B正确；
C、使用测电笔时，手一定要接触笔尾金属体，千万不能接触笔尖金属体，故C错误；
D、家庭电路中空气开关跳闸，不一定是电路中某处发生了短路，也可能是电路中的总功率太大，故D错。
故选：B。
2.【答案】A
【解析】解：A、电路中电流过大的原因之一是使用的电器总功率过大。符合题意。
B、使用测电笔时，不能用手接触到笔尾的金属体，说法错误，使用测电笔时，必须用手接触到笔尾的金属体。不符合题意。
C、灯与控制它的开关是并联的，与插座是串联的，说法错误，灯与控制它的开关是串联的，与插座是并联的。不符合题意。
D、增加大功率用电器时，只需换上足够粗的保险丝即可，说法错误，还得考虑电能表、导线等。不符合题意。
故选：A。
本题必须明确：电路中电流过大的原因；用电器总功率过大和发生短路；使用测电笔时，必须用手接触到笔尾的金属体。家庭电路中，灯与控制它的开关是串联的，与插座是并联的；增加大功率用电器时，必须考虑，电能表，导线，保险丝等因素。
本题涉及的知识很多，电路中电流过大的原因；测电笔的使用；家庭电路的连接；保险丝的选择等，综合性较强。
3.【答案】B
【解析】解：A、保险丝额定电流太大，不能起到保险的作用，保险丝的额定电流等于或稍大于电路正常工作电流。故A错误。
B、为了防止发生触电事故，控制电灯的开关必须接在火线与电灯之间，故B正确。
C、小明家正使用着一台110W的电冰箱，当他将60W的台灯的插头插进插座时，总功率不大，此时灯不亮且空气开关跳闸，则故障可能是台灯短路，故C错误；
D、使用螺丝刀形状的试电笔时，手指必须触到试电笔上端的金属帽（又叫笔尾金属体），故D错误；
故选：B。
（1）保险丝的额定电流等于或稍大于电路正常工作电流，保险丝的额定电流太大不能起到保险的作用，保险丝的额定电流太小，电路中的用电器不能正常工作。
（2）在家庭电路中，控制电灯的开关应该接在火线和灯泡之间，当开关断开时，电路中不但没有电流通过，而且电灯与火线断开连接，防止人触及灯泡与火线构成通路，发生触电事故。
（3）家庭电路中电流过大的原因有两个：短路和总功率过大。
（4）使用测电笔时，手接触笔尾金属体，一定不要接触笔尖金属体。
本题考查了生活中常见的安全用电知识，要会分析，注重了物理和生活的联系。
4.【答案】C
【解析】解：A、说法错误，开关要控制电灯，应与电灯串联，插座与电灯是并联；
B、说法错误，使用测电笔时，要用手接触到笔尾的金属体；
C、说法正确，电器总功率过大是电流过大的原因之一；
D、说法错误，应换上合适的保险丝，否则起不到保险作用．
故选C．
A、电灯与开关是串联，与插座是并联；
B、测电笔在使用时，手应接触笔尾金属体；
C、家庭电路中电流过大的原因是发生短路和总功率过大；
D、保险丝应用合适的保险丝才行．
本题考查了家庭电路中安全用电的知识．家庭电路中各用电器是并联关系，保险丝应选择合适，太细会常停电，太粗又会起不到保险作用．
5.【答案】B
【解析】
【分析】
本题考查了用测电笔检修家庭电路的故障的方法。记住测电笔测试各处电路氖管都发光为零线断。
在正常情况下，用测电笔测火线时应亮，测零线时应不亮，当零线也能使测电笔亮时，说明零线通过用电器与火线相通了。
【解答】
由于用测电笔测零线时也亮，说明零线通过用电器与火线相连，说明入户电源线零线某处断路。
故选B。
6.【答案】B
【解析】
【分析】
本题考查家庭电路的故障分析，用测电笔检修家庭电路的故障的方法，记住测电笔测试各处电路氖管都发光为零线断。
所有的灯突然全熄灭而保险丝未熔断，不能是短路（短路会使电路中电流过大，烧断保险丝），只能是发生了断路，测电笔测室内火线与零线氖管都发光，说明各点与火线是连通的，故只可能是零线断了。
【解答】
电灯突然全部熄灭，检查保险丝并未烧断，说明电路中不是电流过大，因此电路中不会出现短路现象，也不可能是灯泡全部烧坏，C、D错误；
用测电笔测室内各处电路时，氖管全部发光，说明进户火线不可能断路，只能是进户零线断路，A错误，B正确。
故选B。
7.【答案】C
【解析】
【分析】
本题考查了家庭电路故障分析、测电笔的使用方法等，知道并理解家庭电路的组成与正确连接方法，是解决该题的关键。
测电笔是辨别火线和零线的仪器，当测电笔的笔尖接触火线时，氖管会发光；当测电笔的笔尖接触零线和地线时，氖管不会发光。
【解答】
A.开关S闭合时，A点在火线上，试电笔笔尖接触A点氖管能发光；B、C、D点在零线上，试电笔笔尖接触B、C、D点氖管不能发光，故A正确，不合题意；
B.由于开关断开，A点与火线断路，接触A点时氖管不会发光；B、C、D点在零线上，试电笔笔尖接触B、C、D点氖管不能发光，故B正确，不合题意；
C.开关S闭合时，插座右孔接在火线上，试电笔笔尖接触氖管能发光；插座左孔接在零线上，试电笔笔尖接触氖管不能发光；故C错误，符合题意；
D.当CD两点间断路时，S闭合，A、B、D在火线上，试电笔笔尖接触A、B、D时氖管均能发光，故D正确，不合题意。
故选C。
8.【答案】B
【解析】
【分析】
（1）安全用电的原则：不要接触低压线路，不要接近高压设备；
（2）大功率或带有金属外壳的用电器，必须使用三孔插座，让其外壳接地，以防外壳带电，危及人身安全；
（3）电路中电流过大的原因有两个：一是短路；二是接入电路中用电器的总功率过大；
（4）使用测电笔辨别火线时，有一定要用手触及笔尾的金属部分，否则容易造成误判，认为带电体不带电是十分危险的．使用测电笔时，不能用手触及测电笔前端的金属探头，这样会造成人身触电事故。
本题考查的是日常生活中的一些安全用电常识，安全用电的原则：不接触低压带电体，不靠近高压带电体．以及电路中电流过大的原因--短路或用电器总功率过大。
【解答】
解：A.当人体的不同部位分别接触火线和零线，或人站在大地上，身体的某一部位接触火线时，都会触电．故A错误；
B.大功率或带有金属外壳的用电器，其金属外壳一定要接地，以防用电器外壳带电，会危及人身安全．故B正确；
C.空气开关跳闸的基本原因是：所带负荷超限了．一般情况是：短路或负荷过重．故C错误；
D.使用测电笔辨别火线时，一定要用手触及笔尾的金属部分，不能用手触及测电笔前端的金属探头，否则会造成人身触电事故．故答案D错误。
故选B。
9.【答案】C
【解析】
【分析】
本题考查了家庭电路各用电器的连接方式、电流产生的条件、测电笔的使用以及电流过大的危害，涉及的知识点多，但都属于基础内容。
（1）根据灯泡正常工作时的电压进行判断；
（2）家庭电路中各用电器并联连接；
（3）先判断零线与大地的电压，然后根据电流产生的条件进行判断；
（4）保险丝熔断的原因：一是短路，二是电流过大。
【解答】
A.根据题意可知，电路电压为220V，灯泡刚好正常工作，因此灯泡的正常工作电压为?220V，故A正确，不符合题意；
B.灯泡和电饭煲可以单独工作，互不影响，因此它们是并联连接，故B正确，不符合题意；
C.因为三孔插座中的左孔为零线，而零线与大地间的电压为0，因此把电饭煲插头拔掉后，正确使用试电笔插到插座左孔，试电笔不发光，故C错误，符合题意；
D.保险丝熔断的原因：一是短路，二是电流过大，因此把电饭煲换成电热水壶接入三孔插座，保险丝马上熔断，原因可能是电热水壶内部发生短路，也可能是热水壶的功率太大，故D正确，不符合题意。
故选C。
10.【答案】D
【解析】
【分析】
生活中常见的安全用电规则和现象，要有适当的应对方法。这样才能做到安全用电。
（1）家庭电路中，开关应接在火线与用电器之间；?
（2）使用测电笔时，手必须接触笔尾的金属体；?
（3）电路电流过大的原因：一是短路；二是用电器的总功率过大；?
（4）大功率或带有金属外壳的用电器，必须使用三脚插头，其中较长的脚与该用电器的外壳相连，以防外壳带电，危及人身安全。
【解答】
A.控制电灯的开关接在零线上，断开开关时，电灯处仍带电，这样是很危险，故A错误；
B.使用测电笔时，手要接触笔尾金属体，这样测电笔才能正常工，但不能接触笔尖的金属电极，故B错误；
C.家庭电路中空气开关跳闸，可能是用电器的总功率过大，也可能是电路中发生了短路，故C错误；
D.有金属外壳的用电器，其金属外壳一定要通过三角插头接地，以防用电器外壳带电，会危及人身安全，故D正确。
故选D。
11.【答案】低；测电笔；接触不良
【解析】解：保险丝通常安装在火线上，它是由电阻率大、熔点低的铅锑合金制成的，当电路中有过大电流通过时，保险丝发热自动熔断，切断电路，从而起到保护电路的作用；
家庭电路中，测电笔是用来辨别火线和零线的；
在家庭电路中，导线相互连接处因接触不良，该处的电阻较大，导线连接处与导线串联在电路中，通过的电流相等、通电时间相等，由Q=I2Rt可知，连接处产生的热量较多，往往比别处更容易发热，加速导线老化，甚至引起火灾．
故答案为：低；??测电笔；??接触不良．
（1）保险丝是用电阻率较大而熔点较低的铅锑合金制成的，当电流过大时，它会因温度过高而熔断，保护电路；
（2）测电笔是用来辨别火线和零线的；
（3）由焦耳定律知道，电流通过导体产生的热量跟电流的平方、电阻大小和通电时间成正比．导线相互连接处因为接触不良，易造成电阻变大，因为导线连接处与其他导线串联在电路中，通电时间是相同的，由焦耳定律可知电阻大的产生的热量越多，据此分析．
本题主要考查学生对家庭电路故障的判断能力，以及对焦耳定律及应用的了解和掌握，知道导线和导线的连接处为串联（电流相等）是本题的关键．
12.【答案】火线；a和b之间的线路断路
【解析】解：
（1）测电笔是用来辨别零线和火线的工具，使用测电笔时，若氖管发光，表明测电笔接触的是火线；
（2）测电笔测试图中的a、b、c、d四点，只有a点不发光，说明b、c、d与火线是想通的，b点与零线是断开的，因此a、b间发生了断路．
故答案为：火线；a和b之间的线路断路．
（1）测电笔中的氖管发光与否是判断火线和零线的主要依据，发光则为火线，不发光则为零线．但手一定要接触笔尾金属体，这样才能和大地连成通路，使电流通过，氖管才有可能发光．
（2）测电笔测试图中的a、b、c、d四点，只有a点不发光，说明b、c、d与火线是连通的，b点与零线是断开的，据此判断．
本题考查了家庭电路故障的判断、测电笔的使用，反应同学学以致用的能力，在正常情况下，测电笔测火线应亮，测零线应不亮．
13.【答案】火；短路（或总功率过大）；保险丝（或空气开关）
【解析】
【分析】
本题主要考查家庭电路的连接、电流过大的原因，是一道基础题。
开关应接在用电器与火线之间才能保证安全；
家庭电路中电流过大的原因有两种，一是用电器短路，二是用电器总功率过大；
当电路中电流过大时必须断开电源。
【解答】
家庭电路中开关要控制火线之间这样才能保证断开开关时，被控制的用电器处不会再带电；
引起家庭电路中电流过大的原因是：一是短路，二是用电器总功率过大；
家庭电路中必须安装能起到自动断开电源作用的空气开关。
故答案为：火；短路（或总功率过大）；保险丝（或空气开关）。
14.【答案】d、c；间断路了
【解析】
【分析】
本题考查了家庭电路故障的判断、测电笔的使用，反映同学学以致用的能力。
试电笔是用来辨别火线和零线的：用手接触笔尾的金属体，笔尖接触火线，试电笔的氖管将发光；
用试电笔测试b、c、d三点，氖管都发光，这说明a、c、d与火线是连通的，问题出在ab之间，据此判断。
【解答】
解：开关S闭合后，d、c两点与火线相连，试电笔可以区分火线和零线，笔尖接触火线，试电笔的氖管将发光，所以可以使氖管发光的是d、c两点；
用试电笔测试b、c、d三点，氖管都发光，这说明从火线到b点之间的电路都是完好的，没有断路；而试电笔测试a点时，氖管不发光，这说明b点到零线之间的导线出现断路，由此可以判断出是a、b之间某处断路。
故答案为：d、c；间断路了。
15.【答案】试电笔；接触不良。
【解析】
【分析】
（1）试电笔是用来辨别火线和零线的；试电笔的金属体笔尖接触火线时氖管发光；试电笔的金属体笔尖接触零线时氖管不发光。
（2）由焦耳定律知道，电流通过导体产生的热量跟电流的平方、电阻大小和通电时间成正比。导线相互连接处因为接触不良，易造成电阻变大，因为导线连接处与其他导线串联在电路中，通电时间是相同的，由焦耳定律可知电阻大的产生的热量越多，据此分析。
本题主要考查学生对家庭电路故障的判断能力，以及对焦耳定律及应用的了解和掌握，知道导线和导线的连接处为串联（电流相等）是本题的关键。
【解答】
家庭电路中，试电笔是用来辨别火线和零线的；
在家庭电路中，导线相互连接处因接触不良，该处的电阻较大，导线连接处与导线串联在电路中，通过的电流相等、通电时间相等，由Q=I2Rt可知，连接处产生的热量较多，往往比别处更容易发热，加速导线老化，甚至引起火灾；?
故答案为：?
试电笔；??接触不良。
16.【答案】（1）“3000R/kW?h”表示电能表每转1r，电路中消耗kW?h的电能，转盘转了121圈，消耗的电能为：W=kW?h=×3.6×106J=1.452×105J．
（2）已知t=20min=1200s，P实===121W．
（3）如图所示：
（4）当电吹风插头刚插入插座时整个房间都断电了，原因是保险丝烧断了；
（5）铅锑；热效应；等于或稍大于；分子势能.
【解析】解：（1）“3000R/kW?h”表示电能表每转1r，电路中消耗kW?h的电能，
转盘转了121圈，消耗的电能为：
W=kW?h=×3.6×106J=1.452×105J．
（2）已知t=20min=1200s，
P实===121W．
（3）灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关能切断火线，接触灯泡不会发生触电事故．既能控制灯泡，又能更安全．
三孔插座的接法：上孔接地线；左孔接零线；右孔接火线，保险丝接在火线上，如图所示：
（4）当电吹风插头刚插入插座时整个房间都断电了，原因是保险丝烧断了；
（5）小华发现是保险丝熔断了，保险丝是由铅锑合金制成的．由于电流的热效应，当电流超过额定电流达到熔断电流时，它会自动熔断．选用保险丝时，应使它的额定电流等于或稍大于电路中的最大正常工作电流，保险丝属于晶体，在熔断过程中温度不变、内能变大，所吸收的热量转化为分子分子势能．
故答案为：（1）在20min时间内这盏灯消耗的电能是1.452×105J．
（2）灯泡此时的实际功率是121W．
（3）如图所示；
（4）原因是保险丝烧断了；
（5）铅锑；热效应；等于或稍大于；分子势能．
（1）根据电能表铝盘每消耗1kW?h转动的圈数和实际转动的圈数求出灯泡工作时消耗的电能．
（2）知道消耗的电能和使用时间，利用P=求出灯泡的实际功率．
（3）开关控制灯泡时，首先进入开关，然后进入灯泡顶端的金属点，零线直接进入灯泡的螺旋套，这样灯泡既能工作，在灯泡损坏时，断开开关，切断火线，更换灯泡更安全．
带保险丝的三孔插座，地线直接进入上孔，零线直接进入左孔，火线首先进入保险丝，然后再进入右孔．
（4）保险丝熔断，断开电路；
（5）保险丝是由电阻率大、熔点低的铅锑合金制成；保险丝的作用：在电路中电流过大时，产生的电热过多，达到保险丝的熔点，保险丝熔断，切断电路．
保险丝是铅锑合金，属于晶体，晶体熔化时温度不变、内能变大（分子动能不变、分子势能变大）．
本题为电学综合题，考查了电能和电功率的计算、家庭电路的连接、电路故障分析、保险丝的作用和选用标准，知识点多、综合性强，属于难题．
17.【答案】（1）用电器总功率过大；
（2）秒表；①关闭电路中的其它用电器；④0.015；5.4×104；900；
（3）微波炉的实际电压大于它的额定电压
??
【解析】
【分析】
本题考查家庭电路电流过大的原因、电能的测量及电功率的计算，综合性较强。
（1）家庭电路电流过大的原因：短路；用电器总功率过大；
（2）电能表可以测出用电器消耗的电能，即用电器所做的电功W，可再用秒表测出用电器工作的时间t，就可以利用公式求出用电器的电功率；
（3）实际电功率大于微波炉的电功率的可能原因：如实际电压高于它的额定电压等。
【解答】
（1）空气开关的作用是在电路中电流过大时，会自动切断电路，张华将其他用电器关掉以后，微波炉能正常工作，说明刚才跳闸的原因是电路中用电器总功率过大；
（2）电能表可以测出用电器消耗的电能，即用电器所做的电功W，可再用秒表测出用电器工作的时间t，就可以利用公式求出用电器的电功率；张华的正确测量步骤及计算过程如下：
①关闭电路中的其他用电器，只让微波炉工作，这样可以使电能表测得微波炉在一定时间内消耗的电能；
②计出电能表的表盘1min转了45转；
③观察电能表上的参数是3000r/KWh；
④计算出微波炉在这1min里消耗的电能W=，合0.015×3.6×106J=5.4×104J，微波炉工作时的电功率是；
（3）实际电功率大于微波炉的电功率的可能原因：如实际电压高于它的额定电压等。
故答案为：
（1）用电器总功率过大；
（2）秒表；①关闭电路中的其它用电器；④0.015；5.4×104；900；
（3）微波炉的实际电压大于它的额定电压。
18.【答案】（1）量程太小了，低于220V，电压表容易烧杯；（2）相等；（3）实际电压不同
【解析】
【分析】
本题主要考查并联电路电压规律，难度一般。
（1）家庭电路中电压为220V；
（2）并联电路各支路电压相等；
（3）灯泡的亮度由实际功率决定，根据P=UI，实际功率的大小与实际电压有关。
【解答】
（1）家庭电路中电压为220V；小明设想借用实验室量程为0~15V的电压表，直接测量家庭电路上各用电器两端的电压进行比较。仅从量程考虑，因为0~15V的电压表量程太小了，低于220V，电压表容易烧杯，所以小明的设想无法实现；
（2）如图可知，并联电路各支路电压相等，本实验是探究离进户线距离不同的用电器两端的电压是否完全相同，故灯L1和L2两端电压相等；
（3）小波参照小亮的电路图进行了实验，导线ab和cd拆自旧滑动变阻器上的电阻丝，电阻较大，小波发现规格完全相同的灯泡L1和L2亮度不同，得到了“如果导线的电阻较大，离电源距离不同的电灯两端电压不同”的结论。小波的依据是：规格相同的灯泡亮度不同，是由于灯泡两端的实际电压不同导致实际功率不同。
19.【答案】解：（1）由图知,当开关S1闭合，S2接通B时，电阻R1?、R2并联，电路中的总电阻最小，由?可知，总功率最大,所以此时养生壶为高温档；故选AD。
（2）由电路图可知，当开关S1闭合，S2接通A时，电阻R2被短路，电路为R1的简单电路，此时养生壶为中温档，功率为550W，
根据可知R1的阻值；
（3）家庭电路中电流过大的现象是保险丝熔断或空气开关跳闸，电流过大的原因是总功率过大或短路，当养生壶的插头插入到插孔后，按下开关，家庭电路的空气总开关“跳闸”，插座原来就在电路中，使用插座没有问题，插头短路即使不按下开关也会引起电路短路；养生壶短路在开关按下时会引起电路短路，电路中总电功率过大也会引起电流过大，故AB错误，CD正确，故选CD。
（4）试电笔在使用时，应将笔尖接触导线，手接触笔尾的金属体，这样就可以形成回路，如果是火线,氖管会发光，开关断开后，灯不发光，此时用试电笔检测图中C点，C点与火线连通，故?氖管发光。
答：（1）A
D;（2）R1?；其阻值是?88?；（3）C
D；（4）发光。
【解析】本题考查电功率的计算，家庭电路故障分析，和测电笔的使用，知识点较多，但你的不大。
（1）分析清楚电路结构，应用电功率公式判断壶的工作状态；
（2）由电路图可知，当开关S1闭合，S2接通A时，电阻R2被短路，电路为R1的简单电路，此时养生壶为中温档，根据可求出R1的阻值；?
（3）记住家庭电路中电流过大的现象是保险丝熔断或空气开关跳闸，电流过大的原因是总功率过大或短路，能够在实际情境中判断出是什么原因造成的电流过大；
（4）试电笔在使用时，应将笔尖接触导线，手接触笔尾的金属体，这样就可以形成回路，如果是火线,氖管会发光。
20.【答案】（1）
（2）
【解析】
（1）
【分析】
?本题考查家庭电路的连接，在家庭电路中，安装各个元件，不但考虑各元件能使用，更要考虑使用的安全性。
家庭电路中，开关控制灯泡时，火线首先进入开关，再进入灯泡顶端的金属点，零线直接进入灯泡的螺旋套。家庭电路中，三孔插座的上孔接地线，左孔接零线，右孔接火线。
【解答】
火线首先进入开关，再进入灯泡顶端的金属点，零线直接进入灯泡的螺旋套。这样开关既能控制灯泡，又能在灯泡损坏时，断开开关，切断火线，更换灯泡时更安全。三孔插座的上孔接地线，左孔接零线，右孔接火线。当金属外壳的用电器插入三孔插座时，能使金属外壳接地，防止漏电时发生触电事故，如图所示：
?；
（2）
【分析】
本题考查了电流表和电压表的使用，知道电流表与被测电路串联，电压表与被测电路并联即可解答。
在电路中，电流表相当于导线，与用电器串联；电压表相当于断路，与用电器并联，据此分析确定。
【解答】
由图可知，最下面的圈串联在干路中，所以一定是电流表，中间的圈与灯泡L2串联，所以也是电流表，而右上角的一个与灯L2并联，是电压表，如图所示：???????
。
第2页，共2页
第1页，共2页
