1.1 指南针为什么能指方向 2课时全（课件 53张PPT）

第1节 指南针为什么能指方向
回顾历史：

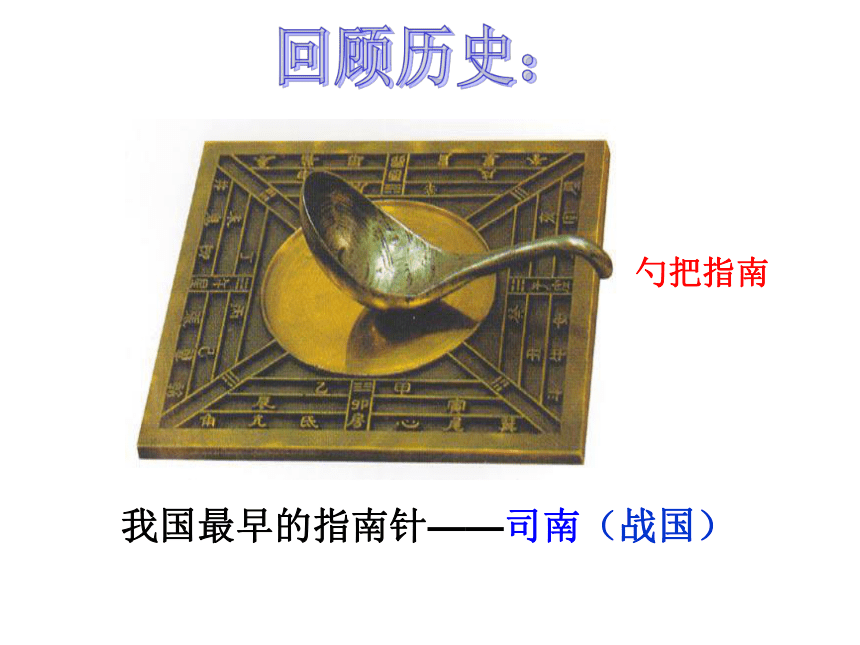

我国最早的指南针——司南（战国）
勺把指南
北宋后期，人们用磁石摩擦铁，发明了最早
的人造磁石，从此，指南工具也就有了新的发展
，指南针变成了磁针。
让磁铁去接近①大头针 ②铜块 ③铝块
④1元硬币 ⑤1角硬币 ⑥塑料 ⑦木头
⑧回形针 ⑨铁钉
能被磁铁吸引的物质是：＿＿＿＿____
①
④
⑧
⑨
磁性：
物体具有吸引铁、镍、钴 等物质的性质
磁体：
具有磁性的物体
■ 磁体与磁极
形状不同的磁体
猜一猜：
同一磁体不同部分的磁性强弱是否一样?
想一想：磁性强弱可用________________来显示。
被吸引的细铁屑或大头针数目多少
把铁屑均匀地铺在白纸上，将条形磁体或马
蹄形磁体依次平放在铁屑上，然后将磁体提起，
观察现象。
结论：磁体 的磁性最强， 的磁性最弱。
两端
中间
磁极：
磁体上磁性最强的部位
一个磁体有两个磁极，那么如何命名呢？
小磁针静止后的位置总是指向 方向。静止时指向地理北方的那个磁极叫 ，指向地理南方的那个磁极叫 。
南北
北极（N极）
南极（S极）
如图，把两块条形磁体用细线悬挂起来，并让
它们彼此靠近时，将会发生什么现象？
实验次数
小磁针磁极
磁铁磁极
实验现象
1
N
S
2
N
N
3
S
S
4
S
N
吸引
吸引
排斥
排斥

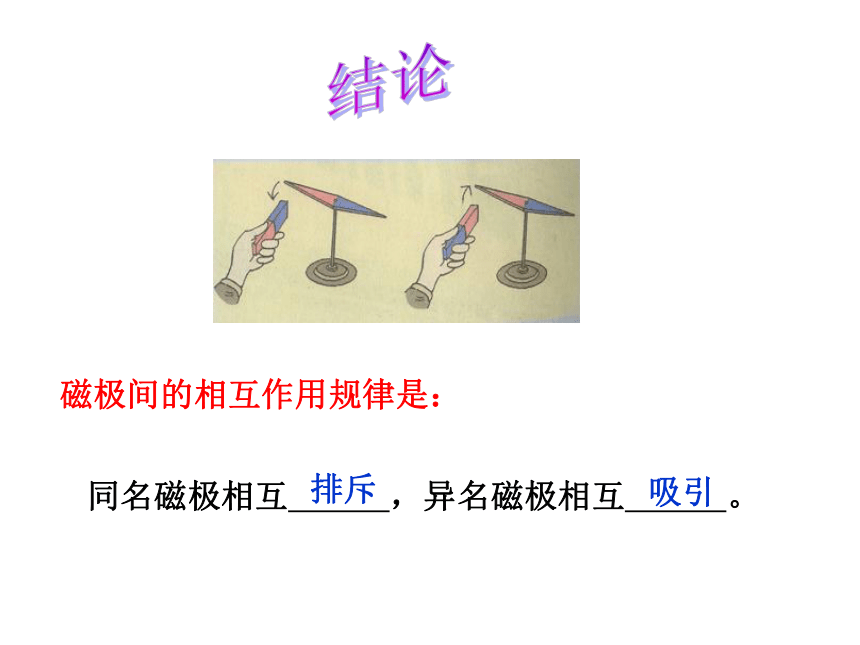

结论
磁极间的相互作用规律是：
同名磁极相互 ，异名磁极相互 。
排斥
吸引
请查找有关资料，了解如果磁体被分割成两段
或几段后，每一段磁体上是否仍然有N极和S极。
任何一段磁体上都有N极和S极
应用：磁悬浮列车
原理：
根据磁极间相互作用规律制成
1.两外形完全相同的铁棒和条形磁铁，如何鉴别它们？
课堂练习：
（1）看能否吸引铁
（2）细线悬挂起来，看是否能始终指向南北方向
（3）用已知的条形磁体的两磁极分别靠近，看是
否始终是吸引
2.如图，不知是否有磁性的A、B两端靠近时：
（1）若它们相互吸引，则：A_______磁性，
B_________磁性。
（2）若它们互相排斥，则: A_______磁性，
B_________磁性。
（3）若它们既不吸引也不排斥，则A_____
磁性，B________磁性。
（以上填“有”、“没有”或“可能有”）
可能有
可能有
有
有
没有
没有
3. 两块外形完全相同的条形物体A和B，为了判
断它们是否具有磁性，某同学把B的一端靠近
A的中部，如图所示：
（1）若它们相互吸引，则：A_______磁性，
B_________磁性。
（2）若它们既不吸引也不排斥，则A______
磁性，B________磁性。
（以上填“有”、“没有”或“可能有” ）
有
可能有
可能有
没有
■ 磁化
如图，在大头针上方固定一铁棒，观察其能否
把大头针吸引上来：________。将一块条形磁铁从
上方靠近铁棒，观察铁棒能否把大头针吸引上来：_______。如果把条形磁铁拿开，观察到的现象是______________。
不能
能
大头针落下
磁化：
使原来没有磁性的物体得到磁性的过程
磁性材料：
软磁体：
硬磁体：
能够被磁化的材料。
如：铁、镍、钴
磁化后磁性很快就消失
的磁性材料。如：铁棒
磁化后磁性能够长久保持
的磁性材料，也叫永磁体。如：钢棒
用磁体在钢棒上沿同一方向摩擦多次，钢棒的磁性能长久保持。
铁或钢被磁化后变成了磁体，它的
磁极有什么特点？
思考
N
S
N
S
靠近的磁极磁化出异名磁极
磁化技术有哪些应用？
1.磁体和磁极
（1）磁性：能吸引铁质物体
（2）磁体：具有磁性的物体
南极（S）：指南方的磁极
北极（N）：指北方的磁极
（5）磁化：没有磁性→有磁性
（3）磁极
（4）磁极间相互作用规律：
同名磁极相互排斥，异名磁极相互吸引
小结
知识冲浪
1.物体能够吸引含铁质物体的性质，叫做_____。
具有这一性质的物体叫做_____。
磁性
磁体
2.用一根细线系在一根条形磁铁的中间，悬挂在
空中保持静止，可发现条形磁铁总是指向
_________方向，条形磁铁的N极指______，
S极指_______。
南北
北
南
3.把一根条形磁铁与一堆细铁屑充分接触后取出，
发现条形磁铁的两端吸引的铁屑最多，而中间
几乎没有。这一现象说明_________________。
磁体磁性两端最强，中间最弱
4.如图，小磁针静止在条形磁铁的上方，标出小
磁针的南北极。
N
S
拓展提升
5.有两根大头针被磁铁一端吸引，悬在磁铁下
方，如下图所示的四幅图中能正确反映实际
情况的是 （ ）
A
6.如图所示，在水平地面上的磁体上方，有挂在
弹簧测力计上的小磁体（下部N极）。小辉提
着弹簧测力计向右缓慢移动，挂在弹簧测力计
上的小磁体下端，沿图示水平路线从A缓慢移
到B。则弹簧测力计示数随位置变化的情况是
（ ）
C
谢谢
第1节 指南针为什么能指方向
复习：
1.磁体：具有吸引＿＿＿＿＿＿性质的物体。
2.磁极：任何磁体都具有磁性＿＿＿＿＿的两
极，即＿＿＿＿极和＿＿＿＿极。
3.磁极间的相互作用规律：同名磁极互相
＿＿＿＿，异名磁极互相＿＿＿＿＿＿。
铁、钴、镍
最强
北（N）
南（S）
排斥
吸引
活动体验：
1.小磁针转动说明它受到了什么作用?为什么？
2.磁体是通过什么对小磁针产生力的作用的？
其施力物体是哪个呢?
力（磁力）：因小磁针运动状态改变了
看不见摸不着的物质
另一磁体
这种特殊的物质叫磁场
■ 磁场
磁场：
磁体周围存在一种物质，看不见、摸不着，对放入其中的磁体产生力的作用，我们把它叫做磁场。
磁场的基本性质：
当磁铁靠近小磁针时，磁铁对小磁针的作
用力就是通过磁体周围空间存在的＿＿＿＿来
传递，而使小磁针发生了偏转。
磁场
磁场对放入其中的磁体会产生力的作用
磁场对放入其中的磁体有力的作用，力是
有方向的，那么磁场有没有方向呢？
思考：
把若干个小磁针放在磁体周围不同位置，发现
小磁针的＿＿＿＿＿不同，说明磁体周围的磁场是
有＿＿＿＿＿的。
指向
方向
那么如何规定磁场的方向呢？
小磁针涂黑的一端表示北极
磁场方向
磁场方向
规定：在磁场中的任意一点，小磁针静止时北极
所指的方向就是该点的磁场方向。
2.磁场
（1）定义：在磁体周围存在一种特殊物质，
这种特殊物质叫做磁场。
（2）性质：磁场对放入其中的磁体会产生磁力
的作用。
（3）方向＝该点小磁针静止时北极所指的方向
＝与该点小磁针静止时南极所指的方
向相反
那么，又如何用模型来方便的描述磁场呢？
在一块玻璃板上均匀地撒上铁屑，下面
放上一块条形磁铁和蹄形磁铁，轻敲玻璃板，
观察磁体周围铁屑的分布。
我发现：
解释：
细铁屑在磁场中被磁化成一枚枚的小磁针，
从而显示出各点的磁场分布。
■ 磁场的描述——磁感线
磁感线：用来描述磁场的分布和方向的带箭头的假想曲线。
磁感线有什么特点？
思考
（3）是_____的线，实际不存在。
假想
（5）在磁体外部，磁感线由___极到____极。
N
S
（1）磁感线的箭头表示磁场_____。
方向
（2）磁感线的疏密表示磁场的_____，
越密表示该点磁场越_____。
强弱
强
（4）磁感线的方向就是该点小磁针_____北极的
方向，也就是小磁针静止后_______指向。
受力
北极
（6）磁感线不相交，因为在空间每一点只有____
磁场方向。磁感线是闭合的曲线。
一个
我来试一试
条形磁体的磁感线画法：
注意：
1.磁体外部的磁感线应从N极出来， S极进去；
2.磁感线不能相交；
3.磁感线是闭合的曲线；
蹄形磁体的磁感线画法：
异名磁极间的磁场分布：
异名磁极间的磁感线画法：
同名磁极间的磁场分布：
S
S
同名磁极间的磁感线画法：
3.磁感线
（1）磁体周围的磁感线从磁体的北极出来，
回到磁体的南极。
（2）磁感线是闭合又不相交的曲线，
密的地方磁场强，疏的地方磁场弱。
（3）磁感线是为了描述磁场而假想的曲线，
实际上不存在的。
（4）磁场方向＝小磁针北极受力方向＝与南极
受力方向相反＝小磁针北极指向＝与南极
指向相反＝磁感线方向。
像科学家一样推测
小磁针为什么总是一极指向北方?
思考
小磁针总是有一极指向北方
地球表面一定有指向北方的磁场
这磁场可能来自于地球本身
地球是一个磁体
1.地磁场形状与什么相识？
2.地磁场的方向与地理的南北极位置有什么关系？
3.我国最早提出地磁场存在的科学家是谁？
1.地磁的北极在地理位置南极附近，
地磁的南极在地理位置北极附近。
2.地理两极与地磁两极并不重合，水平放置
的磁针N极的指向，跟向北地理子午线（经
线）并不一致，其间有一交角----磁偏角
4.地磁场
（1）定义：地球产生的磁场。
地球是一个巨大的磁体。
（2）特点：地磁的北极在地理的南极附近，
地磁的南极在地理的北极附近
知识冲浪
1.磁感线可以形象而又方便地表示磁体周围各点
的________方向。磁铁周围的磁感线都是从磁
铁______极出来，回到磁铁的________极。
2.地球本身是一个巨大的磁体。地磁的南极在地
理_____极附近。
磁场
北
南
北
3.把下列物体放在磁场中，不会受到磁力作用
的是 （ ）
A.镍棒 B.铜棒 C.铁片 D.小磁针
C
4.磁体周围磁感应线的分布情况是 （ ）
　A.在一个平面上；
　B.在磁体周围的空间；
　C.磁感应线的分布都是均匀的；
D.以上没有正确的。
B
5.关于地磁场，下列说法中正确的是 （ ）
　A.地磁两极跟地理两极完全重合；
　B.世界上第一个论述磁偏角的科学家是我国的
张衡　
C.地磁场的磁感应线是从地理南极出发，回到
地理北极
　D.以上没有正确的
D
6.有关磁感应线，下列说法中正确的是 （ ）
　A.磁场是由磁感应线组成的；
B.在磁体周围能清楚地看到磁感应线；
C.磁感应线是没有方向的；
D.磁感应线是假想的，实际上并不存在。
D
7.磁场的基本性质是指 ( )　
A.能使小磁针发生偏转；
　B.能够吸引铁、钻、镍等物体的性质；
　C.能够产生磁感应线；
　D.能对放在其中的磁体产生磁力的作用
D
8.如图所示,描述磁场的磁感线正确的 ( )????
A.甲图 B.乙图 C.丙图 D.丁图
C
9.标出图中各磁体的N极和S极:
S
N
S
S
S
N
10.图中所示的是小磁针静止时的指向，由此画
出磁感应线的方向和标出各磁体的N、S极。
S
S
N
N
N
S
再见
