1.6 家庭电路 一课一练（含解析）.doc

中小学教育资源及组卷应用平台

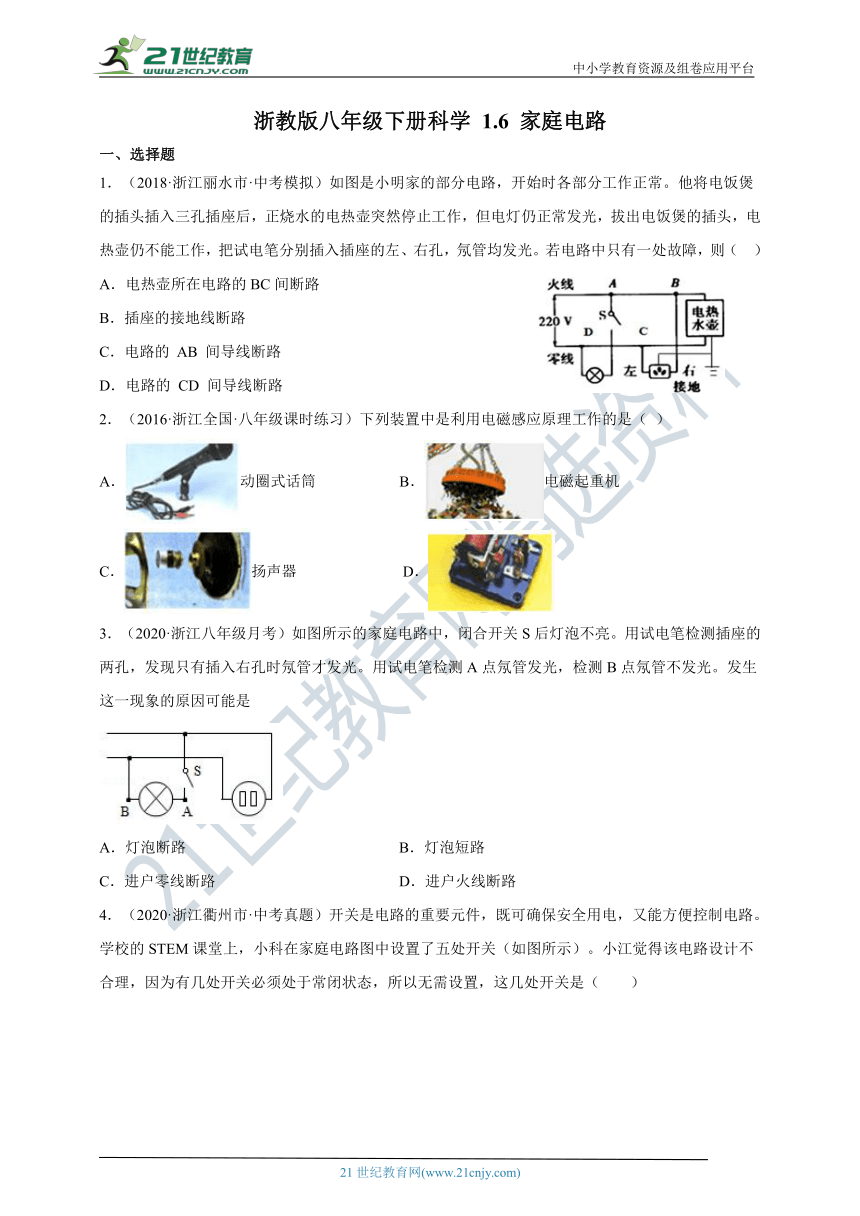

浙教版八年级下册科学
1.6
家庭电路
一、选择题
1．（2018·浙江丽水市·中考模拟）如图是小明家的部分电路，开始时各部分工作正常。他将电饭煲的插头插入三孔插座后，正烧水的电热壶突然停止工作，但电灯仍正常发光，拔出电饭煲的插头，电热壶仍不能工作，把试电笔分别插入插座的左、右孔，氖管均发光。若电路中只有一处故障，则（
）
A．电热壶所在电路的BC间断路
B．插座的接地线断路
C．电路的
AB
间导线断路
D．电路的
CD
间导线断路
2．（2016·浙江全国·八年级课时练习）下列装置中是利用电磁感应原理工作的是（
）
A．动圈式话筒
B．电磁起重机
C．扬声器
D．
3．（2020·浙江八年级月考）如图所示的家庭电路中，闭合开关S后灯泡不亮。用试电笔检测插座的两孔，发现只有插入右孔时氖管才发光。用试电笔检测A点氖管发光，检测B点氖管不发光。发生这一现象的原因可能是
A．灯泡断路
B．灯泡短路
C．进户零线断路
D．进户火线断路
4．（2020·浙江衢州市·中考真题）开关是电路的重要元件，既可确保安全用电，又能方便控制电路。学校的STEM课堂上，小科在家庭电路图中设置了五处开关（如图所示）。小江觉得该电路设计不合理，因为有几处开关必须处于常闭状态，所以无需设置，这几处开关是（
）
A．1、2
B．1、4
C．2、4
D．3、5
5．（2016·浙江全国·八年级课时练习）家庭电路中需要安装一个“一开三孔”开关（即一个开关和一个三孔插座连在一起）要求插座能单独使用，开关能控制电灯且符合安全用电原则，从实物反面观察，如图所示的几种接线中符合要求的是（
）
A．
B．
C．
D．
6．（2017·浙江衢州市·九年级月考）小明同学寒假在家看电视时，将一个电暖器拿出来取暖；当他将插头插入插座中时，听到“叭”的一声，同时从插座中冒出一股黑烟，电视机和电灯也都熄灭了，这个现象首先会导致的结果是
A．电视机烧坏了
B．空气开关断开了
C．电暖器烧坏了
D．灯丝烧断了
7．（2019·杭州市公益中学）以下说法正确的是(
)
A．图甲中将试电笔笔尖与火线(220V)接触,手不接触金属帽,氖管也会发光
B．图乙中三孔插座中的“①”与用电器的金属外壳相连
C．图乙中三脚插头中的“①”与火线相连
D．图丙中若某人不小心触碰到火线裸露处,会导致I1>I2
8．（2019·浙江八年级期末）该家庭常用插线板上的指示灯在开关闭合时会发光,插孔正常通电.如果指示灯损坏，开关闭合时插孔也能正常通电，选项中主要元件间连接方式正确的是（
）.
A．
B．
C．
D．
9．（2019·浙江九年级一模）小明家在新家装修时，家庭电路安装好后，电工为了检验电路中是否存在短路现象，准备去掉熔断丝，在熔断器上接一试验灯泡进行诊断，下列判断错误的是（　　）
A．闭合开关，试验灯泡和灯L都发光，但都较暗，说明灯L发生了短路
B．闭合开关，试验灯泡和灯L都发光，但都较暗，说明电灯所在的支路正常
C．没有闭合开关，试验灯泡和灯L都发光，但都较暗，说明开关发生了短路
D．没有闭合开关，试验灯泡就正常发光，其它电灯不亮，说明干路发生了零火线相碰
10．（2020·浙江杭州市·八年级期末）家里一盏电灯突然熄灭，用试电笔（又名“测电笔”）分别测试电路中的A．B．C．d四点（如图所示），只有测a点时氖管发光，若电路中只有一处故障，则故障可能是（）
A．进户零线断路
B．灯泡L断路
C．开关S接触不良
D．导线cd断路
二、填空题

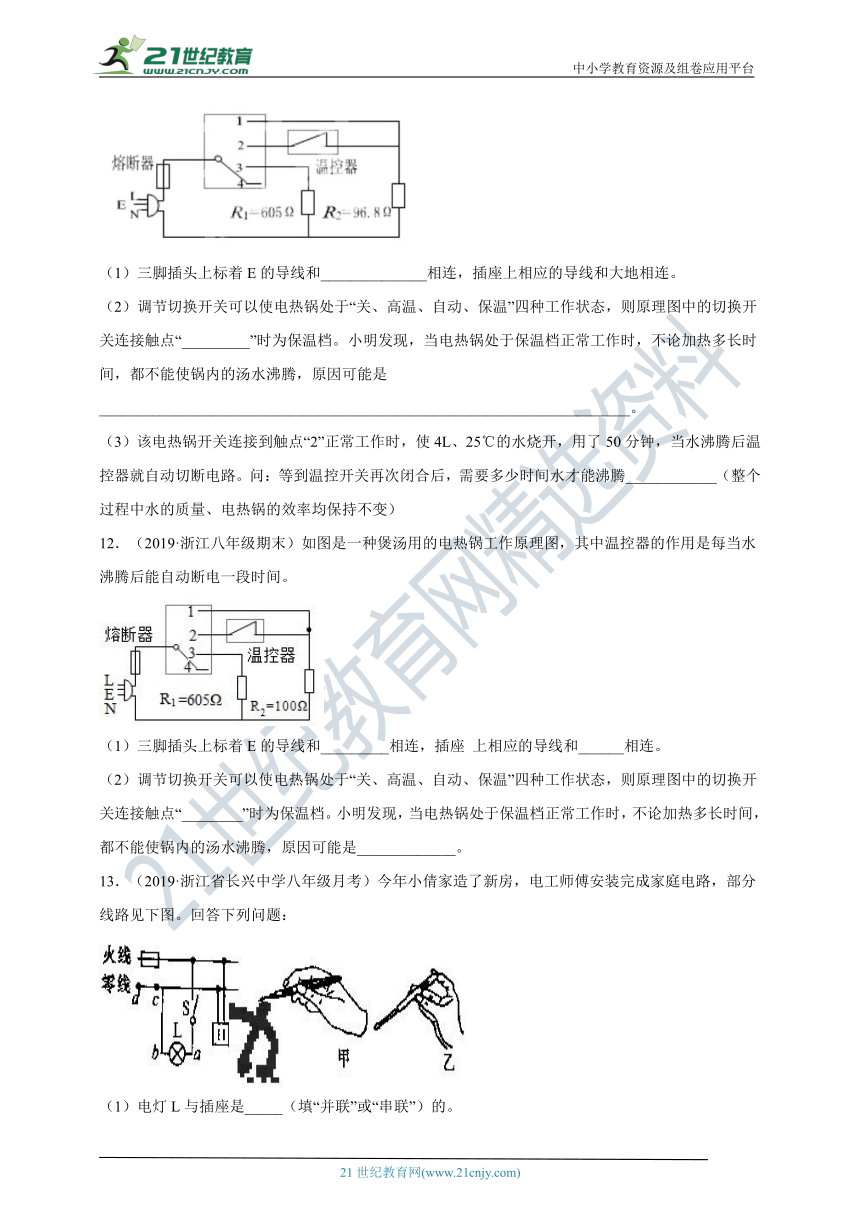

11．（2014·浙江湖州市·九年级月考）下图是一种煲汤用的电热锅工作原理图，其中温控器的作用是在标准气压下每当水沸腾后就能自动断开，直到温度降到80℃时又重新闭合。电热锅的部分参数如下表所示。
（1）三脚插头上标着E的导线和______________相连，插座上相应的导线和大地相连。
（2）调节切换开关可以使电热锅处于“关、高温、自动、保温”四种工作状态，则原理图中的切换开关连接触点“_________”时为保温档。小明发现，当电热锅处于保温档正常工作时，不论加热多长时间，都不能使锅内的汤水沸腾，原因可能是______________________________________________________________________。
（3）该电热锅开关连接到触点“2”正常工作时，使4L、25℃的水烧开，用了50分钟，当水沸腾后温控器就自动切断电路。问：等到温控开关再次闭合后，需要多少时间水才能沸腾____________（整个过程中水的质量、电热锅的效率均保持不变）
12．（2019·浙江八年级期末）如图是一种煲汤用的电热锅工作原理图，其中温控器的作用是每当水沸腾后能自动断电一段时间。
（1）三脚插头上标着E的导线和_________相连，插座
上相应的导线和______相连。
（2）调节切换开关可以使电热锅处于“关、高温、自动、保温”四种工作状态，则原理图中的切换开关连接触点“________”时为保温档。小明发现，当电热锅处于保温档正常工作时，不论加热多长时间，都不能使锅内的汤水沸腾，原因可能是_____________。
13．（2019·浙江省长兴中学八年级月考）今年小倩家造了新房，电工师傅安装完成家庭电路，部分线路见下图。回答下列问题：
（1）电灯L与插座是_____（填“并联”或“串联”）的。
（2）小倩根据所学知识，想借助测电笔验收安装是否正确。在使用测电笔时，_____（填“甲”或“乙”）的使用方法是正确的。
（3）检测时，首先只闭合开关S，发现灯不亮，她用测电笔插进插座的两孔，氖管均发光。造成这一现象的原因可能是（_______）
A．插座发生短路
B．进户的火线断路
C．cd间断路
D．ab间断路
（4）排除故障后，将一个电阻为55Ω的用电器插入插座单独工作，此时通过保险丝的电流为多少？_____
14．（2017·浙江全国·八年级课时练习）断路器因方便、安全，被越来越广泛使用。如图所示是断路器的工作原理，当电流过大时，它的工作顺序是
①簧锁装置脱开
②电流过大，双层金属片发热过多
③触点断开
④双层金属片弯曲，触动簧锁装置
A．①②③④
B．④②③①
C．②④①③
D．②④③①
15．（2020·全国九年级专题练习）某同学发现厨房里每次使用完电饭锅都要将插头从插座上拔下来，非常地不方便，于是买来了如图甲
的插座。图乙是该插座背面的接线示意图，其中
d
线是_____________________
(选填“火线”或“零线”)，该插座
在开关设计上存在的不足是
___________。
16．（2019·湖州市南浔区南浔锦绣实验学校九年级一模）小星学习电学知识后，想在家里安装一盏照明灯和一个三孔插座，他设计的电路如图所示，图中虚线框A和B内分别接入开关或灯泡，则虚线框A内应接______
，图中三孔插座的插孔______（选填“a”、“b”或“c”）应与地线相连。当小星把断开开关的台灯插头插入图中的三孔插座时，图中的灯泡突然熄灭，保险丝熔断，故障的原因是电路中发生_______（选填“短路”或“断路”）。
17．（2014·浙江台州市·八年级期中）家庭电路的电压是__________，我国电网以交流电供电，频率为________赫。
家庭电路的两条进户线分别叫做火线和零线，生活中我们常用______________(工具)来辨别它们。安全用电的原则：_____________________________、_____________________________。
三、探究题
18．（2016·浙江丽水市·九年级月考）用空调的制冷和送风是交替进行的，某空调处于制冷状态时的功率P1是2．2kW，送风状态的功率P2是0．22kW，测得此空调在某段时间内的电功率随时间的关系如图所示。
（1）空调在前5min内处于什么状态？此时通过它的电流是多少？
（2）这台空调1小时消耗的电能是多少度？
（3）在高温天气，庭电路的电压往往过低，由于家庭电路的电压过低而使空调不能启动，为了安全用电，许多家庭铺设了空调专线。请你简述家庭电路电压过低的原因。
19．（2016·浙江全国·八年级课时练习）表提供了一组部分人的人体电阻平均值数据：
测量项目
完全干燥时
出汗或潮湿时
编号
电阻
编号
电阻
手与手之间的电阻
①
200kΩ
④
5kΩ
手与脚之间的电阻
②
300kΩ
⑤
8kΩ
手与塑料鞋底之间的电阻
③
8000kΩ
⑥
10kΩ
根据上表回答以下问题：
（1）赤脚情况下，干燥时的电阻大约是潮湿时电阻的_________倍；
（2）若人的安全电流在25mA以下，当人在家庭电路中触电，以上哪几项是十分危险的________？（填编号）；
（3）曾有自称是具有特异功能的“大师”，他让十多个人手拉着手，站在木地板上，两端的人分别裸手握住连接火线和零线的金属丝进行特异功能表演。表演开始时，“大师”对队伍“发功”，后接通电源，竟然发现队伍中的人全部安然无恙。于是“大师”宣布说是特异功能作用的结果。实际上，每人两手间的平均电压_________（填“大于”、“等于”或“小于”）一般情况下人体的安全电压值。由计算可知，上述表演_________（填“能”或“不能”）证明这位“大师”有特异功能。
20．（2019·浙江九年级一模）有一种磁性非金属材料叫铁氧体，某同学研究铁氧体的磁性与温度的关系。他在恒温箱顶部固定一个铁氧体，然后在铁氧体下方放一磁铁，实验现象如图5（a）所示，然后改变恒温箱的温度，观察到的现象如图5（b）、（c）所示。
（1）根据图（a）、（b）和（c）及相关条件可以归纳得出结论：__________。
（2）自动电饭锅就应用到了以上结论，图为电饭锅的原理图，安装在发热盘（锅底）中央的温控器内部装有铁氧体、永磁体、弹簧等元件。煮米饭时，两个金属触点______（选填“接触”或“断开”），加热元件工作；当锅底的温度升高到某温度时，永磁体与铁氧体______（选填“分开”或“吸引”），加热元件停止工作。
21．（2019·杭州市文澜中学八年级一模）光敏电阻在各种自动化装置中有很多应用，小强用它设计了一种“智能家居照明灯”电路，如图甲所示（电磁继电器线圈的电阻不计）。
（1）导线________（选填“A”或“B”）连接家庭电路中的火线。
（2）小强的设计要求是：“智能家居照明灯”在天暗时自动点亮，天亮时自动熄灭。那么他选择的光敏电阻阻值大小应随光照强度的减弱而___
（3）保持光照强度不变，闭合开关S后，滑片P由a端向b端移动过程中，电流表示数I与电压表示数U的关系如图乙所示。计算滑动变阻器的最大阻值是多少欧______（电源电压U0不变）。
答案部分
1．D
【解析】
【详解】
电灯仍正常工作，说明不是保险丝烧坏了，没有发生短路，而把测电笔分别插入插座的左右插孔，氖管均能发光，说明火线有电，而零线开路了，且是在C、D之间开路，故ABC错误，D正确。
2．A
【分析】
闭合电路的一部分导体在磁场中做切割磁感线运动时，会产生感应电流；明确选择项中提到的这四个电学设备的制成原理，然后与题目要求对应，从而可以得到答案．
【详解】
A.
麦克风(动圈式话筒)工作时，即人说话的声音使得线圈在磁场中运动，结果是产生电流，利用电磁感应现象原理，符合题意；
B.
电磁起重机是利用了电流的磁效应，不符合题意；
C.
扬声器是利用通电导线在磁场中受力的作用的原理制成的，不符合题意；
D.
电磁继电器是利用电流的磁效应的原理制成的，不符合题意。
故选A.
3．A
【详解】
开关S闭合，试电笔检测插座只有右孔氖管发光，说明火线、零线没有故障；试电笔检测A点氖管发光，说明灯泡到火线没有故障；检测B点氖管不发光，且灯泡不亮，说明B点到A点间断路，即灯泡断路。
故选A。
4．C
【详解】
在家庭电路中，电路的总开关应该接在干路中，在电能表之后，故1合理；
三孔插座中，中间的孔接地，不要开关控制，故2是不合理的；
三孔插座的右孔接的是火线，开关3控制的是火线，故3合理；
控制灯泡的开关应该接在火线和灯泡之间，不能接在零线与灯泡之间，故4不合理，5合理。
综上所述，无需设置的是2、4。
故选：C。
【点睛】
本题考查了家庭电路的连接方法，为了用电安全，开关必须要控制火线，当开关断开时，用电器不带电。
5．B
【详解】
A．三孔插座上面的插孔应该接地，但图中连接了火线。此方法错误；故A不符合题意；
B．从实物的反面观察，B图满足三孔插座左孔接零线，右孔接火线，上孔接地线；控制灯泡的开关与火线相连，灯泡外壳与零线连接。此方法正确。故B符合题意；
C．控制灯泡的开关应该接火线，图中灯泡直接接在火线上。此方法错误；故C不合题意；
D．三孔插座的左右两孔都与零线相连。此方法错误；故D不符合题意
6．B
【详解】
ACD．家庭电路中各用电器之间是并联电路，各支路间互不影响，因此当将插头插入插座中时，听到“叭”的一声。同时从插座中冒出一股黑烟，虽然电视机和电灯也都熄灭了，但它们并没有损坏，因此选项A.
C.
D选项不符合题意。
B．
当他将插头插入插座中时，听到“叭”的一声，可能是引起短路造成的，短路时，电路中电流过大，会导致熔断器自动切断电路或空气开关断开，所以B选项符合题意。
7．D
【解析】
【详解】
A.
使用测电笔时，手接触笔尾金属体，笔尖接触被测导线，氖管发光的可以判断导线是火线，氖管不发光的是零线．如果手不接触笔尾金属体，无论笔尖金属体接触火线还是零线，氖管都不发光，故A错误；
BC.
三孔插座的孔①接地线，孔②接零线，孔③接火线。三脚插头的①号脚与用电器外壳相连，当三脚插头插入三孔插座时，三脚插头的①号脚与三孔插座的①号相连，即：使金属外壳与大地相连通，这样若金属外壳的用电器外壳万一带电，电流会通过地线导入大地，防止造成触电事故的发生，故BC错误。
D.
如果站在地上的人不小心接触了火线，电流经过人体流入大地，漏电保护器会迅速切断电流，对人身起到保护作用；故D正确。
8．D
【解析】
【详解】
插线板上的指示灯在开关闭合时会发光，插孔正常通电，说明开关同时控制灯泡和插座，灯泡和插座之间可能是串联，也可能是并联，如果两者并联，开关应该在干路上；如果指示灯损坏，开关闭合时插孔也能正常通电。说明灯泡和插座之间是并联的。
故D正确.
9．A
【解析】
【详解】
AB．闭合开关，试验灯泡和灯L都发光，说明干路和支路都是通路，两灯都较暗，说明两灯都分电压，故干路和支路都正常，故A错误，B正确；
C．
没有闭合开关，试验灯泡和灯L都发光，但都较暗，说明开关开关不起作用，发生了短路，故C正确；
D．
没有闭合开关，试验灯泡就正常发光，说明干路是通路，其它电灯不亮，说明支路没接通，故说明干路发生了零火线相碰，故D正确。
10．C
【详解】
用试电笔接触电路中的a、b、c、d四点时，只有测a点时氖管发光，说明a点与火线是接通的，b、c、d三点与火线间断开，所以故障可能是开关处断路或开关接触不良，故C正确，ABD错误。
11．电饭锅的金属外壳
3
电流产生的热量小于散失的热量
800s
【详解】
(1)[1]E导线和电饭锅的金属外壳相连，插入插座时，与大地连接；
(2)[2]由图提供的信息知道R1>R2，根据电功率公式P=可知，当U不变时，电阻越小，功率越大，所以当开关连接触点3时，消耗的电功率最小，处于保温状态；
[3]当电热锅处于保温档正常工作时，不论加热多长时间，都不能使锅内的汤水沸腾，原因是电流产生的热量小于散失的热量，不能使水温升高。
(2)[4]该电热锅开关连接到触点“2”正常工作时，消耗的电功率最大，处于加热状态；
已知加热功率P=500W，由P=可得使4L、25℃的水烧开消耗电能：
W=Pt=500W×50×60s=1.5×106J，
由ρ=可得水的质量：
m=ρ水V=1.0×103kg/m3×4×10?3m3=4kg，
水吸收的热量：
Q吸=cm△t=4.2×103J/(kg?℃)×4kg×(100℃?25℃)=1.26×105J，
电热锅的效率:
η=×100%=×100%=84%
等到温控开关再次闭合后，
水沸腾吸收热量：
Q′吸=cm△t=4.2×103J/(kg?℃)×4kg×(100℃?80℃)=3.36×105J，
因电热锅的效率不变，消耗电能：
W′=
==4×105J，
由P=可得，所需时间：
t′===800s.
12．电饭锅的金属外壳
大地
3
电流产生的热量小于散失的热量
【详解】
(1)[1][2]E导线和电饭锅的金属外壳相连，插入插座时，与大地连接；
(2)[3]由图提供的信息知道R1>R2，根据电功率公式P=可知，当U不变时，电阻越小，功率越大，所以当开关连接触点3时，消耗的电功率最小，处于保温保温状态；
[4]当电热锅处于保温档正常工作时，不论加热多长时间，都不能使锅内的汤水沸腾，原因是电流产生的热量小于散失的热量，不能使水温升高。
13．并联
乙
C
4A
【详解】
(1)[1]由图可知，电灯L与插座互不影响，是并联的。
(2)[2]在使用测电笔时，人体要与测电笔的尾部金属接触，所以乙的使用方法是正确的。
(3)[3]测电笔测试插座的两孔，氖管都发光，说明两孔与火线是连通的，故只可能是零线断了。即cd间断路，故C符合题意；
(4)[4]通过保险丝的电流：
I===4A.
14．C
【详解】
断电器的作用是电路过负荷时自动切断电源，断电器的构造是两片膨胀系数不同的金属片构成，电流过大时膨胀系数大的先膨胀，起到切断电源的作用．热继电器动作后有人工复位和自动复位．
当电磁继电器的电流过大时，双层金属片发热过多，双层金属片会弯曲，触动簧锁装置，簧锁装置会脱开，于是触点断开。
故选C.
15．零
只设计了一个开关，无法独立控制用电器
【解析】
【详解】
第一空．由图乙可知，图中ｅ线与开关相连，是火线，f线是地线，则图中ｄ线应该是零线；
第二空．该插座只设计了一个开关，无法独立控制用电器。
16．灯泡
b
短路
【详解】
开关应接在灯与火线之间，这样开关断开后，电灯就与火线断开，因此开关应接在B处，灯泡应接在A处；根据三孔插座的正确接法可知，b应与地线相连，c应与火线相连，a与零线相连。
断开开关的台灯插头插入插座时，图中的电灯熄灭，保险丝熔断，说明电路中电流过大，发生短路现象。
17．220V
50
测电笔
不接触低压带电体
不靠近高压带电梯
【详解】
[1][2]据课本知识可知，家庭电路的电压是220V，我国电网以交流电供电，频率为50赫.
[3]家庭电路的两条进户线分别叫做火线和零线，生活中我们常用测电笔来辨别它们。若测电笔发光即为火线，若不发光，即为零线；
[4][5]安全用电的原则是不靠近高压带电体，不接触低压带电体。
18．（1）1A（2）1.54kW?h（3）在高温天气，用电器过多，导致干路电流过大，输电线上的电压增大，家庭电路的电压过低，导致空调不能正常启动。
【详解】
（1）由图象可知，空调在前5min内的功率为0.22kW，处于送风状态，
根据P=UI可得，此时通过它的电流：
I===1A；
（2）由图象知，1h内空调制冷状态工作40min，送风状态工作20min，消耗的总电能为：
W=P制冷t制冷+P送风t送风=2.2kW×h+0.22kW×h=1.54kW?h；
（3）在高温天气，用电器过多，导致干路电流过大，输电线上的电压降增大，家庭电路的电压过低，导致空调不能正常启动；
19．40
④⑤
＜
不能
【详解】
(1)［1］从表中可得，手与手之间完全干燥时电阻为200kΩ，而潮湿时电阻为5kΩ；手与脚之间完全干燥时电阻为300kΩ，而潮湿时电阻为8kΩ；手与塑料鞋底之间完全干燥时电阻为400kΩ，而潮湿时电阻为10kΩ.所以干燥时电阻大约是潮湿时电阻的40倍。
(2)［2］由欧姆定律可得：①人体加220伏电压后,手与手之间干燥时电流为1.1×10?3A=1.1mA；
②人体加220伏电压后,手与脚之间干燥时电流为0.73×10?3A=0.73mA；
③人体加220伏电压后,手与塑料鞋底之间干燥时电流为0.0275×10?3A=0.0275mA；
④人体加220伏电压后,手与手之间潮湿时电流为4.4×10?2A=44mA；
⑤人体加220伏电压后,手与脚之间潮湿时电流为2.75×10?2A=27.5mA；
⑥人体加220伏电压后,手与塑料鞋底之间潮湿时电流为2.2×10?2A=22mA；
由以上电流数值可知，若对人的安全电流是25mA以下，④⑤是十分危险的。
(3)［3］［4］该实验中，相当于多个人串联，即每个人所分担的电压都是低于36V的，所以上述表演不能证明这位“大师”有特异功能。
20．铁氧体升高到一定温度，磁性将消失
接触
分开
【解析】
【详解】
(1)[1]铁氧体与磁铁有吸引现象，但温度升高到一定温度时没有吸引现象，说明铁氧体升高到一定温度，磁性将消失；
(2)[2]自动电饭锅，安装在发热盘(锅底)中央的温控器内部装有铁氧体、永磁体、弹簧等元件。煮米饭时，两个金属触点接触，加热元件工作；
[3]当锅底的温度升高到某温度时，对弹簧片的吸引力减小，弹簧片被弹回后，永磁体与铁氧体分开，加热元件停止工作。
21．A
增大
100Ω
【解析】
【详解】
（1）在家庭电路中，开关应接在灯泡和火线之间；据甲图可知，因为工作电路部分的开关与A点直接相连，所以A应该连接家庭电路中的火线；
（2）根据甲图可知，“智能灯”在天暗时自动点亮，说明这时电磁铁磁性减弱，衔铁在弹簧拉力作用下恢复原位，接通照明灯；因为电磁铁磁性减弱，说明控制电路部分电流变小，而光敏电阻的阻值变大，因此他选择的光明电阻的阻值应该随光照强度的减弱而增大；
（3）当滑片位于b端时，电路为光敏电阻的简单电路，电压表测电源的电压，由图可知电源的电压U=12V；
当滑片位于a端时滑动变阻器与光敏电阻串联，电压表测光敏电阻两端的电压，电流表测电路中的电流，
由图象可知，I=0.1A，U光敏=2V，
则电路中的总电阻R总===120Ω，
光敏电阻的阻值R光敏===20Ω，
滑动变阻器的最大阻值Rab=R总-R光敏=120Ω-20Ω=100Ω．
