第1章 电与磁（1-3节）知识点+练习 —2020-2021学年浙教版八年级科学下册讲义（含答案）

第1章
电与磁1-3节
知识点+练习

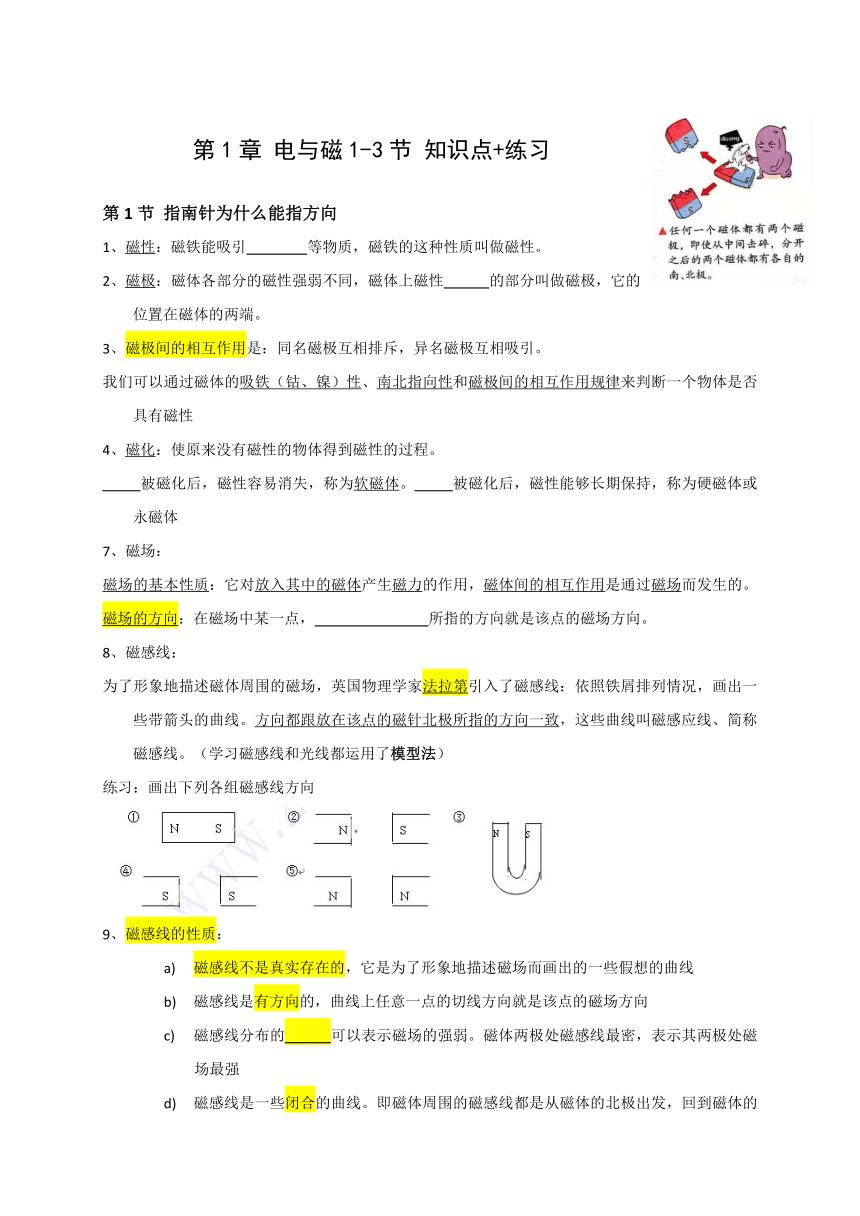

第1节
指南针为什么能指方向
1、磁性：磁铁能吸引
等物质，磁铁的这种性质叫做磁性。
2、磁极：磁体各部分的磁性强弱不同，磁体上磁性
的部分叫做磁极，它的位置在磁体的两端。
3、磁极间的相互作用是：同名磁极互相排斥，异名磁极互相吸引。
我们可以通过磁体的吸铁（钴、镍）性、南北指向性和磁极间的相互作用规律来判断一个物体是否具有磁性
4、磁化：使原来没有磁性的物体得到磁性的过程。
被磁化后，磁性容易消失，称为软磁体。
被磁化后，磁性能够长期保持，称为硬磁体或永磁体
7、磁场：
磁场的基本性质：它对放入其中的磁体产生磁力的作用，磁体间的相互作用是通过磁场而发生的。磁场的方向：在磁场中某一点，
所指的方向就是该点的磁场方向。
8、磁感线：
为了形象地描述磁体周围的磁场，英国物理学家法拉第引入了磁感线：依照铁屑排列情况，画出一些带箭头的曲线。方向都跟放在该点的磁针北极所指的方向一致，这些曲线叫磁感应线、简称磁感线。（学习磁感线和光线都运用了模型法）
练习：画出下列各组磁感线方向
9、磁感线的性质：
磁感线不是真实存在的，它是为了形象地描述磁场而画出的一些假想的曲线
磁感线是有方向的，曲线上任意一点的切线方向就是该点的磁场方向
磁感线分布的
可以表示磁场的强弱。磁体两极处磁感线最密，表示其两极处磁场最强
磁感线是一些闭合的曲线。即磁体周围的磁感线都是从磁体的北极出发，回到磁体的南极；在磁体的内部，都是从磁体的南极指向北极
空间任何两条磁感线绝对不会
，因为磁场中任何一点的磁场只有一个确定的方向

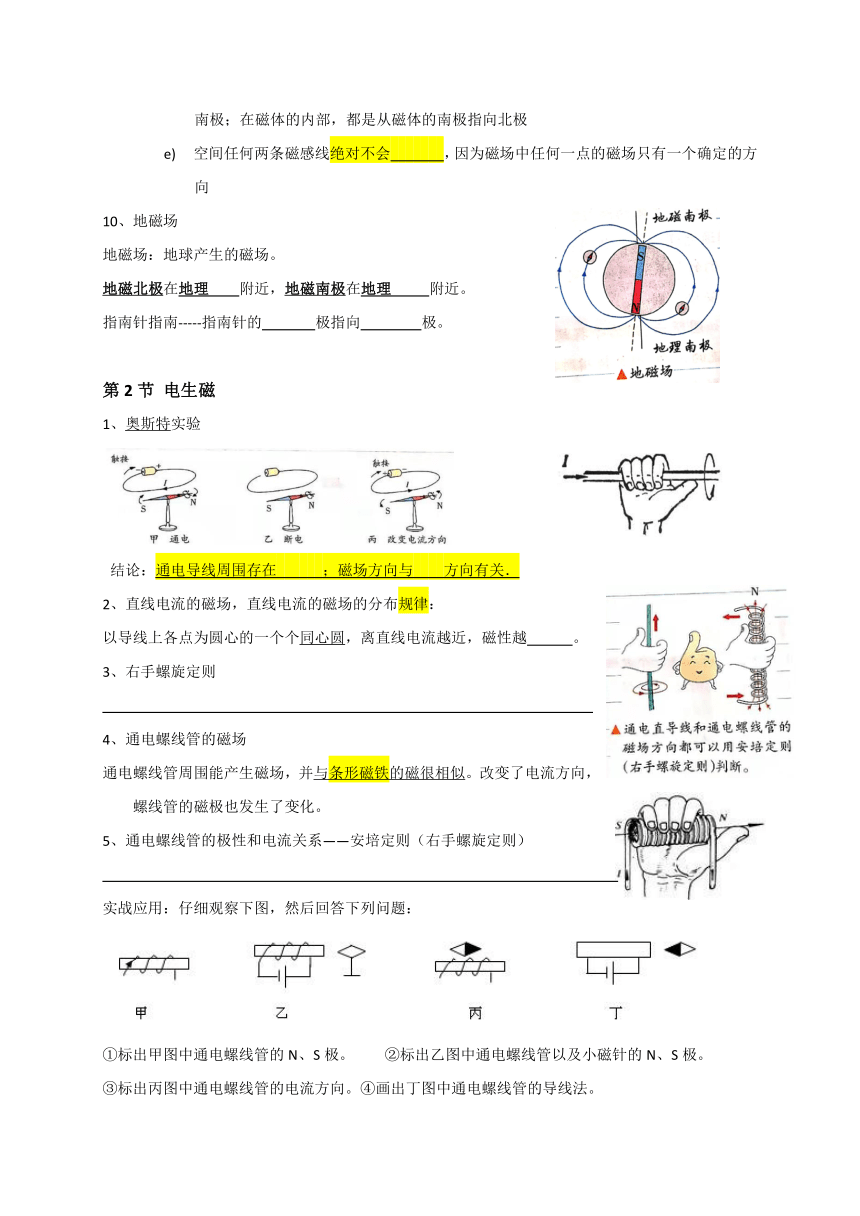

10、地磁场
地磁场：地球产生的磁场。
地磁北极在地理
附近，地磁南极在地理
附近。
指南针指南-----指南针的
极指向
极。
第2节
电生磁
1、奥斯特实验
结论：通电导线周围存在
；磁场方向与
方向有关．
2、直线电流的磁场，直线电流的磁场的分布规律：
以导线上各点为圆心的一个个同心圆，离直线电流越近，磁性越
。
3、右手螺旋定则
4、通电螺线管的磁场
通电螺线管周围能产生磁场，并与条形磁铁的磁很相似。改变了电流方向，螺线管的磁极也发生了变化。
5、通电螺线管的极性和电流关系——安培定则（右手螺旋定则）
实战应用：仔细观察下图，然后回答下列问题：
①标出甲图中通电螺线管的N、S极。
②标出乙图中通电螺线管以及小磁针的N、S极。
③标出丙图中通电螺线管的电流方向。④画出丁图中通电螺线管的导线法。
⑤写出小磁针的偏转方向
6、通电螺线管的磁性强弱由什么因素决定？
电磁线圈的
越多，通过线圈的
越大，线圈的磁性越强；
插入
，线圈的磁性大大增强。

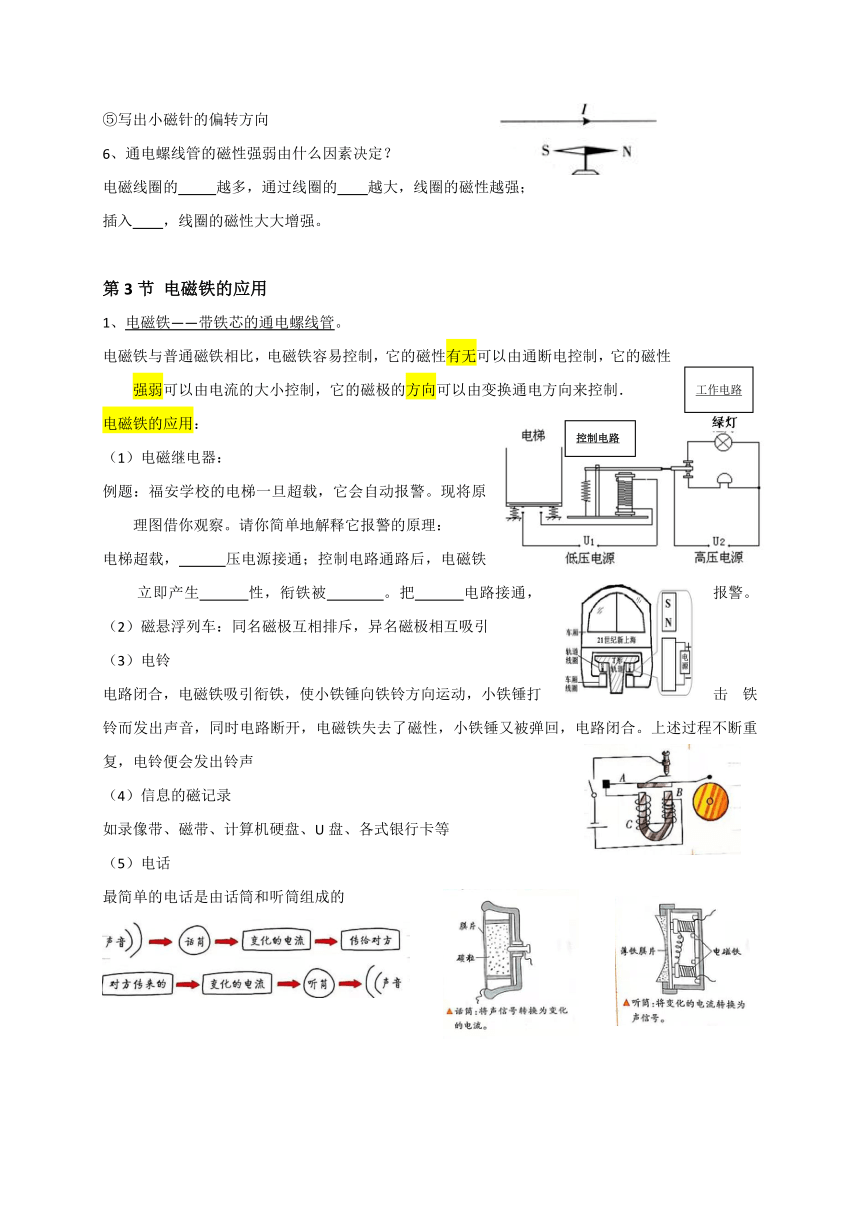

第3节
电磁铁的应用
1、电磁铁――带铁芯的通电螺线管。
电磁铁与普通磁铁相比，电磁铁容易控制，它的磁性有无可以由通断电控制，它的磁性强弱可以由电流的大小控制，它的磁极的方向可以由变换通电方向来控制．
电磁铁的应用：
（1）电磁继电器：
例题：福安学校的电梯一旦超载，它会自动报警。现将原理图借你观察。请你简单地解释它报警的原理：
电梯超载，
压电源接通；控制电路通路后，电磁铁立即产生
性，衔铁被
。把
电路接通，
报警。
磁悬浮列车：同名磁极互相排斥，异名磁极相互吸引
电铃
电路闭合，电磁铁吸引衔铁，使小铁锤向铁铃方向运动，小铁锤打击铁铃而发出声音，同时电路断开，电磁铁失去了磁性，小铁锤又被弹回，电路闭合。上述过程不断重复，电铃便会发出铃声
（4）信息的磁记录
如录像带、磁带、计算机硬盘、U盘、各式银行卡等
（5）电话
最简单的电话是由话筒和听筒组成的

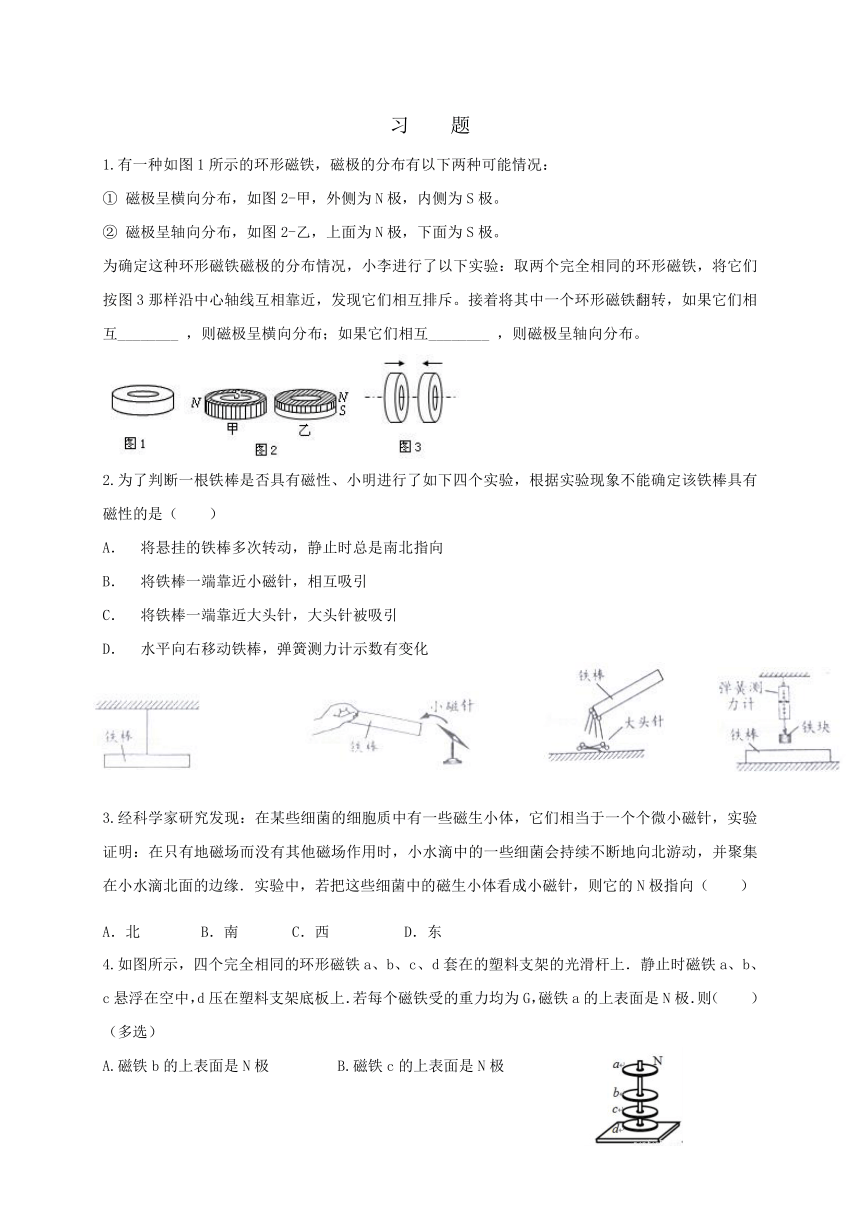

习
题
有一种如图1所示的环形磁铁，磁极的分布有以下两种可能情况：
①
磁极呈横向分布，如图2-甲，外侧为N极，内侧为S极。?
②
磁极呈轴向分布，如图2-乙，上面为N极，下面为S极。?
为确定这种环形磁铁磁极的分布情况，小李进行了以下实验：取两个完全相同的环形磁铁，将它们按图3那样沿中心轴线互相靠近，发现它们相互排斥。接着将其中一个环形磁铁翻转，如果它们相互________
，则磁极呈横向分布；如果它们相互________
，则磁极呈轴向分布。
为了判断一根铁棒是否具有磁性、小明进行了如下四个实验，根据实验现象不能确定该铁棒具有磁性的是（
）
A．?将悬挂的铁棒多次转动，静止时总是南北指向
B．?将铁棒一端靠近小磁针，相互吸引
C．?将铁棒一端靠近大头针，大头针被吸引
D．?水平向右移动铁棒，弹簧测力计示数有变化
3.经科学家研究发现：在某些细菌的细胞质中有一些磁生小体，它们相当于一个个微小磁针，实验证明：在只有地磁场而没有其他磁场作用时，小水滴中的一些细菌会持续不断地向北游动，并聚集在小水滴北面的边缘．实验中，若把这些细菌中的磁生小体看成小磁针，则它的N极指向（
）
北
?B．南
C．西
D．东
4.如图所示，四个完全相同的环形磁铁a、b、c、d套在的塑料支架的光滑杆上．静止时磁铁a、b、c悬浮在空中，d压在塑料支架底板上．若每个磁铁受的重力均为G，磁铁a的上表面是N极．则（
）（多选）
A.磁铁b的上表面是N极
B.磁铁c的上表面是N极
C.磁铁d对底板的压力是G
D.磁铁d对底板的压力是4G

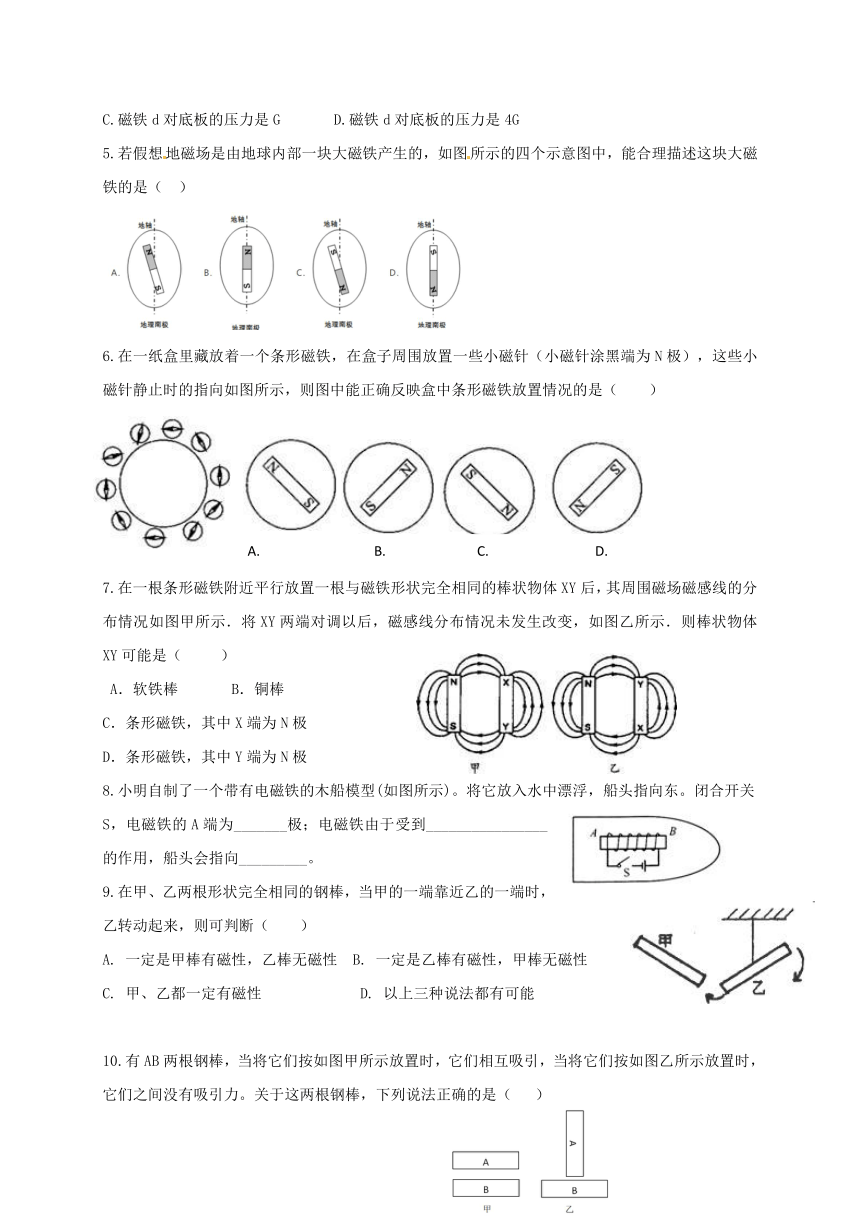

若假想地磁场是由地球内部一块大磁铁产生的，如图所示的四个示意图中，能合理描述这块大磁铁的是（?）
6.在一纸盒里藏放着一个条形磁铁，在盒子周围放置一些小磁针（小磁针涂黑端为N极），这些小磁针静止时的指向如图所示，则图中能正确反映盒中条形磁铁放置情况的是（　　）
7.在一根条形磁铁行放置一根与磁铁形状完全相同的棒状物体XY后，其周围磁场磁感线的分布情况如图甲所示．将XY两端对调以后，磁感线分布情况未发生改变，如图乙所示．则棒状物体XY可能是（
）
A．软铁棒　　　
B．铜棒　　　
C．条形磁铁，其中X端为N极
D．条形磁铁，其中Y端为N极
8.小明自制了一个带有电磁铁的木船模型(如图所示)。将它放入水中漂浮，船头指向东。闭合开关S，电磁铁的A端为_______极；电磁铁由于受到________________的作用，船头会指向_________。
9.在甲、乙两根形状完全相同的钢棒，当甲的一端靠近乙的一端时，乙转动起来，则可判断（　　）
一定是甲棒有磁性，乙棒无磁性
B.
一定是乙棒有磁性，甲棒无磁性
C.
甲、乙都一定有磁性
D.
以上三种说法都有可能
10.有AB两根钢棒，当将它们按如图甲所示放置时，它们相互吸引，当将它们按如图乙所示放置时，它们之间没有吸引力。关于这两根钢棒，下列说法正确的是（
）
A棒有磁性，B棒没有磁性
B棒有磁性，A棒没有磁性
AB棒都有磁性
D.ＡＢ棒都没有磁性
力是物体间的相互作用，对磁铁与附近的铁钉，下列说法中正确的是（　　）
A．施力物体只是磁铁，受力物体只是铁钉
B．只有当磁铁与铁钉接触时，才会产生力的作用
C．磁铁和铁钉虽然没接触，但也会产生力的作用
D．磁铁对铁钉有吸引作用，而铁钉不会吸引磁铁
12.如右图所示,在条形磁体的下方放置一铁块,在条形磁体的磁场中被磁化后,他的极性是（
）
A.左端为N级,右端为S级
　　　　B.右端为N级,左端为S级
C.左右两端的极性相同
　　　　　　D.左右两端都没有极性
１３.如图所示，在光滑的水平面上放有甲、乙两辆同样的小车。甲车上放一个无磁性的条形铁块，乙车上放一块相同质量的条形磁体，则（
）
A．甲车不动，乙车向甲车方向运动
B．乙车不动，甲车向乙车方向运动
C．甲、乙两车同时相向运动
D．甲、乙两车同时反向运动
１４.有两个完全相同的磁铁，在不同的磁极上吸引两只铁钉，如图所示．如果将两磁铁靠近，直至两个磁极相接触，会有什么现象发生？并分析产生有关现象的原因。
１５.如图水平桌面上有一静止的铁块，当一条形磁铁沿竖直方向逐渐靠近铁块时，铁块对桌面的压力将___________，铁块受到的重力将___________。（选填“变大”、“变小”或“不变”）
１６.磁铁都有两极，小敏想用实验证明，断磁铁A、B端必有磁极．设计了如图四个方案，并进行了实验操作．其中的现象不可能观察到的是（
）
A．甲和乙
B．乙和丙
C．丙和丁
D．丁和甲
在地球表面的某位置,发现能自由转动的小磁针静止时沿竖直方向,且S极向下,则该位置是
（
）
A地磁北极附近
　　B地磁南极附近
　　　C赤道附近
　　D无法判断
２０.如图所示，在水平地面上的磁体上方，有挂在弹簧测力计上的小磁体（下部N极）．小辉提着弹簧测力计向右缓慢移动，挂在弹簧测力计上的小磁体下端，沿图示水平路线从A缓慢移到B．则图乙中能反映弹簧测力计示数F随位置变化的是（
）
B.
C.
D.
如图所示，小磁针甲、乙静止在通电螺线管的附近，根据标出的磁感线方向，正确的判断是（　　）
螺线管的右端为N极　　　　　　　　　　B．甲小磁针的右端为N极
C．乙小磁针的左端为N极　　　　　　　　　D．电源的左端为负极
如图所示，在探究通电螺旋管外部的磁场分布实验中，观察到小磁针指向正确的是（）
２３.连接如右图所示电路，提供足够数量的大头针，只通过控制开关和调节滑动变阻器滑片的位置，无法探究（???）
A．电流的有无对电磁铁磁场有无的影响　　B．电流方向对电磁铁磁场方向的影响
C．电流大小对电磁铁磁场强弱的影响　　　D．线圈匝数对电磁铁磁场强弱的影响
２４.如图所示为条形磁铁和电磁铁，虚线表示磁感线，则甲、乙、丙、丁的极性依次是（
）
A．S、N、S、S?????????
B．N、N、S、N
C．S、S、N、N?????????
D．N、S、N、N
２５.如图所示，A是悬挂在弹簧测力计下的条形磁铁，B是螺线管。闭合开关S，待弹簧测力计示数稳定后，将变阻器R的滑片缓慢向右滑动，在此过程中下列说法正确的是（?）
V表示数变小，A表示数变大　　　B．V表示数变大，A表示数变小
C．螺线管上端为Ｎ极，弹簧测力计示数变小　　　　　　　
D．螺线管上端为Ｓ极，弹簧测力计示数变大
２６.电磁铁下方有一个小磁针,通电后小磁针静止时的位置如图,则可以判定(
)
A．电磁铁左端是N极，M接电源正极
B．电磁铁左端是S极，M接电源正极
C．电磁铁右端是N极，M接电源负极
D．电磁铁右端是S极，M接电源负极
２７.如图所示，电磁铁P和Q通电后（
）
P的右端是N极，Q的左端是S极，它们相互吸引?
B.P的右端是S极，Q的左端是S极，它们相互排斥?
C.P的右端是N极，Q的左端是N极，它们相互排斥?
D.P的右端是S极，Q的左端是N极，它们相互吸引
如图所示，闭合开关使螺线管通电，可以观察到左边弹簧______，
右边弹簧______（选填“伸长”、“缩短”或“不变”）．伸长，缩短
如图所示，闭合开关，将滑动变阻器的滑片P向右移动时，弹簧测力计的示数变小．则下列分析正确的是（
）
电磁铁的上端为S极　　　　　　　　B．电源左端为“+”极
C．抽去铁芯，弹簧测力计示数增大　　　D．断开开关，弹簧测力计示数为零
为了解释地球的磁性，19世纪安培假设：地球的磁场由以地心为圆心的环形电流I引起的．在下列四个图中，能正确表示安培假设中环形电流方向的是（　　）
３２.如图所示，Ｓ闭合后，小磁针的Ｎ极将（
）
Ａ．顺时针转９０°　Ｂ．逆时针转９０°　Ｃ．转过１８０°　Ｄ。不动
３３.图中的两个线圈，套在一根光滑的玻璃管上。导线柔软，可自由滑动。开关S闭合后，则（
）
A.两线圈左右分开　　　　　　?B.两线圈向中间靠拢?
C.两线圈静止不动?　　　　　　D.两线圈先左右分开，然后向中间靠拢
３４.下水井盖的丢失给人们出行带来了安全隐患。为提示路人注意安全，小明设计了如图所示的电路，电路中利用一元硬币代替铁质井盖是因为两者都属于_________（填“绝缘体”或“导体”）。当井盖丢失时，灯泡发光报警，当电磁铁的线圈中有电流通过时，继电器的动触点与_______（填“上”或“下”）静触点接触，电磁铁的上端是_________极。
学校的走廊、消防通道都应安装应急灯（如图甲所示），外接电源断电时，应急灯自动点亮，此时由蓄电池供电，外接电源正常供电时应急灯自动熄灭．图乙是某款应急灯的工作原理示意图，其中灯Ｌ１和Ｌ２的连接方式是　　联。当电路处于乙所示的状态时，外界电路的状态为　　　（供电或断电）
一、写出各元素的元素符号或名称及部分常见原子团离子的符号。
名称
氢
氦
锂
铍
硼
碳
氮
氧
氟
氖
钠
镁
铝
硅
磷
符号
H
He
Li
Be
B
C
N
O
F
Ne
Na
Mg
Al
Si
P
名称
硫
氯
氩
钾
钙
铁
铜
锰
锌
银
汞
钡
碘
铅
金
溴
符号
S
Cl
Ar
K
Ca
Fe
Cu
Mn
Zn
Ag
Hg
Ba
I
Pb
Au
Br
常见原子团离子符号：
名称
氢氧根离子
硫酸根离子
碳酸根离子
硝酸根离子
铵根离子
符号
OH-
SO42-
CO32-
NO3-
NH4+
二、熟记常见元素及原子团的化合价：
常见元素化合价口诀：
钾钠银氢
正一价，
钙镁钡锌
正二价，
氟氯溴碘
负一价，
通常氧是
负二价
一二铜，
二三铁
三铝四硅二四碳，
单质零价永不变。
答案
1.排斥；吸引
2.B
3.A
4.BD
5.B
6.C
7.A
8.S?地磁场??北
9.D
10.Ｂ
11.Ｃ
12.Ｂ
13.Ｃ
14.当两个磁极相接时，两只铁钉会在重力作用下落下，因这时相接处相当于一条形磁铁中央处，磁性很弱
15.减少，不变
16.Ｂ
18.Ｂ
20.C
21.Ｃ
22.Ｄ
23.Ｂ
24.A
25.Ｃ
26.Ｂ
27.Ｂ
28.伸长
缩短
30.C
31.B
32.Ｄ
33.Ａ
34.导体??下?
N
35.并
供电
