第1章 电与磁（4-7节）知识点+练习—2020-2021学年浙教版八年级科学下册讲义（含答案）

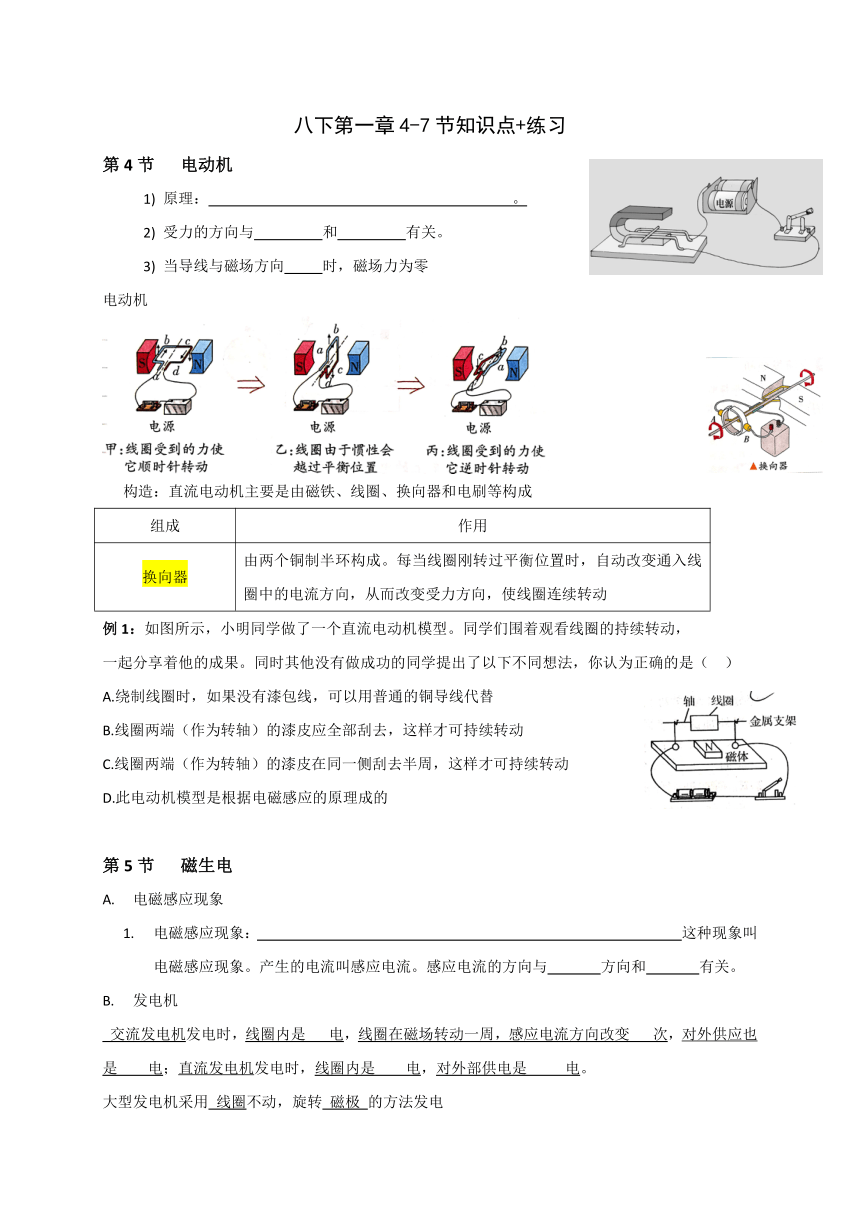

八下第一章4-7节知识点+练习
第4节 电动机
原理： 。
受力的方向与 和 有关。
当导线与磁场方向 时，磁场力为零
电动机
构造：直流电动机主要是由磁铁、线圈、换向器和电刷等构成
组成 作用
换向器 由两个铜制半环构成。每当线圈刚转过平衡位置时，自动改变通入线圈中的电流方向，从而改变受力方向，使线圈连续转动
例1：如图所示，小明同学做了一个直流电动机模型。同学们围着观看线圈的持续转动，
一起分享着他的成果。同时其他没有做成功的同学提出了以下不同想法，你认为正确的是（ ）
A.绕制线圈时，如果没有漆包线，可以用普通的铜导线代替
B.线圈两端（作为转轴）的漆皮应全部刮去，这样才可持续转动
C.线圈两端（作为转轴）的漆皮在同一侧刮去半周，这样才可持续转动
D.此电动机模型是根据电磁感应的原理成的
第5节 磁生电
电磁感应现象
电磁感应现象： 这种现象叫电磁感应现象。产生的电流叫感应电流。感应电流的方向与 方向和 有关。
发电机
交流发电机发电时，线圈内是 电，线圈在磁场转动一周，感应电流方向改变 次，对外供应也是 电；直流发电机发电时，线圈内是 电，对外部供电是 电。
大型发电机采用 线圈不动，旋转 磁极 的方法发电

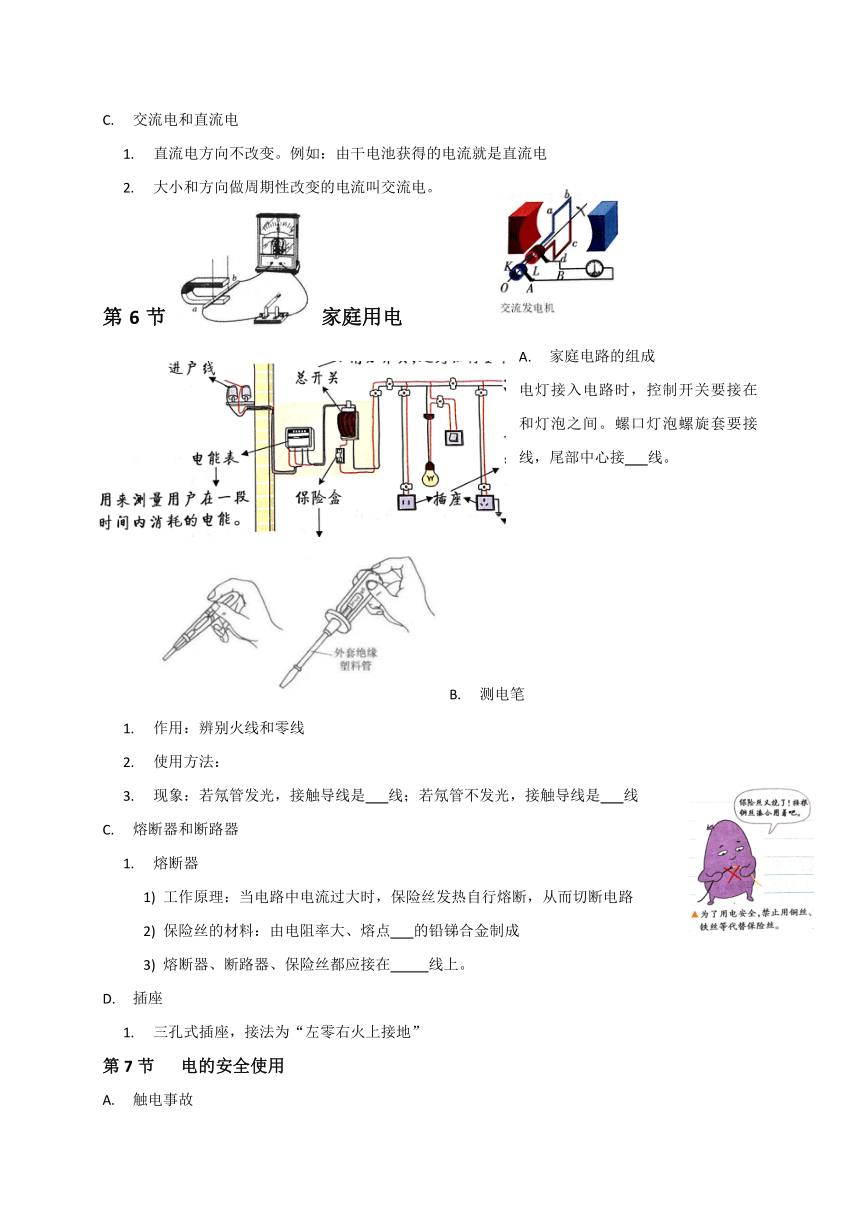

交流电和直流电
直流电方向不改变。例如：由干电池获得的电流就是直流电
大小和方向做周期性改变的电流叫交流电。
第6节 家庭用电
家庭电路的组成
电灯接入电路时，控制开关要接在 和灯泡之间。螺口灯泡螺旋套要接 线，尾部中心接 线。
测电笔
作用：辨别火线和零线
使用方法：
现象：若氖管发光，接触导线是 线；若氖管不发光，接触导线是 线
熔断器和断路器
熔断器
工作原理：当电路中电流过大时，保险丝发热自行熔断，从而切断电路
保险丝的材料：由电阻率大、熔点 的铅锑合金制成
熔断器、断路器、保险丝都应接在 线上。
插座
三孔式插座，接法为“左零右火上接地”
第7节 电的安全使用
触电事故

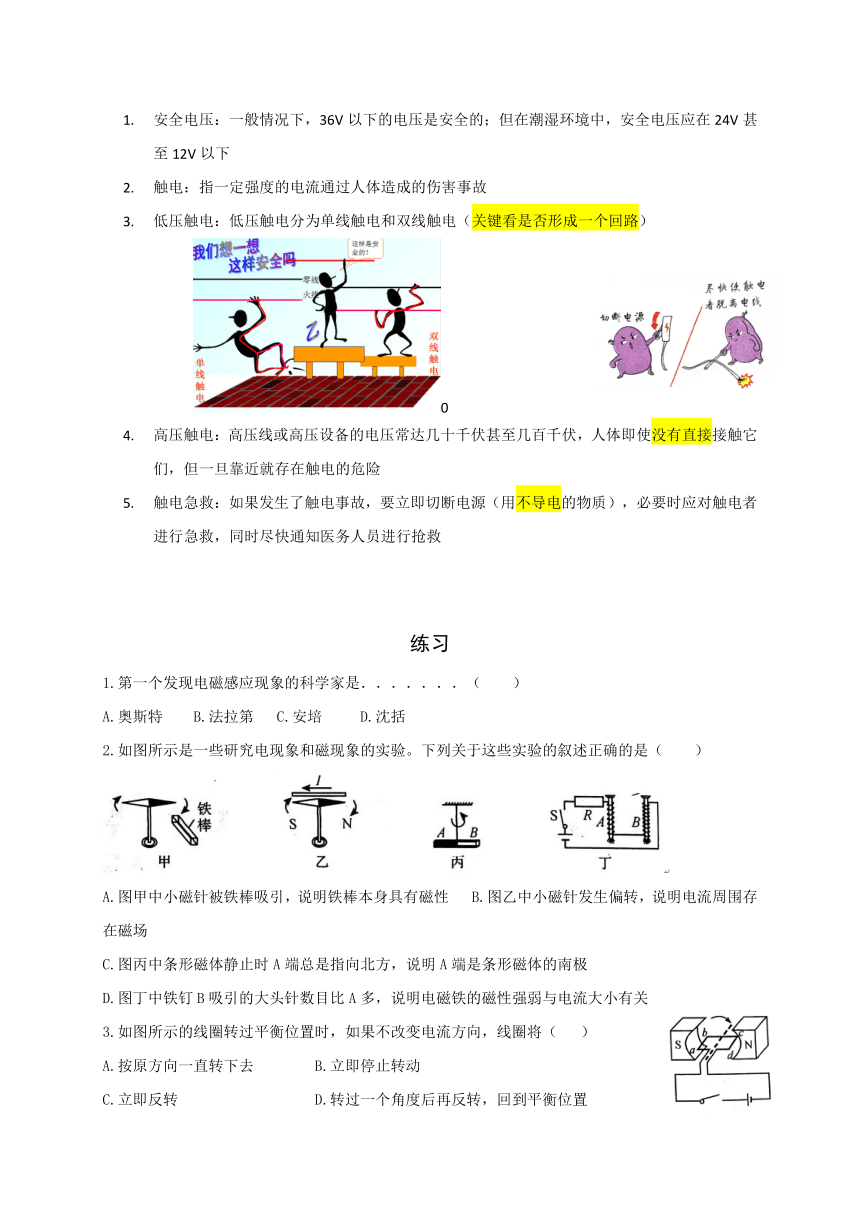

安全电压：一般情况下，36V以下的电压是安全的；但在潮湿环境中，安全电压应在24V甚至12V以下
触电：指一定强度的电流通过人体造成的伤害事故
低压触电：低压触电分为单线触电和双线触电（关键看是否形成一个回路）
0
高压触电：高压线或高压设备的电压常达几十千伏甚至几百千伏，人体即使没有直接接触它们，但一旦靠近就存在触电的危险
触电急救：如果发生了触电事故，要立即切断电源（用不导电的物质），必要时应对触电者进行急救，同时尽快通知医务人员进行抢救
练习
1.第一个发现电磁感应现象的科学家是．．．．．．．（ ）
A.奥斯特 B.法拉第 C.安培 D.沈括
2.如图所示是一些研究电现象和磁现象的实验。下列关于这些实验的叙述正确的是（ ）
A.图甲中小磁针被铁棒吸引，说明铁棒本身具有磁性 B.图乙中小磁针发生偏转，说明电流周围存在磁场
C.图丙中条形磁体静止时A端总是指向北方，说明A端是条形磁体的南极
D.图丁中铁钉B吸引的大头针数目比A多，说明电磁铁的磁性强弱与电流大小有关
3.如图所示的线圈转过平衡位置时，如果不改变电流方向，线圈将（ ）
A.按原方向一直转下去 B.立即停止转动
C.立即反转 D.转过一个角度后再反转，回到平衡位置

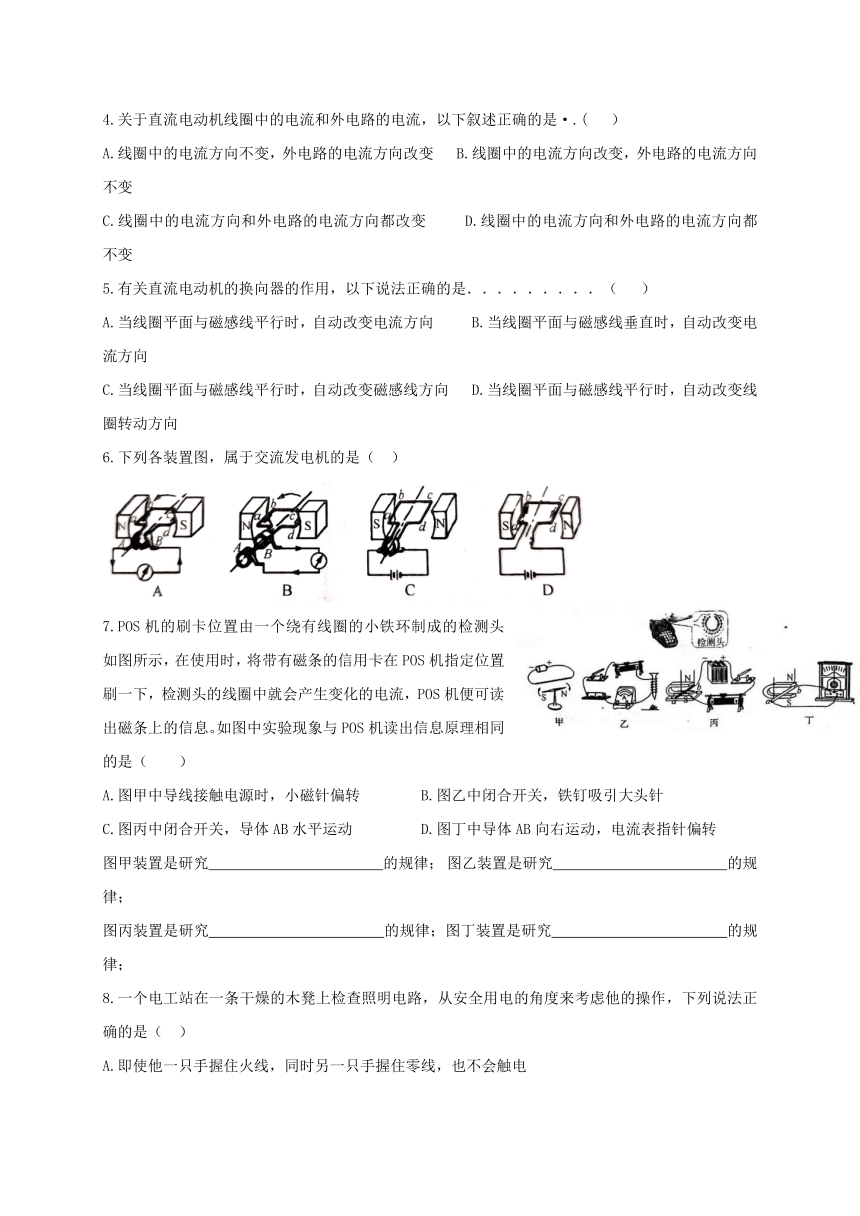

4.关于直流电动机线圈中的电流和外电路的电流，以下叙述正确的是·.( ）
A.线圈中的电流方向不变，外电路的电流方向改变 B.线圈中的电流方向改变，外电路的电流方向不变
C.线圈中的电流方向和外电路的电流方向都改变 D.线圈中的电流方向和外电路的电流方向都不变
5.有关直流电动机的换向器的作用，以下说法正确的是．．．．．．．．．（ ）
A.当线圈平面与磁感线平行时，自动改变电流方向 B.当线圈平面与磁感线垂直时，自动改变电流方向
C.当线圈平面与磁感线平行时，自动改变磁感线方向 D.当线圈平面与磁感线平行时，自动改变线圈转动方向
6.下列各装置图，属于交流发电机的是（ ）
7.POS机的刷卡位置由一个绕有线圈的小铁环制成的检测头如图所示，在使用时，将带有磁条的信用卡在POS机指定位置刷一下，检测头的线圈中就会产生变化的电流，POS机便可读出磁条上的信息。如图中实验现象与POS机读出信息原理相同的是（ ）
A.图甲中导线接触电源时，小磁针偏转 B.图乙中闭合开关，铁钉吸引大头针
C.图丙中闭合开关，导体ab水平运动 D.图丁中导体ab向右运动，电流表指针偏转
图甲装置是研究 的规律； 图乙装置是研究 的规律；
图丙装置是研究 的规律；图丁装置是研究 的规律；
8.一个电工站在一条干燥的木凳上检查照明电路，从安全用电的角度来考虑他的操作，下列说法正确的是（ ）
A.即使他一只手握住火线，同时另一只手握住零线，也不会触电
B.只要他用一只手握住火线，就会立即触电
C.即使他一只手接触零线也会触电

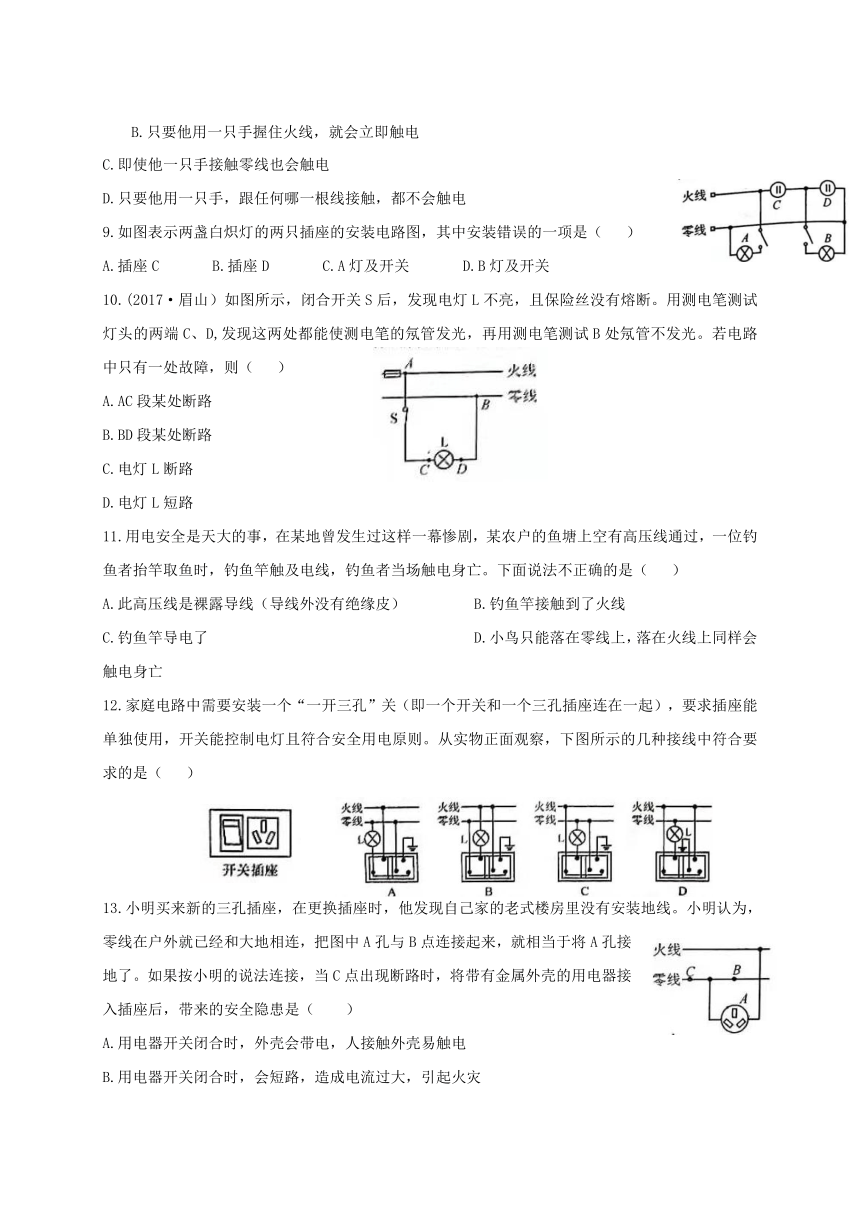

D.只要他用一只手，跟任何哪一根线接触，都不会触电
9.如图表示两盏白炽灯的两只插座的安装电路图，其中安装错误的一项是（ ）
A.插座C B.插座D C.A灯及开关 D.B灯及开关
10.(2017·眉山）如图所示，闭合开关S后，发现电灯L不亮，且保险丝没有熔断。用测电笔测试灯头的两端C、D,发现这两处都能使测电笔的氖管发光，再用测电笔测试B处氖管不发光。若电路中只有一处故障，则（ ）
A.AC段某处断路
B.BD段某处断路
C.电灯L断路
D.电灯L短路
11.用电安全是天大的事，在某地曾发生过这样一幕惨剧，某农户的鱼塘上空有高压线通过，一位钓鱼者抬竿取鱼时，钓鱼竿触及电线，钓鱼者当场触电身亡。下面说法不正确的是（ ）
A.此高压线是裸露导线（导线外没有绝缘皮） B.钓鱼竿接触到了火线
C.钓鱼竿导电了 D.小鸟只能落在零线上，落在火线上同样会触电身亡
12.家庭电路中需要安装一个“一开三孔”关（即一个开关和一个三孔插座连在一起），要求插座能单独使用，开关能控制电灯且符合安全用电原则。从实物正面观察，下图所示的几种接线中符合要求的是（ ）
13.小明买来新的三孔插座，在更换插座时，他发现自己家的老式楼房里没有安装地线。小明认为，零线在户外就已经和大地相连，把图中A孔与B点连接起来，就相当于将A孔接地了。如果按小明的说法连接，当C点出现断路时，将带有金属外壳的用电器接入插座后，带来的安全隐患是（ ）
A.用电器开关闭合时，外壳会带电，人接触外壳易触电
B.用电器开关闭合时，会短路，造成电流过大，引起火灾
C.无论用电器开关是否闭合，外壳都会带电，人接触外壳易触电
D.用电器外壳无法接地，当用电器绝缘部分破损或潮湿时，外壳才带电，人接触外壳易触电
14.庆“六一”文艺会演时，中学物理组的老师给大家表演了一个“不怕电”的节目。首先王老师将一标有“PZ220-100”的灯泡接到两导线头M、N之间，灯泡正常发光。随后将灯泡取下，王老师站到干燥的木凳上后，左右手分别抓住M、N两导线头（如图）。李老师用测电笔分别测试M、N及王老师的皮肤，发现测电笔的氖管都发光，而王老师却谈笑自如。对以上现象的解释，你认为正确的是（ ）
A.王老师有特异功能，确实不怕电
B.王老师的双手戴着绝缘手套
C.在人、灯替换之时，有人将零线断开了
D.在人、灯替换之时，有人将火线断开了
15.如图所示的家庭电路中，闭合开关后灯泡不亮．用测电笔检测插座的两孔，发现只有插入右孔时氖管才发光。用测电笔检测A点氖管发光，检测B点氖管不发光。发生这一现象的原因可能是（ ）
A.灯丝断了 B.灯泡短路 C.开关接触不良 D.插座短路
15.1.上图所示的家庭电路中，闭合开关后灯泡不亮．用测电笔检测插座的两孔，发现两孔氖管都发光。发生这一现象的原因可能是（ ）
A.灯丝断了 B.灯泡短路 C.火线断了 D.零线断了
16.如图所示，电路中打“x”处表示断路之处，若开关闭合后，用测电笔测试电路中a、b、c、d四点时，能使测电笔的氖管发光的点是（ ）
A.a B.a、b C.a、b、c D.a、b、c、d
17.家庭电路中常常发生：在台灯插头插入插座后，闭合台灯开关，室内其他电灯熄灭，保险丝熔断。有时在台灯开关断开的情况下，把台灯插头插人插座时，室内其他电灯全部熄灭，保险丝熔断。引起这两种故障的最大可能（ ）
A:前者是插座短路，后者是灯泡短路 B.前者是灯泡短路，后者是插头短路
C.两者都是插座短路 D.两者都是插头短路
18.如图是小明家的部分电路，开始时各部分工作正常。他将电饭煲的插头插入三孔插座后，正在烧水的电热壶突然停止工作，但电灯仍正常发光，拔出电饭煲的插头，电热壶仍不能工作，把测电笔分别插入插座的
左、右孔，氖管均发光。若电路中只有一处故障（ ）
A.电热壶所在电路的B、C间断路
B.插座的接地线断路
C.电路的C、D间导线断路
D.电路的A、B间导线断路
19.图中A、B两点均是灯头接导线的螺丝，当电路中的开关都断开时，站在地上的人用手接触电路中的A点，他 （选填“会”或“不会”。下同）触电；用手接触电路中的B点，他 触电，所以家庭电路安装时必须 。
20.如图所示，图甲中鸟A提示鸟B:“快飞，你会触电的！”鸟B说：“你怎么不怕？”图乙中电压表提示电流表：“你不能直接连在电源两极上，会把你烧坏的！”请分析两幅图中的对话是否合理，并说明理由。
甲： 。
乙： 。
21.某同学安装照明电路时，如果插座正常供电，当他将如图所示电路的插头插人插座，出现下列现象，请分析出现故障的原因：
序号 故障现象 原因
1 闭合开关，灯不亮，熔丝未断
2 闭合开关，熔丝立即断
3 无论开关闭合或断开，灯都能发光
22.如图所示的家庭照明电路，已知其中一只灯泡的灯头接线处存在故障。电工师傅为查明故障，在保险丝处接入一只“220V 40W”的灯泡L0.当只闭合开关S、S1时，灯泡Lo和L1都呈暗红色（比正常发光状态暗得多）；当只闭合开关S、S2时，灯泡L0正常发光，12不发光。由此可以确定（ ）
A.L1灯头接线处断路 B.L1灯头接线处短路
C.L2灯头接线处断路 D.L2灯头接线处短路
23.将如图所示完好的接线板连入家庭电路中，闭合开关S,指示灯发光。再将台灯插入接线板上的插座，台灯与指示灯都能发光。则( )
A.该接线板的连接线内只有火线和零线两根导线 B.台灯与指示灯串联，并受开关S控制
C.台灯与指示灯并联，开关S在干路上 D.该接线板上有5个插孔会使检测的测电笔氖管发光
24.居民楼的楼道里，夜间楼道灯一直亮着会造成浪费。科研人员用“光敏”材料制成“光控开关”，它能在天黑时自动团合，人亮时自动断开；利用“声敏”材料制成“声控开关”，它能在有人动发出声音时闭合，无人走动时自动断开。请将图中的“光控开关”“声控开X”，灯泡用笔画线代替导线正确连入电路，设计出只有在夜间目有声普时灯才亮的楼道灯自动控制电路，同时安装一个不受开关控制的三孔插座。
拓展提高：
1.如图所示的是一种常用的断路器，也叫空气开关．若空气开关跳下后，复位，又立刻跳下，这不可能是（ ）
A．电路中有短路现象 B．电路中出现了断路现象
C．电路中总电流过大 D．空气开关的额定电流过小
职业学校电气专业的小强同学在学习安装照明电路时，由于操作不规范，导致开关中两个接线柱接到一起。这样产生的后果是（ ）
灯不能正常发光 B、熔丝迅速熔断 C、开关依然起作用? D、灯总是亮着
3.如图所示，家庭电路连接正确，各元件均正常，下列有关说法正确的是（ ）
洗衣机接入三孔插座后电灯与洗衣机是串联的
B．洗衣机接入三孔插座能使洗衣机金属外壳接地
C．断开开关时人接触B点或C点都可能引起触电
D．断开开关时A、B两点都能使试电笔氖管发光
4.小丽同学发现家里原来室内电灯都正常发光,在热得快的开关闭合的情况下,把热得快插头插入插座时,室内电灯便全部熄灭,那么不可能的原因是（ ）
通过热得快中的电流瞬间过大 B、插座处原来有短路 C、热得快内线路有短路 D、热得快的插头处有短路
5.关于家庭电路，下列说法正确的是（ ）
空气开关跳闸一定是出现了短路 B.电灯的开关必须接在火线与电灯之间
C.工作时的电冰箱和电视机是串联的 D.电路中工作的用电器越多则总电阻越大
7.如图是磁带录音机录音原理的示意图．录音时，动圈话筒将声信号转换为电信号送到录音磁头；录音磁头是一个蹄形电磁铁，它的磁性强弱随电信号变化，将电信号转换为磁信号；录音磁带贴着录音磁头移动，上面的磁粉被磁化，声音信号被记录在磁带上．关于磁带录音机录音过程，下列说法正确的是（　　）（多选）
话筒将声信号转换为电信号利用了电流的磁效应
B．录音磁头将电信号转换为磁信号利用了电流的磁效应
C．话筒将声信号转换为电信号利用了电磁感应现象
D．录音磁头将电信号转换为磁信号利用了电磁感应现象
8.某同学利用热敏电阻为家中灯暖型“浴霸”（用电灯取暖的用电器）设计了一个温度可自动控制的装置，如图甲所示．“控制电路”中的热敏电阻R1的阻值随温度变化的曲线如图乙所示．电磁铁线圈可看成阻值为30Ω的纯电阻R0，“浴霸”共安装有2盏标有“220V，2.5A”的灯泡，当电磁铁线圈中电流大于或等于50mA时，继电器的衔铁被吸合，使“浴霸”电路断开；当线圈中的电流小于或等于40mA时，继电器的衔铁被释放，使“浴霸”电路闭合．求（1）工作电路正常工作时，通过电路的总电流？
（2）若浴室中的温度不得超过40℃（R1=170Ω），则控制电路的电源电压U1最小值是多少？
（3）若电源U1电压恒定为12V，则将此装置放在浴室内，浴室内温度可控制在多大范围内？
9.如图所示为某兴趣小组为学校办公楼空调设计的自动控制装置，R是热敏电阻，其阻值随温度变化关系如下表所示，已知继电器的线圈电阻R0＝10Ω，左边电源电压为6V恒定不变，当继.电器线圈中的电流大于或等于15 mA时，继电器的衔铁被吸合，右边的空调电路正常工作．
计算说明该空调的启动温度是多少？?
(2)为了节省电能，将空调启动温度设定为30℃，控制电路中需要串联多大的电阻？?
(3)改变控制电路的电阻可以给空调设定不同的启动温度，除此之外，请你再提出一种方便可行的调节方案．
答案
例1：C
练习
1.B 2.B 3.D 4.B 5.B 6.B 7.D 8.D 9.A 10.B 11.D 12.C 13.A14.C 15.A 15.1 C 16.C 17.B 18.C
19.会 不会 将开关连在火线上
20.合理，图甲开关闭合后，鸟A无电流通过（或鸟A两爪之间无电压）；鸟B有电流通过（或鸟B两爪之间有
电压），会发生触电
合理，图乙中由于电流表的电阻很小（或电流表相当于导线），直接连在电源两极上时发生短路（或电路中的电流很大），会烧坏电流表
21.电路断路 电路有短路 开关短路
22.D 23.C
1.B 2.D 3.B 4.B 5.B 7.BC
8.5A 10V 23℃.～32℃
9（1）25℃；（2）；（3）因为本装置的启动电流是一定的，既可以通过改变电阻来改变电流，也可以通过将左边的电源改完可调压电源来实现对其控制。
