2021浙教版科学八年级下册“冲刺重高”培优讲义（四）：第1章 电与磁 章末复习【word，含答案】

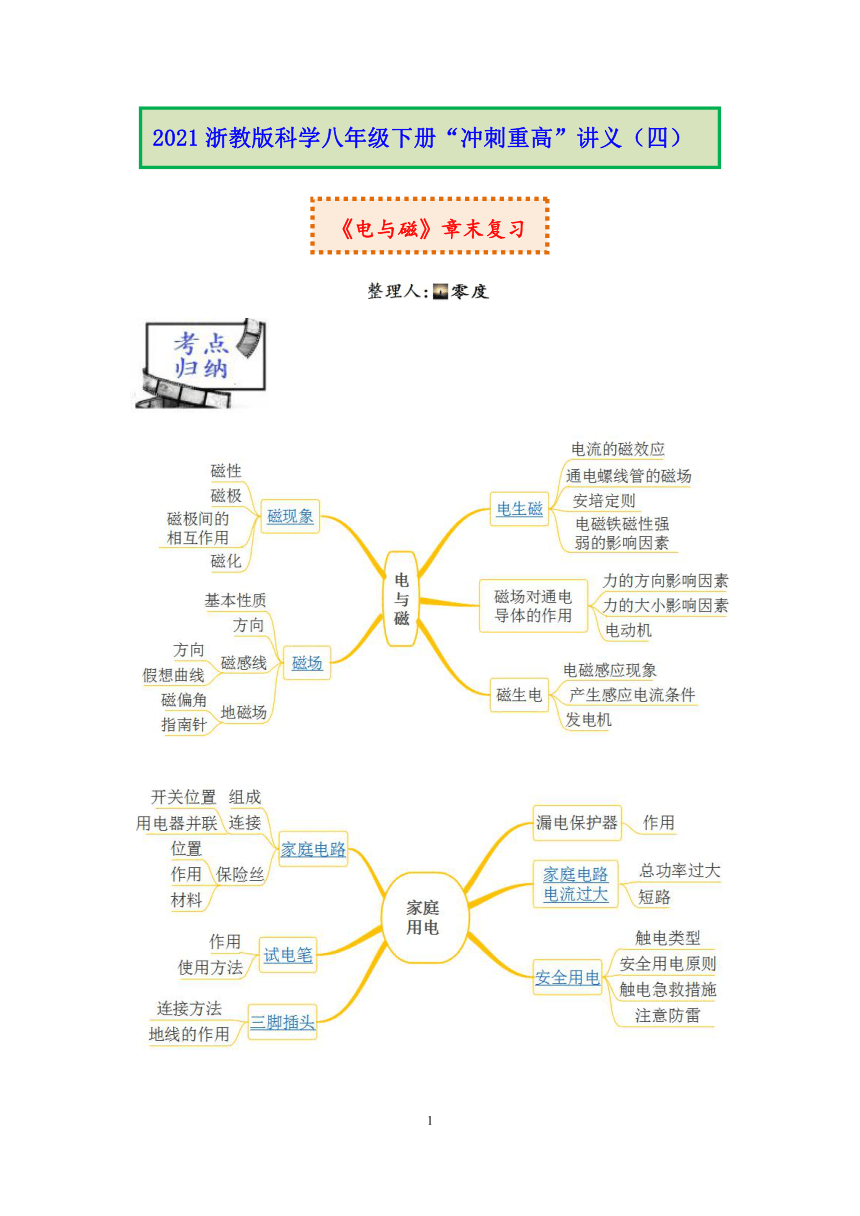

【题型解析】

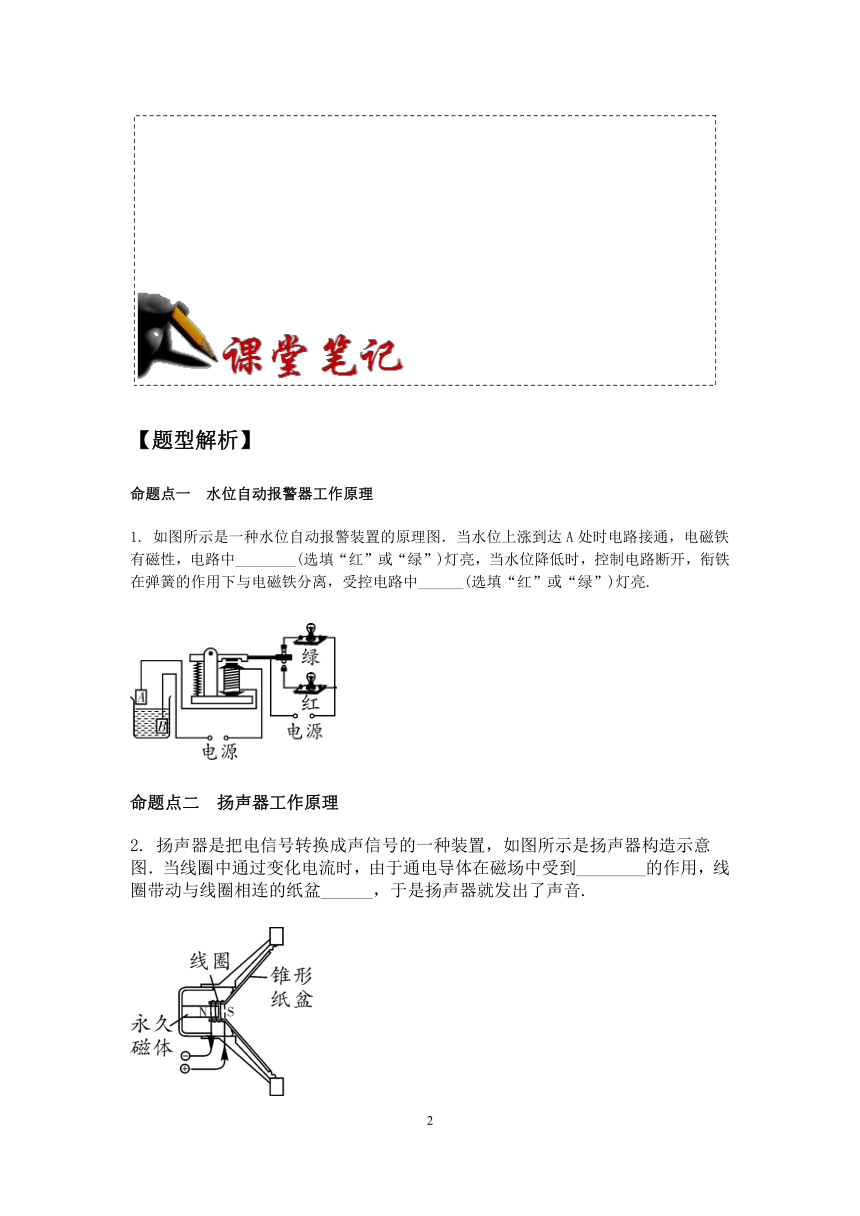

命题点一　水位自动报警器工作原理
如图所示是一种水位自动报警装置的原理图．当水位上涨到达A处时电路接通，电磁铁有磁性，电路中________(选填“红”或“绿”)灯亮，当水位降低时，控制电路断开，衔铁在弹簧的作用下与电磁铁分离，受控电路中______(选填“红”或“绿”)灯亮.
命题点二　扬声器工作原理
2. 扬声器是把电信号转换成声信号的一种装置，如图所示是扬声器构造示意图．当线圈中通过变化电流时，由于通电导体在磁场中受到________的作用，线圈带动与线圈相连的纸盆______，于是扬声器就发出了声音.

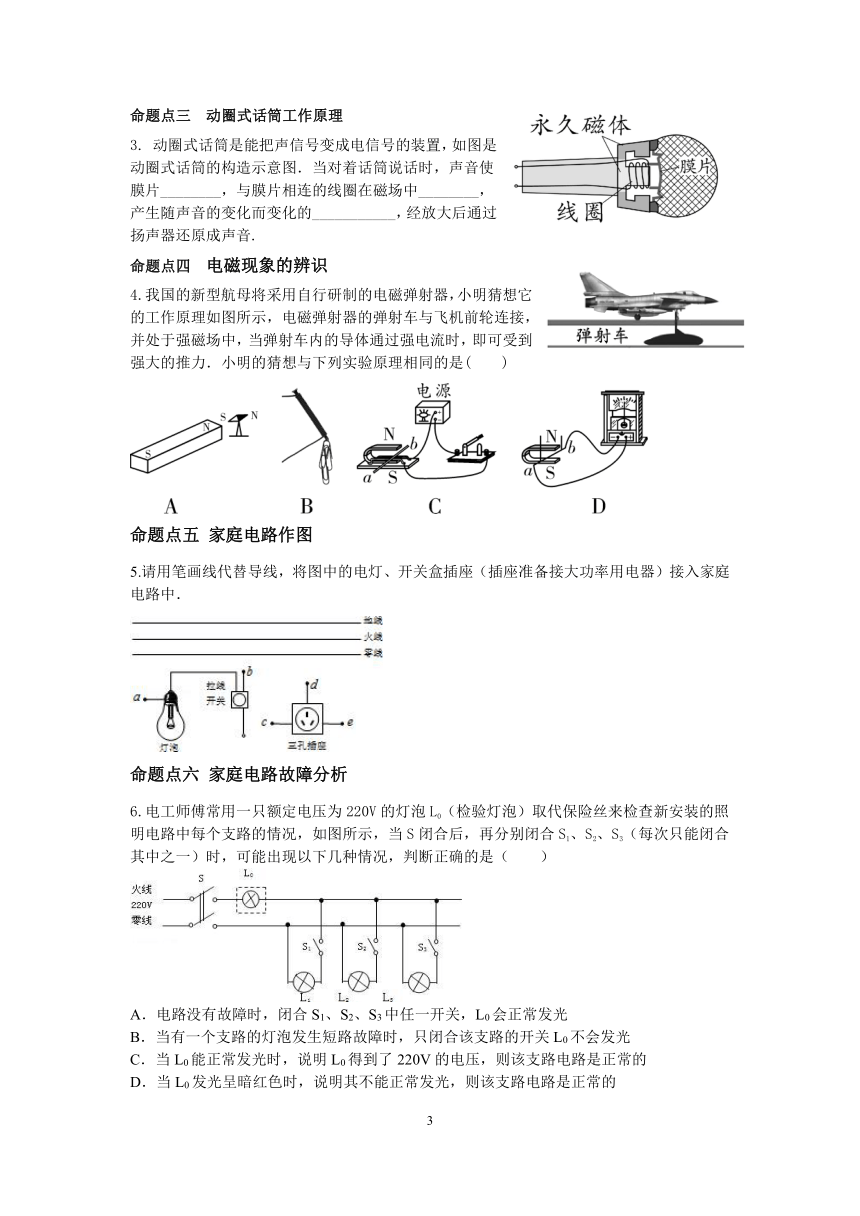

命题点三　动圈式话筒工作原理
3. 动圈式话筒是能把声信号变成电信号的装置，如图是动圈式话筒的构造示意图．当对着话筒说话时，声音使膜片________，与膜片相连的线圈在磁场中________，产生随声音的变化而变化的___________，经放大后通过扬声器还原成声音.
命题点四 电磁现象的辨识
4.我国的新型航母将采用自行研制的电磁弹射器，小明猜想它的工作原理如图所示，电磁弹射器的弹射车与飞机前轮连接，并处于强磁场中，当弹射车内的导体通过强电流时，即可受到强大的推力．小明的猜想与下列实验原理相同的是(　　)
命题点五 家庭电路作图
5.请用笔画线代替导线，将图中的电灯、开关盒插座（插座准备接大功率用电器）接入家庭电路中．
命题点六 家庭电路故障分析
6.电工师傅常用一只额定电压为220V的灯泡L0（检验灯泡）取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示，当S闭合后，再分别闭合S1、S2、S3（每次只能闭合其中之一）时，可能出现以下几种情况，判断正确的是（　　）
A．电路没有故障时，闭合S1、S2、S3中任一开关，L0会正常发光
B．当有一个支路的灯泡发生短路故障时，只闭合该支路的开关L0不会发光
C．当L0能正常发光时，说明L0得到了220V的电压，则该支路电路是正常的
D．当L0发光呈暗红色时，说明其不能正常发光，则该支路电路是正常的
【突破训练】

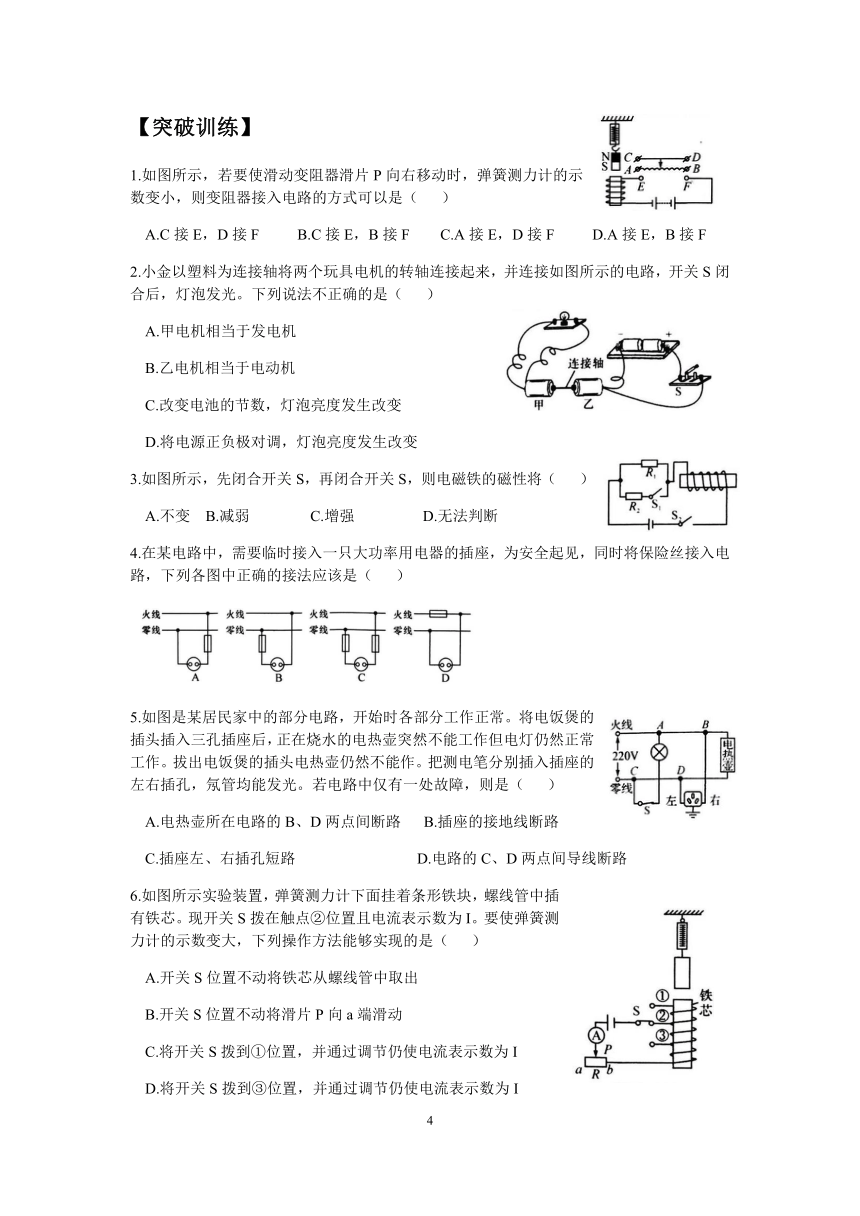

1.如图所示，若要使滑动变阻器滑片P向右移动时，弹簧测力计的示数变小，则变阻器接入电路的方式可以是（ ）
A.C接E，D接F B.C接E，B接F C.A接E，D接F D.A接E，B接F
2.小金以塑料为连接轴将两个玩具电机的转轴连接起来，并连接如图所示的电路，开关S闭合后，灯泡发光。下列说法不正确的是（ ）
A.甲电机相当于发电机
B.乙电机相当于电动机
C.改变电池的节数，灯泡亮度发生改变
D.将电源正负极对调，灯泡亮度发生改变
3.如图所示，先闭合开关S，再闭合开关S，则电磁铁的磁性将（ ）
A.不变 B.减弱 C.增强 D.无法判断
4.在某电路中，需要临时接入一只大功率用电器的插座，为安全起见，同时将保险丝接入电路，下列各图中正确的接法应该是（ ）

5.如图是某居民家中的部分电路，开始时各部分工作正常。将电饭煲的插头插入三孔插座后，正在烧水的电热壶突然不能工作但电灯仍然正常工作。拔出电饭煲的插头电热壶仍然不能作。把测电笔分别插入插座的左右插孔，氖管均能发光。若电路中仅有一处故障，则是（ ）
A.电热壶所在电路的B、D两点间断路 B.插座的接地线断路
C.插座左、右插孔短路 D.电路的C、D两点间导线断路
6.如图所示实验装置，弹簧测力计下面挂着条形铁块，螺线管中插有铁芯。现开关S拨在触点②位置且电流表示数为I。要使弹簧测力计的示数变大，下列操作方法能够实现的是（ ）
A.开关S位置不动将铁芯从螺线管中取出
B.开关S位置不动将滑片P向a端滑动
C.将开关S拨到①位置，并通过调节仍使电流表示数为I
D.将开关S拨到③位置，并通过调节仍使电流表示数为I

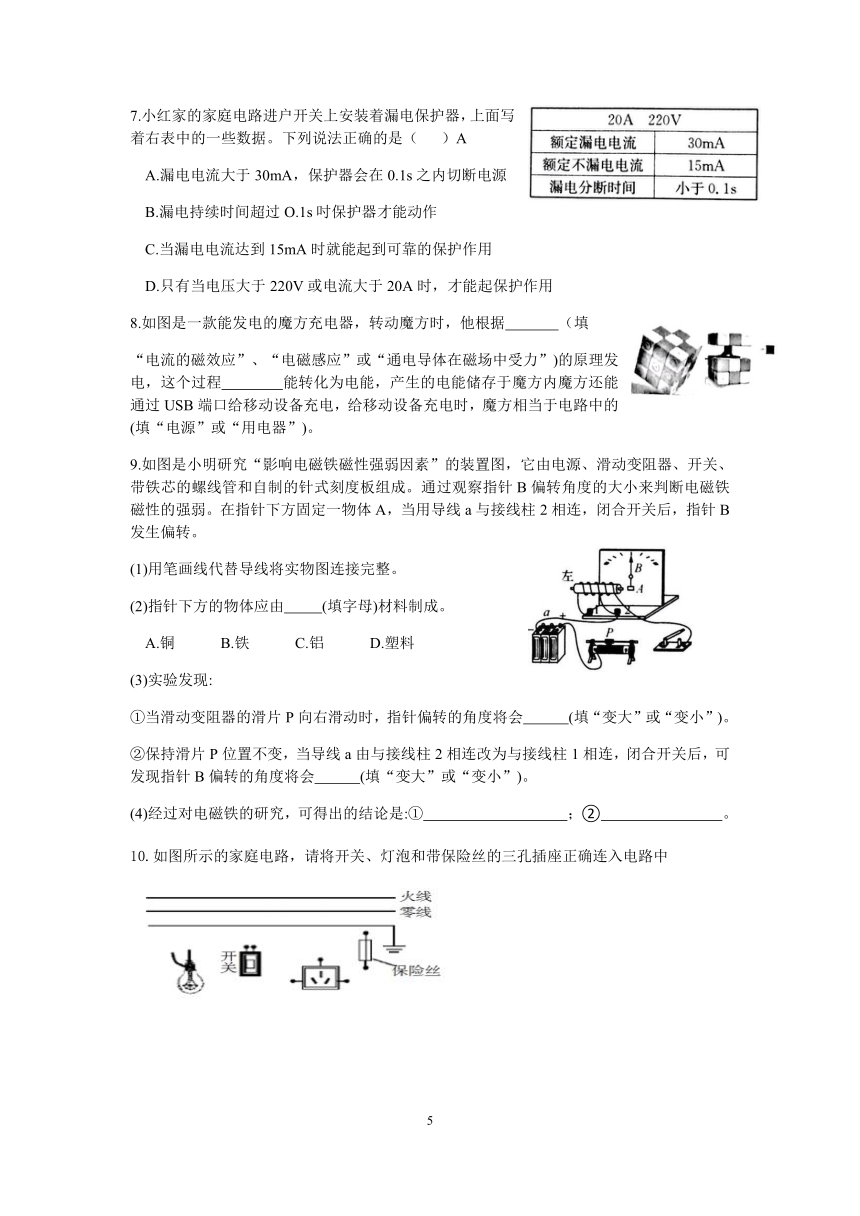

7.小红家的家庭电路进户开关上安装着漏电保护器，上面写着右表中的一些数据。下列说法正确的是（ ）A
A.漏电电流大于30mA，保护器会在0.1s之内切断电源
B.漏电持续时间超过O.1s吋保护器才能动作
C.当漏电电流达到15mA时就能起到可靠的保护作用
D.只有当电压大于220V或电流大于20A时，才能起保护作用
8.如图是一款能发电的魔方充电器，转动魔方时，他根据 （填
“电流的磁效应”、“电磁感应”或“通电导体在磁场中受力”)的原理发电，这个过程 能转化为电能，产生的电能储存于魔方内魔方还能通过USB端口给移动设备充电，给移动设备充电时，魔方相当于电路中的 (填“电源”或“用电器”)。
9.如图是小明研究“影响电磁铁磁性强弱因素”的装置图，它由电源、滑动变阻器、开关、带铁芯的螺线管和自制的针式刻度板组成。通过观察指针B偏转角度的大小来判断电磁铁磁性的强弱。在指针下方固定一物体A，当用导线a与接线柱2相连，闭合开关后，指针B发生偏转。
(1)用笔画线代替导线将实物图连接完整。
(2)指针下方的物体应由 (填字母)材料制成。
A.铜 B.铁 C.铝 D.塑料
(3)实验发现:
①当滑动变阻器的滑片P向右滑动时，指针偏转的角度将会 (填“变大”或“变小”)。
②保持滑片P位置不变，当导线a由与接线柱2相连改为与接线柱1相连，闭合开关后，可发现指针B偏转的角度将会 (填“变大”或“变小”)。
(4)经过对电磁铁的研究，可得出的结论是:① ；② 。
10.如图所示的家庭电路，请将开关、灯泡和带保险丝的三孔插座正确连入电路中
11.如图甲为热敏电阻的R-t图象，图乙为用此热敏电阻R和继电器组成的恒温箱的简单温控电路。继电器线圈的电阻为150?。当线圈中电流大于或等于28mA时，继电器的衔铁被吸合。为继电器线圈供电的电池的电压为6V，图中的“电源”是恒温箱加热器的电源。
(1)从图甲中可得50℃时热敏电阻的阻值为 ?。
(2)恒温箱的加热器应接在A、B端还是C、D端？ 。
(3)若恒温箱内的温度达到100℃时，通过计算分析恒温箱加热器是否处于工作状态?
(4)若在控制电路中，串联一个可变电阻，当该电阻增大时，所控制的恒温箱内的最高温度将 (填“变大”“不变”或“变小”)。
12.现代家庭电气化程度越来越高，用电安全是一个十分突出的问题。下表提供了一组人体电阻的数据。
如图所示，用电器R接在我国家庭电路时，其电阻为44欧，电路中还有额定电流为10 A的保险丝。则：
（1）只有用电器R接入电路时，通过保险丝的电流为多少？
（2）一个潮湿的人，赤脚站在地上，由于不小心，手接触火线，发生触电事故，则通过人体的电流是多少（上表电阻数据适用于此人）？并分析为什么保险丝不会断（即保险丝不能救人命）。
（3）当有人发生触电时，应先____________，再实施急救措施。为了安全，家庭电路的保险丝选用的规则是___________________________________。
【课后巩固】
1.想利用细铁屑和小磁针来显示通电螺线管外部的磁场，下列方法错误的是（? ）
? A.?用细铁屑的疏密来显示磁场的强弱
? B.?用小磁针的偏转来显示磁场的存在
? C.?用细铁屑的分布来显示磁场的分布
D.?用小磁针S极的指向来显示磁场的方向
2.如图所示是一款名为nPower的充电器。它的内部主要由磁性物质以及线圈组成。消费者只需将它带在身上行走散步，或是用手摇方式让它震动即可产生电。此款充电器的发电原理与下列实验原理相同的是（?? ）
3.家庭电路中有时会出现这样的现象：原来各用电器都在正常工作，当再将一个手机充电器的插头插入插座时，家里所有的用电器全部停止了工作，关于这种现象以及形成的原因，以下说法正确的是（?? ）
? A.?可能是这个插座的火线和零线原来就相接触形成了短路
? B.?可能是这个用电器的插头与插座没有形成良好接触，仍然是断路状态
C.?可能是插头插入这个插座时，导致火线和零线相接触形成了短路
? D.?可能同时工作的用电器过多，导致干路中总电流过大，保险开关跳闸
4.如图所示的电路出现故障，总开关S跳闸后，复位时又立即跳闸．电工检修时断开所有开关，拔去保险丝，并在此处接入一只普通的白炽灯泡L0，当闭合开关S、 S2时，L0正常发光，L2不发光；当闭合开关S、S1时，L0和L1都发出暗红色光；则可以确定电路故障是（?? ）
? A.?灯L1断路 ? B.?灯L1短路 ? C.?灯L2断路 D.?灯L2短路
5.小金做实验探究“通电螺线管外部的磁场分布”：①在螺线管的两端各放一个小磁针，并在硬纸板上均匀地撒满铁屑；②通电后轻敲纸扳，小磁针的指向和铁屑的排列情况如图所示；③改变螺线管中电流方向，小磁针的指向也改变。下列说法中正确的是（?? ）
A.?通电螺线管周围的磁场与条形磁铁的磁场相似
? B.?步骤②中，螺线管的左端相当于条形磁铁的N极
? C.?通电螺线管的磁场方向与螺线管中电流的方向无关
? D.?通过减小电流强度，可增强通电螺线管周围的磁场
6.小明做“装配直流电动机模型”实验，并检验安装的电动机模型能否正常工作：
(1).能说明直流电动机工作原理的是图?????? （填“甲”或“乙”）。
(2).在安装该模型时要按照????????? 的顺序安装。（选填“由外向内”或“由内向外”）
(3).为了使组装的电动机模型能够正常运转，在安装时还应注意以下几点，其中正确的是?????? （选填符号）。
A.要尽量减小辅与轴架之间的摩擦?????? B. 电刷与换向器的接触松紧要适当
C.不要使各元件因安装不当而产生形变???? D.?每一只固定螺钉均不能拧紧
(4).小明把安装好的电动机、变阻器、电源和开关串联起来进行实验，如图丙所示。
①用笔画线代替导线完成图丙实验器材的连接。（要求滑片向右移，电动机转速变快）
②若开关闭合，线圈不转，用手轻轻一拔，线圈就转动起来，则原来线圈不转的原因是???? 。
7.如图甲是一个水位自动报警器的工作原理图，如图乙是待完善的自动供氧电路。请回答：
(1)在图甲的控制电路中，由A、B金属块和烧杯中的水组成的部分相当于电路元件中的________；当水位在安全位置以下时，绿灯亮，水位到达安全位置上限时，红灯亮，则工作电路中的绿灯是________（选填“P”或“Q”）。
(2)无土栽培植物时，往往要给培养液中通入空气，以补充氧气。小金设计了如图所示的自动供氧电路，定时开关每隔一段时间自动闭合，增氧机工作。请在答题卡上用笔画线将电路原理图连接完整。（要求：与触点的接线只能接在静触点上，连线不能交叉）
8.如图所示为探究“电磁感应现象”的实验装置。
(1) AB棒在磁场中做切割磁感线运动时，可以观察到电流表指针向右偏转，这时AB棒成为一个电源，其中A端是_______极（选填“正”或“负”）。
(2)实验中为了使电流表指针明显偏转，可以采取的措施是______________（写出一条即可）。
(3)保持电路闭合，当导线AB向左运动或向右运动时，电流表的指针会向左或向右偏转，表明导线中的感应电流方向与__________________有关。
9.如图所示，R0是一个光敏电阻，其阻值随光照强度的增加而减小，R是电阻箱（己调至合适阻值），它们和继电器组成自动控制电路来控制路灯，达到白天灯熄，夜晚灯亮的目的。给路灯供电的电源应接在_______两端（选填“a、b”或“b、c”）；白天流过R0的电流比夜晚的_____（选填“大”或“小”）；如果要让路灯比原来亮得早一些，可以将电阻箱R的阻值调_____一些（选填“大”或“小”）。
10.如图是一种“闯红灯违法证据模拟记录器”。其工作原理：当光控开关接收到某种颜色光时，开关自动闭合；当压敏电阻受到车的压力时，它的阻值变小，引起电流变化，到一定值时继电器的衔铁就被吸下；光控开关未受到该种光照射会自动断开，衔铁没有被吸引，工作电路中的指示灯发光。
(1)根据工作原理，在答题卷上将电路连接完整。
(2)要记录违规闯红灯的情景，光控开关应在接收到________光（选填“红”、“绿”或“黄”）时，自动闭合。
(3)要使质量较小的车在闯红灯时也能被拍下，可以在控制电路中与压敏电阻_______ （选填“串联”或“并联”）一个电阻。
11.小金用如图所示的电路探究感应电流的方向与磁场的方向是否有关，小金的主要实验步骤如下：①保持蹄形磁铁静止，使金属棒AB向右运动，观察灵敏电流计指针偏转的方向。②调换蹄形磁铁的N、S极，然后保持蹄形磁铁静止，使金属棒AB向左运动，观察灵敏电流计指针偏转的方向。请回答：
(1)小金的探究过程中存在的问题是____________________。
(2)请你针对探究过程中存在的问题，写出改正措施：__________________。
(3)实验过程中，产生感应电流时，_____________相当于电源。
12.出于安全考虑，电梯设置有超载自动报警系统，其工作原理如图所示，R1为保护电阻，R2为压敏电阻，当超载时，电铃会报警．己知控制电路的电源电压 U=6伏，R1=100欧，压敏电阻R2的阻值随压力F大小变化如图乙所示，电梯底架自重和电磁铁线圈的阻值都忽略不计。
（1）请简要说明超载时，引起电铃报警的工作过程。
（2）当电磁铁线圈电流达到20毫安时，衔铁刚好被吸住。若该电梯厢内站立总质量为800千克的乘客时，试通过计算说明电梯是否超载。（g取10牛/千克）
参考答案
【题型解析】
命题点一　红 绿
命题点二　力 振动
命题点三　振动 运动 感应电流
命题点四 C
命题点五
命题点六 D
【突破训练】
1.C 2.D 3.C 4.A 5.D 6.C 7.A
8.电磁感应 机械 电源
9.(1)图略 (2)B (3)①变小 ②变大
10.
11.(1)90 (2)A、B端
由图甲可知0℃时，R2=50?，控制电路电流l=6V/（100?+50?）=0.03A=30mA，
∴恒温箱加热器处于不工作状态。
变大
12.（1）I=5A（2）I人=0.025A；保险丝不会断（3）切断电源?? 保险丝的额定电流应等于或稍大于电路正常工作的总电流
【课后巩固】
1.D 2.C 3.C 4.D 5.A
6.(1).甲
(2).由内向外
(3).ABC
(4).图中要求从连接电动机右接线柱和变阻器右下接线柱线圈恰好在平衡位置
7.（1）开关；P（2）略
8.（1）正（2）把导线制成线圈、增强磁场或者增加切割磁感线的长度 （3）导体运动方向
9.a、b；大；大。
10.
（1）如图所示。（2）红（3）并联
11.（1）在步骤②中改变了导体的运动方向。（或者切割方向）?（2）调换蹄形磁铁的N、S极，然后保持蹄形磁铁静止，使金属棒AB向右运动，观察灵敏电流计的指针偏转的方向。（比如： 将实验步骤1中的金属棒AB的运动方向改成向左，或者将步骤2中的金属棒AB运动方向改成向右。只写到金属棒运动方向改向右，保持金属棒AB运动方向相同。 ）（3）金属棒AB。
