1.6 家庭用电 同步练习—2020-2021学年浙教版八年级科学下册（含答案）

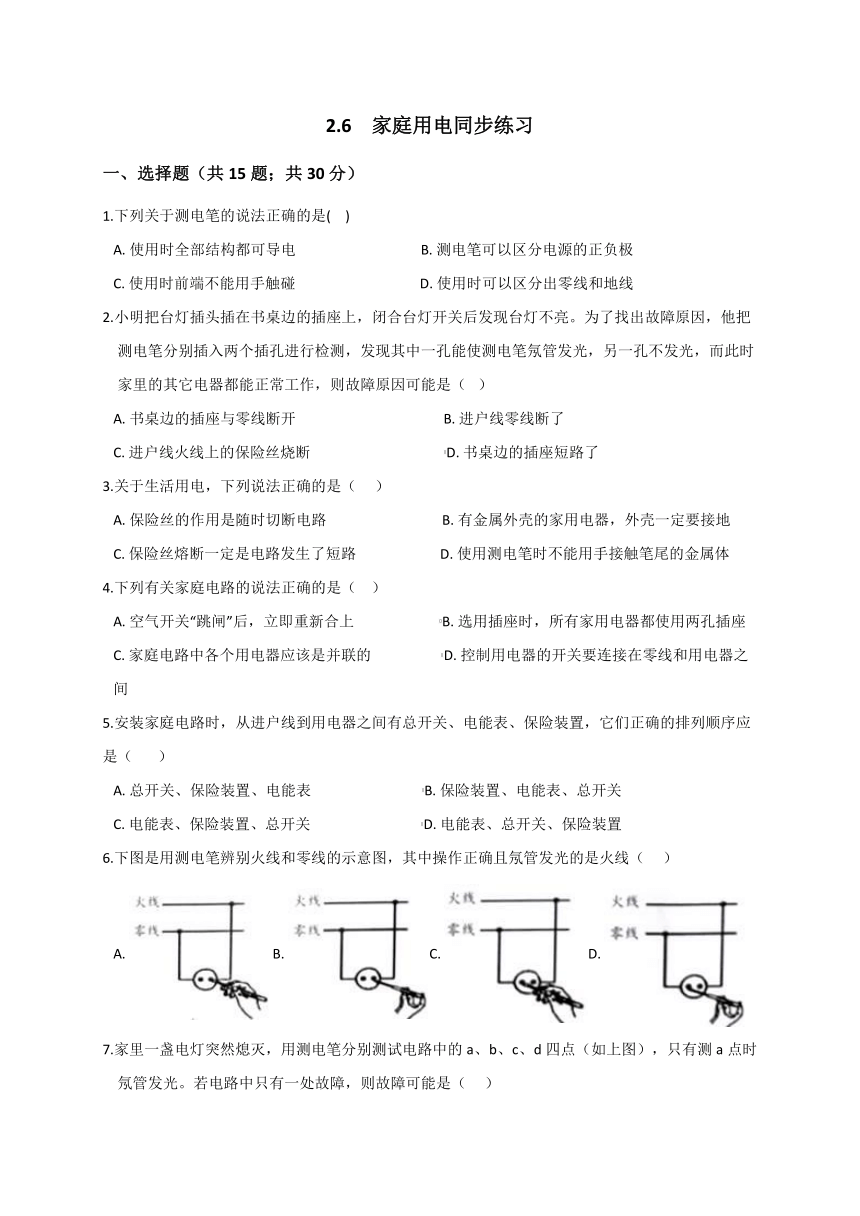

2.6 家庭用电同步练习
一、选择题（共15题；共30分）
1.下列关于测电笔的说法正确的是(?? )
A.?使用时全部结构都可导电????????????????????????????????????B.?测电笔可以区分电源的正负极
C.?使用时前端不能用手触碰????????????????????????????????????D.?使用时可以区分出零线和地线
2.小明把台灯插头插在书桌边的插座上，闭合台灯开关后发现台灯不亮。为了找出故障原因，他把测电笔分别插入两个插孔进行检测，发现其中一孔能使测电笔氖管发光，另一孔不发光，而此时家里的其它电器都能正常工作，则故障原因可能是（? ）
A.?书桌边的插座与零线断开??????????????????????????????????? ?B.?进户线零线断了
C.?进户线火线上的保险丝烧断???????????????????????????????? D.?书桌边的插座短路了
3.关于生活用电，下列说法正确的是（??? ）
A.?保险丝的作用是随时切断电路????????????????????????????? B.?有金属外壳的家用电器，外壳一定要接地
C.?保险丝熔断一定是电路发生了短路?????????????????????? D.?使用测电笔时不能用手接触笔尾的金属体
4.下列有关家庭电路的说法正确的是（ ??）
A.?空气开关“跳闸”后，立即重新合上?????????????????? B.?选用插座时，所有家用电器都使用两孔插座
C.?家庭电路中各个用电器应该是并联的?????????????????? D.?控制用电器的开关要连接在零线和用电器之间
5.安装家庭电路时，从进户线到用电器之间有总开关、电能表、保险装置，它们正确的排列顺序应是（????? ）
A.?总开关、保险装置、电能表????????????????????????????????B.?保险装置、电能表、总开关
C.?电能表、保险装置、总开关????????????????????????????????D.?电能表、总开关、保险装置
6.下图是用测电笔辨别火线和零线的示意图，其中操作正确且氖管发光的是火线（ ???）
A.?B.?C.?D.?

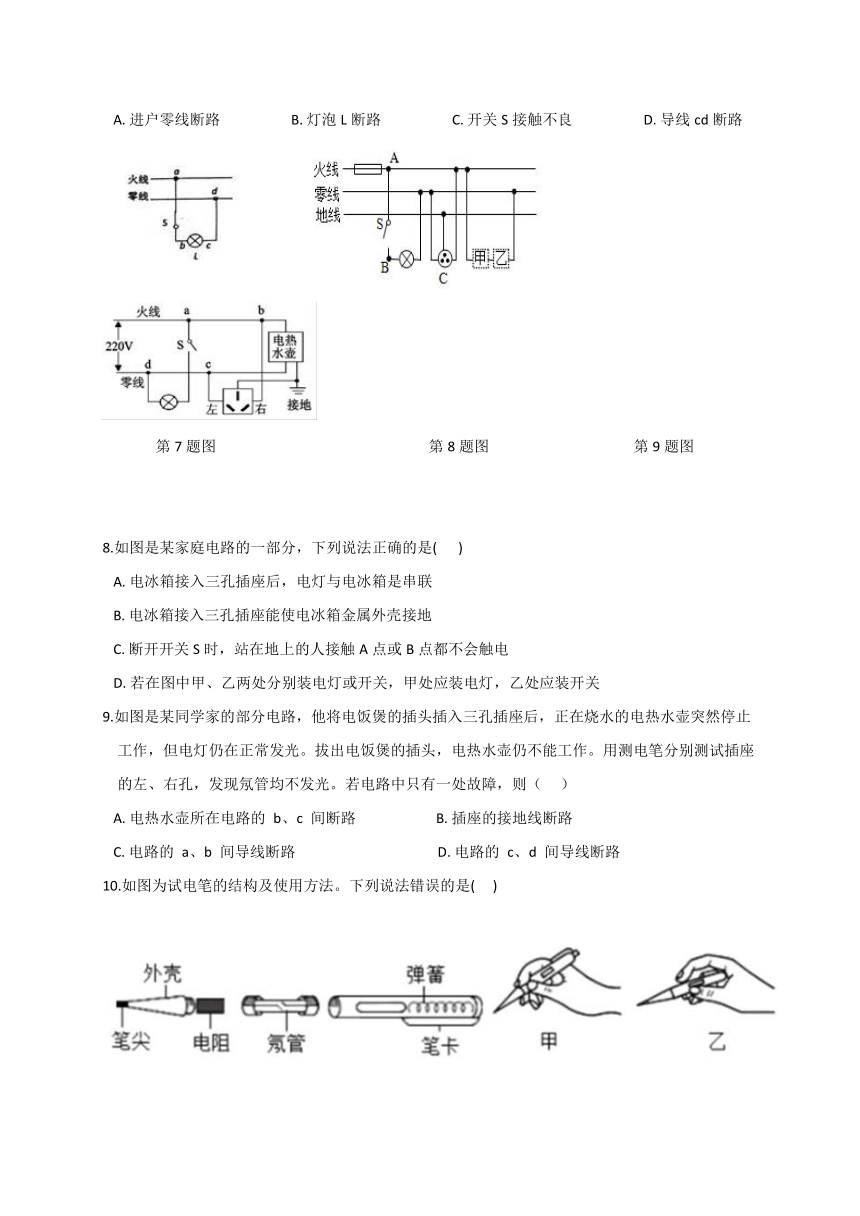

7.家里一盏电灯突然熄灭，用测电笔分别测试电路中的a、b、c、d四点（如上图），只有测a点时氖管发光。若电路中只有一处故障，则故障可能是（??? ）
A.?进户零线断路????????????????????B.?灯泡L断路????????????????????C.?开关S接触不良????????????????????D.?导线cd断路

第7题图 第8题图 第9题图
8.如图是某家庭电路的一部分，下列说法正确的是(???? )
A.?电冰箱接入三孔插座后，电灯与电冰箱是串联
B.?电冰箱接入三孔插座能使电冰箱金属外壳接地
C.?断开开关S时，站在地上的人接触A点或B点都不会触电
D.?若在图中甲、乙两处分别装电灯或开关，甲处应装电灯，乙处应装开关
9.如图是某同学家的部分电路，他将电饭煲的插头插入三孔插座后，正在烧水的电热水壶突然停止工作，但电灯仍在正常发光。拔出电饭煲的插头，电热水壶仍不能工作。用测电笔分别测试插座的左、右孔，发现氖管均不发光。若电路中只有一处故障，则（??? ）
A.?电热水壶所在电路的 b、c 间断路???????????????????????B.?插座的接地线断路
C.?电路的 a、b 间导线断路??????????????????????????????????? ??D.?电路的 c、d 间导线断路

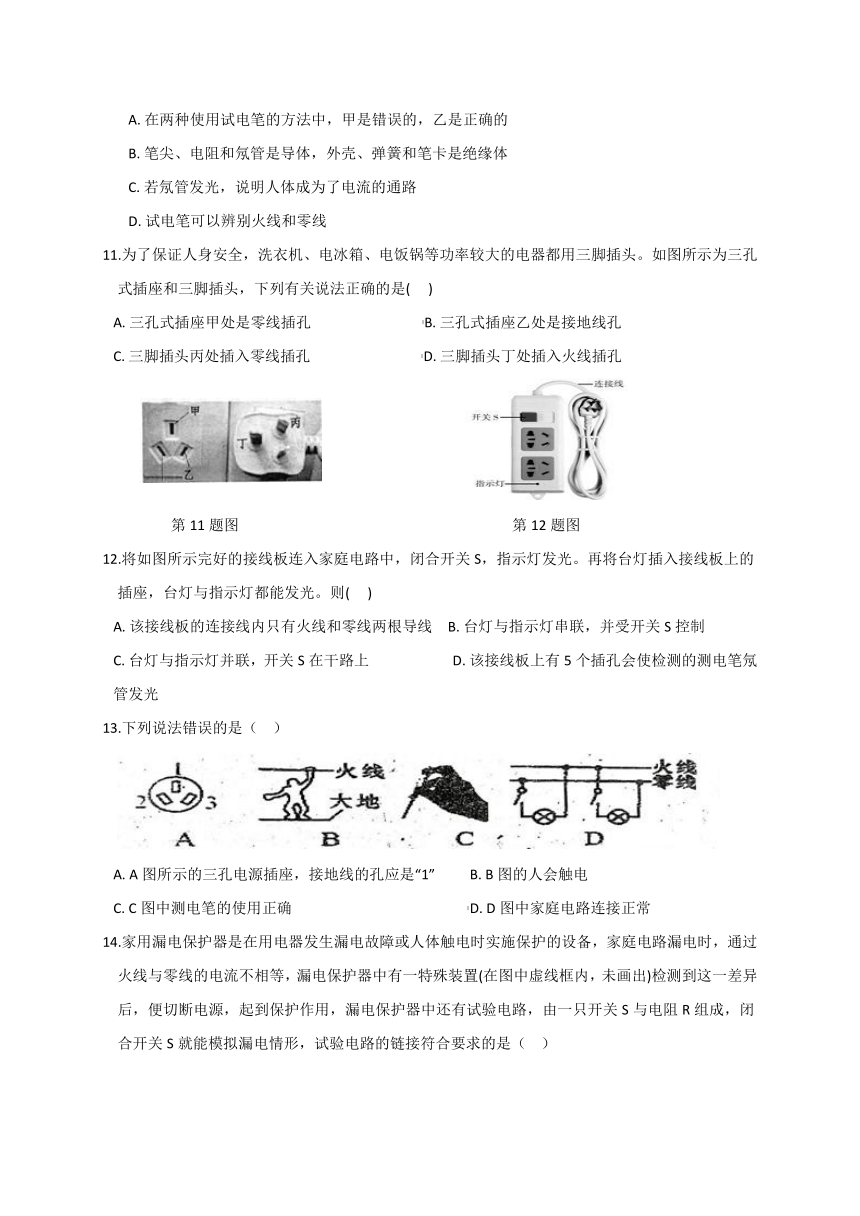

10.如图为试电笔的结构及使用方法。下列说法错误的是( ???)

A.?在两种使用试电笔的方法中，甲是错误的，乙是正确的
B.?笔尖、电阻和氖管是导体，外壳、弹簧和笔卡是绝缘体
C.?若氖管发光，说明人体成为了电流的通路
D.?试电笔可以辨别火线和零线
11.为了保证人身安全，洗衣机、电冰箱、电饭锅等功率较大的电器都用三脚插头。如图所示为三孔式插座和三脚插头，下列有关说法正确的是(??? )
A.?三孔式插座甲处是零线插孔????????????????????????????????B.?三孔式插座乙处是接地线孔
C.?三脚插头丙处插入零线插孔????????????????????????????????D.?三脚插头丁处插入火线插孔

第11题图 第12题图
12.将如图所示完好的接线板连入家庭电路中，闭合开关S，指示灯发光。再将台灯插入接线板上的插座，台灯与指示灯都能发光。则(??? )
A.?该接线板的连接线内只有火线和零线两根导线 B.?台灯与指示灯串联，并受开关S控制
C.?台灯与指示灯并联，开关S在干路上 D.?该接线板上有5个插孔会使检测的测电笔氖管发光
13.下列说法错误的是（?? ）

A.?A图所示的三孔电源插座，接地线的孔应是“1”????? B.?B图的人会触电
C.?C图中测电笔的使用正确?????????????????????????????????????????? D.?D图中家庭电路连接正常
14.家用漏电保护器是在用电器发生漏电故障或人体触电时实施保护的设备，家庭电路漏电时，通过火线与零线的电流不相等，漏电保护器中有一特殊装置(在图中虚线框内，未画出)检测到这一差异后，便切断电源，起到保护作用，漏电保护器中还有试验电路，由一只开关S与电阻R组成，闭合开关S就能模拟漏电情形，试验电路的链接符合要求的是（?? ）
A.?B.?C.?D.?
15.电工师傅常用一只标有“220V 40W”的灯泡L0（检验灯泡）取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示。当只闭合S、S1时L0不亮；当只闭合S、S2时，L0和L2都呈暗红色；当只闭合S、S3时，L0正常发光。由此可以判断( ???)

A.?L1所在的支路短路???????????B.?L2所在的支路断路???????????C.?L3所在的支路短路???????????D.?各支路均完好
二、填空题（共6题；共13分）
16.图甲是台灯的实物图，图乙是该台灯的电路图，AB表示台灯插头的两个插脚。
(1)小明将台灯插头插入插座后，闭合台灯开关，发现台灯L1不发光。电路中开关及导线接触良好，用测电笔检测M点，氖管发光，再测N点，氖管不发光，则可知台灯L1出现故障是________（选填“断路”或“短路”）现象。
(2)丁图是某种测电笔的结构图，使用时手指干万不能接触测电笔的________部位（填字母）。


(3)小明将台灯插头插入插座后，闭合台灯开关，台灯不发光。经检查，G点左侧的零线断了，其他元件都完好。此时丙图的开关S断开，用测电笔检测E，F，G三点，氖管发光的有________。
17.如图所示是小敏家部分线路连接图。当用测电笔接触插座的右孔时，氖管发光，可知右孔内的电线与进户线中的________线相连接；当闭合开关s，灯L在亮的瞬间熄灭，而室内其它用电器仍正常工作，则灯L处电路________(填“开路”或“短路”)。

第17题图 第19题图 第20题图
18.我国家庭电路的电压为________伏。为了保证人身安全，洗衣机、冰箱、电饭锅等用 电器都用三脚插头，使用时用电器的金属外壳接________线，避免触电事故。
19.为了安全用电，家庭电路中要安装熔断器或断路器，试分析回答：
(1)熔断器内有保险丝，保险丝是用熔点________（选填“高”或“低”）的金属材料制成的。
(2)现在家庭电路中常用断路器来替代熔断器，一样能对电路起保护作用，当排除电路故障后通过手动复位即可接通电路，十分方便。右图所示为断路器的工作原理图，当电路中________时，会出现如图中B的状况。
20.如图是小华家的部分家庭电路的电路图，小华在家用台灯L2学习时，突然台灯L2的灯丝断了，而屋内的照明灯L1依然正常发光，小华用试电笔检测插座c、d两孔时发现，d孔能使试电笔的氖管发光，c孔不能使试电笔的氖管发光，则甲、乙两根进户线中________(填“甲”或“乙”)是火线，若小华将屋内的照明灯L1的开关S1断开，用试电笔检测灯L1两端的a、b两点，会发现________(填“a”、“b”或“都”)能使试电笔的氖管发光，这样连接的电路是________(填“安全”或“危险”)的。
三、解答题（共5题；共27分）
21.家庭电路安装各个电路元件时，不但要考虑各元件能否正常工作，更要考虑使用的安全性。请用笔画线代替导线将下图中开关和电灯、三孔插座接入电路，使其符合安全用电的要求。

22.今年小科家造了新房，电工师傅安装完成家庭电路，回答下列问题

(1)请你将图中的元件连成符合安全用电原则的照明电路；
(2)小科根据所学知识，想借助测电笔验收安装是否正确。在使用测电笔时，________（填“甲”或“乙”）的使用方法是正确的；
(3)检测时，首先只闭合开关S，发现灯不亮，她用测电笔接触开关及灯与电线连接处，氖管均发光。造成这一现象的原因可能是________?。
23.小明同学学习了家庭电路的相关知识，他想试着在家里安装一个三孔插座。因为三孔插座多是使用大功率用电器，他给三孔插座配了一个断路器，请你在图中用笔画线代替导线将下面插座和保险丝接入电路，并完成下面的填空。

(1)因为三孔插座多是使用大功率用电器，他给三孔插座配了一个断路器，请你在图中用笔画线代替导线将下面插座和保险丝接入电路，并完成下面的填空。
(2)安装完电路后，若电路无故障，他用测电笔接触插座的一个孔，发现测电笔的氛管发光，他断定这个孔连接的是________?（选填“火”或“零”）线。
(3)他把一个电烤炉的三脚插头插人三孔插座中，三孔插座中接地线就与电烤炉的________（选填“发热丝”或“外壳”）相连接了。
24.如图甲所示是测电笔的结构，当用它插入插座的左孔时氖管不亮， 插入右孔时氖管发光，则说明火线在插座的________孔。测电笔内部有一个大电阻，它的作用使人使用的时候处于安全状态。若测电笔氖管发光放电时的电流为 0.36 毫安，人体的安全电压为 36 伏， 则当测电笔的笔尖接触家庭电路的火线时要使人能处于安全状态， 此大电阻的阻值至少应为多少欧？（不计氖管发光时的电阻）________
25.???(1)如图，小金发现开关闭合后，灯L不亮。小明手头没有测电笔，他利用所学的知识，将电路中的其他支路断开，然后断开断路器，将一盏正常的小灯泡接在断路器两端作为检验灯（如乙图），发现两盏灯均不亮，则该电路的故障是________。具体哪个位置出问题了呢？小明又找来测电笔，用测电笔测试 A、B、C、D 四处时，发现只有 B 处氖管不发光，其他三处氖管发光，则故障具体情况为________。
(2)检修正常后，闭合开关，电灯发光，此时拿测电笔测试 C 点，测电笔使用方法正确，该人体电阻约为 3600 欧，测电笔的氖管________（填“会”或“不会” ）发光；此时通过该人体的电流是________安。
(3)图甲中，小金想加装一个插座，他将电灯的开关断开，从开关内两个触点引出两根电线接在一个插座上，然后将录音机的插头插入插座，此时录音机________电流通过(填“有”或“没有”)，________正常工作(填“能”或“不能”)。

参考答案
一、选择题
1. C 2. A 3. B 4. C 5. D 6. B 7. C 8. B 9. C 10. B 11. C 12. C 13. D 14. C 15. C
二、填空题
16. (1)断路(2)D (3)EFG
17. 火；开路
18. 220；地
19. (1)低(2)短路等电流过大
20. 乙；都；危险
三、解答题
21.
22. (1)(2)乙(3)零线断路
23. (1)(2)火(3)外壳
24. 右；人体接触安全电压最大为 36V，家庭电路的电压为 220V，串联电路中总电压等于各分电压之和，所以大电阻两端的电压：UR=U-U人=220V-36V=184V，在串联电路中各处的电流相等，根据欧姆定律可得，大电阻的最小值：R= URI=184V0.36×10?3A=5.111×105Ω
25. (1)断路；BC间断路(2)不会；0(3)有；不能
