第1章 电与磁（1.5-1.6） 同步练习—2020-2021学年浙教版八年级科学下册（含答案）

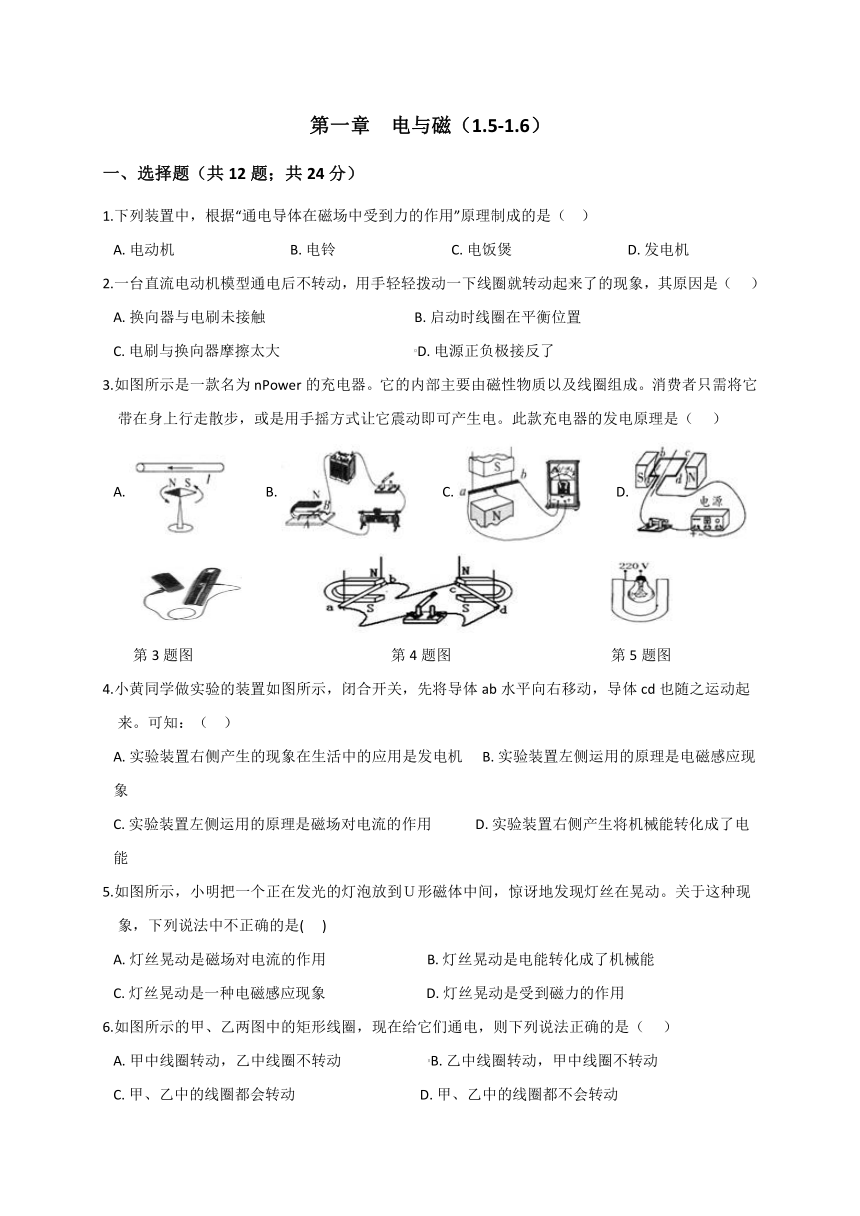

第一章 电与磁（1.5-1.6）
一、选择题（共12题；共24分）
1.下列装置中，根据“通电导体在磁场中受到力的作用”原理制成的是（?? ）
A.?电动机?????????????????????????????????B.?电铃?????????????????????????????????C.?电饭煲?????????????????????????????????D.?发电机
2.一台直流电动机模型通电后不转动，用手轻轻拨动一下线圈就转动起来了的现象，其原因是（ ???）
A.?换向器与电刷未接触???????????????????????????????????????????B.?启动时线圈在平衡位置
C.?电刷与换向器摩擦太大???????????????????????????????????????D.?电源正负极接反了
3.如图所示是一款名为nPower的充电器。它的内部主要由磁性物质以及线圈组成。消费者只需将它带在身上行走散步，或是用手摇方式让它震动即可产生电。此款充电器的发电原理是（??? ）
A.???????????B.???????????C.???????????D.?

第3题图 第4题图 第5题图
4.小黄同学做实验的装置如图所示，闭合开关，先将导体ab水平向右移动，导体cd也随之运动起来。可知：（ ??）
A.?实验装置右侧产生的现象在生活中的应用是发电机?????B.?实验装置左侧运用的原理是电磁感应现象
C.?实验装置左侧运用的原理是磁场对电流的作用????????????D.?实验装置右侧产生将机械能转化成了电能
5.如图所示，小明把一个正在发光的灯泡放到Ｕ形磁体中间，惊讶地发现灯丝在晃动。关于这种现象，下列说法中不正确的是(??? )
A.?灯丝晃动是磁场对电流的作用?????????????????????????????B.?灯丝晃动是电能转化成了机械能
C.?灯丝晃动是一种电磁感应现象?????????????????????????????D.?灯丝晃动是受到磁力的作用
6.如图所示的甲、乙两图中的矩形线圈，现在给它们通电，则下列说法正确的是（ ???）
A.?甲中线圈转动，乙中线圈不转动?????????????????????????B.?乙中线圈转动，甲中线圈不转动
C.?甲、乙中的线圈都会转动????????????????????????????????????D.?甲、乙中的线圈都不会转动

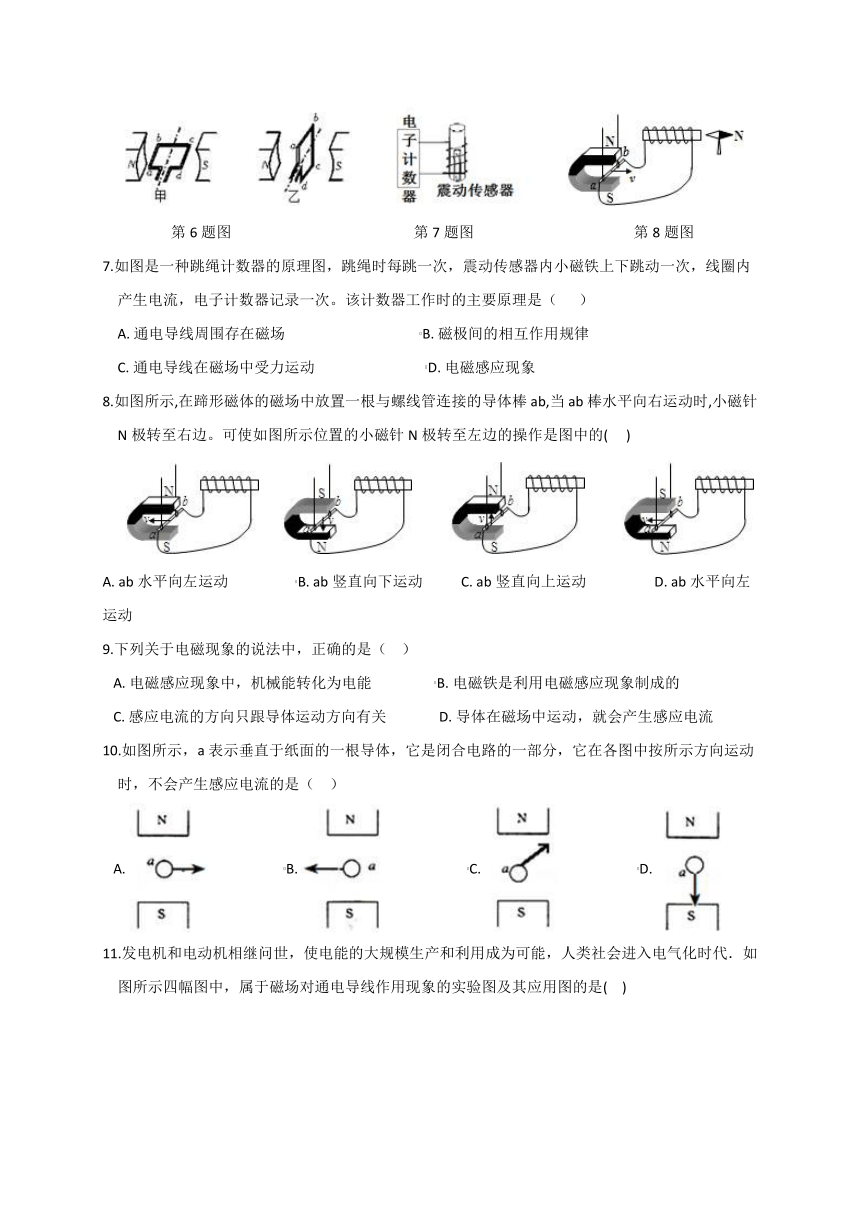

第6题图 第7题图 第8题图
7.如图是一种跳绳计数器的原理图，跳绳时每跳一次，震动传感器内小磁铁上下跳动一次，线圈内产生电流，电子计数器记录一次。该计数器工作时的主要原理是（? ???）
A.?通电导线周围存在磁场???????????????????????????????????????B.?磁极间的相互作用规律
C.?通电导线在磁场中受力运动????????????????????????????????D.?电磁感应现象
8.如图所示,在蹄形磁体的磁场中放置一根与螺线管连接的导体棒ab,当ab棒水平向右运动时,小磁针N极转至右边。可使如图所示位置的小磁针N极转至左边的操作是图中的(??? )

A.?ab水平向左运动 ?????????????????B.?ab竖直向下运动 C.?ab竖直向上运动 ?????????????????D.?ab水平向左运动
9.下列关于电磁现象的说法中，正确的是（ ??）
A.?电磁感应现象中，机械能转化为电能??????????????????B.?电磁铁是利用电磁感应现象制成的
C.?感应电流的方向只跟导体运动方向有关???????????????D.?导体在磁场中运动，就会产生感应电流
10.如图所示，a表示垂直于纸面的一根导体，它是闭合电路的一部分，它在各图中按所示方向运动时，不会产生感应电流的是（?? ）
A.???????????????????????B.???????????????????????C.???????????????????????D.?

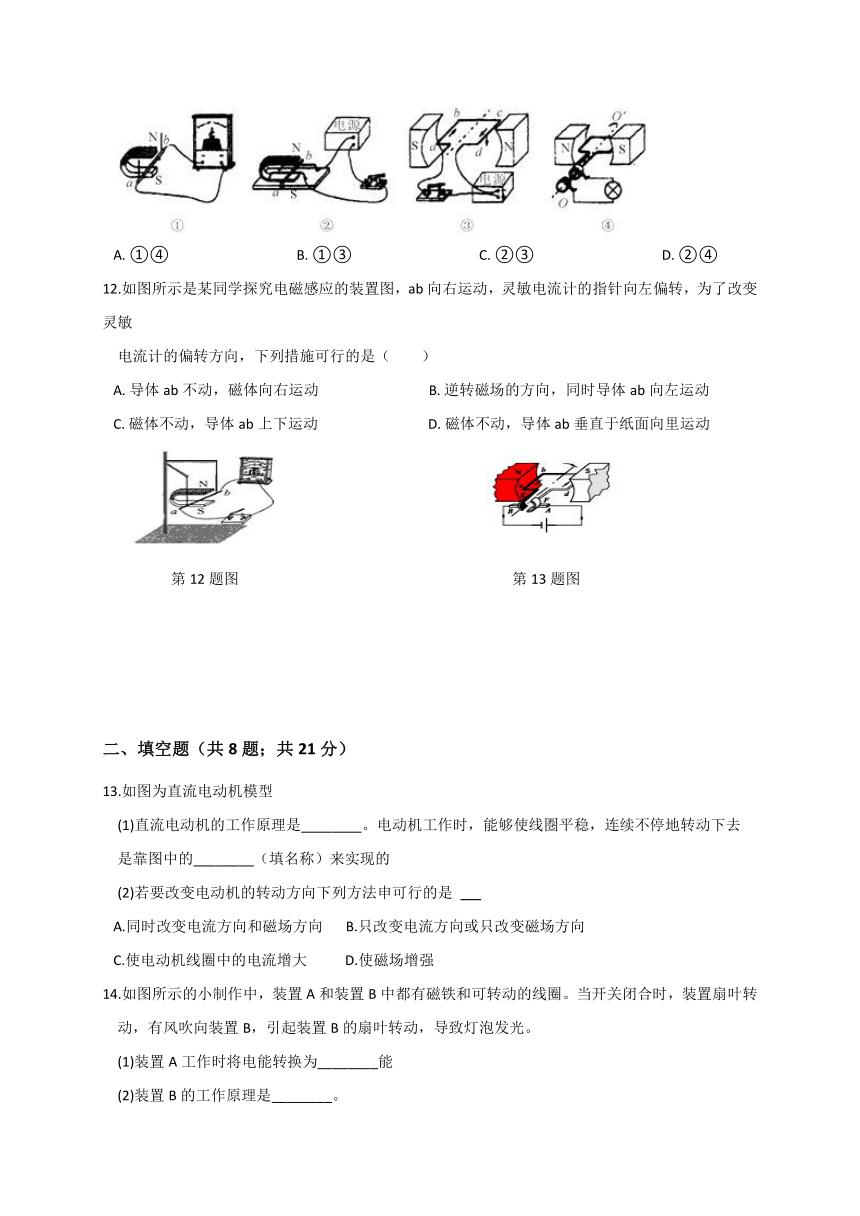

11.发电机和电动机相继问世，使电能的大规模生产和利用成为可能，人类社会进入电气化时代．如图所示四幅图中，属于磁场对通电导线作用现象的实验图及其应用图的是(?? )
?
A.?①④?????????????????????????????????????B.?①③?????????????????????????????????????C.?②③?????????????????????????????????????D.?②④
12.如图所示是某同学探究电磁感应的装置图，ab向右运动，灵敏电流计的指针向左偏转，为了改变灵敏
电流计的偏转方向，下列措施可行的是（　　）
A.?导体ab不动，磁体向右运动????????????????????????????????B.?逆转磁场的方向，同时导体ab向左运动
C.?磁体不动，导体ab上下运动????????????????????????????????D.?磁体不动，导体ab垂直于纸面向里运动

第12题图 第13题图
二、填空题（共8题；共21分）
13.如图为直流电动机模型
(1)直流电动机的工作原理是________。电动机工作时，能够使线圏平稳，连续不停地转动下去
是靠图中的________（填名称）来实现的
(2)若要改变电动机的转动方向下列方法申可行的是 ??????
A.同时改变电流方向和磁场方向 B.只改变电流方向或只改变磁场方向
C.使电动机线圈中的电流增大 D.使磁场增强
14.如图所示的小制作中，装置A和装置B中都有磁铁和可转动的线圈。当开关闭合时，装置扇叶转动，有风吹向装置B，引起装置B的扇叶转动，导致灯泡发光。
(1)装置A工作时将电能转换为________能
(2)装置B的工作原理是________。

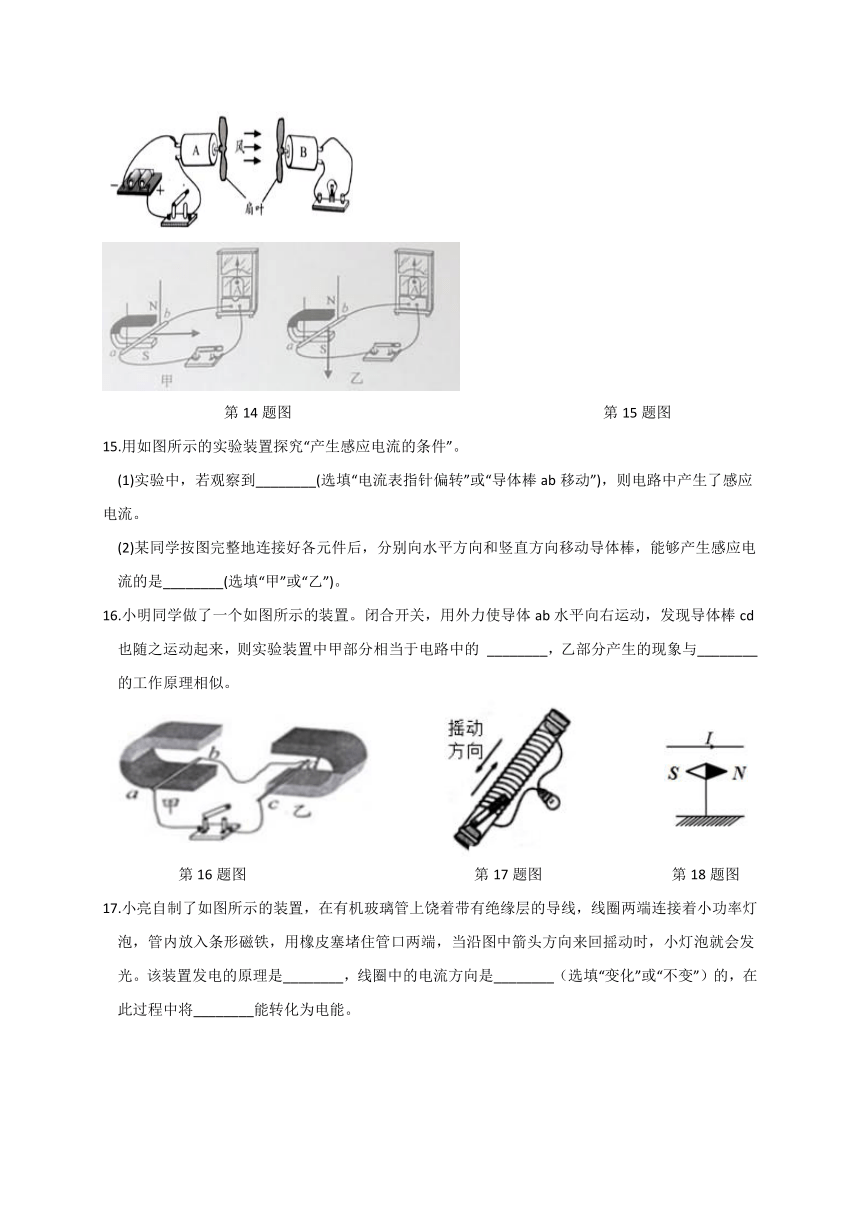

第14题图 第15题图
15.用如图所示的实验装置探究“产生感应电流的条件”。
(1)实验中，若观察到________(选填“电流表指针偏转”或“导体棒ab移动”)，则电路中产生了感应电流。
(2)某同学按图完整地连接好各元件后，分别向水平方向和竖直方向移动导体棒，能够产生感应电流的是________(选填“甲”或“乙”)。
16.小明同学做了一个如图所示的装置。闭合开关，用外力使导体ab水平向右运动，发现导体棒cd也随之运动起来，则实验装置中甲部分相当于电路中的 ________，乙部分产生的现象与________的工作原理相似。

第16题图 第17题图 第18题图
17.小亮自制了如图所示的装置，在有机玻璃管上饶着带有绝缘层的导线，线圈两端连接着小功率灯泡，管内放入条形磁铁，用橡皮塞堵住管口两端，当沿图中箭头方向来回摇动时，小灯泡就会发光。该装置发电的原理是________，线圈中的电流方向是________（选填“变化”或“不变”）的，在此过程中将________能转化为电能。
18.丹麦科学家奥斯特通过实验证实了电流周围存在着磁场，我市某校学生在实验室验证奥斯特实验，当水平导线中通有如图所示的电流时，S极将偏向________（选填“纸内”或“纸外”）；要使实验效果更加明显应使通电导线沿________（选填“东西”或“南北”）方向放置。
19.在下列电器设备中：①电风扇；②电熨斗；③电磁起重机；④扬声器；⑤动圈式话筒；⑥发电机。利用电磁感应原理工作的有________；利用磁场对通电导体有力的作用原理工作的有_______（填序号）。
20.如图所示，请回答下列问题：

(1)在甲乙两个实验中，闭合开关后，导体ab会发生运动的是________(填“甲”或“乙”)，若把图中的磁体N、S极上下对调，则与对调前相比实验现象有什么不同？答：________。
(2)利用图________的实验装置可以探究产生感应电流的条件。在这个实验中，能量是怎么转化的？答：________。
539242043180三、实验探究题（共3题；共9分）
21.探究电磁感应现象：
(1)小雨由电流的磁效应联想到：“既然电能生磁”，那么“磁能否生电”?小雨提出问题时运用的科学方法是________法。
(2)小雨将导线AB、开关S、灵敏电流计和蹄形磁铁按图进行了连接和组装，然后闭合开关进行如下操作，则电路中一定有感应电流的是??????? 。（选填字母代号）
A.只让导线AB上下运动，但不切割磁感线 B.只让蹄形磁铁上下运动，导线AB不切割磁感线
C.让导线AB和蹄形磁铁同时运动 D.只让导线AB向斜上方向运动
22.如下图所示，图甲是课本上“通电导线在磁场中受力”的实验示意图，小科同学实际探究时，在电路上连接了一个滑动变阻器，如图乙所示，实验记录如下表：


(1)乙图中小科在电路中接入滑动变阻器的作用是________。
(2)比较2和3两组实验，说明通电导线在磁场中受力方向与________有关，比较________两组实验说明通电导线在磁场中受力方向与电流方向有关。
(3)小科想在甲图的基础上对实验进行改造，来探究影响感应电流方向的因素，为了观察到明显的实验现象，他要把图甲中的电源换成图丙中的________。
23.如图所示，图甲是课本上“通电导线在磁场中受力”的实验示意图，实验记录如下表：
实验序号
磁场方向
ab中电流方向
ab运动方向
1
向下
无电流
静止不动
2
向下
由a向b
向左运动
3
向上
由a向b
向右运动
4
向下
由b向a
向右运动
(1)比较实验2和3，说明通电导线在磁场中受力方向与________有关。
(2)小妍想在甲图的基础上对实验进行改造，来探究“影响感应电流方向的因素”，为了观察到明显的实验现象，她要把图甲中的电源换成图乙中的________。
四、解答题（共3题；共15分）
24.如图所示，某小组探究导体在磁场中产生感应电流的条件，实验时保持磁体位置不变。

(1)如图甲所示，电流计指针不偏转，这是因为导体 ab________。
(2)如图乙所示，电流计指针也不偏转，这是因为________。
(3)如图丙所示，电流计指针仍不偏转，这是因为导体 ab 虽有运动，但没有________。
(4)分析比较图中四个实验现象，可以初步得出产生感应电流的条件：________的部分导体，在磁场中做________运动。
25.如图所示的装置可以探究磁生电的实验。当磁铁快速向下插入螺线管时，观察到电流表原来静止在中间的指针向左偏转。
(1)上述过程中的能量转化情况是________。
(2)磁铁插入螺线管后，用一只手拿着磁铁和螺线管一起向上运动，电流表指针? ????。
A.不偏转 B.向左偏转 C.向右偏转
(3)为进一步探究感应电流方向与磁场方向的关系，接下去的操作是________，同时观察电流表指针的偏转情况。

第25题图 第26题图
26.发光二极管简称LED，是一种高效节能光源（用 符号表示），具有单向导电性，在电路中电流只能从正极流入，负极流出，反之就不会发光。如图是小明设计的一个研究电与磁的实验电路图，当金属棒PQ做垂直于纸面做内外运动时，发现A、B交替闪亮。
(1)当PQ垂直纸面向外运动时，观察到的现象是________。 (2)请应用所学知识分析其交替闪亮的原因。
参考答案
一、选择题
1. A 2. B 3. C 4. B 5. C 6. A 7. D 8. A 9. A 10. D 11. C 12. A
二、填空题
13. (1)通电线圈在磁场中受力转动（或通电导体在磁场中受到力的作用）；换向器(2)B
14. (1)机械(2)电磁感应
15. (1)电流表指针偏转(2)甲
16. 电源；电动机
17. 电磁感应；变化；机械
18. 纸外；南北
19. ⑤⑥；①④
20. (1)乙；导体反向运动(2)甲；机械能转化为电能
三、实验探究题
21. (1)逆向思维(2)D 22. (1)保护电路(2)磁场方向；2和4(3)灵敏电流表
23. (1)磁场方向(2)灵敏电流计
四、解答题
24. (1)静止未做切割磁感线运动(2)电路未闭合(3)竖直运动未做切割磁感线运动(4)闭合电路；切割磁感线
25. (1)机械能转化为电能(2)A
(3)将条形磁铁的N和S极位置对调后，快速向下插入螺线管
26. (1)A灯发光，B灯不发光。
(2)因为让PQ快速向内外做切割磁感线运动，产生的感应电流方向不同。又因为二极管具有单向导电性，所以两个二极管会轮流发光。
