4.3简单物体的三视图

(共14张PPT)
如图所示的蒙古包的上部是圆锥，下部是圆柱体，你能画出它的三视图吗？
“蒙古包”是蒙古族牧民住房的称呼。“包”，满语是“家”、“屋”的意思。蒙古族作为我国古老的游牧民族之一，他们的生活习性带有浓厚的游牧色彩。自古以来，这个生活在广阔的草原上，逐水草而居，以放牧牛羊为生的民族，大部分都从事着草原畜牧业。由于需要频繁地搬家，住房就必须是能够随意移动的活动房，古代又称这种活动房为“穹庐”、“毡帐”等，俗称“毡房”、“帐房”等。
三视图与投影有什么关系？
投影
平行投影
中心投影
正投影
斜投影
请观察下面三个投影，它们有什么相同与不同的地方？你能试着给正投影下定义吗？
在平行投影中,如果投射线垂直于投影面,那么这种投影就称为正投影.

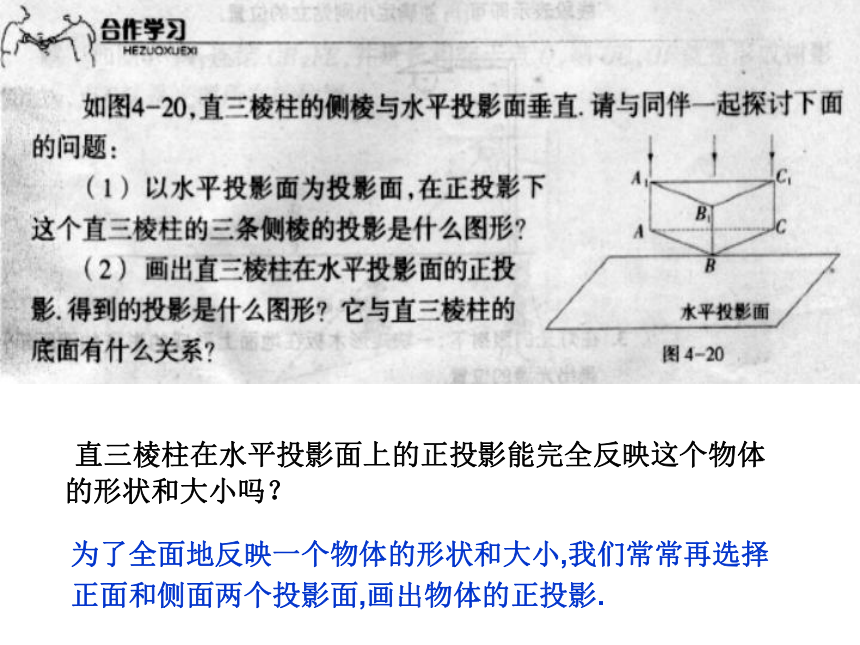

直三棱柱在水平投影面上的正投影能完全反映这个物体的形状和大小吗？
为了全面地反映一个物体的形状和大小,我们常常再选择
正面和侧面两个投影面,画出物体的正投影.
从左到右在侧投影面上的正投影是什么形状？大小如何？ 你能描述一下吗？
如图4-21，这个直三棱柱的正面方向的正投影是什么形状？大小如何？你能描述一下吗？
你能试着画出它的三视图吗？
如图4-21，直三棱柱的正面方向的正投影是一个和矩形A1ACC1 全等的矩形，这个矩形上、下两条边中点的连线，表示侧棱BB1的正投影；
从左到右在侧投影面上的正投影也是一个矩形，它的一组对边等于直三棱柱的高，另一组对边等于直三棱柱底面三角形AC边上的高.

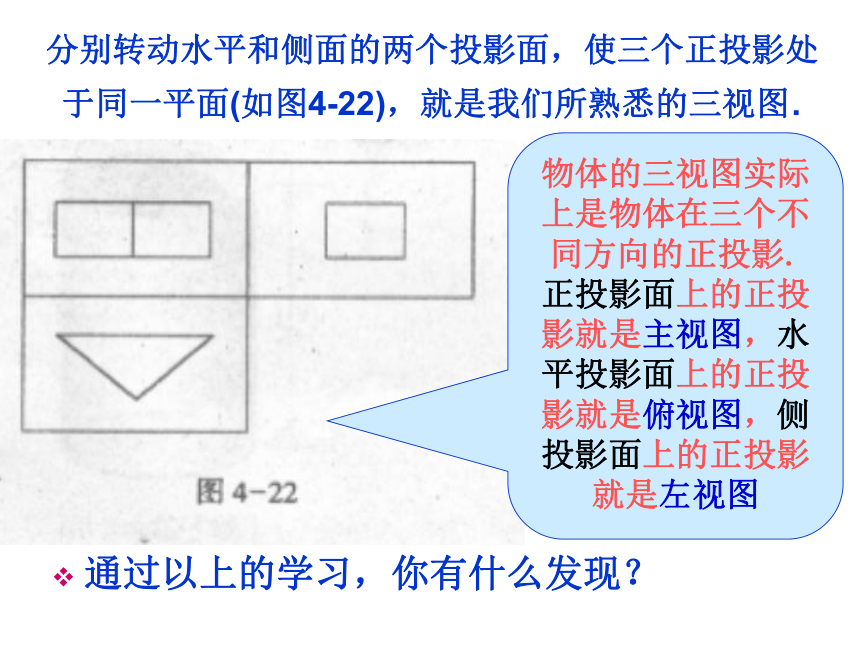

分别转动水平和侧面的两个投影面，使三个正投影处于同一平面(如图4-22)，就是我们所熟悉的三视图.
通过以上的学习，你有什么发现？
物体的三视图实际上是物体在三个不同方向的正投影.正投影面上的正投影就是主视图，水平投影面上的正投影就是俯视图，侧投影面上的正投影就是左视图

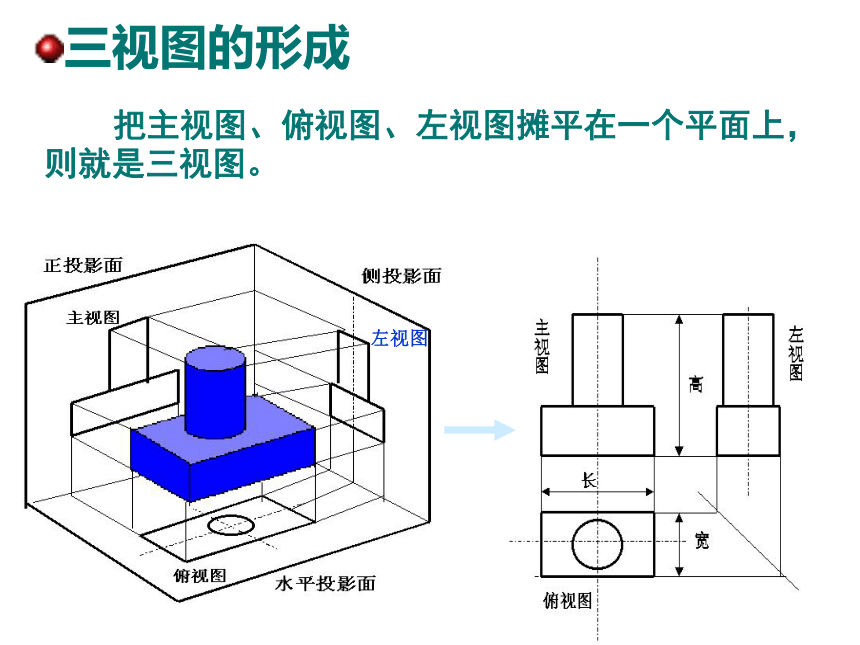

三视图的形成
把主视图、俯视图、左视图摊平在一个平面上，则就是三视图。
左视图
三视图的对应规律
俯视图和左视图
主视图和俯视图
主视图和左视图
----长对正
----高平齐
----宽相等
例1.一个圆锥如图,底面直径为8cm,高6cm,画出它的三视图(比例为1:4).
主视图
左视图
俯视图
主视图,俯视图,左视图之间有什么关系
解：按1：4的比例，画出三视图如图4-24
1.一个立方体如图,请说出它在正面,水平面,侧面三个方向的正投影是什么图形.
2.一个圆柱体如图,它的底面半径为1.5cm,高为2cm,说出它在正面,水平面,侧面三个方向的正投影是什么图形,并画出它的三视图.
一个正六棱柱高2cm,底面是边长为1.5cm的正六边形.先说出它在正面,水平面,侧面三个方向的正投影是什么图形,然后画出它的三视图.
小结
通过这节课的学习,你学会
了什么？你有什收获与困惑？
