4.3投影与三视图

(共20张PPT)
组图：德国空军“狂风”战斗机


来源：新华网

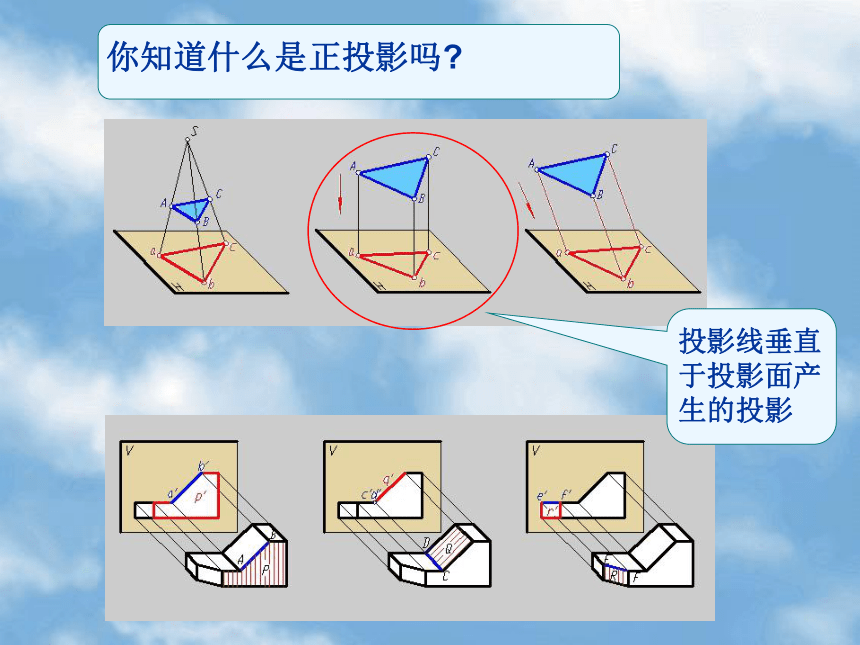

你知道什么是正投影吗
投影线垂直于投影面产生的投影

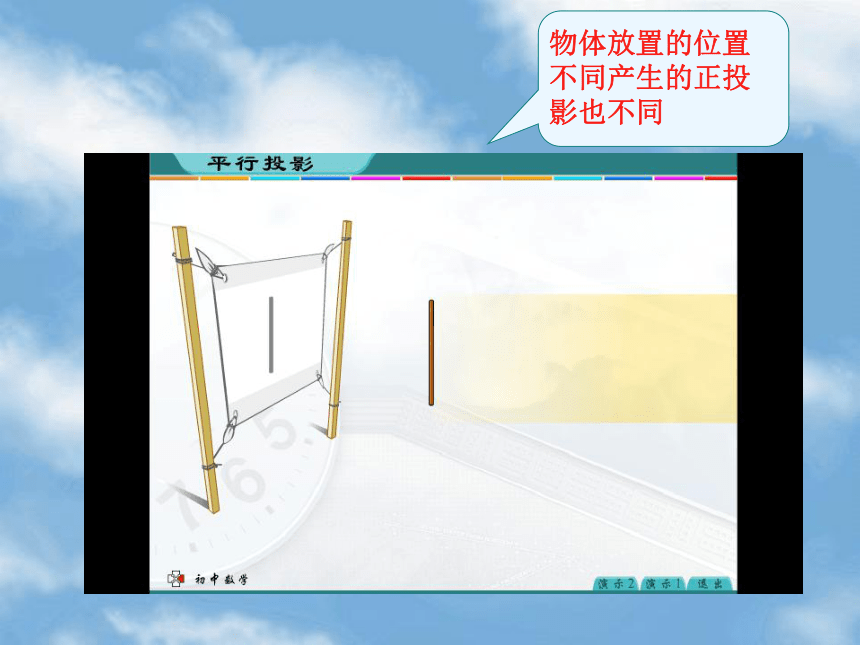

物体放置的位置不同产生的正投影也不同
组图：德国空军“狂风”战斗机

来源：新华网

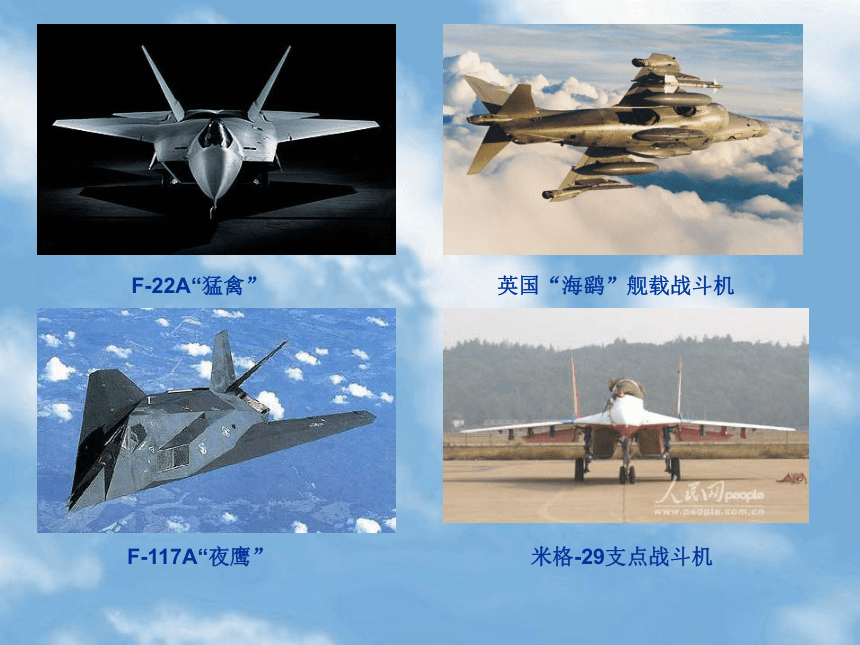

F-22A“猛禽”
英国“海鹞”舰载战斗机
F-117A“夜鹰”
米格-29支点战斗机
组图：德国空军“狂风”战斗机


来源：新华网
中国歼-10战机
当我们从某一角度观察一个物体时，所看到的图象叫做物体的一个视图
组图：德国空军“狂风”战斗机


来源：新华网
你知道正投影与三视图的关系吗
组图：德国空军“狂风”战斗机

来源：新华网
在正面内得到的由前向后观察物体的视图，叫做主视图

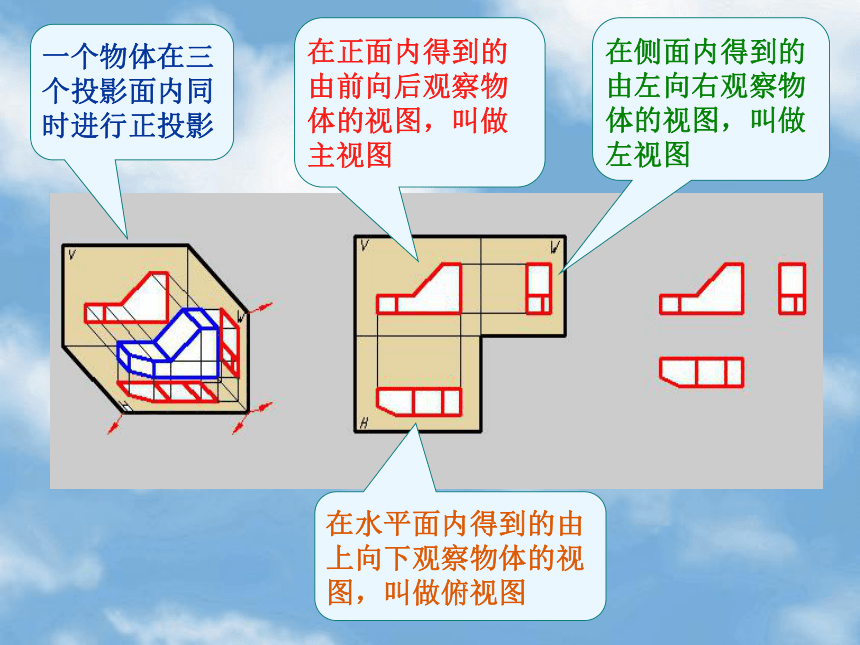

一个物体在三个投影面内同时进行正投影
在侧面内得到的由左向右观察物体的视图，叫做左视图
在水平面内得到的由上向下观察物体的视图，叫做俯视图
组图：德国空军“狂风”战斗机


来源：新华网

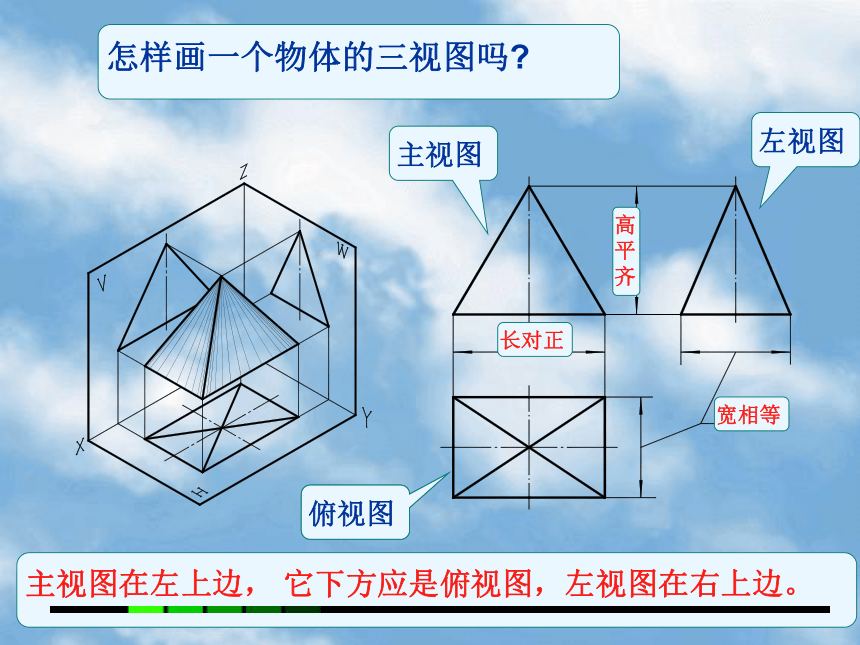

怎样画一个物体的三视图吗
俯视图
左视图
主视图在左上边， 它下方应是俯视图，左视图在右上边。
主视图
长对正
高
平齐
俯视图
宽相等
我们平时常见的几类图形的三视图都是些什么图形？
怎样画一个合格的三视图呢
解：
画下面几何体的三视图
主视
左视
俯视
解：




A B C D
有一实物如图，那么它的主视图（ ）
B
如图，粗线表示嵌在玻璃正方体内的一根铁丝，请画出该正方体的三视图：
解：
一个蒙古包如图所示,它上部的圆锥部分和下部的圆柱部分的高都是2m,底面直径为3m,请以1:200的比例画出它的三视图.
解：
由三视图想像出立体图形
根据三视图说出立体图形的名称
(1)
(2)
根据物体的三视图描述物体的形状
(1)
(2)
根据物体的三视图描述物体的形状
