2020-2021学年浙教版八年级科学下册 1.6 家庭用电 同步练习（含解析）

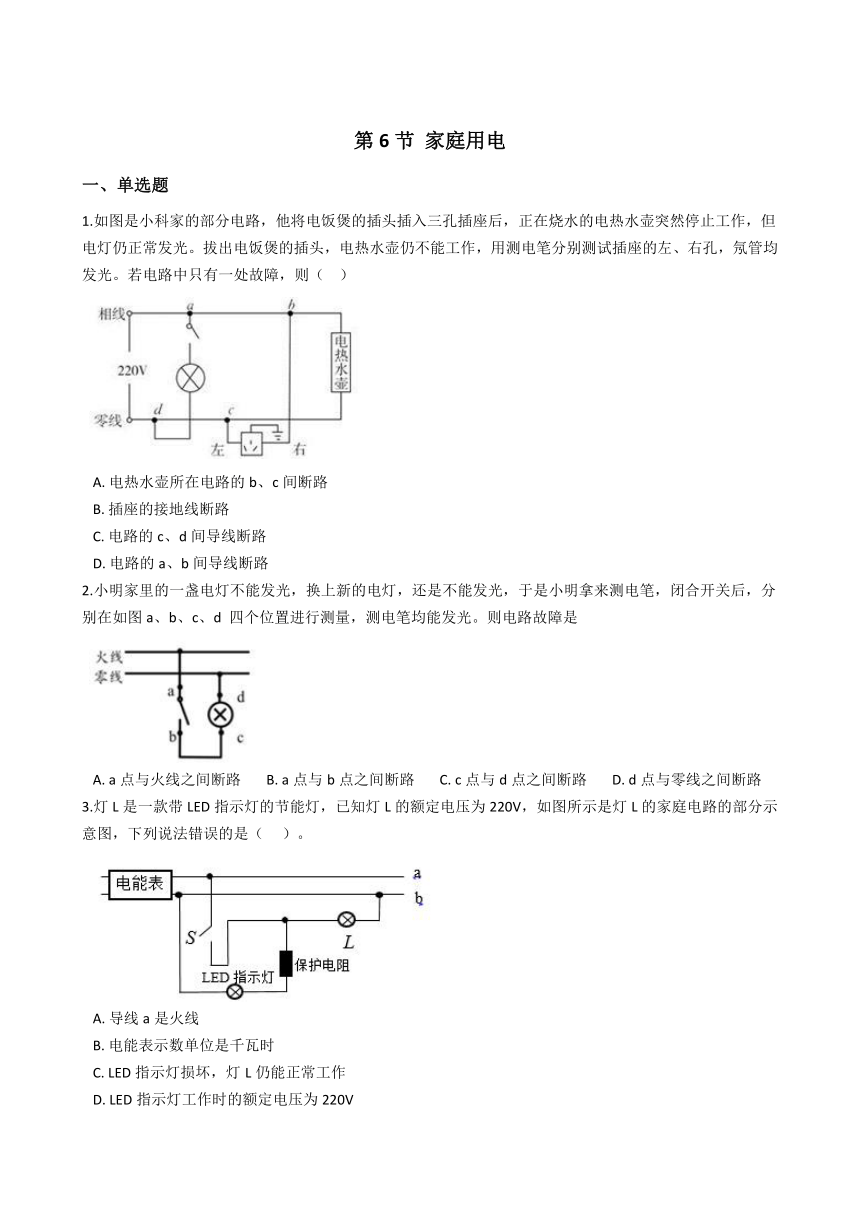

第6节 家庭用电
一、单选题
1.如图是小科家的部分电路，他将电饭煲的插头插入三孔插座后，正在烧水的电热水壶突然停止工作，但电灯仍正常发光。拔出电饭煲的插头，电热水壶仍不能工作，用测电笔分别测试插座的左、右孔，氖管均发光。若电路中只有一处故障，则（?? ）?

A.?电热水壶所在电路的b、c间断路
B.?插座的接地线断路
C.?电路的c、d间导线断路
D.?电路的a、b间导线断路
2.小明家里的一盏电灯不能发光，换上新的电灯，还是不能发光，于是小明拿来测电笔，闭合开关后，分别在如图a、b、c、d 四个位置进行测量，测电笔均能发光。则电路故障是

A.?a点与火线之间断路???????B.?a点与b点之间断路???????C.?c点与d点之间断路???????D.?d点与零线之间断路
3.灯L是一款带LED指示灯的节能灯，已知灯L的额定电压为220V，如图所示是灯L的家庭电路的部分示意图，下列说法错误的是（??? ）。
A.?导线a是火线
B.?电能表示数单位是千瓦时
C.?LED指示灯损坏，灯L仍能正常工作
D.?LED指示灯工作时的额定电压为220V

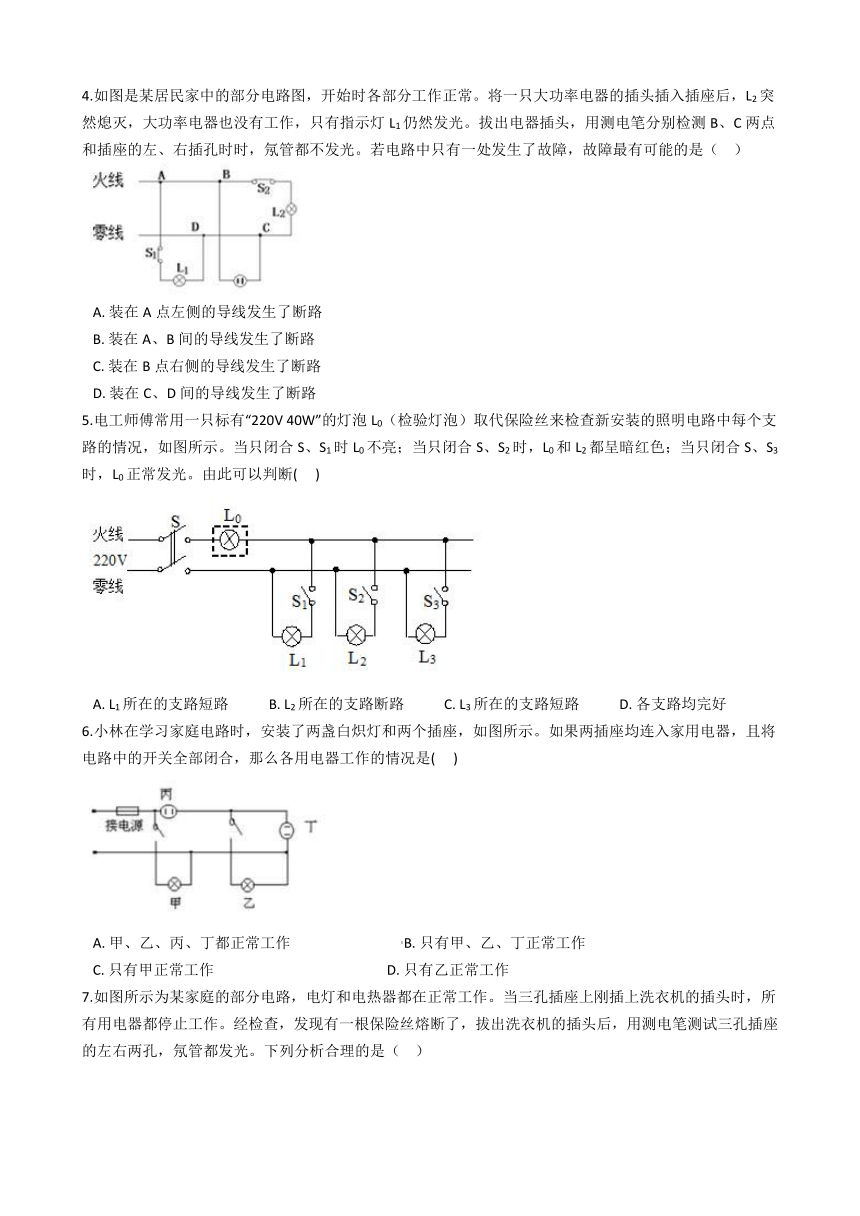

4.如图是某居民家中的部分电路图，开始时各部分工作正常。将一只大功率电器的插头插入插座后，L2突然熄灭，大功率电器也没有工作，只有指示灯L1仍然发光。拔出电器插头，用测电笔分别检测B、C两点和插座的左、右插孔时时，氖管都不发光。若电路中只有一处发生了故障，故障最有可能的是（?? ）
A.?装在A点左侧的导线发生了断路
B.?装在A、B间的导线发生了断路
C.?装在B点右侧的导线发生了断路
D.?装在C、D间的导线发生了断路
5.电工师傅常用一只标有“220V 40W”的灯泡L0（检验灯泡）取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示。当只闭合S、S1时L0不亮；当只闭合S、S2时，L0和L2都呈暗红色；当只闭合S、S3时，L0正常发光。由此可以判断( ???)

A.?L1所在的支路短路???????????B.?L2所在的支路断路???????????C.?L3所在的支路短路???????????D.?各支路均完好
6.小林在学习家庭电路时，安装了两盏白炽灯和两个插座，如图所示。如果两插座均连入家用电器，且将电路中的开关全部闭合，那么各用电器工作的情况是(??? )

A.?甲、乙、丙、丁都正常工作????????????????????????????????B.?只有甲、乙、丁正常工作
C.?只有甲正常工作??????????????????????????????????????????????????D.?只有乙正常工作

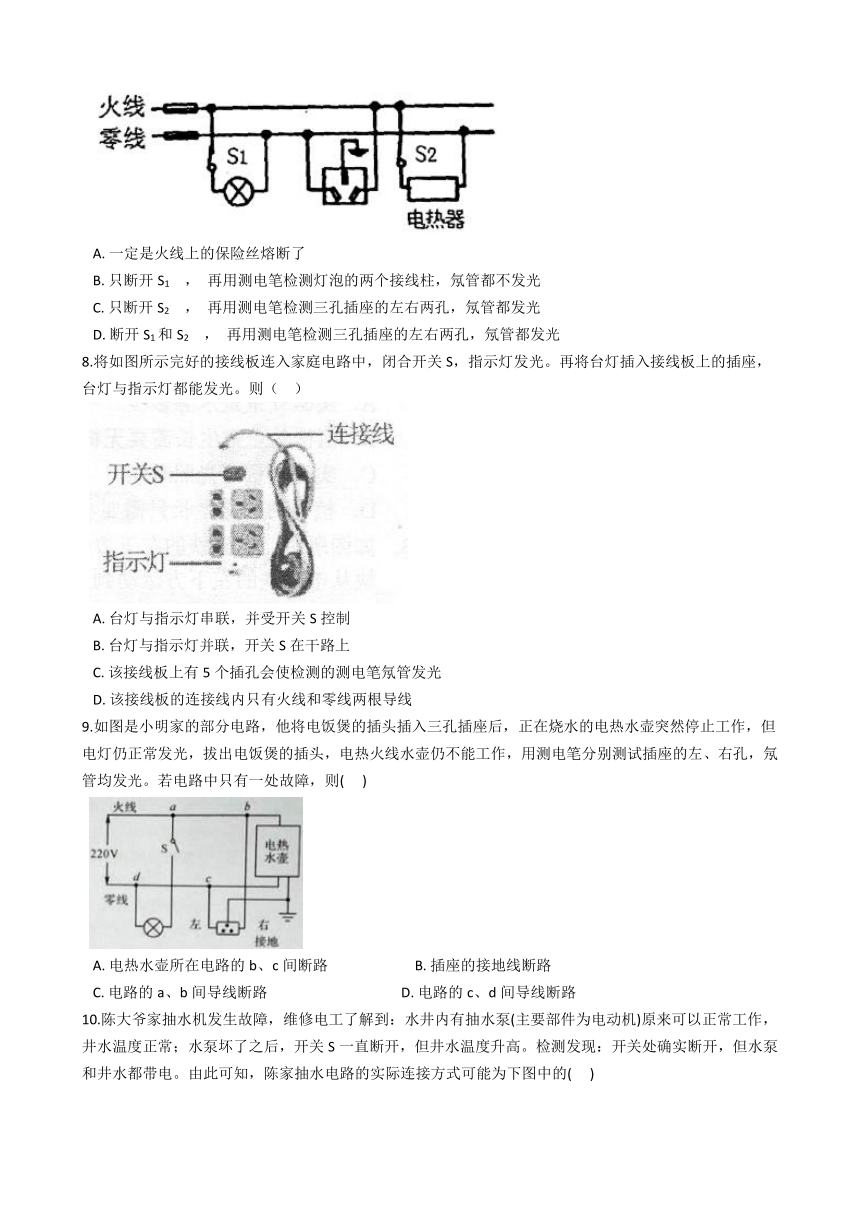

7.如图所示为某家庭的部分电路，电灯和电热器都在正常工作。当三孔插座上刚插上洗衣机的插头时，所有用电器都停止工作。经检查，发现有一根保险丝熔断了，拔出洗衣机的插头后，用测电笔测试三孔插座的左右两孔，氖管都发光。下列分析合理的是（ ??）

A.?一定是火线上的保险丝熔断了
B.?只断开S1 ， 再用测电笔检测灯泡的两个接线柱，氖管都不发光
C.?只断开S2 ， 再用测电笔检测三孔插座的左右两孔，氖管都发光
D.?断开S1和S2 ， 再用测电笔检测三孔插座的左右两孔，氖管都发光
8.将如图所示完好的接线板连入家庭电路中，闭合开关S，指示灯发光。再将台灯插入接线板上的插座，台灯与指示灯都能发光。则（?? ）

A.?台灯与指示灯串联，并受开关S控制
B.?台灯与指示灯并联，开关S在干路上
C.?该接线板上有5个插孔会使检测的测电笔氖管发光
D.?该接线板的连接线内只有火线和零线两根导线
9.如图是小明家的部分电路，他将电饭煲的插头插入三孔插座后，正在烧水的电热水壶突然停止工作，但电灯仍正常发光，拔出电饭煲的插头，电热火线水壶仍不能工作，用测电笔分别测试插座的左、右孔，氖管均发光。若电路中只有一处故障，则(??? )

A.?电热水壶所在电路的b、c间断路?????????????????????????B.?插座的接地线断路
C.?电路的a、b间导线断路???????????????????????????????????????D.?电路的c、d间导线断路
10.陈大爷家抽水机发生故障，维修电工了解到：水井内有抽水泵(主要部件为电动机)原来可以正常工作，井水温度正常；水泵坏了之后，开关S一直断开，但井水温度升高。检测发现：开关处确实断开，但水泵和井水都带电。由此可知，陈家抽水电路的实际连接方式可能为下图中的(??? )
A.????????????????????B.????????????????????C.????????????????????D.?
11.电可以造福人类,但使用不当也会带来危害，下列说法不符合安全用电要求的是(????? )
A.?不允许用铁丝或铜丝代替熔丝?????????????????????????????B.?用电器的金属外壳应该接地
C.?可以在不断开开关的情况下更换灯泡??????????????????D.?使用测电笔时,手不能接触它的笔尖
12.关于家庭电路的说法中，正确的是(??? )
A.?教室内的插座和日光灯是串联的
B.?使用测电笔时，绝对不能触碰测电笔的任何金属部分
C.?接触不良会给我们的生活带来不便，不会带来严重后果
D.?熔丝熔断，是因为电路中用电器的总功率过大或短路
二、实验探究题
13.家里某用电器发生短路，熔丝立即熔断，用下列方法进行检测。如图所示，断开所有用电器的开关，用一个普通的白炽灯L作为“校验灯”与熔断的熔丝并联，然后只闭合S、S1 ， 若L正常发光，说明L1________(填“正常”“短路”或“断路”)；只闭合S、S2 ， 若L发出暗红色的光(发光不正常)，说明L2________(填“正常”“短路”或“断路”)。

三、填空题
14.电工师傅常用一只额定电压为220V的灯泡L0(检验灯泡)取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示。当S闭合后，再分别闭合S1、S2、S3(每次只能闭合其中之一)时，可能出现以下三种情况，试判断(均选填“短路”“断路”或“正常”)：

（1）L0不亮，说明该支路________。
（2）L0正常发光，说明该支路________。
（3）L0发光呈暗红色，说明该支路________。
四、解答题
15.小丽家的电路简化后如图所示，由该电路可知，
（1）a线是________线，辨别两根进户线使用测量工具为________；
（2）家庭电路常用断路器（空气开关）来替代闸刀开关和________，当电路中的________超过一定值时，断路器会自动切断电路；
（3）台灯、小彩灯和电视插入插座后在电路中的连接方式是________。
答案解析部分
一、单选题
1.【答案】 C
2.【答案】 D
3.【答案】 D
4.【答案】 B
5.【答案】 C
6.【答案】 C
7.【答案】 C
8.【答案】 B
9.【答案】 D
10.【答案】 B
11.【答案】 C
12.【答案】 D
二、实验探究题
13.【答案】 短路；正常
三、填空题
14.【答案】 （1）断路
（2）短路
（3）正常
四、解答题
15.【答案】 （1）火；测电笔
（2）保险丝；电流
（3）并联
