第1章 电与磁（家庭电路）（ 知识点+习题）—八年级科学下册重点巩固讲义（含答案）

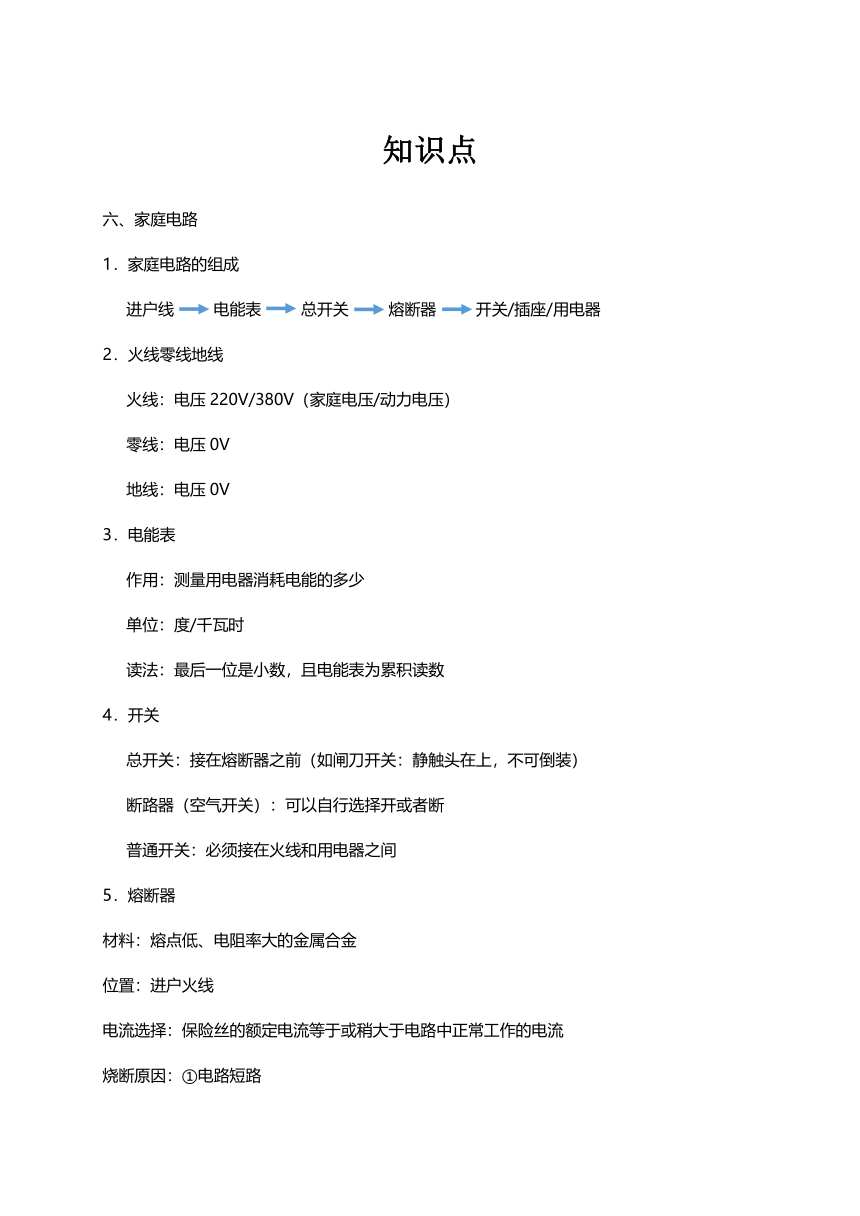

知识点
六、家庭电路
1．家庭电路的组成
298640520510522142452063751440180197485675640203200进户线 电能表 总开关 熔断器 开关/插座/用电器
2．火线零线地线
火线：电压220V/380V（家庭电压/动力电压）
零线：电压0V
地线：电压0V
3．电能表
作用：测量用电器消耗电能的多少
单位：度/千瓦时
读法：最后一位是小数，且电能表为累积读数
4．开关
总开关：接在熔断器之前（如闸刀开关：静触头在上，不可倒装）
断路器（空气开关）：可以自行选择开或者断
普通开关：必须接在火线和用电器之间
5．熔断器
材料：熔点低、电阻率大的金属合金
位置：进户火线
电流选择：保险丝的额定电流等于或稍大于电路中正常工作的电流
烧断原因：①电路短路

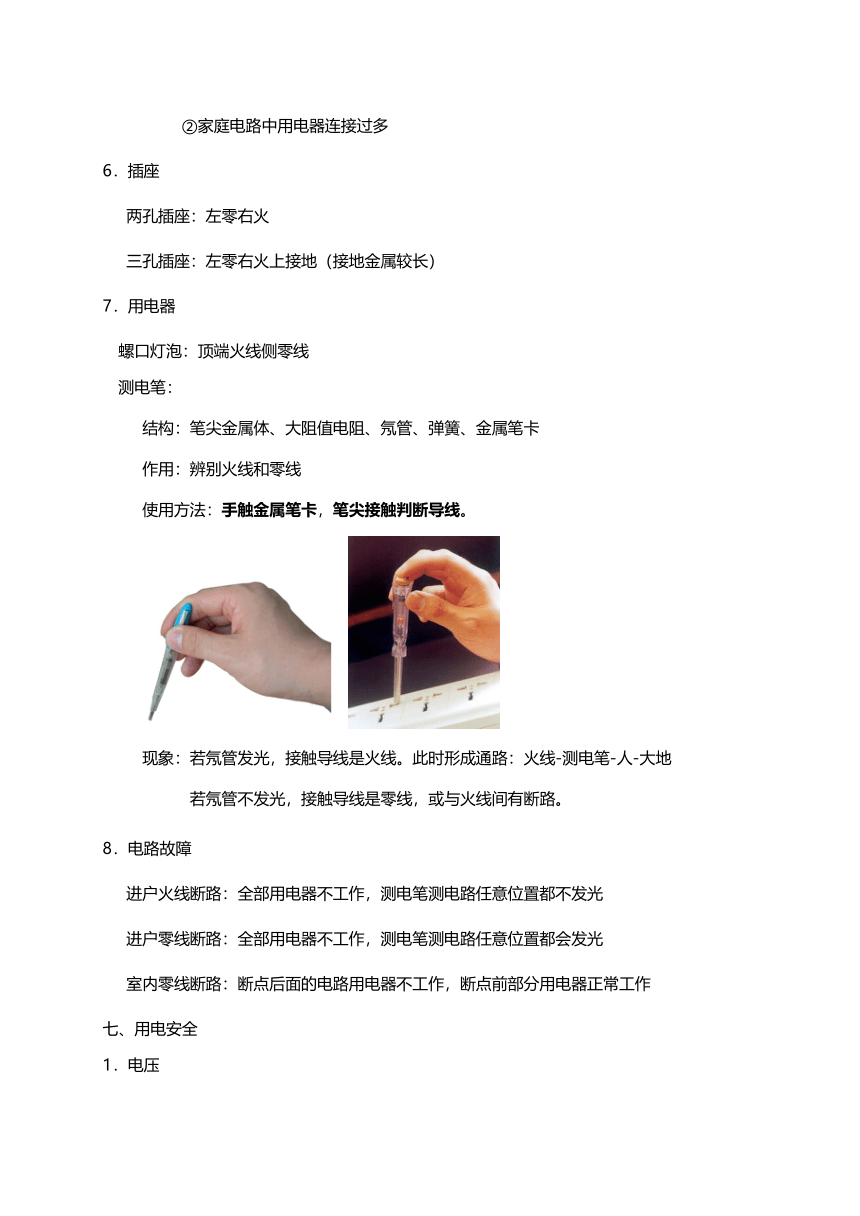

②家庭电路中用电器连接过多
6．插座
两孔插座：左零右火
三孔插座：左零右火上接地（接地金属较长）
7．用电器
螺口灯泡：顶端火线侧零线
测电笔：
结构：笔尖金属体、大阻值电阻、氖管、弹簧、金属笔卡
作用：辨别火线和零线
使用方法：手触金属笔卡，笔尖接触判断导线。

现象：若氖管发光，接触导线是火线。此时形成通路：火线-测电笔-人-大地
若氖管不发光，接触导线是零线，或与火线间有断路。
8．电路故障
进户火线断路：全部用电器不工作，测电笔测电路任意位置都不发光
进户零线断路：全部用电器不工作，测电笔测电路任意位置都会发光
室内零线断路：断点后面的电路用电器不工作，断点前部分用电器正常工作
七、用电安全
1．电压

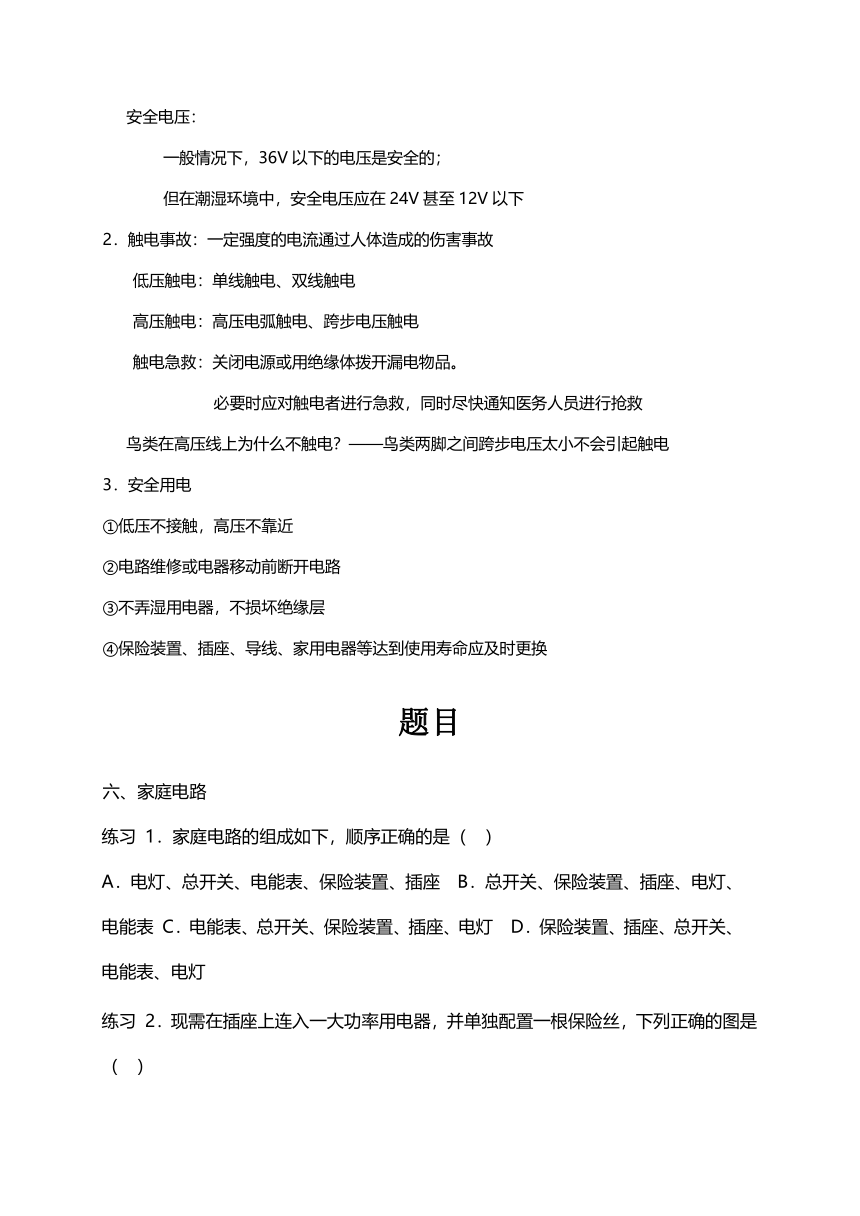

安全电压：
一般情况下，36V以下的电压是安全的；
但在潮湿环境中，安全电压应在24V甚至12V以下
2．触电事故：一定强度的电流通过人体造成的伤害事故
低压触电：单线触电、双线触电
高压触电：高压电弧触电、跨步电压触电
触电急救：关闭电源或用绝缘体拨开漏电物品。
必要时应对触电者进行急救，同时尽快通知医务人员进行抢救
鸟类在高压线上为什么不触电？——鸟类两脚之间跨步电压太小不会引起触电
3．安全用电
①低压不接触，高压不靠近
②电路维修或电器移动前断开电路
③不弄湿用电器，不损坏绝缘层
④保险装置、插座、导线、家用电器等达到使用寿命应及时更换
题目
六、家庭电路
练习 1．家庭电路的组成如下，顺序正确的是（ ）
A．电灯、总开关、电能表、保险装置、插座 B．总开关、保险装置、插座、电灯、电能表 C．电能表、总开关、保险装置、插座、电灯 D．保险装置、插座、总开关、电能表、电灯

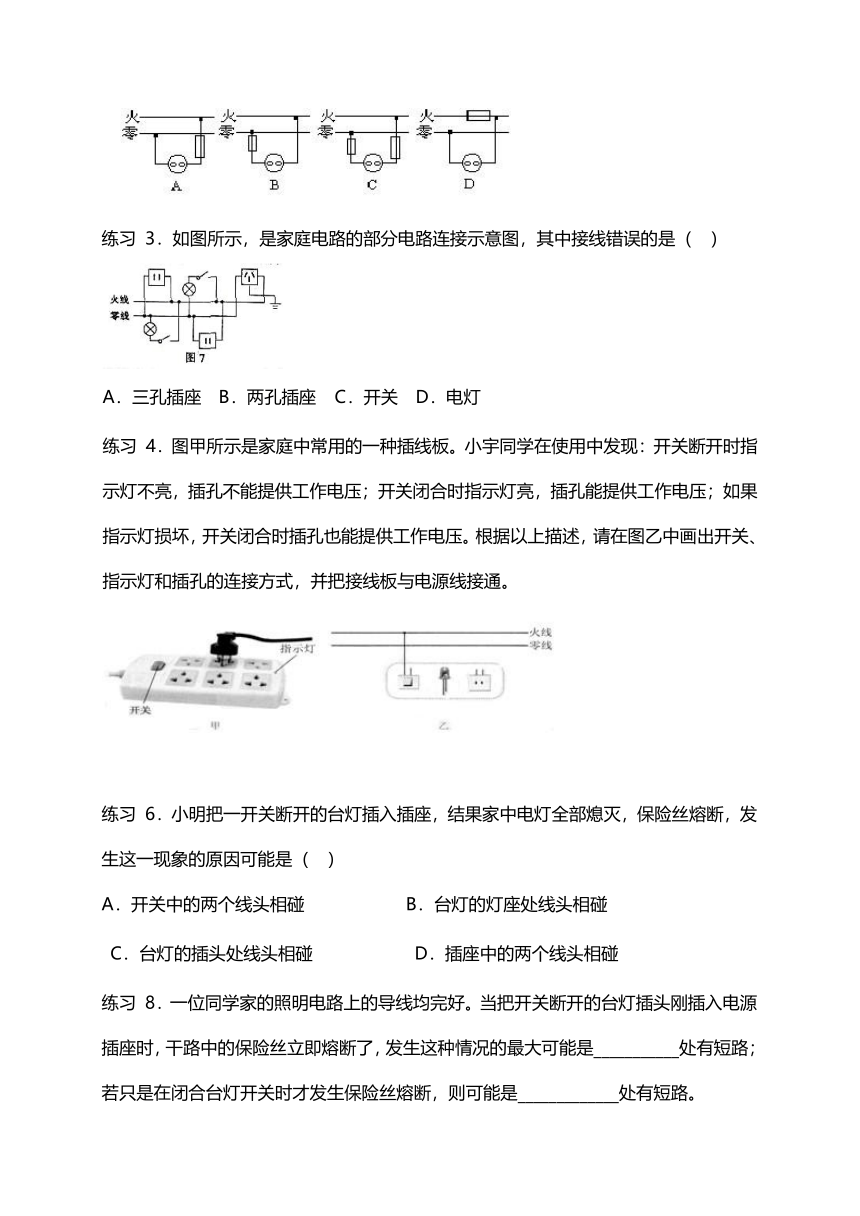

练习 2．现需在插座上连入一大功率用电器，并单独配置一根保险丝，下列正确的图是
（ ）

练习 3．如图所示，是家庭电路的部分电路连接示意图，其中接线错误的是（ ）

A．三孔插座 B．两孔插座 C．开关 D．电灯
练习 4．图甲所示是家庭中常用的一种插线板。小宇同学在使用中发现：开关断开时指示灯不亮，插孔不能提供工作电压；开关闭合时指示灯亮，插孔能提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压。根据以上描述，请在图乙中画出开关、指示灯和插孔的连接方式，并把接线板与电源线接通。


练习 6．小明把一开关断开的台灯插入插座，结果家中电灯全部熄灭，保险丝熔断，发生这一现象的原因可能是（ ）
A．开关中的两个线头相碰 B．台灯的灯座处线头相碰
C．台灯的插头处线头相碰 D．插座中的两个线头相碰
练习 8．一位同学家的照明电路上的导线均完好。当把开关断开的台灯插头刚插入电源插座时，干路中的保险丝立即熔断了，发生这种情况的最大可能是___________处有短路；若只是在闭合台灯开关时才发生保险丝熔断，则可能是_____________处有短路。

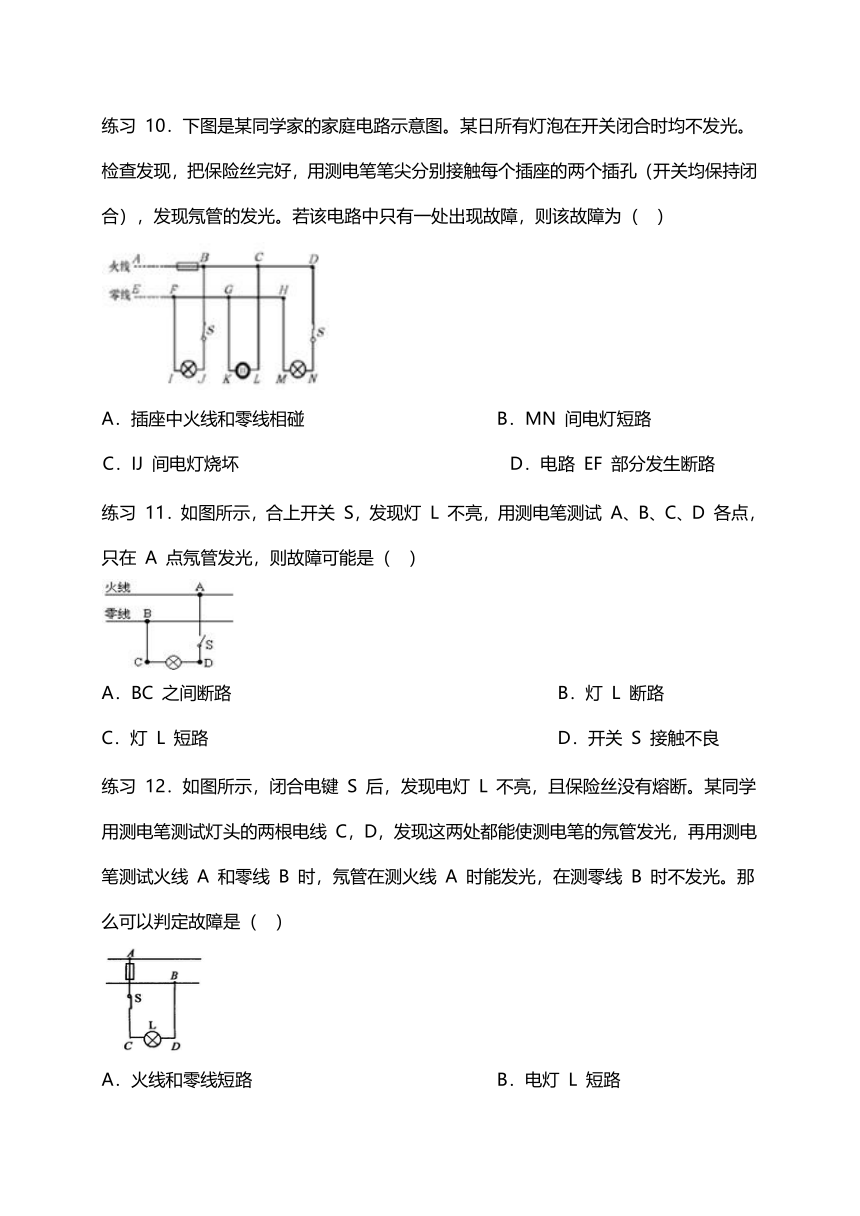

练习 10．下图是某同学家的家庭电路示意图。某日所有灯泡在开关闭合时均不发光。检查发现，把保险丝完好，用测电笔笔尖分别接触每个插座的两个插孔（开关均保持闭合），发现氖管的发光。若该电路中只有一处出现故障，则该故障为（ ）

A．插座中火线和零线相碰 B．MN 间电灯短路
C．IJ 间电灯烧坏 D．电路 EF 部分发生断路
练习 11．如图所示，合上开关 S，发现灯 L 不亮，用测电笔测试 A、B、C、D 各点，只在 A 点氖管发光，则故障可能是（ ）

A．BC 之间断路 B．灯 L 断路
C．灯 L 短路 D．开关 S 接触不良
练习 12．如图所示，闭合电键 S 后，发现电灯 L 不亮，且保险丝没有熔断。某同学用测电笔测试灯头的两根电线 C，D，发现这两处都能使测电笔的氖管发光，再用测电笔测试火线 A 和零线 B 时，氖管在测火线 A 时能发光，在测零线 B 时不发光。那么可以判定故障是（ ）

A．火线和零线短路 B．电灯 L 短路
C．电线 AC 段某处断路 D．电线 BD 段某处断路
练习 13．下图是某居民家中的部分电路，开始时各部分工作正常。将电饭煲的插头插入三孔插座后，正在烧水的电热壶突然不能工作，但电灯仍正常工作。拔出电饭煲的插头，电热壶仍不69291202146935692912025596856929120296608569354703385185692912037979356929120421068569291204623435692912050361856929120544893569291205861685693547062744356929120668718569291207099935692912075126856929120792543569291208331835能工作。把测电笔分别插入插座的左、右插孔，氖管均能发光。若电路中仅有一处故障，则（ ）
A．电热壶所在电路的 B、D 两点间断路 B．插座的接地线断路
C．插座左、右插孔短路 D．电路的 C、D 两点间导线断路

练习 14．如图是一条刚装好的家庭电路，在末装保险丝之前，先把灯泡 L0 接在装保险盒的两个接线柱上，当只闭合 S1 时，L0 和 L1 发光都偏暗；当只闭合 S2 时，L0 正常发光；当只闭合S3 时，L0 不发光。则下列判断正确的是（四只灯泡的额定电压均为 220V）（ ）
A．灯泡 L1 所在支路正常
B．灯泡 L2 所在支路正常 C．灯泡 L3 所在支路正常
D．装好保险丝，合上所有开关后，灯泡都能正常发光
练习15.请将图中的“光控开关”、“声控开关”、灯泡用笔画线代替导线正确连入电路，设计出只有在光线很暗且有声音时灯才亮的楼道灯自动控制电路，同时安装一个不受开关控制的三孔插座；
练习16.小滨家中的电路如图所示，开始时各部分工作正常，将电饭煲的插头插入三孔插座后，正在烧水的电热壶突然不能工作，但电灯仍能正常发光，拔出电饭煲的插头，把试电笔插入插座的左、右插孔，氖管均能发光，则( )
???
A．仅电热壶所在的 C 、 B两点间发生了断路放障
B．仅电热壶所在的 C 、 B两点间发生了短路故障
C．仅导线AB断路
D．因插座用导线接地，所以发生了上述故障
答案：1．C； 2．A； 3．A； 4．； 6．D
8．插头，灯头； 10．D； 11．D； 12．D； 13．D； 14．A ；15. 16.C
七、用电安全
练习 1．如图所示的卡通画中，电路一旦接通，则（ ）
69291202146935692912025596856929120296608569354703385185692912037979356929120421068569291204623435692912050361856929120544893569291205861685693547062744356929120668718569291207099935692912075126856929120792543569291208331835A．左边的小鸟有触电危险 B．右边的小鸟有触电危险
C．两只小鸟都有触电危险 D．两只小鸟都安全
练习 2．如图所示，是有关家庭用电中的几个实例，其中对图中实例的描述正确的是（ ）
A．甲图中测电笔的使用方法是错误的
B．乙图中电路的接法是正确的
C．丙图中有关家庭用电中电路的连接是错误的
D．丁图中用湿手接触台灯的做法是正确的
练习3．关于安全用电常识，下列说法正确的是（ ）
A．湿布不能擦灯泡，电线不能晒衣服 B．人体安全电压为 36V
C．使用试电笔时，手指可以碰到笔尖 D．在无保险情况下，可以用铜丝代替
练习 4．如图所示，一个带金属外壳的用电器，有甲、乙、丙三个触点(可接通或断开)，使用过程中，当人站在地上，身体一部分接触到金属外壳时，最有可能造成触电事故的是三个触点处于（ ）

选项
触点甲
触点乙
触点丙
A
接通
接通
接通
B
断开
接通
断开
C
断开
断开
接通
D
接通
断开
断开
练习 5．下列关于家庭电路及安全用电的说法正确的是（ ）
A．低于 36V 的电压对人体一定是安全的
B．只要人体接触火线都会发生触电事故
C．测电笔可用于检测物体带正电还是带负电
D．使用三脚插头是为防止触电而采取的安全措施
练习6.如图所示，是有关家庭用电中的几个实例，其中对图中实例的描述正确的是( )
A．甲图中测电笔的使用方法是错误的
B．乙图中电路的接法是正确的
C．丙图中有关家庭用电中电路的连接是错误的
D．丁图中用湿手接触台灯的做法是正确的
练习7. 以下说法符合安全用电要求的是( )
A．发现有人触电时，立即用手把他拉开
B．用试电笔辨别火线和零线，手接触笔尖的金属体
C．可以接触低压带电体，但不能靠近高压带电体
D．保险装置、插座、导线、家用电器等达到使用寿命应及时更换
答案： 1．C； 2．A； 3．A； 4．A； 5．D；6.A；7.D
