第5节
磁生电
一、单选题

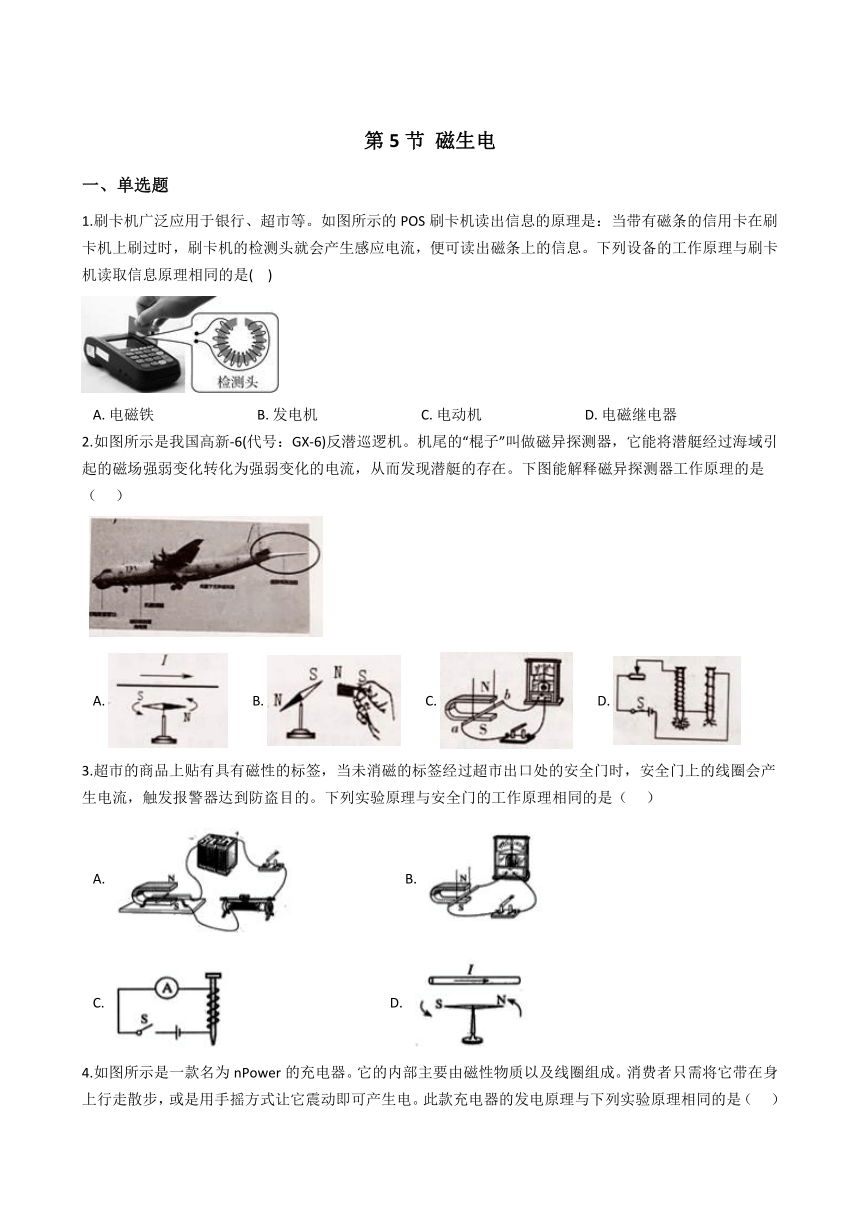

1.刷卡机广泛应用于银行、超市等。如图所示的POS刷卡机读出信息的原理是：当带有磁条的信用卡在刷卡机上刷过时，刷卡机的检测头就会产生感应电流，便可读出磁条上的信息。下列设备的工作原理与刷卡机读取信息原理相同的是(??
)
A.?电磁铁??????????????????????????????B.?发电机??????????????????????????????C.?电动机??????????????????????????????D.?电磁继电器
2.如图所示是我国高新-6(代号：GX-6)反潜巡逻机。机尾的“棍子”叫做磁异探测器，它能将潜艇经过海域引起的磁场强弱变化转化为强弱变化的电流，从而发现潜艇的存在。下图能解释磁异探测器工作原理的是（
???）
A.????????B.????????C.????????D.?
3.超市的商品上贴有具有磁性的标签，当未消磁的标签经过超市出口处的安全门时，安全门上的线圈会产生电流，触发报警器达到防盗目的。下列实验原理与安全门的工作原理相同的是（???
）
A.????????????????????????????????B.?
C.????????????????????????????????????????????????D.?

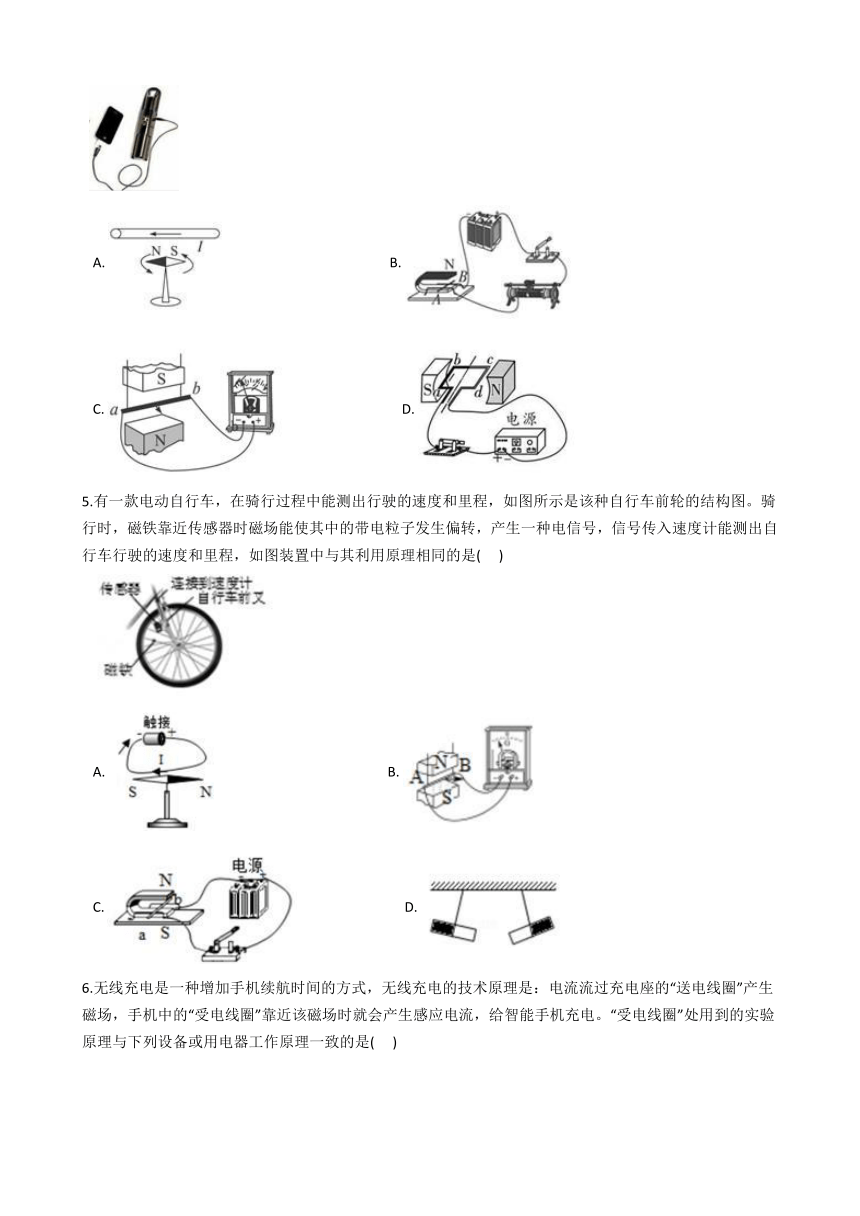

4.如图所示是一款名为nPower的充电器。它的内部主要由磁性物质以及线圈组成。消费者只需将它带在身上行走散步，或是用手摇方式让它震动即可产生电。此款充电器的发电原理与下列实验原理相同的是（
???）
A.?????????????????????????????????????????????????B.?
C.???????????????????????????????????D.?
5.有一款电动自行车，在骑行过程中能测出行驶的速度和里程，如图所示是该种自行车前轮的结构图。骑行时，磁铁靠近传感器时磁场能使其中的带电粒子发生偏转，产生一种电信号，信号传入速度计能测出自行车行驶的速度和里程，如图装置中与其利用原理相同的是(
???)
A.???????????????????????????????????????????????????B.?
C.????????????????????????????????D.?

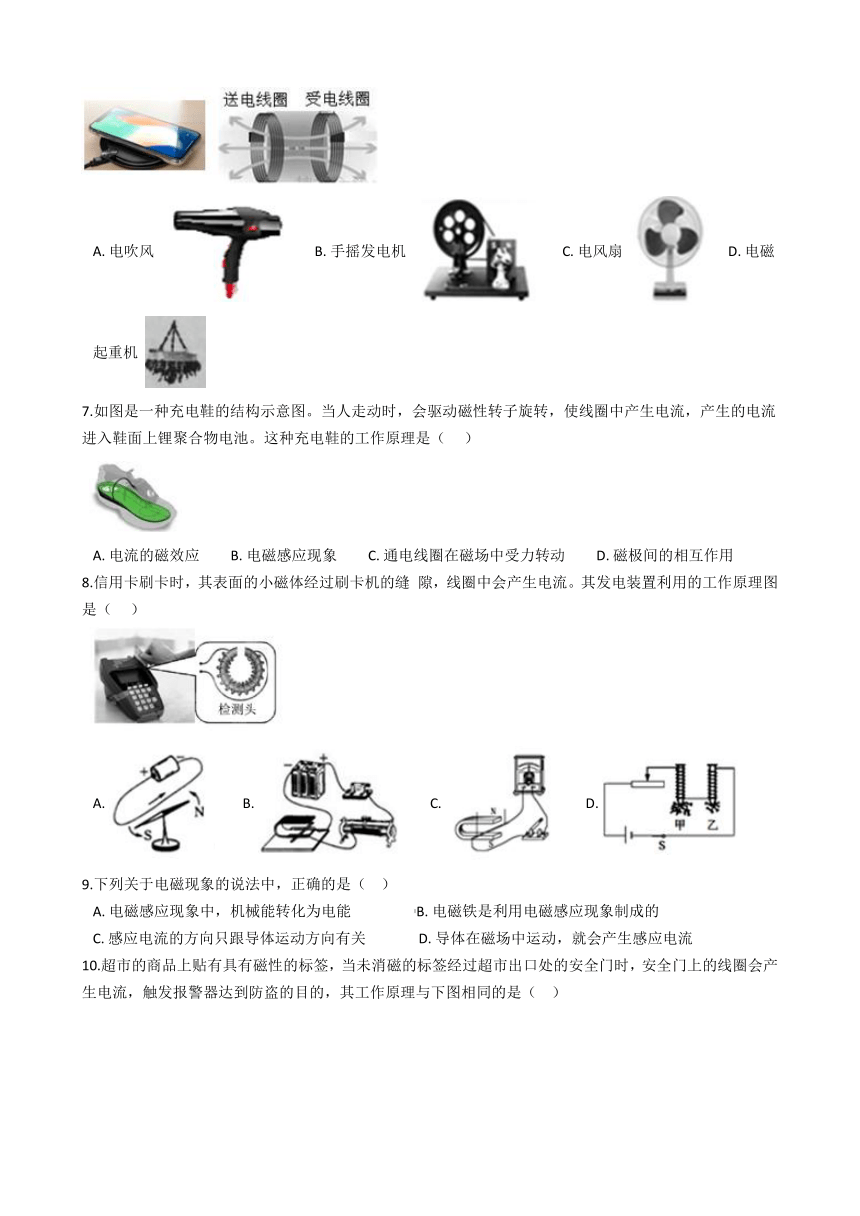

6.无线充电是一种增加手机续航时间的方式，无线充电的技术原理是：电流流过充电座的“送电线圈”产生磁场，手机中的“受电线圈”靠近该磁场时就会产生感应电流，给智能手机充电。“受电线圈”处用到的实验原理与下列设备或用电器工作原理一致的是(???
)
A.?电吹风
?????B.?手摇发电机
?????C.?电风扇
?????D.?电磁起重机
7.如图是一种充电鞋的结构示意图。当人走动时，会驱动磁性转子旋转，使线圈中产生电流，产生的电流进入鞋面上锂聚合物电池。这种充电鞋的工作原理是（
???）
A.?电流的磁效应?????????B.?电磁感应现象?????????C.?通电线圈在磁场中受力转动?????????D.?磁极间的相互作用
8.信用卡刷卡时，其表面的小磁体经过刷卡机的缝
隙，线圈中会产生电流。其发电装置利用的工作原理图是（
???）
A.?????????B.?????????C.?????????D.?
9.下列关于电磁现象的说法中，正确的是（
??）
A.?电磁感应现象中，机械能转化为电能??????????????????B.?电磁铁是利用电磁感应现象制成的
C.?感应电流的方向只跟导体运动方向有关???????????????D.?导体在磁场中运动，就会产生感应电流
10.超市的商品上贴有具有磁性的标签，当未消磁的标签经过超市出口处的安全门时，安全门上的线圈会产生电流，触发报警器达到防盗的目的，其工作原理与下图相同的是（??
）
A.?????????????????????????????????????????????????B.?
C.?????????????????????????????????????????D.?

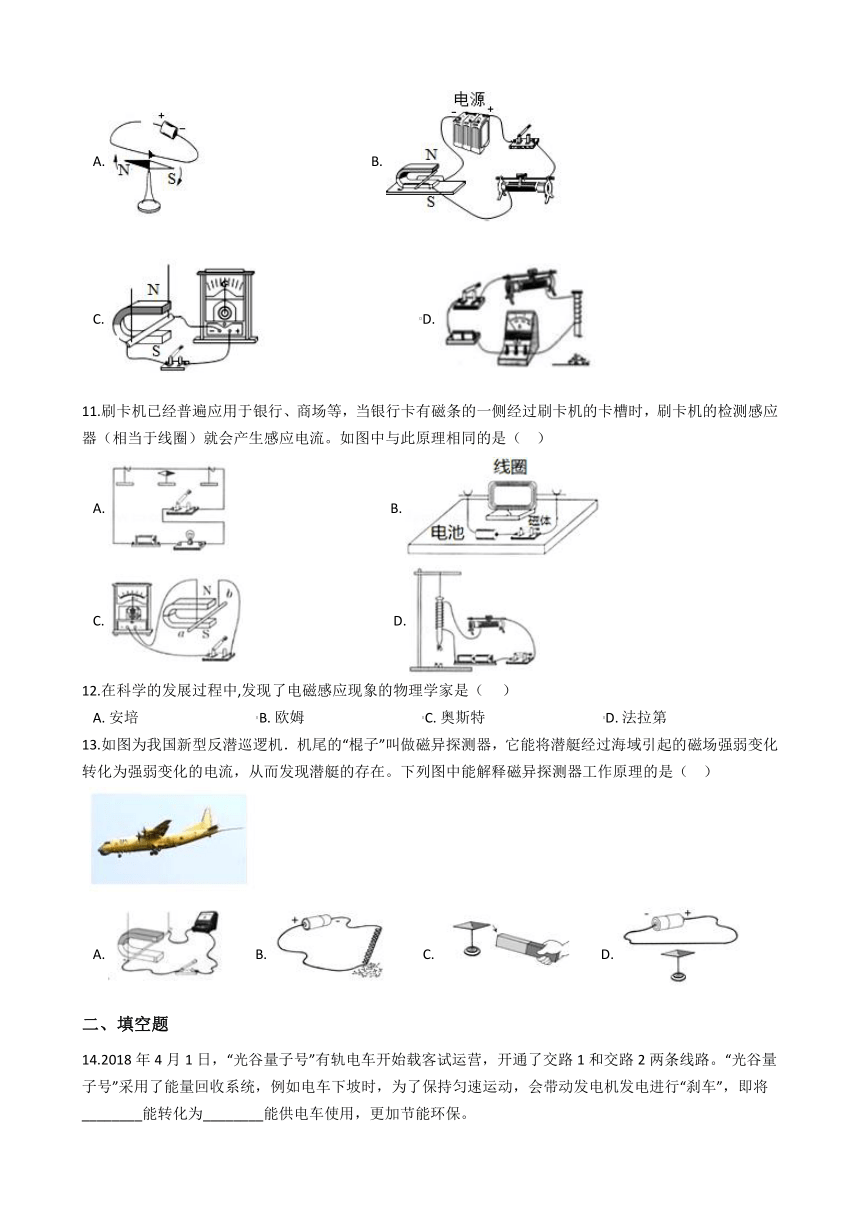

11.刷卡机已经普遍应用于银行、商场等，当银行卡有磁条的一侧经过刷卡机的卡槽时，刷卡机的检测感应器（相当于线圈）就会产生感应电流。如图中与此原理相同的是（??
）
A.????????????????????????????????????????????????B.?
C.????????????????????????????????????????????D.?
12.在科学的发展过程中,发现了电磁感应现象的物理学家是（???
）
A.?安培??????????????????????????????????B.?欧姆??????????????????????????????????C.?奥斯特??????????????????????????????????D.?法拉第
13.如图为我国新型反潜巡逻机．机尾的“棍子”叫做磁异探测器，它能将潜艇经过海域引起的磁场强弱变化转化为强弱变化的电流，从而发现潜艇的存在。下列图中能解释磁异探测器工作原理的是（??
）
A.???????B.???????C.???????D.?
二、填空题
14.2018年4月1日，“光谷量子号”有轨电车开始载客试运营，开通了交路1和交路2两条线路。“光谷量子号”采用了能量回收系统，例如电车下坡时，为了保持匀速运动，会带动发电机发电进行“刹车”，即将________能转化为________能供电车使用，更加节能环保。
三、解答题
15.如图所示的装置可以探究磁生电的实验。当磁铁快速向下插入螺线管时，观察到电流表原来静止在中间的指针向左偏转。
（1）上述过程中的能量转化情况是________。
（2）磁铁插入螺线管后，用一只手拿着磁铁和螺线管一起向上运动，电流表指针?
????。
A.不偏转
B.向左偏转
C.向右偏转
（3）为进一步探究感应电流方向与磁场方向的关系，接下去的操作是________，同时观察电流表指针的偏转情况。
答案解析部分
一、单选题
1.【答案】
B
【解析】【分析】根据“当带有磁条的信用卡在刷卡机上刷过时，刷卡机的检测头就会产生感应电流”可知，刷卡机的工作原理是电磁感应现象，据此分析判断。
【解答】A.电磁铁的工作原理是电流的磁效应，故A不合题意；
B.发电机的工作原理是电磁感应，故B符合题意；
C.电动机的工作原理是通电导体在磁场受力应运动，故C不合题意；
D.电磁继电器的工作原理是电磁铁，故D不合题意。
故选B。
2.【答案】
C
【解析】【分析】根据“经过海域引起的磁场强弱变化转化为强弱变化的电流”可知，磁异探测器的工作原理是电磁感应，据此分析即可。
【解答】A.当导线中有电流经过时，小磁针的指向发生改变，说明电流周围存在磁场，故A不合题意；
B.当小磁针的S极与条形磁铁的N极靠近时相互吸引，说明异名磁极相互吸引，故B不合题意；
C.闭合开关后，当金属棒在磁场中受力做切割磁感线运动时，电流表的指针摆动，说明有电流产生，故C符合题意；
D.闭合开关后，线圈匝数多的电磁铁吸引的铁屑多，说明电磁铁的磁性强弱与线圈匝数有关，故D不合题意。
故选C。
3.【答案】
B
【解析】【分析】根据“当未消磁的标签经过超市出口处的安全门时，安全门上的线圈会产生电流”可知，磁性标签的工作原理是电磁感应现象，据此分析判断。
【解答】A.闭合开关后，通过电流的金属棒在磁场中受力运动，这是电动机的工作原理，故A不合题意；
B.闭合开关后，金属棒在磁场中做切割磁感线运动时，电流表的指针摆动，说明有感应电流产生，这就是电磁感应现象，故B符合题意；
C.闭合开关后，缠绕有线圈的铁钉可以吸引大头针，这就是电磁铁的工作原理，故C不合题意；
D.当导线中有电流经过时，小磁针的指向发生偏转，说明电流周围存在磁场，故D不合题意。
故选B。
4.【答案】
C
【解析】【分析】根据“
用手摇方式让它震动即可产生电
”可知，这款充电器的工作原理是电磁感应现象。
【解答】A.当导线中有电流经过时，小磁针的指向发生偏转，说明通电导线周围存在磁场，故A不合题意；
B.闭合开关后，有电流通过的金属棒AB在磁场中受力运动，故B不合题意；
C.当金属棒ab在磁场中做切割磁感线运动时，电流表的指针摆动，说明有电流产生，故C符合题意；
D.闭合开关后，通电线圈在磁场中受力转动，这是电动机的工作原理，故D不合题意。
故选C。
5.【答案】
B
【解析】【分析】根据“磁铁靠近传感器时磁场能使其中的带电粒子发生偏转，产生一种电信号”可知，这种装置使用的原理就是电磁感应现象。
【解答】A.当导线中有电流经过时，小磁针的指向发生偏转，说明电流周围存在磁场，故A不合题意；
B.当导体在磁场中做切割磁感线运动时，电路板的指针摆动，说明有感应电流产生，这就是电磁感应现象，故B符合题意；
C.闭合开关后，通过电流的金属棒在磁场中受力运动，这是电动机的工作原理，故C不合题意；
D.两个相同的磁极靠近时相互排斥，说明磁极之间的相互作用，故D不合题意。
故选B。
6.【答案】
B
【解析】【分析】根据“手机中的“受电线圈”靠近该磁场时就会产生感应电流”可知，“受电线圈”的工作原理是电磁感应现象。
【解答】A.电吹风的主要结构为电动机，工作原理是通电导体在磁场中受力运动，故A不合题意；
B.手摇发电机的工作原理为电磁感应现象，故B符合题意；
C.电风扇的主要结构为电动机，工作原理是通电导体在磁场中受力运动，故C不合题意；
D.电磁起重机的主要结构为电磁铁，工作原理是电流的磁效应，故D不合题意。
故选B。
7.【答案】
B
【解析】【分析】电磁感应是指闭合电路的一部分导体在磁场中作切割磁感线运动，导体中就会产生电流的现象。这种利用磁场产生电流的现象叫做电磁感应现象，产生的电流叫做感应电流。
【解答】由叙述可知，充电鞋是利用发电机的原理，即电磁感应现象；
故答案为：B。
8.【答案】
C
【解析】【分析】根据“其表面的小磁体经过刷卡机的缝隙，线圈中会产生电流”可知，其工作原理是电磁感应现象。
【解答】A.当导线中有电流经过时，小磁针的指向发生改变，说明电流周围存在磁场，故A不合题意；
B.闭合开关后，通过电流的导体在磁场中受力运动，故B不合题意；
C.闭合开关后，导体在磁场中作切割磁感线运动时，电流表的指针摆动，说明有电流产生，这就是电磁感应现象，故C符合题意；
D.闭合开关后，线圈匝数多的铁钉吸引的铁屑多，说明：当电流相同时，通电螺线管的磁场与线圈匝数有关，故D不合题意。
故选C。
9.【答案】
A
【解析】【分析】（1）闭合电路的部分导体在磁场中做切割磁感线运动时，会产生感应电流；在电磁感应现象中，将机械能转化为电能；
（2）感应电流的方向与磁场方向和导体的运动方向有关。
【解答】A.电磁感应现象中，机械能转化为电能，故A正确；?
B.电磁铁是利用电流的磁效应制成的，故B错误；?
C.感应电流的方向与磁场方向和导体的运动方向有关，故C错误；
D.导体必须在磁场中做切割磁感线运动，才会产生感应电流，故D错误。
故选A。
10.【答案】
C
【解析】【分析】根据“
当未消磁的标签经过超市出口处的安全门时，安全门上的线圈会产生电流
”可知，磁性标签的工作原理是电磁感应现象，据此选择。
【解答】磁性标签的工作原理是电磁感应现象。
A.当导线中有电流经过时，小磁针的指向发生变化，说明电流周围存在磁场，故A不合题意；
B.闭合开关后，金属棒有电流经过时，它会在磁场中受力运动，故B不合题意；
C.当金属棒ab在磁场中做切割磁感线运动时，电流表的指针摆动，说明有感应电流产生，故C符合题意；
D.闭合开关后，当线圈中有电流经过时，铁钉会吸引铁屑，利用的电流的磁效应，故D不合题意。
故选C。
11.【答案】
C
【解析】【分析】根据“
当银行卡有磁条的一侧经过刷卡机的卡槽时，刷卡机的检测感应器（相当于线圈）就会产生感应电流
”可知，刷卡机是的工作原理是电磁感应现象，据此选择。
【解答】刷卡机是的工作原理是电磁感应现象。
A.当导线中通过电流时，小磁针的指向发生变化，说明电流周围存在磁场，故A不合题意；
B.当线圈中通过电流时，线圈在磁场中受力转动，故B不合题意；
C.当金属棒ab在磁场中做切割磁感线运动时，电流表的指针摆动，说明有感应电流产生，故C符合题意；
D.电磁铁利用的电流的磁效应，故D不合题意。
故选C。
12.【答案】
D
【解析】【分析】回忆选项中各个科学家的成就，哪个与题干内容有关，哪个就是正确选项。
【解答】A.安培发现了通电螺线管的极性和电流方向之间的规律，故A不合题意；
B.欧姆发现了电学的基本定律欧姆定律，故B不合题意；
C.奥斯特发现了电流周围存在磁场，故C不合题意；
D.法拉第发现了电磁感应现象，故D符合题意。
故选D。
13.【答案】
A
【解析】【分析】反潜巡逻机的“棍子”的工作原理其实就是电磁感应，分析各选项中包含的物理原理，然后进行比较即可。
【解答】反潜巡逻机的“棍子”能将潜艇经过海域引起的磁场强弱变化转化为电流，这其实就是电磁感应。
A.金属棒通电在磁场中运动，电流表指针摆动，这就是电磁感应现象，故A符合题意；
B.缠绕在铁钉上的线圈，当有电流经过时能够吸引铁屑，这说明通电螺线管周围存在磁场，故B不合题意；
C.条形磁铁一端靠近小磁针，小磁针发生偏转，说明磁极之间的相互作用，故C不合题意；
D.小磁针靠近通有电流的导线，它的指向发生变化，说明通电导线周围存在磁场，故D不合题意。
故选A。
二、填空题
14.【答案】
机械；电
【解析】【分析】发电机的工作原理是电磁感应，将机械能转化为电能，据此分析解答。
【解答】电车下坡时，为了保持匀速运动，会带动发电机发电进行“刹车”，即将机械能转化为电能供电车使用，更加节能环保。
三、解答题
15.【答案】
（1）机械能转化为电能
（2）A
（3）将条形磁铁的N和S极位置对调后，快速向下插入螺线管
【解析】【分析】（1）在电磁感应现象中，将机械能转化为电能；
（2）只有当线圈和磁铁做相对运动时，且切割磁感线，才会产生感生电流；
（3）探究感应电流的方向与磁场的方向的关系，必须保证其它因素相同改变磁场的方向。
【解答】（1）上述过程中的能量转化情况是机械能转化为电能；
（2）磁铁插入螺线管后，用一只手拿着磁铁和螺线管一起向上运动，二者保持相对静止，不能切割磁感线，因此不合产生感应电流，故选A；
（3）为进一步探究感应电流方向与磁场方向的关系，接下去的操作是：将条形磁铁的N和S极位置对调后，快速向下插入螺线管，同时观察电流表指针的偏转情况。
