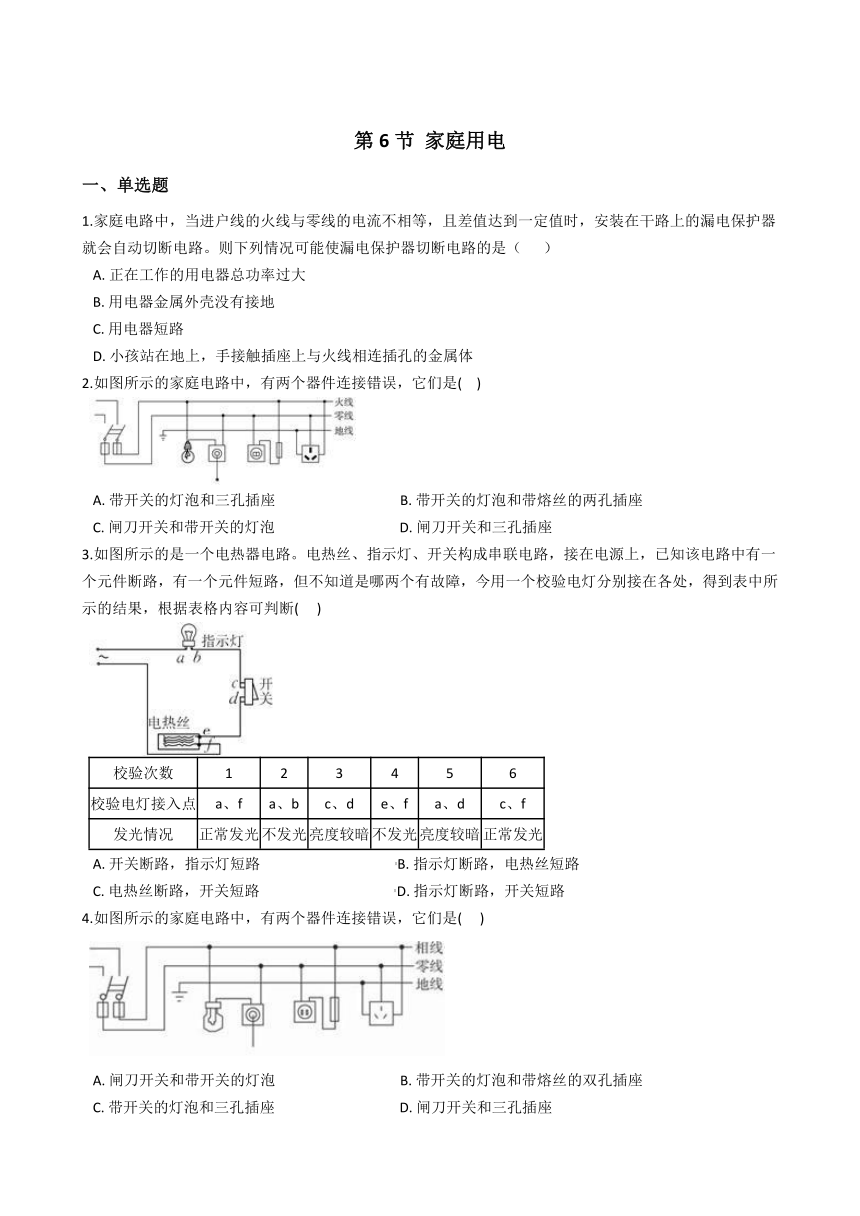

第6节
家庭用电
一、单选题
1.家庭电路中，当进户线的火线与零线的电流不相等，且差值达到一定值时，安装在干路上的漏电保护器就会自动切断电路。则下列情况可能使漏电保护器切断电路的是（????
）
A.?正在工作的用电器总功率过大
B.?用电器金属外壳没有接地
C.?用电器短路
D.?小孩站在地上，手接触插座上与火线相连插孔的金属体
2.如图所示的家庭电路中，有两个器件连接错误，它们是(
??)
A.?带开关的灯泡和三孔插座????????????????????????????????????B.?带开关的灯泡和带熔丝的两孔插座
C.?闸刀开关和带开关的灯泡????????????????????????????????????D.?闸刀开关和三孔插座
3.如图所示的是一个电热器电路。电热丝、指示灯、开关构成串联电路，接在电源上，已知该电路中有一个元件断路，有一个元件短路，但不知道是哪两个有故障，今用一个校验电灯分别接在各处，得到表中所示的结果，根据表格内容可判断(???
)
校验次数
1
2
3
4
5
6
校验电灯接入点
a、f
a、b
c、d
e、f
a、d
c、f
发光情况
正常发光
不发光
亮度较暗
不发光
亮度较暗
正常发光
A.?开关断路，指示灯短路???????????????????????????????????????B.?指示灯断路，电热丝短路
C.?电热丝断路，开关短路???????????????????????????????????????D.?指示灯断路，开关短路
4.如图所示的家庭电路中，有两个器件连接错误，它们是(???
)
A.?闸刀开关和带开关的灯泡????????????????????????????????????B.?带开关的灯泡和带熔丝的双孔插座
C.?带开关的灯泡和三孔插座????????????????????????????????????D.?闸刀开关和三孔插座

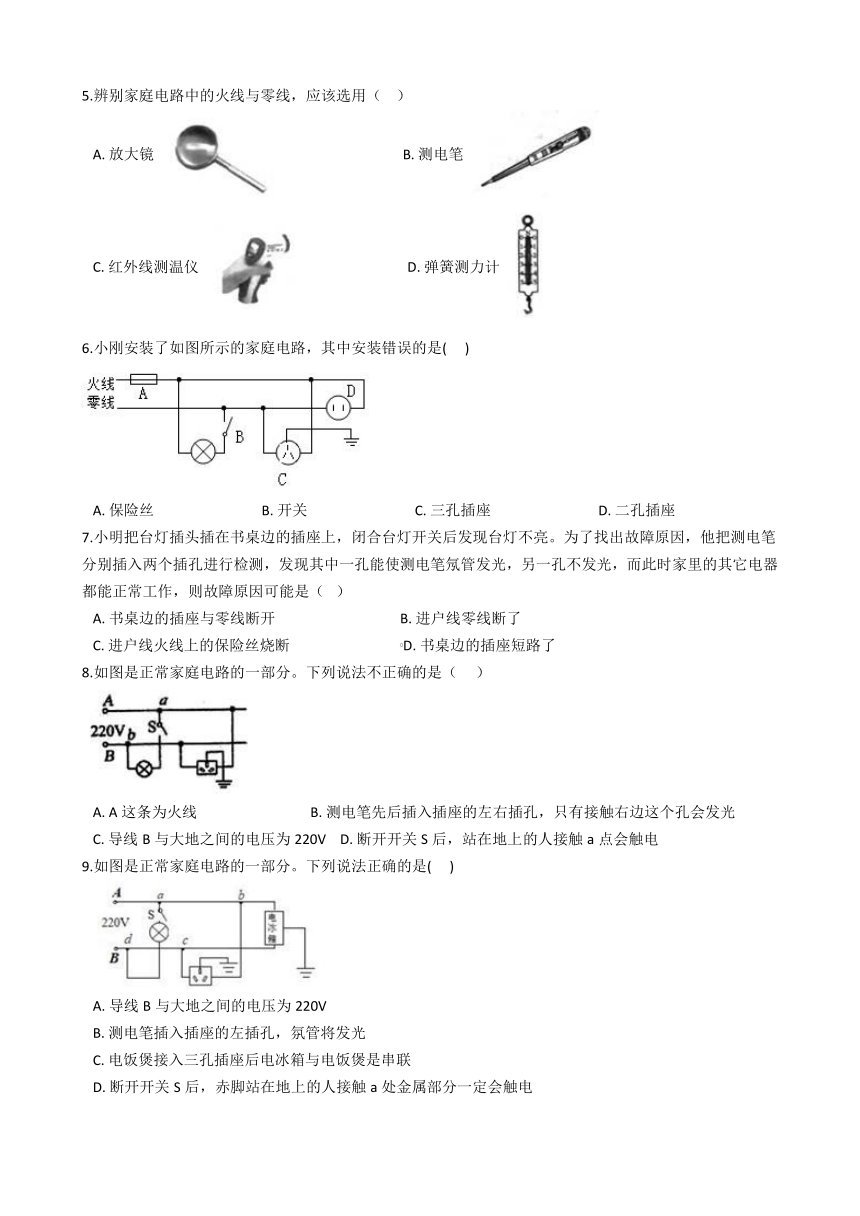

5.辨别家庭电路中的火线与零线，应该选用（
??）
A.?放大镜
?????????????????????????????????????B.?测电笔
C.?红外线测温仪
???????????????????????????????D.?弹簧测力计
6.小刚安装了如图所示的家庭电路，其中安装错误的是(???
)
A.?保险丝???????????????????????????????B.?开关???????????????????????????????C.?三孔插座???????????????????????????????D.?二孔插座
7.小明把台灯插头插在书桌边的插座上，闭合台灯开关后发现台灯不亮。为了找出故障原因，他把测电笔分别插入两个插孔进行检测，发现其中一孔能使测电笔氖管发光，另一孔不发光，而此时家里的其它电器都能正常工作，则故障原因可能是（?
）
A.?书桌边的插座与零线断开????????????????????????????????????B.?进户线零线断了
C.?进户线火线上的保险丝烧断????????????????????????????????D.?书桌边的插座短路了
8.如图是正常家庭电路的一部分。下列说法不正确的是（
???）
A.?A这条为火线?????????????????????????????????B.?测电笔先后插入插座的左右插孔，只有接触右边这个孔会发光
C.?导线B与大地之间的电压为220V????D.?断开开关S后，站在地上的人接触a点会触电
9.如图是正常家庭电路的一部分。下列说法正确的是(???
)
A.?导线B与大地之间的电压为220V
B.?测电笔插入插座的左插孔，氛管将发光
C.?电饭煲接入三孔插座后电冰箱与电饭煲是串联
D.?断开开关S后，赤脚站在地上的人接触a处金属部分一定会触电
10.如图所示三孔插座的接地孔错接在零线上，当一只电茶壶接在图中三孔插座上，一个人的手刚好碰到电茶壶的金属外壳，突然遇到下列哪种情况，可能会造成该人触电(???
)
A.?当开关闭合灯亮时
B.?当开关断开灯灭时
C.?当开关闭合灯亮时，突然零线的保险丝断了
D.?当电茶壶中的电源线(火线)与金属外壳相碰时，火线上的保险丝立刻熔断
11.如图所示为小明家的部分电路，开始时各部分工作正常。他将电饭煲的插头插入三孔插座后，正烧水的电热壶突然停止工作，但电灯仍正常发光，拔出电饭煲的插头，电热壶仍不能工作，把测电笔分别插入插座的左、右孔，氖管均发光。若电路中只有一处故障，则(???
)
A.?电热壶所在电路的A、C间断路????????????????????????????B.?插座的接地线断路
C.?电路的C、D间导线断路??????????????????????????????????????D.?电路的A，B间导线断路
12.如图所示家庭电路中的某一部分，电工师傅按下面的顺序进行检测：
①闭合S1
，
灯L1亮；②断开S1
，
闭合S2
，
灯L2不亮；③再用测电笔测a、b、c、d四个接线点，发现只有在c点氖管不发光。若电路中只有一处故障，则是（
???）
A.?c、d两点间断路?????????????B.?灯
L2所在支路断路?????????????C.?灯
L2
短路?????????????D.?c点左侧的零线断路
13.如图所示是某家庭电路，闭合开关，灯不亮。用试电笔接触c点氖管不发光，接触d点氖管发光。已知该电路有两处故障，则故障可能是（?
??）

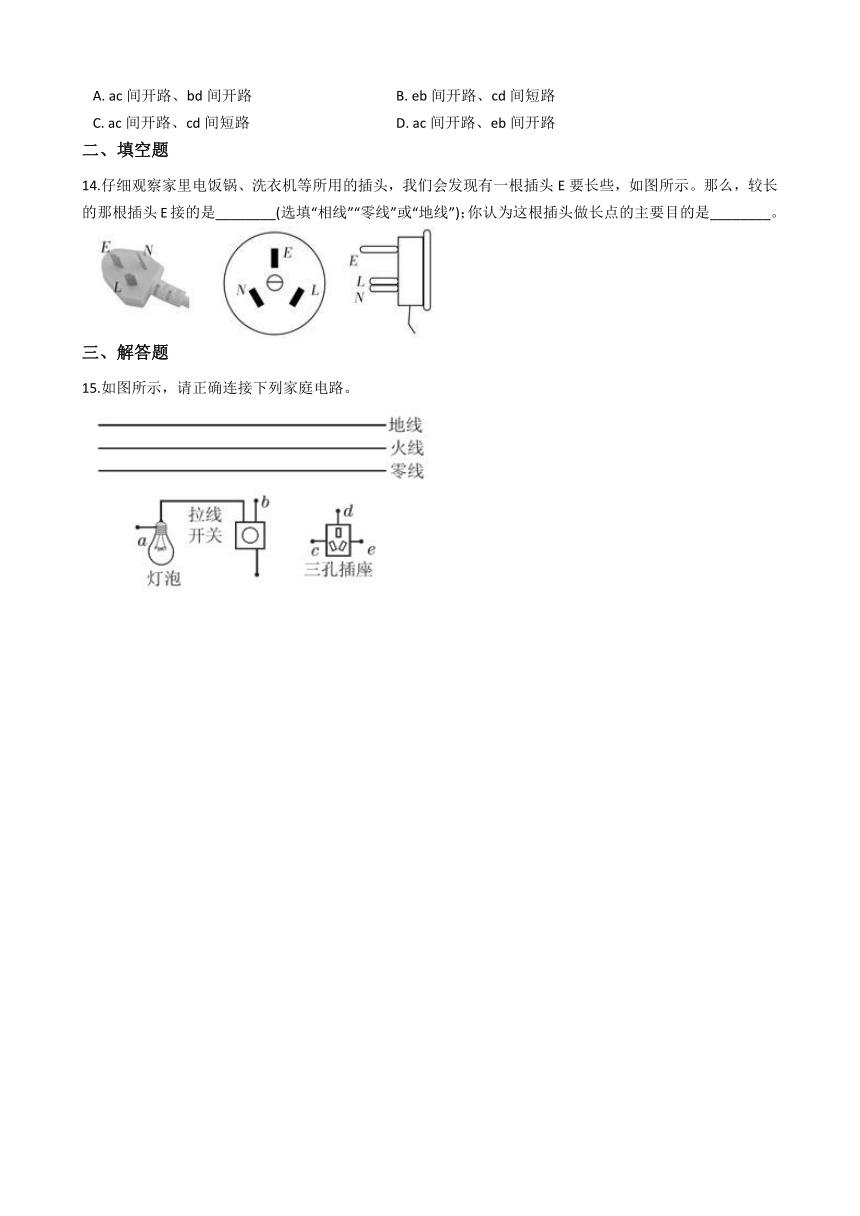

A.?ac间开路、bd间开路??????????????????????????????????????????B.?eb间开路、cd间短路
C.?ac间开路、cd间短路??????????????????????????????????????????D.?ac间开路、eb间开路
二、填空题
14.仔细观察家里电饭锅、洗衣机等所用的插头，我们会发现有一根插头E要长些，如图所示。那么，较长的那根插头E接的是________(选填“相线”“零线”或“地线”)；你认为这根插头做长点的主要目的是________。
三、解答题
15.如图所示，请正确连接下列家庭电路。
答案解析部分
一、单选题
1.【答案】
D
【解析】【分析】根据漏电保护器的工作原理分析判断。
【解答】A.正在工作的用电器总功率过大，会使总电流过大，但是零线和火线电流一致，故A不合题意；?
B.用电器金属外壳没有接地，那么通过零线和火线的电流大小相同，故B不合题意；?
C.用电器短路时，虽然电流很大，但是零线和火线电流大小相同，故C不合题意；?
D.小孩站在地上，手接触插座上与火线相连插孔的金属体时，通过火线的电流等于零线电流和通过人体电流之和，而人体电流不通过零线，此时零线电流小于火线电流，故D符合题意。
故选D。
2.【答案】
A
【解析】【分析】根据家庭电路的连接的注意事项判断即可。
【解答】控制灯泡的开关应该接在火线和灯泡之间，三孔插座接线应该“左零右火中间地”，控制电路的总开关应该接在进户线的最前面，保险丝应该接在火线上，因此连接错误的是灯泡上的开关和三孔插座，故A正确，而B、C、D错误。
故选A。
3.【答案】
A
【解析】【分析】对各个检验点的发光情况进行分析，确定故障的可能位置，最后通过综合比较，确定故障的准确位置。
【解答】①接入af时，正常发光，则说明a向左，f向左的电路部分没有故障；
②接入ab时，没有发光，可能为：①ab部分短路；②b与f之间断路；
③接入cd时，亮度较暗，则说明c到a之间为通路，d到f之间为通路，而cd处发生断路；
④接入ef时，不发光，说明e与a之间有断路，和上面排查的cd处断路不矛盾；
⑤加入ad时，亮度较暗，此时电热丝与检验灯串联，说明ef段电热丝正常；
⑥接入cf时，指示灯和检验灯串联，正常应该是检验灯发暗。因为检验灯正常发光，所以指示灯ab被短路。
最终得到：开关cd断路，指示灯ab短路。
故选A。
4.【答案】
C
【解析】【分析】根据家庭电路的连接方法分析判断。
【解答】根据图片可知，闸刀开关为总开关，它应该串联在家庭电路进入线的最开始的干路部分，那么它的连接正确；
控制灯泡的开关必须接在火线和灯泡之间，因此带开关的灯泡连接错误；
两孔插座接线“左零右火”，因此它的连接正确；
三块插座接线“左零右火中间地”，因此它的连接错误。
那么错误的是带开关的灯泡和三块插座，故C正确，而A、B、D错误。
故选C。
5.【答案】
B
【解析】【分析】根据各个仪器的用途判断。
【解答】A.放大镜用于观察微小的物体或文字，故A不合题意；
B.测电笔接触火线会发光，接触零线不会发光，故B符合题意；
C.红外线测温仪可以无接触的测量人体的体温，故C不合题意；
D.弹簧测力计用于测量力的大小，故D不合题意。
故选B。
6.【答案】
B
【解析】【分析】根据家庭电路连接的知识判断。
【解答】A.保险丝必须接在火线上，故A正确不合题意；
B.开关必须接在火线和灯泡之间，故B错误符合题意；
C.三孔插座接线“左零右火中间地”，故C正确不合题意；
D.二孔插座接线“左零右火”，故D正确不合题意。
故选B。
7.【答案】
A
【解析】【分析】根据各个选项中的故障，推测可能出现的现象，哪个与题目描述一致，那么它就是正确选项。
【解答】A.
书桌边的插座与零线断开，台灯只与火线连通，不能构成通路，因此不发光。由于插座和其它用电器都是并联，那么此时对其它电路没有影响，所以都能正常工作，故A符合题意；
B.进户线零线断了，那么整个电路都不会形成通路，所有的用电器都不能工作，故B不合题意；
C.进户线火线上的保险丝烧断，那么整个电路都与火线断开，那么测电笔不会发光，用电器都不能工作，故C不合题意；
D.书桌边的插座短路了，那么整个电路都会发生断路，所有的用电器都不能工作，且保险丝会很快熔断，故D不合题意。
故选A。
8.【答案】
C
【解析】【分析】（1）在家庭电路中，开关必须接在火线和用电器之间；
（2）三孔插座的接线“左零右火中间地”；
（3）火线和零线或地线之间的电压是220V，零线和地线之间的电压是0；
（4）触电的条件：①与火线接触；②能形成通路。
【解答】A.开关S接在A和灯泡之间，因此A为火线，故A正确，不合题意；
B.插座上的右孔为火线，测电笔接触氖管发光，故B正确，不合题意；
C.导线B为零线，它与大地之间的电压为0V，故C错误，符合题意；
D.a点与火线相连，人接触a点站在地面上，就会形成电流的通路，从而造成触电，故D正确不合题意。
故选C。
9.【答案】
D
【解析】【分析】（1）在家庭电路中，零线和火线之间的电压为220V，大地和火线之间的电压也是220V，而零线和大地之间的电压是0V；
（2）三脚插座接线“左零右火中间地”；
（3）在家庭电路中，所有的用电器都是并联；
（4）触电的条件：①接触火线或与火线连通的部分；②与大地构成通路。
【解答】A.导线A与灯泡上的开关直接连接，因此为火线，那么B为零线，则B与大地之间的电压为0V，故A错误；
B.插座的左插孔与零线相连，因此测电笔插入插座的左插孔，氛管不会发光，故B错误；
C.电饭煲接入三孔插座后电冰箱与电饭煲是并联，故C错误；
D.断开开关S后，赤脚站在地上的人接触a处的火线金属部分一定会触电，故D正确。
故选D。
10.【答案】
C
【解析】【分析】三孔插座的地线之所以能够保护用电安全，是因为当金属外壳带电时，电流可以通过人体流入大地，也可以通过地线流入大地。由于地线上没有电阻，所以会把人体短路，所有的电流从地线经过，这样人就不会触电，据此分析即可。
【解答】无论是开关闭合灯亮，还是开关断开灯灭，金属外壳上的电流都可以通过地线、零线流入大地，人不会触电，故A、B不合题意；
当开关闭合灯亮时，突然零线的保险丝断了，那么电流通过地线、零线流入大地的通路被切断，只能通过人体流入大地，这时人肯定会触电，故C符合题意；
当电茶壶中的电源线(火线)与金属外壳相碰时，火线上的保险丝立刻熔断，这时切断与火线的连接，外壳不再带电，所以人不会触电，故D不合题意。
故选C。
11.【答案】
C
【解析】【分析】分析四个选项中故障所对应的现象，哪个与题目描述一致，哪个就是正确选项。
【解答】A.电热壶和电饭煲是并联，如果电热壶所在的电路BC之间断路，那么对三角插座没有影响，电饭煲应该正常工作，故A错误；
B.三角插座的地线是用来防止发生触电的，对电路的供电不会产生影响，故B错误；
C.如果CD之间断路，那么电热壶和电饭煲所在电路的零线部分断路，因此它们都不能正常工作。虽然三角插座的左边插孔接的是零线，但是通过电热壶与火线相连，所以测电笔接触也会发光，故C正确；
D.AB之间为火线，如果这部分断路，那么测电笔接触插座时肯定就不会发光了，故D错误。
故选C。
12.【答案】
A
【解析】【分析】分析四个选项中每个故障对应的现象，哪个与题目描述一致，哪个就是正确选项。
【解答】A.如果c、d两点之间断路，由于灯泡L1所在的支路与火线和零线正常连接，所以不受影响正常工作，而灯泡L2这时只与火线相连，不能与零线相连，因此不会发光。a、b两点与火线相连，测电笔的氖管肯定发光，而d点为零线正常不发光，正是因为c、d之间断路，d点通过灯泡L2与火线相连，测电笔才会发光，故A符合题意；
B.如果灯L2所在的支路断路，那么d点不能与火线相连，测电笔就不会发光，故B不合题意；
C.如果灯L2短路，那么整个电路都会短路，灯泡L1就不会发光，故C不合题意；
D.c点左侧为零线的干路部分，如果c点左侧的零线断路，那么两个灯泡都不会发光，故D不合题意。
故选A。
13.【答案】
D
【解析】【分析】（1）在家庭电路中，测电笔接触火线或与火线连通的位置会发光；而接触零线或与零线相连的位置不会发光；
（2）灯泡只有与火线和零线都连通，它才会发光。
【解答】（1）正常情况下，c点和a点相连，既然a点测电笔发光，那么c点肯定应该发光；因为c点测电笔不发光，说明c点没有与火线连通，即ac之间有断路；
（2）闭合开关后，a点与火线连通，由于d点测电笔发光，说明该点与a点连通，即ab段正常；如果b点与零线连通，那么灯泡应该发光；因为灯泡没有发光，说明b点没有与零线连通，即eb之间开路。
故A、B、C错误，而D正确。
故选D。
二、填空题
14.【答案】
地线；先接通地线(或后断开地线，或确保用电安全)
【解析】【分析】（1）三脚插头对应的三孔插座，分别为“左零右火中间地”；
（2）接地线的插脚比另外两个插脚更长，可以保证再通电前就与大地联通，一旦发生漏电，可以第一时间保证人体的安全。
【解答】（1）仔细观察家里电饭锅、洗衣机等所用的插头，我们会发现有一根插头E要长些。那么，较长的那根插头E接的是地线。
（2）我认为这根插头做长点的主要目的是：先接通地线(或后断开地线，或确保用电安全。
三、解答题
15.【答案】
【解析】【分析】在家庭电路中，开关应该接在火线和用电器之间。三孔插座接线注意“左零右火中间地”，据此完成作图即可。
【解答】（1）从火线上接线，首先经过拉线开关，再连接灯泡的尾部，最后将螺旋套与零线相连；
（2）三孔插座的左孔与零线相连，右孔与火线相连，中间的孔与地线相连，如下图所示：
